Giới thiệu sản phẩm 4999-12LE-B GEOKON Vietnam
4999-12LE-B GEOKON Vietnam là module bảo vệ chống sét và xung điện áp thuộc dòng LAB3 của GEOKON, được thiết kế để bảo vệ các cảm biến, bộ ghi dữ liệu và nguồn cấp trong hệ thống quan trắc khỏi các xung điện áp cao trong thời gian ngắn, đặc biệt là những xung có thể lan truyền qua dây tín hiệu hoặc cáp kết nối khi xảy ra sét đánh. Theo tài liệu kỹ thuật của GEOKON, model 4999-12LE-B là phiên bản 4999-12L-B được lắp sẵn trong vỏ bảo vệ, phù hợp cho các ứng dụng sử dụng nguồn và tín hiệu 12 V.
Trong các hệ thống quan trắc địa kỹ thuật, thiết bị đo thường được lắp đặt ngoài trời hoặc tại những vị trí có khoảng cách lớn với tủ điều khiển và bộ ghi dữ liệu. Các cảm biến như cảm biến dây rung, cảm biến biến dạng, cảm biến áp suất hoặc những thiết bị đo khác có thể được kết nối với datalogger thông qua các tuyến cáp kéo dài. Khi có sét đánh trực tiếp hoặc sét cảm ứng trong khu vực, xung điện áp có thể truyền theo đường cáp vào hệ thống điện tử.
Nếu không có giải pháp bảo vệ phù hợp, xung quá áp có thể làm hỏng cảm biến, mạch đo hoặc bộ ghi dữ liệu.
4999-12LE-B được sử dụng để tạo một tầng bảo vệ giữa thiết bị đo và hệ thống thu thập dữ liệu. Mạch LAB3 bên trong sử dụng nhiều phần tử bảo vệ phối hợp, bao gồm bộ chống sét plasma, diode triệt xung và cuộn cảm, giúp hạn chế tác động của các xung quá áp lên đường nguồn và tín hiệu.
Thiết bị được đặt trong enclosure bảo vệ, giúp thuận tiện hơn khi triển khai trong hệ thống thực tế. Đây là một giải pháp phù hợp cho các công trình quan trắc địa kỹ thuật, giám sát kết cấu, đập, cầu, hầm, nền móng, mái dốc và các hệ thống cần truyền tín hiệu cảm biến từ khu vực ngoài hiện trường về datalogger.
Đặc điểm kỹ thuật nổi bật
4999-12LE-B thuộc cấu hình Model 4999-12L-B, được thiết kế cho các ứng dụng cảm biến dây rung và các ứng dụng sử dụng nguồn cùng tín hiệu 12 V. Mạch bảo vệ được thiết kế để bảo vệ 4 dây dẫn cùng dây drain của lớp shield, phù hợp với cấu trúc kết nối của nhiều cảm biến GEOKON.
Một trong những đặc điểm quan trọng của thiết bị là cấu trúc bảo vệ đa tầng. Thay vì chỉ sử dụng một linh kiện chống sét đơn lẻ, LAB3 kết hợp nhiều thành phần bảo vệ để xử lý xung điện áp theo các cấp khác nhau. Cấu trúc này bao gồm transient suppression diode, tripolar plasma surge arrestor, bipolar plasma surge arrestor và cuộn cảm 10 µH trong cấu hình 4999-12L-B.
Theo thông số kỹ thuật của GEOKON, 4999-12L-B sử dụng bộ triệt xung 16 V và các phần tử chống sét plasma với khả năng chịu dòng xung phù hợp cho mục đích bảo vệ hệ thống cảm biến và thiết bị thu thập dữ liệu. Module LAB3 có dòng xung cực đại lên đến 5 kA trong xung 20 µs theo thông số của dòng 4999-12L/E. Dải nhiệt độ hoạt động được công bố là -20 °C đến +80 °C.

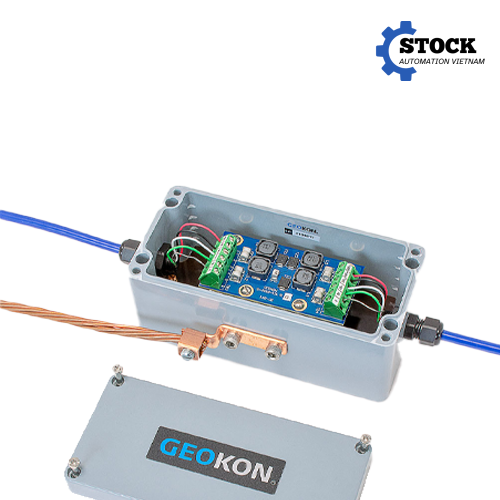

Phiên bản 4999-12LE-B khác với bo mạch 4999-12L-B ở cấu hình lắp đặt. Bo mạch được tích hợp trong enclosure bảo vệ, đồng thời đi kèm các phụ kiện lắp đặt theo cấu hình của nhà sản xuất. Kích thước được GEOKON công bố cho enclosure là khoảng 160 × 74 × 76 mm đối với dòng 4999-12L/E.
Một số thông số cần quan tâm khi lựa chọn 4999-12LE-B gồm:
- Model: 4999-12LE-B
- Thương hiệu: GEOKON
- Dòng sản phẩm: LAB3 Surge Protection
- Loại thiết bị: Surge Protection Module
- Cấu hình mạch: 4999-12L-B
- Ứng dụng điện áp: nguồn và tín hiệu 12 V
- Khả năng bảo vệ: cảm biến, datalogger và đường truyền tín hiệu
- Dòng xung cực đại: 5 kA, xung 20 µs
- Dải nhiệt độ hoạt động: -20 °C đến +80 °C
- Kích thước: khoảng 160 × 74 × 76 mm
- Vỏ bảo vệ: phiên bản LE được lắp trong enclosure bảo vệ
Thông số thực tế của hệ thống cần được kiểm tra cùng loại cảm biến, điện áp cấp, sơ đồ đấu dây, hệ thống tiếp địa và thiết bị thu thập dữ liệu trước khi lựa chọn.
Ưu điểm khi sử dụng 4999-12LE-B GEOKON
Việc sử dụng 4999-12LE-B GEOKON Vietnam giúp bổ sung một lớp bảo vệ chuyên dụng cho hệ thống quan trắc, đặc biệt trong những công trình có cảm biến và datalogger được kết nối bằng đường cáp dài.
Đối với hệ thống quan trắc ngoài trời, khoảng cách giữa cảm biến và tủ thu thập dữ liệu có thể lên đến hàng chục hoặc hàng trăm mét. Các đường cáp này có thể trở thành đường dẫn cho xung điện áp do sét cảm ứng. Một module bảo vệ phù hợp giúp hạn chế mức năng lượng của xung truyền vào thiết bị điện tử phía sau, từ đó giảm nguy cơ hư hỏng cho các thành phần có giá trị cao như cảm biến và datalogger.
Một ưu điểm khác của 4999-12LE-B là thiết kế bảo vệ nhiều tầng. GEOKON sử dụng sự kết hợp giữa bộ chống sét plasma, diode triệt xung và cuộn cảm nhằm xử lý các dạng xung điện khác nhau. Cách tiếp cận này phù hợp với yêu cầu bảo vệ đường nguồn và đường tín hiệu của hệ thống đo điện tử nhạy cảm.
Phiên bản có enclosure cũng thuận tiện hơn cho triển khai thực tế so với việc sử dụng bo mạch rời. Người dùng có thể bố trí module tại vị trí thích hợp trong hệ thống thay vì phải tự thiết kế thêm vỏ bảo vệ cho mạch LAB3.
4999-12LE-B cũng có thể được tích hợp cùng các thiết bị khác trong hệ thống quan trắc GEOKON. GEOKON cung cấp nhiều loại terminal box, readout và datalogger dành cho hệ thống cảm biến dây rung. Terminal Box Model 4999 của GEOKON cũng được thiết kế để gom các đường tín hiệu cảm biến và có giải pháp bảo vệ chống sét phù hợp với hệ thống tiếp địa.
Tuy nhiên, cần hiểu đúng chức năng của thiết bị: 4999-12LE-B là thiết bị bảo vệ chống xung, không phải thiết bị đo và cũng không thay thế cho hệ thống tiếp địa hoặc các biện pháp chống sét tổng thể của công trình. Hiệu quả bảo vệ phụ thuộc đáng kể vào cách đấu nối, tiếp địa và cấu hình toàn bộ hệ thống.
Ứng dụng thực tế
4999-12LE-B được sử dụng trong những hệ thống cần bảo vệ đường nguồn và tín hiệu của thiết bị quan trắc trước các xung điện áp cao.
Trong quan trắc đập và hồ chứa, cảm biến có thể được lắp tại nhiều vị trí khác nhau trên thân đập, nền đập hoặc khu vực xung quanh công trình. Tín hiệu từ cảm biến được truyền về hệ thống thu thập dữ liệu. Việc bổ sung module chống xung tại vị trí phù hợp giúp tăng khả năng bảo vệ thiết bị điện tử phía sau đường truyền.
Trong quan trắc cầu và công trình giao thông, cảm biến có thể được phân bố trên kết cấu với khoảng cách tương đối lớn. Các tuyến cáp kéo dài từ cảm biến về tủ thiết bị có thể chịu ảnh hưởng của môi trường điện từ và hiện tượng sét cảm ứng. 4999-12LE-B có thể được sử dụng như một tầng bảo vệ cho hệ thống tín hiệu.
Trong quan trắc hầm, nền móng và công trình ngầm, hệ thống cảm biến thường hoạt động liên tục trong thời gian dài. Việc bảo vệ datalogger và đường tín hiệu giúp hạn chế nguy cơ gián đoạn hệ thống do sự cố điện áp đột biến.
Trong quan trắc địa kỹ thuật, 4999-12LE-B có thể được kết hợp với các cảm biến dây rung và hệ thống ghi dữ liệu GEOKON. Các ứng dụng có thể bao gồm giám sát biến dạng, ứng suất, áp lực nước lỗ rỗng, tải trọng và nhiều thông số liên quan đến tình trạng của công trình, tùy thuộc vào loại cảm biến được sử dụng.
Thiết bị cũng phù hợp với các hệ thống quan trắc đặt tại khu vực có nguy cơ sét cao hoặc những vị trí mà tuyến cáp cảm biến chạy ngoài trời với chiều dài đáng kể. Trong các dự án yêu cầu hoạt động ổn định trong thời gian dài, việc bảo vệ thiết bị điện tử là một phần quan trọng của thiết kế hệ thống.
Khi triển khai thực tế, cần xác định vị trí lắp đặt module theo sơ đồ của hệ thống, đồng thời đảm bảo dây tiếp địa có kết nối đúng kỹ thuật. GEOKON cũng cung cấp phụ kiện grounding rod, acorn clamp và dây đồng dành cho cấu hình bảo vệ chống sét của hệ thống 4999-12L/E.
Hướng dẫn lựa chọn model 4999-12LE-B
Khi lựa chọn 4999-12LE-B GEOKON Vietnam, yếu tố đầu tiên cần kiểm tra là điện áp nguồn và tín hiệu của thiết bị cần bảo vệ. Model 4999-12L-B được thiết kế cho các ứng dụng 12 V, vì vậy không nên lựa chọn model này chỉ dựa trên tên sản phẩm mà bỏ qua điện áp thực tế của cảm biến và hệ thống thu thập dữ liệu.
Dòng 4999-12L/E hiện có nhiều cấu hình. Model 4999-12L-A / 4999-12LE-A dành cho các ứng dụng nguồn và tín hiệu 5 V; 4999-12L-B / 4999-12LE-B dành cho ứng dụng cảm biến dây rung và nguồn, tín hiệu 12 V; trong khi 4999-12L-C / 4999-12LE-C được thiết kế cho nguồn và tín hiệu 24 V.
Do đó, nếu hệ thống sử dụng cảm biến dây rung GEOKON và nguồn cấp 12 V, 4999-12LE-B là model cần được xem xét. Nếu hệ thống sử dụng điện áp khác, cần chuyển sang cấu hình phù hợp thay vì sử dụng 4999-12LE-B một cách mặc định.
Ngoài điện áp, cần kiểm tra loại cảm biến, số lượng dây dẫn, cấu trúc shield, vị trí đặt module, chiều dài tuyến cáp và thiết bị mà đường tín hiệu kết nối tới. Đặc biệt với các hệ thống quan trắc lớn, cần xem xét cả phương án tiếp địa và vị trí của các module bảo vệ trong toàn tuyến.
Đối với dự án mới, khách hàng nên cung cấp cho đơn vị kỹ thuật các thông tin gồm model cảm biến, model datalogger, điện áp nguồn, sơ đồ đấu dây, chiều dài cáp, số lượng cảm biến và điều kiện lắp đặt. Những thông tin này giúp xác định chính xác model 4999-12LE-B hoặc cấu hình khác trong dòng 4999-12L/E.
Đối với hệ thống đang vận hành và cần thay thế thiết bị chống sét, nên đối chiếu trực tiếp part number trên module cũ, sơ đồ đấu dây và thông số nguồn trước khi đặt hàng. Điều này đặc biệt quan trọng khi hệ thống có nhiều loại cảm biến hoặc sử dụng các cấp điện áp khác nhau.
Liên hệ mua hàng
4999-12LE-B GEOKON Vietnam là giải pháp bảo vệ chuyên dụng cho các hệ thống cảm biến và thiết bị thu thập dữ liệu trong lĩnh vực quan trắc địa kỹ thuật và giám sát công trình. Với cấu hình LAB3 đa tầng, thiết bị được thiết kế để hạn chế ảnh hưởng của các xung điện áp cao truyền qua đường nguồn và tín hiệu, góp phần bảo vệ hệ thống đo trong môi trường triển khai ngoài hiện trường.
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Đội ngũ kỹ thuật có thể hỗ trợ kiểm tra model, đối chiếu thông số và tư vấn cấu hình phù hợp với hệ thống cảm biến, datalogger và yêu cầu thực tế của từng dự án.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Khi có nhu cầu sử dụng 4999-12LE-B GEOKON Vietnam, khách hàng nên cung cấp model cảm biến, thiết bị ghi dữ liệu và điện áp hệ thống để được kiểm tra cấu hình trước khi đặt hàng. Việc lựa chọn đúng model ngay từ đầu giúp đảm bảo khả năng tương thích điện và nâng cao độ tin cậy của toàn bộ hệ thống quan trắc.
