AMS 107i 120 50144692 Leuze Vietnam

Mô tả

Giới thiệu sản phẩm AMS 107i 120 50144692 Leuze Vietnam

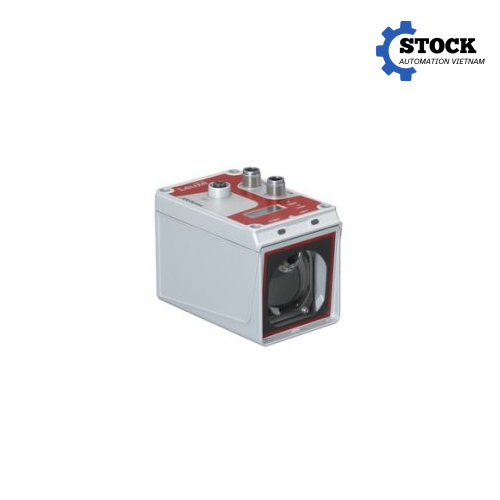

AMS 107i 120 50144692 Leuze Vietnam là cảm biến định vị quang học thuộc dòng AMS 100i của Leuze, được thiết kế để đo khoảng cách và xác định vị trí chính xác của các cơ cấu chuyển động trong hệ thống tự động hóa công nghiệp. Thiết bị sử dụng công nghệ đo khoảng cách bằng laser đỏ với bước sóng 660 nm, cho phép xác định vị trí tuyệt đối trong phạm vi từ 100 mm đến 120.000 mm.

Khác với các cảm biến quang thông thường chủ yếu dùng để phát hiện vật thể hoặc xác định trạng thái có/không, AMS 107i 120 được thiết kế chuyên biệt cho các bài toán định vị liên tục. Giá trị khoảng cách đo được được truyền đến hệ thống điều khiển thông qua giao diện SSI, giúp PLC hoặc bộ điều khiển chuyển động có thể sử dụng trực tiếp dữ liệu vị trí để điều khiển cơ cấu máy.

Với phạm vi đo tối đa 120 m, AMS 107i 120 50144692 phù hợp với các hệ thống có hành trình dài như cầu trục, cẩu trục, máy xếp dỡ tự động, stacker crane, xe chuyển tải, hệ thống skid và các thiết bị cần xác định vị trí trên đường ray.

Thiết bị có độ chính xác ±2 mm, tốc độ di chuyển tối đa của đối tượng đo lên đến 10 m/s và thời gian xuất giá trị đo 1 ms. Đây là những đặc tính quan trọng đối với các ứng dụng định vị trong dây chuyền tự động hóa có tốc độ chuyển động cao.

AMS 107i 120 sử dụng phản xạ laser trên băng phản quang được lắp tại vị trí đối diện cảm biến. Băng phản quang là phụ kiện cần đặt hàng riêng, do đó khi thiết kế hệ thống cần xác định đồng thời cảm biến, băng phản quang và các phụ kiện lắp đặt phù hợp.

Đặc điểm kỹ thuật nổi bật

AMS 107i 120 50144692 được xây dựng để đáp ứng yêu cầu đo vị trí trong môi trường công nghiệp. Một số thông số quan trọng của thiết bị gồm:

Thông số	Giá trị
Hãng sản xuất	Leuze
Dòng sản phẩm	AMS 100i
Model	AMS 107i 120
Part number	50144692
Nguyên lý	Đo vị trí/khoảng cách quang học bằng laser
Nguồn sáng	Laser đỏ
Bước sóng	660 nm
Cấp laser	Class 2 theo IEC/EN 60825-1:2014
Phạm vi đo	100 … 120.000 mm
Độ phân giải	0,001 … 10 mm
Độ chính xác	±2 mm
Độ lặp lại, phạm vi gần	0,9 mm, với phạm vi đo đến 500 mm
Độ lặp lại, phạm vi xa	0,6 mm, với phạm vi đo từ 500 mm
Tốc độ xuất giá trị đo	1 ms
Tốc độ di chuyển tối đa	10 m/s
Giao diện	SSI
Tần số clock SSI	50 … 800 kHz
Điện áp cấp	18 … 30 VDC
Dòng tiêu thụ tối đa	250 mA
Thời gian đáp ứng	14 ms
Vật liệu vỏ	Nhôm đúc
Vật liệu nắp quang	Kính
Kích thước	70 × 139 × 118 mm
Khối lượng	600 g
Cấp bảo vệ	IP65
Nhiệt độ hoạt động	-5 … +60 °C
Độ ẩm tương đối	90%, không ngưng tụ
Hiển thị	LCD và LED
Kết nối nguồn	M12, 5 chân
Kết nối SSI	M12, 5 chân
Kết nối service	M12, 4 chân
Chứng nhận	UL

Các thông số trên được công bố trong tài liệu kỹ thuật chính thức của Leuze cho mã 50144692.

Điểm đáng chú ý đầu tiên là phạm vi đo 100 … 120.000 mm, tương đương khoảng cách tối đa 120 m. Đây là ưu điểm quan trọng khi ứng dụng cho các thiết bị có hành trình dài, nơi việc sử dụng nhiều cảm biến phát hiện vị trí thông thường có thể làm tăng số lượng thiết bị và độ phức tạp của hệ thống.

AMS 107i 120 sử dụng laser đỏ 660 nm với công suất laser tối đa 0,004 W và thuộc Laser Class 2. Tín hiệu phát được điều chế để phục vụ quá trình đo khoảng cách ổn định. Kích thước điểm sáng được công bố là 100 mm tại khoảng cách cảm biến 120 m.

Về khả năng đo, thiết bị đạt độ chính xác ±2 mm. Độ lặp lại được công bố ở mức 0,9 mm đối với phạm vi đến 500 mm và 0,6 mm đối với phạm vi từ 500 mm trở lên. Giá trị đo được xuất với chu kỳ 1 ms, hỗ trợ các ứng dụng yêu cầu cập nhật vị trí nhanh.

Về giao tiếp, AMS 107i 120 sử dụng SSI – Synchronous Serial Interface. Đây là giao diện thường được sử dụng trong các hệ thống đo vị trí công nghiệp, đặc biệt khi cảm biến cần truyền dữ liệu vị trí trực tiếp về PLC, bộ điều khiển hoặc thiết bị xử lý tín hiệu tương thích SSI. Thiết bị hỗ trợ tần số clock SSI từ 50 đến 800 kHz.

Thiết bị được cấp nguồn 18 … 30 VDC và dòng tiêu thụ tối đa 250 mA. Hệ thống kết nối gồm đầu nối M12 cho nguồn/tín hiệu, đầu nối M12 riêng cho giao diện SSI và một đầu nối M12 dành cho service. Cách bố trí này giúp tách biệt đường cấp nguồn, đường truyền dữ liệu và kết nối dịch vụ trong quá trình vận hành hoặc bảo trì.

Về cơ khí, cảm biến sử dụng vỏ kim loại bằng nhôm đúc với kích thước 70 × 139 × 118 mm và khối lượng khoảng 600 g. Phần nắp quang sử dụng kính. Cấp bảo vệ IP65 giúp thiết bị phù hợp với môi trường công nghiệp có bụi và nước bắn, với điều kiện hệ thống được lắp đặt và kết nối đúng yêu cầu của nhà sản xuất.

Ưu điểm khi sử dụng AMS 107i 120 50144692 Leuze Vietnam

Ưu điểm nổi bật của AMS 107i 120 50144692 Leuze Vietnam là khả năng đo vị trí trên khoảng cách rất dài nhưng vẫn cung cấp dữ liệu liên tục cho hệ thống điều khiển.

Với phạm vi đo lên đến 120 m, thiết bị có thể sử dụng cho các cơ cấu chuyển động trên quãng đường dài mà không cần bố trí hàng loạt cảm biến tại từng vị trí. Điều này đặc biệt hữu ích trong hệ thống kho tự động, cầu trục, máy xếp dỡ và các dây chuyền vận chuyển có hành trình lớn.

Một lợi thế khác là thiết bị cung cấp giá trị vị trí dưới dạng dữ liệu đo thay vì chỉ tạo tín hiệu ON/OFF. PLC có thể sử dụng dữ liệu này để xác định vị trí thực tế của cơ cấu chuyển động, thực hiện điều khiển tăng tốc, giảm tốc, dừng đúng vị trí hoặc phối hợp với các chức năng điều khiển khác.

Độ chính xác ±2 mm giúp AMS 107i 120 đáp ứng tốt nhiều bài toán định vị công nghiệp. Trong các hệ thống cần xác định vị trí liên tục, việc sử dụng cảm biến đo khoảng cách có thể giúp giảm phụ thuộc vào các công tắc hành trình hoặc cảm biến điểm.

Giao diện SSI cũng là một ưu điểm đối với các hệ thống điều khiển đã được thiết kế sử dụng chuẩn giao tiếp này. Dữ liệu vị trí có thể được đưa trực tiếp vào thiết bị điều khiển tương thích mà không nhất thiết phải chuyển đổi qua tín hiệu analog truyền thống.

Thiết bị còn có màn hình LCD và LED trên thân cảm biến, hỗ trợ người vận hành theo dõi trạng thái và thực hiện việc cài đặt, kiểm tra trong quá trình vận hành. Bàn phím màng được tích hợp trên thiết bị giúp thao tác trực tiếp thuận tiện hơn trong quá trình commissioning và bảo trì.

Ngoài ra, AMS 107i 120 có MTTF được nhà sản xuất công bố là 27 năm. Đây là một chỉ số hữu ích khi đánh giá độ tin cậy của thiết bị trong các hệ thống tự động hóa vận hành liên tục.

Ứng dụng thực tế

AMS 107i 120 50144692 được thiết kế cho các ứng dụng định vị trong công nghiệp, đặc biệt là những hệ thống có cơ cấu chuyển động trên quãng đường dài.

Một ứng dụng tiêu biểu là định vị cầu trục và cổng trục. Cảm biến có thể được lắp trên cơ cấu di chuyển và hướng laser đến băng phản quang được bố trí dọc theo tuyến chuyển động. Khi cầu trục di chuyển, cảm biến liên tục đo khoảng cách đến băng phản quang và truyền dữ liệu vị trí về hệ thống điều khiển. Dữ liệu này có thể được sử dụng để quản lý vị trí, giới hạn hành trình hoặc hỗ trợ chức năng chống va chạm.

Trong hệ thống kho tự động, AMS 107i 120 có thể sử dụng để định vị stacker crane hoặc các thiết bị lấy và đặt hàng. Việc xác định vị trí liên tục giúp hệ thống điều khiển biết chính xác vị trí của cơ cấu nâng, xe di chuyển hoặc cơ cấu thao tác.

Thiết bị cũng được Leuze chỉ định cho hệ thống mạ điện và dây chuyền xử lý bề mặt, nơi các cơ cấu vận chuyển cần di chuyển chính xác giữa nhiều vị trí công nghệ. Với khả năng đo khoảng cách dài, cảm biến có thể hỗ trợ xác định vị trí của xe hoặc cơ cấu mang sản phẩm trong toàn bộ tuyến vận chuyển.

Một nhóm ứng dụng khác là skid, xe chuyển tải và side-tracking skate. Trong các hệ thống này, thiết bị cần di chuyển đến nhiều vị trí khác nhau trong dây chuyền. Dữ liệu vị trí liên tục từ AMS 107i 120 có thể được tích hợp vào hệ thống điều khiển để xác định vị trí hiện tại và thực hiện chu trình vận hành theo từng điểm.

Đối với các hệ thống cần bảo vệ chống va chạm, cảm biến có thể cung cấp thông tin khoảng cách/vị trí để hệ thống điều khiển giám sát vị trí tương đối của các cơ cấu chuyển động. Tuy nhiên, việc thiết kế chức năng an toàn cụ thể phải được thực hiện theo đánh giá rủi ro và yêu cầu an toàn của toàn bộ máy, không nên xem AMS 107i 120 như một thiết bị safety độc lập.

Hướng dẫn lựa chọn model AMS 107i 120 50144692 Leuze Vietnam

Khi lựa chọn AMS 107i 120 50144692, yếu tố đầu tiên cần xác định là khoảng cách đo thực tế của hệ thống. Model này có phạm vi đo từ 100 mm đến 120.000 mm. Nếu hành trình thực tế vượt quá 120 m, cần lựa chọn cấu hình hoặc giải pháp đo khác phù hợp thay vì sử dụng model này vượt quá giới hạn kỹ thuật.

Trong dòng AMS 107i, mã AMS 107i 40 có phạm vi hoạt động tối đa 40 m và part number 50144691, trong khi AMS 107i 120 có phạm vi tối đa 120 m và part number 50144692. Vì vậy, việc lựa chọn giữa hai model này trước hết phụ thuộc vào khoảng cách đo cần thiết của ứng dụng.

Ngoài phạm vi đo, cần kiểm tra giao diện truyền thông. AMS 107i 120 50144692 sử dụng SSI. Trước khi đặt hàng, cần xác nhận PLC, bộ điều khiển hoặc module giao tiếp trong hệ thống có khả năng nhận dữ liệu SSI hay không. Đây là yếu tố quan trọng để tránh trường hợp cảm biến phù hợp về mặt cơ khí nhưng không tương thích với hệ thống điều khiển.

Điều kiện môi trường cũng cần được kiểm tra. AMS 107i 120 có nhiệt độ hoạt động từ -5 đến +60 °C và cấp bảo vệ IP65. Nếu thiết bị được lắp đặt tại khu vực có nhiệt độ thấp hơn, cao hơn hoặc điều kiện môi trường đặc biệt, cần xem xét các model có cấu hình phù hợp hơn. Trong dòng AMS 107i có các phiên bản tích hợp bộ gia nhiệt, phù hợp với một số điều kiện nhiệt độ thấp hơn.

Một điểm cần lưu ý khi lập cấu hình là băng phản quang không đi kèm mặc định với cảm biến. Nhà sản xuất yêu cầu băng phản quang được đặt hàng riêng. Vì vậy, khi lập báo giá hoặc thiết kế hệ thống, cần kiểm tra đầy đủ phụ kiện đi kèm để đảm bảo cảm biến có thể triển khai thực tế sau khi giao hàng.

Ngoài ra, vị trí lắp đặt phải đảm bảo đường truyền laser đến băng phản quang không bị che khuất trong suốt hành trình. Khi thiết kế cơ khí, cần tính đến rung động, độ thẳng của tuyến chuyển động, vị trí lắp cảm biến và bề mặt phản quang. Việc căn chỉnh cảm biến đúng hướng sẽ ảnh hưởng trực tiếp đến độ ổn định của phép đo.

Với các dự án mới, khách hàng nên cung cấp cho đơn vị cung cấp các thông tin như khoảng cách đo tối đa, tốc độ di chuyển, độ chính xác yêu cầu, loại PLC/bộ điều khiển, giao diện mong muốn, điều kiện nhiệt độ và vị trí lắp đặt. Từ đó có thể xác định chính xác model AMS phù hợp thay vì chỉ lựa chọn theo khoảng cách.

Liên hệ mua hàng

AMS 107i 120 50144692 Leuze Vietnam là lựa chọn phù hợp cho các hệ thống tự động hóa cần đo và định vị chính xác trên khoảng cách dài, đặc biệt trong cầu trục, cổng trục, kho tự động, hệ thống vận chuyển và các thiết bị công nghiệp có cơ cấu chuyển động liên tục.

Khi lựa chọn thiết bị, khách hàng nên xác nhận đầy đủ phạm vi đo, giao diện SSI, điều kiện môi trường, phương án lắp đặt và băng phản quang trước khi đặt hàng. Việc xác định đúng cấu hình ngay từ đầu giúp thiết bị hoạt động ổn định và hạn chế phát sinh trong quá trình lắp đặt, chạy thử.

Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Đội ngũ kỹ thuật có thể hỗ trợ khách hàng kiểm tra model, đối chiếu thông số, lựa chọn phụ kiện và tư vấn phương án sử dụng phù hợp với từng hệ thống.

Website: https://stock.stc-vietnam.com/

Hỗ trợ tư vấn: 0898 788 268

Email: ha@songthanhcong.com
Email: marketing@songthanhcong.com

Nếu hệ thống của khách hàng đang cần cảm biến đo vị trí bằng laser cho khoảng cách lên đến 120 m, AMS 107i 120 50144692 Leuze Vietnam là một model đáng cân nhắc trong dòng AMS 100i nhờ phạm vi đo dài, độ chính xác ±2 mm, tốc độ cập nhật dữ liệu nhanh và giao tiếp SSI dành cho các hệ thống điều khiển công nghiệp.
