Mô tả

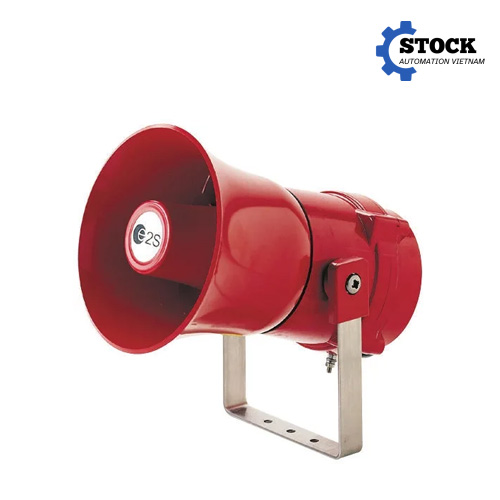

Giới thiệu sản phẩm BExS110DFDC024AB2A1R E2S Vietnam
BExS110DFDC024AB2A1R E2S Vietnam là còi báo động chống cháy nổ thuộc dòng BExS110 của E2S Warning Signals, được thiết kế để phát tín hiệu cảnh báo âm thanh trong các môi trường công nghiệp có nguy cơ cháy nổ. Thiết bị sử dụng nguồn 24 VDC, cấu trúc còi dạng Ex d Flare Re-entrant Horn và vỏ nhôm LM6 cấp hàng hải, đáp ứng yêu cầu sử dụng trong nhiều hệ thống báo động công nghiệp, dầu khí, hóa chất, năng lượng và các khu vực nguy hiểm.
Cấu hình BExS110DFDC024AB2A1R được xác định theo mã sản phẩm với các thành phần chính gồm BExS110 là dòng còi báo động chống cháy nổ, DF là kiểu còi Ex d Flare Re-entrant, DC024 là nguồn 24 VDC, A là hai đầu vào cáp M20 × 1.5 mm, B là nút bịt bằng đồng thau, 2 là giá đỡ bằng thép không gỉ A4/316 và A1 là phiên bản chứng nhận IECEx, ATEX, Ex EAC và INMETRO, đồng thời đáp ứng SIL1 và SIL2 Route 2H theo cấu hình của nhà sản xuất.
BExS110 được E2S phát triển cho các hệ thống cảnh báo trong khu vực nguy hiểm Zone 1, Zone 2, Zone 21 và Zone 22. Thiết bị có khả năng tạo âm lượng tối đa lên đến 117 dB(A) tại khoảng cách 1 m, cung cấp 32 âm báo và 3 cấp cảnh báo có thể lựa chọn từ xa. Đây là những đặc điểm quan trọng khi hệ thống cần truyền tín hiệu cảnh báo rõ ràng trong môi trường có tiếng ồn cao hoặc phạm vi lắp đặt rộng.
Với nguồn 24 VDC, BExS110DFDC024AB2A1R có thể tích hợp thuận tiện với các hệ thống điều khiển và giám sát sử dụng nguồn DC phổ biến trong nhà máy, tủ điều khiển, hệ thống báo cháy, báo khí và hệ thống Emergency Shutdown. Cấu hình sản phẩm cũng phù hợp với các dự án yêu cầu hồ sơ kỹ thuật, chứng nhận thiết bị và khả năng truy xuất model rõ ràng.
Đặc điểm kỹ thuật nổi bật
BExS110DFDC024AB2A1R sử dụng thiết kế còi dạng Ex d Flare Re-entrant Horn. Đây là cấu trúc còi định hướng giúp tạo mức áp suất âm thanh cao, phù hợp để truyền tín hiệu cảnh báo trong môi trường công nghiệp. Theo tài liệu kỹ thuật của E2S, phiên bản BExS110 DF có mức âm thanh danh định 110 dB(A) tại 1 m với sai số ±3 dB ở Tone 2 và mức tối đa lên đến 117 dB(A) tại 1 m. Phạm vi hiệu quả được công bố là khoảng 100 m tại tần số 1 kHz.
Thiết bị cung cấp 32 âm báo khác nhau, cho phép lựa chọn âm phù hợp với từng hệ thống cảnh báo. BExS110 cũng hỗ trợ 3 stage, trong đó các cấp cảnh báo có thể được lựa chọn từ xa. Điều này cho phép hệ thống phân biệt nhiều trạng thái như cảnh báo thông thường, cảnh báo khẩn cấp hoặc tín hiệu sự cố nghiêm trọng tùy theo logic điều khiển của dự án.
Nguồn cấp của model BExS110DFDC024AB2A1R là 24 VDC với dung sai ±25%. Dòng tiêu thụ được E2S công bố ở mức khoảng 265 mA đối với phiên bản 24 VDC. Đây là cấu hình phù hợp với nhiều hệ thống điều khiển công nghiệp sử dụng nguồn 24 VDC.
Phần vỏ thiết bị được chế tạo từ nhôm LM6 không chứa đồng cấp hàng hải, kết hợp xử lý bề mặt chromate và sơn powder coating. Vật liệu này được lựa chọn nhằm tăng khả năng chống ăn mòn khi thiết bị được lắp đặt trong môi trường công nghiệp hoặc ngoài trời. E2S cũng cung cấp các tùy chọn xử lý phù hợp với môi trường có độ ẩm và điều kiện ăn mòn cao.
Cấu hình BExS110DFDC024AB2A1R sử dụng hai đầu vào cáp M20 × 1.5 mm. Thiết kế này thuận tiện cho việc bố trí cáp trong hệ thống lắp đặt cố định, đồng thời cho phép lựa chọn phụ kiện cable gland và nút bịt phù hợp với yêu cầu của dự án.
Giá đỡ của model này sử dụng thép không gỉ A4/316, có khả năng chống ăn mòn tốt và thích hợp với các công trình công nghiệp, khu vực ven biển, nhà máy hóa chất hoặc công trình dầu khí. Giá đỡ dạng U có khả năng điều chỉnh góc lắp đặt, giúp kỹ thuật viên định hướng còi theo khu vực cần phủ âm thanh.
Thiết bị đạt cấp bảo vệ IP66/IP67, giúp bảo vệ các bộ phận bên trong trước bụi và nước theo điều kiện thử nghiệm tương ứng. Đây là yếu tố quan trọng khi còi được lắp đặt ngoài trời hoặc tại các khu vực có điều kiện môi trường khắc nghiệt.
Phiên bản A1 của BExS110 được E2S công bố với các chứng nhận IECEx, ATEX, Ex EAC và INMETRO, đồng thời đáp ứng SIL1 và SIL2 Route 2H theo cấu hình sản phẩm. Khi sử dụng trong dự án thực tế, cần đối chiếu đúng chứng nhận, marking và điều kiện môi trường của phiên bản cụ thể trước khi phê duyệt thiết bị.
Một số thông số chính của BExS110DFDC024AB2A1R có thể tóm tắt như sau:
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | E2S Warning Signals |
| Model | BExS110DFDC024AB2A1R |
| Loại thiết bị | Explosion Proof Alarm Horn Sounder |
| Kiểu còi | Ex d Flare Re-entrant Horn |
| Điện áp | 24 VDC |
| Dòng tiêu thụ | Khoảng 265 mA |
| Số âm báo | 32 |
| Số cấp cảnh báo | 3 stage |
| Âm thanh danh định | 110 dB(A) @ 1 m ±3 dB |
| Âm thanh tối đa | 117 dB(A) @ 1 m |
| Phạm vi hiệu quả | Khoảng 100 m @ 1 kHz |
| Cable entry | 2 × M20 × 1.5 mm |
| Vật liệu vỏ | LM6 Aluminium, copper-free |
| Giá đỡ | Stainless Steel A4/316 |
| Cấp bảo vệ | IP66/IP67 |
| Khu vực sử dụng | Zone 1, 2, 21, 22 |
| Chứng nhận phiên bản A1 | IECEx, ATEX, Ex EAC, INMETRO |
| SIL | SIL1 và SIL2 Route 2H |
| Màu tiêu chuẩn | Đỏ |
Các thông số trên được đối chiếu theo tài liệu kỹ thuật và trang sản phẩm của E2S cho dòng BExS110.
Ưu điểm khi sử dụng BExS110DFDC024AB2A1R
BExS110DFDC024AB2A1R có lợi thế lớn khi được sử dụng trong các hệ thống cần tín hiệu cảnh báo âm thanh mạnh, ổn định và phù hợp với môi trường nguy hiểm. Mức âm thanh tối đa 117 dB(A) tại 1 m giúp tín hiệu có khả năng được nhận biết rõ trong những khu vực sản xuất có tiếng máy móc, quạt, bơm hoặc các thiết bị công nghiệp hoạt động liên tục.
Việc cung cấp 32 âm báo cho phép kỹ sư lựa chọn tín hiệu phù hợp với từng mục đích sử dụng. Thay vì chỉ phát một tín hiệu cố định, hệ thống có thể phân biệt các trạng thái cảnh báo khác nhau thông qua âm thanh. Ba stage có thể lựa chọn từ xa cũng hỗ trợ xây dựng hệ thống cảnh báo nhiều cấp theo thiết kế điều khiển của nhà máy.
Thiết kế Ex d giúp BExS110 phù hợp với các ứng dụng yêu cầu thiết bị chống cháy nổ. Khi lựa chọn thiết bị cho khu vực nguy hiểm, việc sử dụng đúng model và đúng chứng nhận là yếu tố quan trọng để bảo đảm thiết bị phù hợp với phân vùng nguy hiểm, nhóm khí hoặc bụi và điều kiện nhiệt độ của dự án.
Vỏ nhôm LM6 không chứa đồng cùng lớp hoàn thiện bảo vệ giúp BExS110 có khả năng làm việc trong môi trường công nghiệp có yêu cầu cao về độ bền vật liệu. Kết hợp với bracket inox 316, cấu hình BExS110DFDC024AB2A1R phù hợp với nhiều công trình ngoài trời, nhà máy dầu khí, khu vực ven biển và các hệ thống có nguy cơ ăn mòn.
Nguồn 24 VDC cũng giúp sản phẩm dễ dàng kết nối với hệ thống điều khiển công nghiệp. Trong nhiều dự án, tín hiệu báo động được điều khiển từ PLC, DCS, F&G hoặc hệ thống ESD. Việc sử dụng nguồn 24 VDC giúp đơn giản hóa việc tích hợp với các hệ thống điều khiển và nguồn DC hiện hữu.
Một điểm đáng chú ý khác là thiết bị có cấp bảo vệ IP66/IP67. Điều này giúp mở rộng khả năng sử dụng BExS110 trong các vị trí lắp đặt ngoài trời, nơi thiết bị phải chịu tác động của bụi, nước và điều kiện thời tiết.
Ứng dụng thực tế
BExS110DFDC024AB2A1R được sử dụng trong các hệ thống cảnh báo âm thanh công nghiệp, đặc biệt tại những vị trí yêu cầu thiết bị phù hợp với môi trường nguy hiểm.
Trong ngành dầu khí, còi có thể được lắp đặt tại giàn khoan, khu vực xử lý hydrocarbon, trạm dầu khí, khu vực bồn chứa, hệ thống đường ống và các khu vực công nghệ. Tín hiệu từ hệ thống Fire & Gas hoặc Emergency Shutdown có thể được đưa đến còi để phát cảnh báo cho người vận hành trong khu vực.
Trong nhà máy hóa chất, BExS110 có thể được sử dụng để cảnh báo khi phát hiện sự cố quy trình, rò rỉ khí, điều kiện vận hành bất thường hoặc tình trạng khẩn cấp. Thiết bị chống cháy nổ giúp đáp ứng yêu cầu của những khu vực được phân loại nguy hiểm theo thiết kế nhà máy.
Trong nhà máy điện và năng lượng, còi có thể được tích hợp vào hệ thống báo động, hệ thống giám sát thiết bị và các khu vực có nguy cơ phát sinh khí hoặc bụi dễ cháy.
Đối với công trình hàng hải và ngoài khơi, vật liệu vỏ nhôm cấp hàng hải và bracket inox 316 là những yếu tố phù hợp với môi trường có độ ẩm và nguy cơ ăn mòn cao. Tùy theo yêu cầu dự án, cần kiểm tra thêm chứng nhận hàng hải hoặc cấu hình MED nếu ứng dụng yêu cầu.
Trong khai khoáng, thiết bị có thể được sử dụng tại những khu vực cần cảnh báo âm thanh và có yêu cầu về thiết bị chống cháy nổ. Khi sử dụng cho khu vực bụi nguy hiểm, cần đối chiếu chính xác zone, nhóm bụi, nhiệt độ bề mặt cho phép và chứng nhận của model được cung cấp.
BExS110 cũng có thể được sử dụng trong các hệ thống Fire & Gas, Emergency Shutdown, Process Alarm và General Alarm. Cách tích hợp cụ thể phụ thuộc vào kiến trúc hệ thống điều khiển, nguồn cấp và logic cảnh báo của từng dự án.
Hướng dẫn lựa chọn model BExS110DFDC024AB2A1R
Khi lựa chọn BExS110DFDC024AB2A1R, trước tiên cần xác định khu vực lắp đặt và phân vùng nguy hiểm. Dòng BExS110 được E2S công bố cho các ứng dụng Zone 1, 2, 21 và 22, tuy nhiên cấu hình chứng nhận và marking cụ thể cần được kiểm tra trên nameplate và chứng chỉ đi kèm sản phẩm.
Tiếp theo cần xác định nguồn điện của hệ thống. BExS110 có nhiều lựa chọn điện áp, gồm 12 VDC, 24 VDC, 48 VDC, 115 VAC và 230 VAC. Nếu hệ thống sử dụng nguồn 24 VDC, cấu hình DC024 là lựa chọn tương ứng. Không nên chỉ dựa vào tên dòng sản phẩm mà cần kiểm tra đầy đủ mã cấu hình trước khi đặt hàng.
Kiểu còi cũng cần được xem xét. Mã DF của BExS110DFDC024AB2A1R tương ứng với Ex d Flare Re-entrant Horn. E2S cũng cung cấp BExS110 với kiểu radial omni-directional ở các cấu hình khác. Do đó, việc lựa chọn kiểu còi cần dựa trên vị trí lắp đặt, hướng truyền âm thanh và yêu cầu phủ âm thanh của hệ thống.
Đối với hệ thống lắp đặt tại Việt Nam, cần kiểm tra kiểu cable entry. BExS110DFDC024AB2A1R sử dụng 2 × M20 × 1.5 mm theo mã cấu hình. Cable gland, stopping plug và phụ kiện đi kèm phải phù hợp với chuẩn chống cháy nổ và loại cáp sử dụng trong công trình.
Giá đỡ cũng là thông số cần xác nhận. Ký tự 2 trong cấu hình BExS110DFDC024AB2A1R tương ứng bracket bằng thép không gỉ A4/316. Đây là lựa chọn phù hợp khi dự án yêu cầu vật liệu có khả năng chống ăn mòn tốt.
Cuối cùng, cần xác định chứng nhận và yêu cầu chức năng an toàn của dự án. Cấu hình A1 được E2S công bố với IECEx, ATEX, Ex EAC và INMETRO, cùng khả năng đáp ứng SIL1 và SIL2 Route 2H. Nếu dự án yêu cầu SIL2 Route 1H có chẩn đoán, phiên bản cấu hình khác cần được xem xét thay vì mặc định sử dụng A1.
Việc cung cấp đầy đủ thông tin về khu vực nguy hiểm, điện áp, kiểu cable entry, vật liệu bracket, chứng nhận và yêu cầu hệ thống sẽ giúp xác định đúng cấu hình BExS110 ngay từ bước báo giá. Đối với các dự án dầu khí, hóa chất, hàng hải hoặc công trình có yêu cầu hồ sơ phê duyệt, nên kiểm tra đồng bộ datasheet, certificate, nameplate và cấu hình đặt hàng trước khi phát hành PO.
Liên hệ mua hàng
Song Thành Công cung cấp BExS110DFDC024AB2A1R E2S Vietnam cho các hệ thống cảnh báo công nghiệp và khu vực nguy hiểm tại Việt Nam. Khi yêu cầu báo giá, khách hàng nên cung cấp đầy đủ mã BExS110DFDC024AB2A1R để bộ phận kỹ thuật kiểm tra chính xác cấu hình, điện áp, cable entry, bracket, chứng nhận và phụ kiện đi kèm.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi.
Với thiết kế Ex d, nguồn 24 VDC, mức âm thanh tối đa 117 dB(A), 32 âm báo, 3 cấp cảnh báo, vỏ nhôm LM6 và bracket inox 316, BExS110DFDC024AB2A1R E2S Vietnam là cấu hình được lựa chọn cho các hệ thống cảnh báo âm thanh trong môi trường công nghiệp và khu vực nguy hiểm. Khi triển khai thực tế, Song Thành Công có thể hỗ trợ đối chiếu mã sản phẩm, thông số kỹ thuật và hồ sơ chứng nhận theo yêu cầu của từng dự án.
