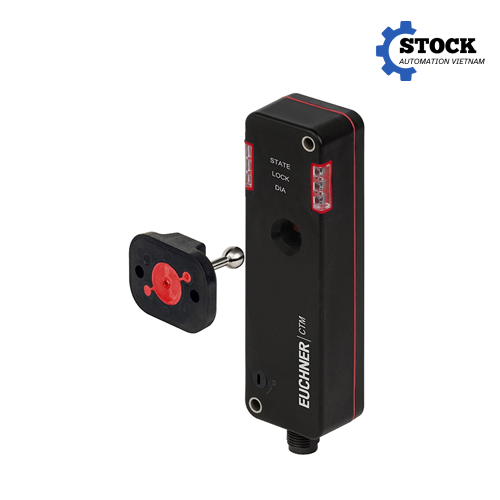

Giới thiệu sản phẩm CTM-L2-BR-U-AZ-SA 168866 EUCHNER Vietnam
CTM-L2-BR-U-AZ-SA 168866 EUCHNER Vietnam là công tắc an toàn có chức năng khóa bảo vệ, thuộc dòng CTM của EUCHNER, được thiết kế để giám sát vị trí cửa bảo vệ và kiểm soát trạng thái khóa trong các hệ thống máy móc tự động hóa công nghiệp. Thiết bị sử dụng công nghệ mã hóa RFID Unicode, kết hợp cơ cấu khóa điện và các ngõ ra an toàn hai kênh, phù hợp cho những ứng dụng cần kiểm soát việc mở cửa bảo vệ trong quá trình máy đang vận hành.
Model CTM-L2-BR-U-AZ-SA-168866 sử dụng nguyên lý khóa khi cấp điện, tức là cửa bảo vệ được duy trì ở trạng thái khóa khi cuộn điện từ được cấp nguồn. Khi nguồn cấp cho cơ cấu khóa bị ngắt, cơ cấu sẽ nhả khóa bằng lực lò xo. Đây là cấu hình phù hợp cho các ứng dụng bảo vệ quá trình, trong đó việc mở cửa không mong muốn trong thời gian máy đang thực hiện chu trình có thể gây gián đoạn hoặc ảnh hưởng đến quá trình sản xuất.
Thiết bị sử dụng đầu nối M12 8 chân, nguồn vận hành 24 V DC và có ngõ ra an toàn FO1A/FO1B cùng ngõ ra giám sát vị trí cửa hoặc giao tiếp OD/C. Actuator đi kèm không được tích hợp sẵn trong công tắc và cần lựa chọn riêng theo kiểu cửa, bán kính cửa và phương án lắp đặt thực tế.
Đối với các doanh nghiệp đang tìm kiếm công tắc an toàn EUCHNER tại Việt Nam, CTM-L2-BR-U-AZ-SA 168866 là lựa chọn đáng cân nhắc cho các máy tự động, dây chuyền sản xuất, máy đóng gói, hệ thống gia công và các khu vực có cửa bảo vệ cần được khóa trong thời gian máy thực hiện quy trình.
Đặc điểm kỹ thuật nổi bật
CTM-L2-BR-U-AZ-SA 168866 được phát triển theo hướng kết hợp giữa công tắc an toàn, cơ cấu khóa cửa bảo vệ và nhận dạng actuator bằng RFID. Thiết kế này giúp thiết bị vừa kiểm soát vị trí cửa vừa hạn chế khả năng sử dụng nhầm actuator không được thiết lập cho công tắc.
Một đặc điểm quan trọng của model này là công nghệ mã hóa Unicode. Mỗi actuator được mã hóa riêng và công tắc chỉ nhận dạng actuator đã được teach-in. Khi cần thay đổi actuator, thiết bị có thể thực hiện quá trình teach-in theo hướng dẫn của nhà sản xuất; sau đó công tắc nhận dạng actuator được thiết lập gần nhất. Cách đánh giá này giúp tăng khả năng chống can thiệp và giảm nguy cơ sử dụng sai actuator trong hệ thống cửa an toàn.
Cơ cấu khóa của CTM-L2-BR-U-AZ-SA-168866 hoạt động theo nguyên lý power-on-to-lock. Khi cấp điện cho nam châm điện khóa, cửa được duy trì ở trạng thái khóa. Khi nguồn điều khiển khóa bị ngắt, cơ cấu sẽ mở bằng lực lò xo. Cấu hình này cần được phân biệt với các loại khóa theo nguyên lý ngược lại, vì phương thức cấp nguồn ảnh hưởng trực tiếp đến thiết kế mạch điều khiển và logic vận hành của máy.
Thiết bị có hai ngõ ra an toàn FO1A và FO1B. Hai kênh này có thể được đưa vào hệ thống điều khiển an toàn phù hợp để đánh giá trạng thái cửa bảo vệ. Ngoài ra, chân OD/C đảm nhiệm chức năng ngõ ra giám sát vị trí cửa hoặc giao tiếp tùy cấu hình hệ thống. Đầu nối M12 8 chân giúp việc đấu nối thuận tiện trong môi trường máy công nghiệp.
Thông số nguồn vận hành của thiết bị là 24 V DC, với dải điện áp UB từ 20,4 đến 27,6 V DC. Nguồn cần được ổn định, bảo vệ đảo cực và đáp ứng yêu cầu PELV theo thông số của nhà sản xuất. Công suất tiêu thụ tối đa khoảng 3 W ở tần số chuyển mạch tối đa.
Về cơ khí, CTM-L2-BR-U-AZ-SA-168866 có lực tác động 35 N, lực rút 30 N và lực giữ 15 N. Lực khóa đạt Fmax 1.300 N và lực khóa định mức FZh 1.000 N. Thiết bị có hành trình vượt quá 2 mm, tuổi thọ cơ khí khoảng 1.000.000 chu kỳ và tốc độ tiếp cận actuator tối đa 20 m/phút.
Vỏ công tắc được chế tạo từ nhựa nhiệt dẻo gia cường, kết hợp gioăng fluorinated rubber (FKM). Cấp bảo vệ đạt IP65/IP67, cho phép thiết bị đáp ứng nhiều điều kiện lắp đặt công nghiệp khi được lắp đặt đúng hướng dẫn. Nhiệt độ môi trường làm việc nằm trong khoảng -20 đến 60 °C khi sử dụng nguồn 24 V DC; nhiệt độ lưu trữ từ -25 đến 70 °C.
Về chức năng an toàn, thông số của nhà sản xuất cho thấy chức năng giám sát vị trí cửa có thể đạt PL e, Category 4 theo EN ISO 13849-1, với SIL tối đa 3 theo EN IEC 62061 và PFHd 4,11 × 10⁻⁹. Thời gian sử dụng được công bố là 20 năm. Tuy nhiên, mức an toàn thực tế của toàn bộ hệ thống vẫn phụ thuộc vào thiết kế, đấu nối, bộ điều khiển an toàn và đánh giá rủi ro của máy hoàn chỉnh, không chỉ riêng công tắc.
Một điểm cần lưu ý là CTM-L2-BR-U-AZ-SA-168866 được thiết kế cho chức năng khóa phục vụ bảo vệ quá trình và không có chức năng giám sát khóa cửa theo mức an toàn. Vì vậy, khi lựa chọn thiết bị, kỹ sư cần xác định rõ hệ thống cần bảo vệ người vận hành hay chủ yếu cần ngăn việc mở cửa trong quá trình máy đang chạy.
Ưu điểm khi sử dụng CTM-L2-BR-U-AZ-SA 168866
CTM-L2-BR-U-AZ-SA 168866 mang lại lợi ích rõ rệt trong các hệ thống máy có cửa bảo vệ thường xuyên đóng mở và cần duy trì trạng thái khóa trong một chu trình sản xuất.
Trước hết, công nghệ RFID Unicode giúp tăng khả năng kiểm soát actuator. Thay vì chỉ phát hiện một vật kim loại hoặc cơ cấu cơ khí đơn giản, công tắc thực hiện nhận dạng actuator đã được teach-in. Điều này giúp hạn chế việc sử dụng actuator không đúng loại và tăng khả năng chống thao tác can thiệp vào cơ cấu cửa bảo vệ.
Thứ hai, thiết kế tích hợp khóa và giám sát cửa giúp giảm số lượng thiết bị cần bố trí quanh cửa bảo vệ. Thay vì sử dụng một công tắc vị trí riêng và một cơ cấu khóa riêng biệt, dòng CTM cung cấp giải pháp tích hợp trong một thiết bị nhỏ gọn. Điều này có thể giúp đơn giản hóa việc bố trí thiết bị trên máy, đặc biệt tại các khu vực có không gian lắp đặt hạn chế.
Thứ ba, thiết bị sử dụng hai ngõ ra an toàn FO1A và FO1B, cho phép tích hợp với hệ thống điều khiển an toàn phù hợp. Các tín hiệu này có thể được đưa về safety relay, safety controller hoặc hệ thống điều khiển an toàn tương thích để thực hiện logic dừng và cho phép máy vận hành theo thiết kế của hệ thống.
Khả năng chịu môi trường IP65/IP67 cũng là một ưu điểm đáng chú ý. Với thiết bị được lắp đặt đúng quy định, cấp bảo vệ này giúp CTM-L2-BR-U-AZ-SA 168866 phù hợp với nhiều môi trường sản xuất có bụi, hơi ẩm hoặc yêu cầu vệ sinh thiết bị thường xuyên.
Thiết bị còn được trang bị auxiliary release ở mặt trước. Trong trường hợp xảy ra sự cố như mất nguồn hoặc lỗi hệ thống, cơ cấu nhả phụ cho phép mở cửa theo quy trình bảo trì phù hợp. Đây là chi tiết hữu ích đối với công tác bảo dưỡng và xử lý sự cố tại máy.
Ứng dụng thực tế
CTM-L2-BR-U-AZ-SA-168866 có thể được sử dụng tại các vị trí cửa bảo vệ, nắp bảo vệ hoặc khu vực tiếp cận cần kiểm soát trong máy móc công nghiệp. Thiết bị đặc biệt phù hợp với những ứng dụng mà cửa bảo vệ cần được khóa trong thời gian một quá trình sản xuất đang diễn ra.
Trong dây chuyền đóng gói tự động, công tắc có thể được lắp tại cửa bảo vệ quanh khu vực cơ cấu truyền động, cơ cấu cắt, ép, đóng gói hoặc cấp liệu. Khi cửa được đóng và actuator được nhận dạng, hệ thống có thể xác nhận trạng thái cửa theo logic an toàn đã thiết kế. Cơ cấu khóa giúp hạn chế việc mở cửa trong thời gian máy đang thực hiện quy trình.
Trong máy gia công tự động, CTM-L2-BR-U-AZ-SA 168866 có thể được bố trí tại cửa bảo vệ của khu vực gia công. Khi máy vận hành, cửa được duy trì khóa theo nguyên lý power-on-to-lock. Điều này giúp giảm khả năng người vận hành tiếp cận vùng nguy hiểm trong quá trình máy thực hiện chu trình.
Trong các hệ thống robot công nghiệp, công tắc có thể được sử dụng tại cửa ra vào của khu vực cell robot. Tùy theo phương án đánh giá rủi ro và thiết kế hệ thống an toàn, tín hiệu từ công tắc có thể được đưa về bộ điều khiển an toàn để kiểm soát điều kiện cho phép robot vận hành.
Thiết bị cũng có thể phù hợp với máy lắp ráp, máy kiểm tra tự động, máy sản xuất linh kiện, dây chuyền xử lý vật liệu và nhiều hệ thống tự động hóa khác có yêu cầu kiểm soát cửa bảo vệ.
Khi triển khai thực tế, cần lưu ý rằng CTM-L2-BR-U-AZ-SA 168866 là một thành phần trong hệ thống an toàn tổng thể. Việc lựa chọn thiết bị cần dựa trên đánh giá rủi ro, loại cửa, hướng chuyển động của cửa, bán kính cửa, actuator, mạch điều khiển an toàn và yêu cầu chức năng của toàn bộ máy.
Hướng dẫn lựa chọn model CTM-L2-BR-U-AZ-SA 168866
Khi lựa chọn CTM-L2-BR-U-AZ-SA 168866, yếu tố đầu tiên cần kiểm tra là yêu cầu khóa cửa của ứng dụng. Model này sử dụng nguyên lý khóa khi cấp điện và nhả khóa khi mất nguồn. Vì vậy, cần xác định phương thức vận hành của máy có phù hợp với nguyên lý này hay không trước khi đặt hàng.
Tiếp theo là lựa chọn actuator. CTM-L2-BR-U-AZ-SA-168866 không bao gồm actuator trong cấu hình sản phẩm tiêu chuẩn. EUCHNER cung cấp các actuator phù hợp cho dòng CTM, trong đó có actuator dạng ball actuator. Việc chọn actuator cần căn cứ vào kiểu cửa, bán kính cửa và phương án cơ khí thực tế. Nhà sản xuất hiện liệt kê các actuator như 161642A-B-A1-A1-161642 và 168489A-B-A5-A1-168489 cho dòng CTM.
Thứ ba là kiểm tra phương án kết nối. Model 168866 sử dụng đầu nối M12 8 chân. Các chân bao gồm nguồn 24 V DC, hai ngõ ra an toàn FO1A/FO1B, hai ngõ vào enable FI1A/FI1B, ngõ OD/C và ngõ điều khiển nam châm IMP. Do đó, trước khi thay thế một thiết bị hiện hữu, cần đối chiếu sơ đồ chân và logic điều khiển thay vì chỉ dựa trên hình dạng bên ngoài.
Thứ tư là kiểm tra yêu cầu an toàn của máy. CTM-L2-BR-U-AZ-SA-168866 có các thông số chức năng an toàn cao đối với giám sát vị trí cửa, nhưng thiết bị này không có safe guard lock monitoring. Nếu ứng dụng yêu cầu giám sát khóa cửa theo một mức an toàn cụ thể, cần xem xét lại yêu cầu hệ thống và lựa chọn model EUCHNER phù hợp hơn nếu cần.
Cuối cùng, cần kiểm tra môi trường lắp đặt, nhiệt độ, cấp bảo vệ, không gian cơ khí và cách bố trí actuator. Thiết bị có IP65/IP67 và nhiệt độ làm việc -20 đến 60 °C ở 24 V DC, nhưng việc đạt được hiệu quả bảo vệ thực tế vẫn phụ thuộc vào cách lắp đặt, đầu nối và điều kiện môi trường tại máy.
Với các dự án thay thế thiết bị cũ, khách hàng nên cung cấp model đang sử dụng, hình ảnh vị trí lắp đặt, loại actuator, sơ đồ đấu dây và yêu cầu của hệ thống an toàn. Dựa trên những thông tin này, kỹ thuật có thể kiểm tra khả năng thay thế CTM-L2-BR-U-AZ-SA 168866 hoặc đề xuất model EUCHNER tương ứng chính xác hơn.
Liên hệ mua hàng
Song Thành Công cung cấp CTM-L2-BR-U-AZ-SA 168866 EUCHNER và các thiết bị an toàn, thiết bị tự động hóa công nghiệp phục vụ nhà máy, máy móc và dây chuyền sản xuất tại Việt Nam.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Khi có nhu cầu mua CTM-L2-BR-U-AZ-SA 168866, khách hàng có thể liên hệ để được kiểm tra cấu hình, actuator, phương án đấu nối và khả năng đáp ứng với hệ thống máy hiện tại.
CTM-L2-BR-U-AZ-SA 168866 là giải pháp công tắc an toàn có khóa của EUCHNER, kết hợp nhận dạng RFID Unicode, khóa điện, ngõ ra an toàn hai kênh và thiết kế đầu nối M12 8 chân. Với cấu hình phù hợp, thiết bị có thể đáp ứng tốt nhu cầu giám sát cửa bảo vệ và bảo vệ quá trình trong nhiều hệ thống tự động hóa công nghiệp.
