Giới thiệu sản phẩm EXCB2-M10-3 CCS Inc

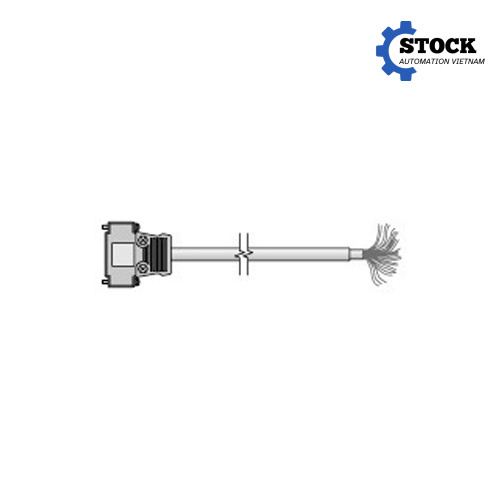

EXCB2-M10-3 CCS Inc là cáp điều khiển ngoài được thiết kế để kết nối tín hiệu trigger từ thiết bị điều khiển bên ngoài đến bộ nguồn điều khiển đèn trong các hệ thống thị giác máy và kiểm tra hình ảnh công nghiệp. Sản phẩm thuộc dòng EXCB2 của CCS Inc, chuyên dùng cho các bộ nguồn và bộ điều khiển chiếu sáng phục vụ ứng dụng machine vision.
Với chiều dài tiêu chuẩn 3 m, EXCB2-M10-3 sử dụng đầu nối MIL 10 chân dạng socket ở phía bộ điều khiển và đầu còn lại được cắt để đấu nối với thiết bị điều khiển bên ngoài. Thiết kế này phù hợp với các hệ thống cần đưa tín hiệu trigger từ PLC, bộ điều khiển máy, cảm biến hoặc thiết bị tự động hóa đến bộ điều khiển chiếu sáng để thực hiện thao tác bật/tắt hoặc điều khiển chiếu sáng theo tín hiệu bên ngoài.
Trong hệ thống kiểm tra bằng camera công nghiệp, thời điểm chiếu sáng có ảnh hưởng trực tiếp đến khả năng thu nhận hình ảnh. Thay vì để nguồn sáng hoạt động liên tục, tín hiệu trigger có thể được sử dụng để kích hoạt ánh sáng tại thời điểm sản phẩm đi vào vị trí kiểm tra. EXCB2-M10-3 đảm nhiệm vai trò kết nối tín hiệu này giữa thiết bị điều khiển và bộ nguồn chiếu sáng tương thích.
Sản phẩm được thiết kế theo cấu hình chuyên dụng của CCS Inc, giúp kỹ sư dễ dàng tích hợp vào các hệ thống kiểm tra tự động sử dụng thiết bị chiếu sáng CCS. Đây là lựa chọn phù hợp khi cần một cáp kết nối đúng chuẩn cho giao tiếp điều khiển trigger bằng tín hiệu song song.
Đặc điểm kỹ thuật nổi bật
EXCB2-M10-3 có cấu hình đơn giản nhưng được thiết kế chuyên biệt cho hệ thống điều khiển chiếu sáng công nghiệp. Các thông số chính của sản phẩm gồm:
- Mã sản phẩm: EXCB2-M10-3
- Nhà sản xuất: CCS Inc
- Loại sản phẩm: External Control Cable
- Chức năng chính: kết nối tín hiệu trigger ngoài
- Phương thức tín hiệu: điều khiển bằng phương pháp parallel bit
- Chiều dài cáp: 3 m
- Đầu nối phía bộ điều khiển: MIL connector 10 pin, socket
- Đầu còn lại: cắt hở để đấu nối
- Đường kính cáp theo bản vẽ sản phẩm: khoảng 5 mm
- Nhiệt độ vận hành: 0 đến 40°C
- Độ ẩm vận hành: 20 đến 85% RH, không ngưng tụ
- Nhiệt độ lưu trữ: -20 đến 60°C
- Độ ẩm lưu trữ: 20 đến 85% RH, không ngưng tụ
- Khối lượng: tối đa khoảng 115 g
Cấu hình đầu nối MIL 10 chân là điểm cần đặc biệt lưu ý khi lựa chọn EXCB2-M10-3. Không nên chỉ dựa vào chiều dài cáp để thay thế sản phẩm, bởi đầu nối, sơ đồ chân và chức năng tín hiệu phải tương thích với bộ điều khiển đang sử dụng.
Theo cấu hình của CCS Inc, cáp EXCB2-M10-3 có 10 chân tín hiệu và được sử dụng cho việc nhận tín hiệu trigger ngoài theo phương pháp song song. Các dây dẫn được đánh dấu riêng để thuận tiện cho quá trình xác định chân khi đấu nối vào hệ thống điều khiển. Đầu nối phía thiết bị sử dụng chuẩn MIL 10 chân, trong khi đầu còn lại để hở nhằm phục vụ đấu nối theo yêu cầu của hệ thống.
Thiết kế đầu cáp để hở mang lại sự linh hoạt khi tích hợp với tủ điện hoặc bộ điều khiển máy. Kỹ sư có thể đấu nối dây theo sơ đồ tín hiệu của thiết bị, tuy nhiên cần kiểm tra chính xác sơ đồ chân của bộ nguồn CCS và thiết bị điều khiển trước khi cấp tín hiệu.
EXCB2-M10-3 không phải là cáp nguồn cho đèn mà là cáp điều khiển. Vì vậy, chức năng chính của sản phẩm nằm ở việc truyền tín hiệu điều khiển giữa hệ thống tự động hóa và bộ điều khiển chiếu sáng. Việc phân biệt rõ cáp điều khiển và cáp cấp nguồn giúp tránh lựa chọn sai sản phẩm trong quá trình thiết kế hoặc thay thế linh kiện.
Ưu điểm khi sử dụng EXCB2-M10-3 CCS Inc
EXCB2-M10-3 CCS Inc mang lại giải pháp kết nối trực tiếp và phù hợp cho các hệ thống chiếu sáng machine vision sử dụng bộ điều khiển tương thích của CCS.
Ưu điểm đầu tiên là khả năng truyền tín hiệu trigger ngoài đến bộ điều khiển chiếu sáng. Trong dây chuyền tự động, camera và hệ thống chiếu sáng thường cần hoạt động đồng bộ với chuyển động của sản phẩm. Khi cảm biến phát hiện sản phẩm hoặc PLC phát lệnh kiểm tra, tín hiệu trigger có thể được truyền đến bộ điều khiển để kích hoạt nguồn sáng theo chu trình đã thiết lập.
Ưu điểm tiếp theo là chiều dài 3 m phù hợp với nhiều hệ thống máy công nghiệp có khoảng cách tương đối gần giữa bộ điều khiển và thiết bị điều khiển. Cáp được bố trí gọn trong tủ điện hoặc trên máy, hạn chế việc phải nối thêm dây trong các hệ thống có vị trí lắp đặt phù hợp.
Đầu nối MIL 10 chân được thiết kế theo cấu hình dành cho thiết bị CCS tương thích. Việc sử dụng đúng cáp chuyên dụng giúp giảm rủi ro đấu sai chuẩn kết nối so với việc tự chế tạo cáp từ các đầu nối rời.
Đầu cáp được cắt hở cũng tạo điều kiện để tích hợp với nhiều phương án điều khiển khác nhau. Tùy cấu trúc máy, phần dây có thể được đấu vào terminal, relay, bộ điều khiển hoặc mạch giao tiếp phù hợp.
EXCB2-M10-3 cũng thuận tiện cho công tác thay thế trong bảo trì. Khi cáp cũ bị hỏng, đầu nối hoặc dây dẫn gặp vấn đề, kỹ thuật viên có thể thay bằng đúng model mà không cần thay đổi toàn bộ hệ thống chiếu sáng, với điều kiện bộ điều khiển và sơ đồ kết nối tương thích.
CCS Inc liệt kê EXCB2-M10-3 cùng nhiều loại cáp điều khiển khác trong hệ thống phụ kiện cho các bộ điều khiển chiếu sáng. Điều này cho phép lựa chọn cáp dựa trên loại giao diện điều khiển của từng bộ nguồn thay vì sử dụng một loại cáp chung cho tất cả thiết bị.
Ứng dụng thực tế
EXCB2-M10-3 được sử dụng chủ yếu trong các hệ thống chiếu sáng phục vụ machine vision và kiểm tra hình ảnh tự động.
Trong dây chuyền kiểm tra sản phẩm, camera cần thu được hình ảnh với điều kiện ánh sáng ổn định và đúng thời điểm. Bộ điều khiển máy có thể phát tín hiệu trigger khi sản phẩm đến vị trí kiểm tra. EXCB2-M10-3 truyền tín hiệu này đến bộ điều khiển chiếu sáng CCS để thực hiện quá trình điều khiển ánh sáng.
Một ứng dụng phổ biến là hệ thống kiểm tra ngoại quan. Camera công nghiệp kết hợp với đèn LED có thể kiểm tra các đặc điểm như hình dạng, vị trí, lỗi bề mặt, sai lệch lắp ráp hoặc sự hiện diện của linh kiện. Việc điều khiển ánh sáng bằng trigger giúp đồng bộ quá trình chiếu sáng với chu kỳ chụp ảnh.
Sản phẩm cũng có thể được sử dụng trong các máy kiểm tra tự động, dây chuyền đóng gói, hệ thống phân loại sản phẩm và các thiết bị sản xuất có tích hợp camera.
Đối với các hệ thống cần bật/tắt ánh sáng theo tín hiệu từ cảm biến, PLC hoặc bộ điều khiển máy, cáp EXCB2-M10-3 có thể đóng vai trò là đường kết nối tín hiệu giữa thiết bị điều khiển và bộ nguồn chiếu sáng tương thích.
Model này đặc biệt phù hợp với các hệ thống sử dụng bộ điều khiển CCS có giao diện trigger 10 chân. Một số bộ điều khiển CCS có đầu vào trigger dạng MIL connector 10 cực và sử dụng EXCB2-M10-3 làm phụ kiện kết nối. Ví dụ, các bộ điều khiển thuộc dòng PD3 có thể sử dụng đầu vào trigger MIL 10 cực cho tín hiệu điều khiển bên ngoài.
Trong quá trình lắp đặt, cần xác định rõ thiết bị đầu cuối, điện áp tín hiệu, chức năng từng chân và phương thức điều khiển trước khi đấu dây. Không nên tự ý cấp nguồn trực tiếp vào các chân tín hiệu nếu chưa kiểm tra tài liệu kỹ thuật của bộ điều khiển tương ứng.
Hướng dẫn lựa chọn model EXCB2-M10-3 CCS Inc
Khi lựa chọn EXCB2-M10-3 CCS Inc, yếu tố đầu tiên cần kiểm tra là model bộ nguồn hoặc bộ điều khiển chiếu sáng đang sử dụng. EXCB2-M10-3 được thiết kế cho giao diện điều khiển ngoài sử dụng đầu nối MIL 10 chân, do đó thiết bị phải có giao diện tương thích.
Tiếp theo cần xác định mục đích sử dụng. Nếu hệ thống yêu cầu đưa tín hiệu trigger ngoài đến bộ điều khiển bằng phương thức song song và thiết bị sử dụng đầu nối MIL 10 chân, EXCB2-M10-3 là model cần được xem xét.
Chiều dài cáp cũng cần được kiểm tra. Model này có chiều dài 3 m. Nếu khoảng cách giữa bộ điều khiển và thiết bị điều khiển lớn hơn, cần đánh giá lại phương án bố trí dây hoặc lựa chọn model khác phù hợp với hệ thống.
CCS cung cấp nhiều model trong dòng EXCB2 với cấu hình đầu nối khác nhau. Chẳng hạn, EXCB2-M20-3 sử dụng đầu nối MIL 20 chân, trong khi EXCB2-E3-3 sử dụng đầu nối e-CON 3 chân. Vì vậy, không nên thay thế các model này chỉ dựa trên tên dòng sản phẩm. Việc lựa chọn phải căn cứ vào giao diện thực tế trên bộ điều khiển và chức năng tín hiệu cần sử dụng.
Đối với trường hợp thay thế cáp hiện hữu, nên cung cấp đầy đủ model của bộ điều khiển CCS, hình ảnh đầu nối, chiều dài cáp yêu cầu và mục đích sử dụng. Những thông tin này giúp xác định đúng model và hạn chế tình trạng mua nhầm cáp có cùng chiều dài nhưng khác chuẩn kết nối.
Khi đấu nối EXCB2-M10-3 vào hệ thống tự động hóa, kỹ thuật viên cần đối chiếu sơ đồ chân trước khi vận hành. Đặc biệt với hệ thống máy đang hoạt động, cần thực hiện đấu nối trong điều kiện an toàn, ngắt nguồn khi cần thiết và kiểm tra tín hiệu trước khi đưa thiết bị vào chu trình sản xuất.
Việc sử dụng đúng model cáp không chỉ đảm bảo khả năng kết nối mà còn giúp quá trình bảo trì, thay thế và xử lý sự cố thuận tiện hơn. Với các hệ thống machine vision yêu cầu hoạt động ổn định trong thời gian dài, nên sử dụng phụ kiện đúng chuẩn của nhà sản xuất thay vì tự thay đổi cấu hình đầu nối.
