Mô tả
Giới thiệu sản phẩm HLDR3-74RD CCS Inc Vietnam

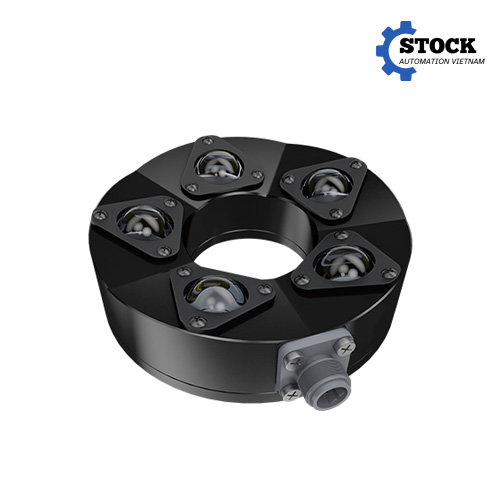

HLDR3-74RD CCS Inc Vietnam là dòng đèn LED vòng dùng trong hệ thống thị giác máy, kiểm tra ngoại quan và các ứng dụng tự động hóa công nghiệp. Sản phẩm thuộc dòng HLDR3 của CCS INC., được phát triển cho nhu cầu chiếu sáng vùng rộng, khoảng cách chiếu xa và các hệ thống kiểm tra sử dụng camera công nghiệp.
Đèn LED vòng HLDR3 được thiết kế để tạo vùng chiếu sáng đồng tâm quanh khu vực quan sát của camera, giúp tăng khả năng nhận diện chi tiết trên bề mặt sản phẩm. Đây là giải pháp phù hợp cho các dây chuyền kiểm tra tự động, robot picking, kiểm tra kích thước, phát hiện lỗi bề mặt, đọc ký tự và nhiều bài toán xử lý ảnh công nghiệp khác.
CCS INC. cung cấp dòng HLDR3 với nhiều lựa chọn màu ánh sáng và đặc tính phân bố ánh sáng. Trong đó, mã RD thể hiện phiên bản ánh sáng đỏ. Dòng sản phẩm có các kiểu phân bố ánh sáng Narrow, Medium và Wide để lựa chọn theo khoảng cách giữa đèn và vật thể cũng như vùng quan sát thực tế.
Đối với sản phẩm được yêu cầu với mã HLDR3-74RD, khi đặt hàng hoặc thay thế thiết bị trong hệ thống hiện hữu, nên đối chiếu đầy đủ model trên nhãn sản phẩm, kích thước cơ khí và cấu hình phân bố ánh sáng để đảm bảo tương thích với camera, bộ điều khiển và vị trí lắp đặt. Dòng HLDR3 chính hãng của CCS sử dụng nguồn 24 VDC và được thiết kế theo hướng nhỏ gọn, phù hợp để tích hợp trên thiết bị kiểm tra cũng như cánh tay robot.
Đặc điểm kỹ thuật nổi bật
HLDR3-74RD CCS Inc Vietnam thuộc nhóm đèn chiếu sáng công nghiệp dành cho hệ thống machine vision. Điểm quan trọng của dòng đèn này không chỉ nằm ở cường độ sáng mà còn ở khả năng kiểm soát hướng chiếu, giúp hệ thống camera thu được hình ảnh ổn định hơn trong điều kiện sản xuất thực tế.
Dòng HLDR3 có các đặc điểm nổi bật sau:
- Nguồn cấp 24 VDC, phù hợp với kiến trúc nguồn điện phổ biến trong tủ điều khiển và thiết bị tự động hóa công nghiệp.
- Sử dụng LED màu đỏ với bước sóng điển hình khoảng 625 nm đối với phiên bản HLDR3-100RD-DF được CCS công bố.
- Có ba lựa chọn phân bố ánh sáng gồm Narrow, Medium và Wide.
- Thiết kế dạng vòng giúp bố trí nguồn sáng xung quanh vùng quan sát của camera.
- Kích thước nhỏ gọn, trọng lượng thấp, thuận tiện lắp trên thiết bị kiểm tra và robot.
- Vỏ đèn bằng hợp kim nhôm, hỗ trợ tản nhiệt bằng phương pháp làm mát tự nhiên.
- Kết nối đầu vào sử dụng đầu nối SMR-03V-B trên cấu hình HLDR3-100RD-DF.
- Dây cáp tiêu chuẩn của cấu hình này có chiều dài 300 mm.
- Dòng sản phẩm hỗ trợ các loại cáp mở rộng và cáp robot phù hợp với cách bố trí hệ thống.
- Sản phẩm được công bố phù hợp với CE, UKCA, RoHS và IEC 62471 đối với cấu hình HLDR3-100RD.
Đối với cấu hình HLDR3-100RD-DF-N/M/W được CCS công bố, đường kính ngoài là 100 mm, đường kính trong 44 mm và chiều cao 31 mm. Công suất tiêu thụ tối đa 15 W, trọng lượng khoảng 310–340 g tùy kiểu phân bố ánh sáng. Đây là các thông số tham chiếu của model HLDR3-100RD-DF chính hãng và không nên áp dụng trực tiếp cho một mã khác nếu chưa xác nhận cấu hình cụ thể.
Một ưu điểm quan trọng của dòng HLDR3 là khả năng lựa chọn đặc tính phân bố ánh sáng. Kiểu Narrow tập trung ánh sáng tốt hơn ở khoảng cách chiếu phù hợp, Medium tạo sự cân bằng giữa vùng phủ và cường độ sáng, trong khi Wide phù hợp với nhu cầu chiếu sáng vùng rộng hơn. Việc lựa chọn đúng kiểu phân bố ánh sáng có ảnh hưởng trực tiếp đến độ đồng đều của hình ảnh camera.
Ngoài phiên bản ánh sáng đỏ, dòng HLDR3 còn có các lựa chọn ánh sáng trắng, xanh dương và hồng ngoại. Điều này giúp người thiết kế hệ thống có thể lựa chọn nguồn sáng phù hợp với màu sắc, vật liệu và đặc điểm khuyết tật cần kiểm tra trên sản phẩm.
Ưu điểm khi sử dụng HLDR3-74RD
HLDR3-74RD CCS Inc Vietnam mang lại lợi ích rõ rệt khi được sử dụng làm nguồn sáng cho hệ thống camera công nghiệp. Trong ứng dụng machine vision, camera chỉ có thể tạo ra hình ảnh có độ tin cậy cao khi nguồn sáng được kiểm soát phù hợp. Một nguồn sáng không ổn định hoặc phân bố không phù hợp có thể tạo bóng, vùng sáng tối không đồng đều hoặc làm giảm độ tương phản của chi tiết cần kiểm tra.
Thiết kế đèn vòng giúp nguồn sáng được bố trí xung quanh khu vực quan sát, từ đó hạn chế một số vùng tối có thể xuất hiện khi chỉ sử dụng nguồn sáng từ một hướng. Đây là cấu hình hữu ích khi kiểm tra các chi tiết có hình dạng phức tạp hoặc khi camera được đặt đồng trục với khu vực cần quan sát.
Việc có nhiều đặc tính phân bố ánh sáng cũng giúp HLDR3 thích ứng với nhiều khoảng cách làm việc khác nhau. Theo dữ liệu thử nghiệm của CCS, sự khác biệt giữa Narrow, Medium và Wide có thể ảnh hưởng đáng kể đến độ đồng đều của vùng chiếu khi khoảng cách từ đèn đến vật thể thay đổi. Vì vậy, lựa chọn đúng kiểu đèn giúp hệ thống đạt chất lượng hình ảnh ổn định hơn thay vì chỉ lựa chọn theo công suất chiếu sáng.
Thiết kế nhẹ và nhỏ gọn cũng là một lợi thế khi HLDR3 được lắp trên robot hoặc cụm camera chuyển động. CCS giới thiệu dòng HLDR3 cho các ứng dụng như kiểm tra phôi kích thước lớn, chiếu sáng ở khoảng cách xa và kiểm tra bằng robot picking.
Bên cạnh đó, hệ thống có thể sử dụng các loại cáp mở rộng khác nhau, bao gồm cáp thẳng, cáp chia nhánh và cáp dành cho robot. Điều này giúp việc triển khai đèn trong dây chuyền tự động hóa linh hoạt hơn, đặc biệt với các hệ thống có nhiều camera và nhiều nguồn sáng.
Khi sử dụng HLDR3-74RD trong hệ thống thực tế, người dùng cũng nên quan tâm đến bộ điều khiển nguồn sáng. CCS cung cấp các bộ điều khiển tương thích cho dòng HLDR3, cho phép tích hợp nguồn sáng vào hệ thống kiểm tra hình ảnh theo yêu cầu của từng ứng dụng.
Ứng dụng thực tế
HLDR3-74RD CCS Inc Vietnam có thể được sử dụng trong nhiều hệ thống kiểm tra tự động sử dụng camera công nghiệp. Dòng HLDR3 được CCS định hướng cho các bài toán chiếu sáng vùng rộng và khoảng cách xa, đặc biệt phù hợp với thiết bị kiểm tra và hệ thống robot.
Trong dây chuyền sản xuất linh kiện điện tử, đèn có thể được sử dụng để hỗ trợ camera kiểm tra tình trạng bề mặt, vị trí linh kiện, sai lệch lắp ráp hoặc các đặc điểm hình học của sản phẩm.
Trong ngành cơ khí và gia công chính xác, nguồn sáng vòng có thể hỗ trợ kiểm tra ngoại quan, phát hiện vết xước, biến dạng, thiếu chi tiết hoặc sai khác trên bề mặt kim loại. Việc lựa chọn màu đỏ và kiểu phân bố ánh sáng phù hợp có thể giúp tăng độ tương phản giữa chi tiết cần kiểm tra và nền ảnh.
Đối với dây chuyền đóng gói, HLDR3 có thể được tích hợp với camera để kiểm tra vị trí sản phẩm, nhãn, bao bì, ký tự hoặc trạng thái đóng gói. Khi hệ thống hoạt động với tốc độ cao, nguồn sáng ổn định giúp giảm sự thay đổi giữa các lần chụp và hỗ trợ thuật toán xử lý ảnh.
Trong hệ thống robot picking, đèn có thể được gắn cùng cụm camera trên cánh tay robot để cung cấp ánh sáng cho khu vực nhận dạng sản phẩm. CCS cũng xác định robot picking inspection là một trong những nhóm ứng dụng của dòng HLDR3.
Sản phẩm cũng phù hợp với các máy kiểm tra ngoại quan tự động, máy đo hình ảnh, hệ thống phân loại sản phẩm và các thiết bị tự động hóa cần nguồn sáng LED công nghiệp chuyên dụng.
Hướng dẫn lựa chọn model HLDR3-74RD
Khi lựa chọn HLDR3-74RD hoặc các model thuộc dòng HLDR3, không nên chỉ căn cứ vào tên mã hoặc kích thước đèn. Cần xác định đồng thời khoảng cách chiếu, kích thước vùng cần quan sát, màu sắc bề mặt sản phẩm, vị trí camera và yêu cầu về độ đồng đều ánh sáng.
Trước tiên, cần xác định khoảng cách từ mặt phát sáng đến vật thể. Đây là thông số quan trọng để lựa chọn kiểu phân bố Narrow, Medium hoặc Wide. Với các bài toán cần tập trung ánh sáng trong một vùng cụ thể, kiểu Narrow có thể phù hợp hơn. Khi cần cân bằng giữa cường độ và độ phủ, kiểu Medium là lựa chọn cần xem xét. Nếu cần chiếu sáng vùng rộng, kiểu Wide có thể phù hợp hơn. CCS cung cấp cả ba lựa chọn này trong dòng HLDR3.
Tiếp theo cần xác định màu ánh sáng. Với phiên bản RD, nguồn sáng sử dụng LED đỏ và model HLDR3-100RD-DF được công bố có bước sóng đỉnh điển hình 625 nm. Ngoài RD, dòng HLDR3 còn có SW, BL và IR tương ứng với trắng, xanh dương và hồng ngoại.
Cần kiểm tra kích thước cơ khí trước khi thay thế hoặc lắp mới. Đặc biệt, đối với đơn hàng ghi nhận mã HLDR3-74RD, nên cung cấp ảnh nhãn model, kích thước thực tế hoặc mã đầy đủ cho nhà cung cấp để xác nhận chính xác cấu hình trước khi đặt hàng. Điều này giúp tránh trường hợp nhầm giữa mã sản phẩm nội bộ, mã rút gọn và model đầy đủ của nhà sản xuất.
Ngoài đèn, hệ thống cần được kiểm tra khả năng tương thích với bộ điều khiển và cáp. Dòng HLDR3 sử dụng nguồn 24 VDC và có các lựa chọn cáp FCB, FCB-W, FCB-F và FRCB tùy cấu hình lắp đặt. Đối với hệ thống có chuyển động robot, cáp robot FRCB là một lựa chọn cần xem xét.
Nếu cần sử dụng nguồn sáng theo chế độ strobe hoặc overdrive, cần xác nhận cấu hình với CCS trước khi đặt hàng. Nhà sản xuất lưu ý rằng một số cấu hình HLDR3 tiêu chuẩn không sử dụng trực tiếp với bộ điều khiển strobe overdrive và có thể cần cấu hình đặc biệt.
Đối với doanh nghiệp đang thay thế nguồn sáng hiện hữu, Song Thành Công có thể hỗ trợ kiểm tra mã model, thông số điện, kích thước lắp đặt, cáp kết nối và bộ điều khiển để lựa chọn cấu hình phù hợp với hệ thống đang vận hành.
Liên hệ mua hàng HLDR3-74RD CCS Inc Vietnam
Song Thành Công cung cấp và hỗ trợ tư vấn các thiết bị tự động hóa, thiết bị thị giác máy và linh kiện công nghiệp chính hãng tại Việt Nam. Đối với nhu cầu mua HLDR3-74RD CCS Inc Vietnam, khách hàng nên cung cấp mã model đầy đủ, hình ảnh thiết bị đang sử dụng và yêu cầu kỹ thuật của hệ thống để được kiểm tra cấu hình trước khi báo giá.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi.
Với HLDR3-74RD CCS Inc Vietnam, việc xác nhận đúng model và cấu hình ánh sáng là yếu tố quan trọng để đảm bảo thiết bị tương thích với camera, bộ điều khiển và khoảng cách làm việc của hệ thống. Song Thành Công có thể hỗ trợ khách hàng kiểm tra thông số trước khi đặt hàng, lựa chọn cấu hình phù hợp và cung cấp tài liệu kỹ thuật đi kèm sản phẩm.
