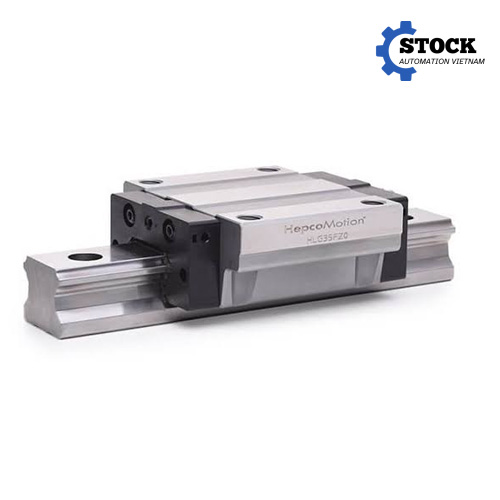

HLG45FL-Z1 HepcoMotion Vietnam – Con trượt dẫn hướng tuyến tính tải trọng lớn
Giới thiệu sản phẩm HLG45FL-Z1 HepcoMotion Vietnam
HLG45FL-Z1 HepcoMotion Vietnam là cụm con trượt dẫn hướng tuyến tính thuộc dòng HLG Linear Guide của thương hiệu HepcoMotion. Sản phẩm được thiết kế dành cho các hệ thống máy móc công nghiệp và dây chuyền tự động hóa yêu cầu khả năng chịu tải cao, chuyển động ổn định và độ cứng vững tốt trong quá trình vận hành.
Trong các hệ thống cơ khí tự động, thanh dẫn hướng tuyến tính và con trượt đóng vai trò quan trọng trong việc định hướng chuyển động của các bộ phận máy. Chúng giúp cơ cấu di chuyển theo một phương xác định, hạn chế sai lệch vị trí và duy trì sự ổn định khi thiết bị hoạt động liên tục. Với thiết kế sử dụng hệ thống bi tuần hoàn, HLG45FL-Z1 mang đến khả năng chuyển động trơn tru, giảm ma sát và hỗ trợ nâng cao hiệu suất vận hành của máy móc.
Điểm nổi bật của HLG45FL-Z1 HepcoMotion Vietnam nằm ở cấu hình kích thước 45 mm, thiết kế mặt bích kéo dài Flanged Long (FL) và cấp tiền tải Z1. Cấu hình này hướng đến những ứng dụng cần độ cứng vững cao, khả năng tiếp nhận tải trọng lớn và sự ổn định trong quá trình chuyển động tuyến tính.
Sản phẩm phù hợp với nhiều hệ thống như máy CNC, máy gia công cơ khí, thiết bị lắp ráp tự động, hệ thống vận chuyển vật liệu và các cơ cấu chuyển động trong dây chuyền sản xuất công nghiệp.
Đối với doanh nghiệp đang tìm kiếm giải pháp dẫn hướng tuyến tính cho máy móc công nghiệp, HLG45FL-Z1 HepcoMotion Vietnam là lựa chọn đáng cân nhắc nhờ thiết kế chuyên dụng, cấu trúc cơ khí chắc chắn và khả năng đáp ứng nhiều yêu cầu vận hành khác nhau.
Đặc điểm kỹ thuật nổi bật của HLG45FL-Z1 HepcoMotion Vietnam
HLG45FL-Z1 HepcoMotion Vietnam được phát triển dựa trên nguyên lý dẫn hướng tuyến tính sử dụng bi tuần hoàn. Các viên bi chuyển động trong hệ thống rãnh lăn được thiết kế bên trong cụm con trượt, giúp phân bổ lực tiếp xúc và duy trì chuyển động liên tục dọc theo thanh ray.
Dưới đây là những đặc điểm kỹ thuật đáng chú ý của sản phẩm.
1. Thiết kế con trượt dạng mặt bích kéo dài FL
Ký hiệu FL trong mã sản phẩm thể hiện kiểu con trượt Flanged Long, tức thiết kế mặt bích có chiều dài lớn. Cấu hình này tạo điều kiện thuận lợi cho việc lắp đặt lên bàn máy, bệ đỡ hoặc các kết cấu cơ khí cần diện tích liên kết phù hợp.
Thiết kế mặt bích giúp kỹ sư dễ dàng bố trí các vị trí bắt vít và liên kết với bộ phận chuyển động. Phiên bản Long có chiều dài lớn hơn so với cấu hình mặt bích tiêu chuẩn, góp phần tăng khả năng tiếp nhận tải trọng và mô-men trong những điều kiện làm việc phù hợp.
2. Hệ thống bi tuần hoàn
Một trong những thành phần quan trọng của HLG45FL-Z1 HepcoMotion Vietnam là hệ thống bi tuần hoàn. Các viên bi thép được bố trí trong những rãnh dẫn hướng chính xác, cho phép chuyển động liên tục giữa con trượt và ray dẫn hướng.
Cơ chế tuần hoàn giúp giảm ma sát trượt, hỗ trợ chuyển động nhẹ nhàng và hạn chế hao mòn trong quá trình sử dụng. Nhờ đó, thiết bị có thể đáp ứng những ứng dụng yêu cầu chuyển động lặp lại với tần suất cao.
3. Cấp tiền tải Z1 – Light Preload
Ký hiệu Z1 thể hiện cấp tiền tải nhẹ (Light Preload). Tiền tải là lực được thiết lập bên trong cụm dẫn hướng nhằm giảm khe hở giữa các bề mặt tiếp xúc và cải thiện độ ổn định của chuyển động.
Với cấp Z1, sản phẩm phù hợp với những hệ thống cần hạn chế độ rơ nhưng vẫn cần duy trì khả năng chuyển động tương đối nhẹ nhàng. Việc lựa chọn cấp tiền tải cần căn cứ vào yêu cầu độ chính xác, độ cứng vững và tải trọng của cơ cấu máy.
4. Khả năng chịu tải và mô-men
Với kích thước thuộc nhóm 45 mm và thiết kế Flanged Long, HLG45FL-Z1 HepcoMotion Vietnam hướng đến các ứng dụng có tải trọng và yêu cầu cơ khí đáng kể.
Theo bảng thông số của dòng HLG45FL, các giá trị tải cơ bản tham khảo gồm:
- Tải trọng động cơ bản: khoảng 87,6 kN.
- Tải trọng tĩnh cơ bản: khoảng 126,5 kN.
- Khả năng chịu mô-men tĩnh theo các phương: khoảng 3.781 Nm, 3.781 Nm và 2.448 Nm.
- Khối lượng cụm con trượt: khoảng 3,70 kg.
- Chiều dài tổng thể tham khảo của block FL: khoảng 170,8 mm.
Các giá trị trên là thông số tham khảo của cấu hình HLG45FL trong tài liệu kỹ thuật. Đây không phải tải trọng làm việc cho phép trong mọi điều kiện. Khi thiết kế, cần tính toán tuổi thọ, tải trọng tác dụng, mô-men, hệ số an toàn và điều kiện lắp đặt thực tế.
5. Kết cấu cơ khí chắc chắn
Thân con trượt được chế tạo với kết cấu kim loại có độ cứng vững, hỗ trợ duy trì hình dạng và khả năng làm việc khi chịu lực. Bề mặt tiếp xúc được gia công theo yêu cầu của hệ thống dẫn hướng tuyến tính nhằm đảm bảo sự tương thích giữa block và ray.
Ngoài ra, việc lựa chọn đúng ray dẫn hướng, phương án bôi trơn và phụ kiện lắp đặt sẽ góp phần nâng cao tuổi thọ của toàn bộ hệ thống.
Ưu điểm khi sử dụng HLG45FL-Z1 HepcoMotion Vietnam
Việc lựa chọn đúng cụm dẫn hướng tuyến tính có ảnh hưởng trực tiếp đến độ ổn định, độ chính xác và hiệu suất của máy móc. HLG45FL-Z1 HepcoMotion Vietnam mang lại nhiều lợi ích thiết thực cho các hệ thống cơ khí và tự động hóa.
1. Duy trì chuyển động tuyến tính ổn định
Hệ thống bi tuần hoàn giúp con trượt di chuyển dọc theo ray dẫn hướng với ma sát thấp. Nhờ đó, cơ cấu máy có thể thực hiện các hành trình tiến, lùi và định vị một cách ổn định hơn.
Đặc điểm này đặc biệt hữu ích đối với những máy cần lặp lại cùng một chu trình chuyển động nhiều lần trong ngày.
2. Hỗ trợ chịu tải và mô-men lớn
Cấu hình mặt bích kéo dài giúp sản phẩm đáp ứng những yêu cầu cơ khí cần khả năng tiếp nhận tải trọng đáng kể. Khi được tính toán và lắp đặt đúng cách, cụm dẫn hướng có thể hỗ trợ các bộ phận máy hoạt động ổn định dưới tác động của tải trọng theo nhiều phương.
3. Hạn chế độ rơ trong quá trình vận hành
Cấp tiền tải Z1 giúp giảm khe hở bên trong hệ thống tiếp xúc giữa bi và rãnh lăn. Điều này hỗ trợ cải thiện độ ổn định của cơ cấu chuyển động, đặc biệt trong các ứng dụng cần kiểm soát vị trí tương đối chính xác.
4. Giảm ma sát và hỗ trợ kéo dài tuổi thọ
Cơ chế bi tuần hoàn giúp hạn chế ma sát so với những cơ cấu dẫn hướng sử dụng phương pháp trượt trực tiếp. Khi được bôi trơn và bảo dưỡng đúng quy trình, hệ thống có thể duy trì hiệu suất hoạt động ổn định trong thời gian dài.
5. Thuận tiện cho thiết kế và tích hợp máy
Thiết kế mặt bích của HLG45FL-Z1 HepcoMotion Vietnam tạo thuận lợi cho việc liên kết với bàn trượt, khung máy và các cụm cơ khí khác. Kỹ sư có thể bố trí sản phẩm trong nhiều phương án thiết kế khác nhau tùy theo kết cấu máy.
6. Hỗ trợ nâng cao hiệu suất dây chuyền
Một hệ thống dẫn hướng hoạt động ổn định giúp hạn chế rung động, sai lệch chuyển động và những vấn đề phát sinh do độ rơ cơ khí. Nhờ đó, doanh nghiệp có thể giảm thời gian dừng máy ngoài kế hoạch và nâng cao hiệu quả vận hành thiết bị.
Ứng dụng thực tế của HLG45FL-Z1 HepcoMotion Vietnam
Nhờ thiết kế chuyên dụng và khả năng chịu tải tốt, HLG45FL-Z1 HepcoMotion Vietnam có thể được ứng dụng trong nhiều lĩnh vực sản xuất công nghiệp.
1. Máy CNC và máy gia công cơ khí
Trong máy CNC, hệ thống dẫn hướng tuyến tính đảm nhiệm việc hỗ trợ bàn máy, cụm trục hoặc các bộ phận chuyển động theo phương X, Y và Z. Sản phẩm có thể được xem xét sử dụng trong những cơ cấu cần độ cứng vững và khả năng tiếp nhận tải trọng phù hợp.
2. Dây chuyền lắp ráp tự động
Các dây chuyền lắp ráp thường sử dụng cơ cấu trượt để đưa linh kiện đến đúng vị trí gia công hoặc lắp đặt. Con trượt tuyến tính giúp các bộ phận chuyển động theo hành trình xác định, hỗ trợ duy trì tính đồng đều giữa các chu kỳ sản xuất.
3. Hệ thống Pick and Place
Trong các thiết bị gắp và đặt sản phẩm, chuyển động tuyến tính là một phần quan trọng của quá trình vận chuyển linh kiện. Việc sử dụng cụm dẫn hướng phù hợp giúp cơ cấu di chuyển ổn định và hỗ trợ kiểm soát vị trí trong quá trình thao tác.
4. Máy đóng gói và chế biến công nghiệp
Các thiết bị đóng gói có thể sử dụng hệ thống dẫn hướng để điều khiển bàn trượt, cụm cấp liệu hoặc bộ phận định vị sản phẩm. Việc lựa chọn đúng cấu hình giúp thiết bị vận hành ổn định trong môi trường sản xuất có tần suất làm việc cao.
5. Hệ thống vận chuyển vật liệu
Trong các cơ cấu vận chuyển vật liệu, cụm dẫn hướng tuyến tính hỗ trợ định hướng chuyển động của bàn nâng, bàn trượt và các bộ phận mang tải. Khả năng chịu lực cần được tính toán dựa trên khối lượng vật liệu và điều kiện vận hành thực tế.
6. Thiết bị kiểm tra và đo lường
Một số hệ thống kiểm tra công nghiệp yêu cầu các cụm cơ khí di chuyển theo hành trình cố định để đưa sản phẩm đến vị trí đo. Cụm dẫn hướng có độ ổn định phù hợp sẽ góp phần hạn chế sai lệch cơ khí trong quá trình kiểm tra.
7. Máy sản xuất và gia công linh kiện điện tử
Trong thiết bị sản xuất linh kiện điện tử, cơ cấu chuyển động tuyến tính được sử dụng để di chuyển bàn gá, cụm cấp phôi và các bộ phận hỗ trợ lắp ráp. Việc lựa chọn đúng cấp tiền tải và tải trọng giúp hệ thống đáp ứng yêu cầu vận hành của từng loại máy.
Tùy thuộc vào kết cấu thiết bị, HLG45FL-Z1 HepcoMotion Vietnam cần được kết hợp với ray dẫn hướng tương thích và các phụ kiện cần thiết để đảm bảo khả năng hoạt động đồng bộ.
Hướng dẫn lựa chọn model HLG45FL-Z1 HepcoMotion Vietnam
Để lựa chọn đúng HLG45FL-Z1 HepcoMotion Vietnam, doanh nghiệp và kỹ sư thiết kế cần xem xét nhiều yếu tố kỹ thuật thay vì chỉ dựa trên kích thước hoặc mã sản phẩm.
1. Xác định tải trọng làm việc
Trước tiên, cần xác định tổng tải trọng mà cụm dẫn hướng phải tiếp nhận. Tải trọng bao gồm khối lượng bàn trượt, phôi gia công, thiết bị lắp trên bàn và các lực phát sinh trong quá trình vận hành.
Cần phân biệt tải trọng động và tải trọng tĩnh để lựa chọn cấu hình phù hợp. Không nên sử dụng trực tiếp tải cơ bản trong catalogue làm tải trọng vận hành cho phép.
2. Kiểm tra mô-men tác dụng
Đối với các cơ cấu có tải đặt lệch tâm, ngoài lực tác dụng trực tiếp còn xuất hiện mô-men quanh các trục. Kỹ sư cần kiểm tra các thành phần mô-men để đảm bảo hệ thống dẫn hướng không bị quá tải.
Đây là yếu tố quan trọng khi sử dụng phiên bản FL có thiết kế mặt bích kéo dài trong những ứng dụng mang tải không đồng đều.
3. Xác định cấp tiền tải
Cấp Z1 là tiền tải nhẹ, phù hợp với những yêu cầu nhất định về độ rơ và độ cứng vững. Nếu hệ thống cần độ cứng cao hơn hoặc có yêu cầu chuyển động đặc biệt, cần trao đổi với bộ phận kỹ thuật để xác định cấp tiền tải thích hợp.
4. Kiểm tra kích thước lắp đặt
Cần đối chiếu kích thước block, khoảng cách lỗ bắt vít, chiều rộng ray, chiều dài ray và không gian lắp đặt thực tế.
Đối với hệ thống thay thế, nên kiểm tra trực tiếp mã sản phẩm đang sử dụng để tránh nhầm lẫn giữa các phiên bản F, FL, R hoặc RL.
5. Lựa chọn ray dẫn hướng tương thích
Con trượt và ray dẫn hướng phải thuộc cấu hình tương thích theo catalogue của HepcoMotion. Không nên kết hợp các sản phẩm chỉ vì chúng có cùng kích thước danh nghĩa.
6. Xem xét điều kiện môi trường
Các yếu tố như bụi kim loại, độ ẩm, nhiệt độ, dầu cắt gọt và tần suất hoạt động có thể ảnh hưởng đến tuổi thọ của hệ thống dẫn hướng. Doanh nghiệp cần xác định điều kiện làm việc để lựa chọn phương án bảo vệ và bảo dưỡng phù hợp.
7. Kiểm tra mã sản phẩm trước khi đặt hàng
Khi đặt mua HLG45FL-Z1 HepcoMotion Vietnam, khách hàng nên cung cấp đầy đủ mã sản phẩm, thông tin ray đang sử dụng, kích thước lắp đặt và yêu cầu kỹ thuật của máy.
Việc xác nhận chính xác model giúp hạn chế sai sót trong quá trình đặt hàng, thay thế và lắp ráp thiết bị.
Hướng dẫn lắp đặt và bảo dưỡng HLG45FL-Z1 HepcoMotion Vietnam
Để HLG45FL-Z1 HepcoMotion Vietnam hoạt động ổn định, quá trình lắp đặt cần được thực hiện đúng yêu cầu kỹ thuật.
Trước khi lắp đặt, cần vệ sinh bề mặt ray, kiểm tra độ phẳng của bệ đỡ và đảm bảo không có bụi bẩn hoặc dị vật trên đường chạy của con trượt. Các vị trí liên kết phải được gia công chính xác để tránh gây biến dạng hoặc tạo ứng suất không cần thiết cho cụm dẫn hướng.
Khi lắp block lên ray, cần thao tác cẩn thận, tránh va đập mạnh làm ảnh hưởng đến hệ thống bi bên trong. Bu lông cố định cần được siết theo lực siết phù hợp với hướng dẫn kỹ thuật.
Trong quá trình sử dụng, cần kiểm tra định kỳ tình trạng bôi trơn, độ êm của chuyển động và dấu hiệu bất thường như tiếng ồn, rung động hoặc hiện tượng kẹt trượt. Nếu thiết bị hoạt động trong môi trường nhiều bụi hoặc phoi kim loại, cần có phương án vệ sinh và bảo vệ phù hợp.
Việc bảo dưỡng đúng cách giúp duy trì khả năng vận hành, hạn chế hao mòn và hỗ trợ kéo dài tuổi thọ của hệ thống.
Liên hệ mua HLG45FL-Z1 HepcoMotion Vietnam chính hãng tại Song Thành Công
Nếu doanh nghiệp đang cần tìm mua HLG45FL-Z1 HepcoMotion Vietnam để lắp đặt cho máy móc mới, thay thế linh kiện hoặc bảo trì hệ thống tự động hóa, Công ty Song Thành Công sẵn sàng hỗ trợ tư vấn và cung cấp thông tin sản phẩm.
Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi.
Khi liên hệ, khách hàng có thể cung cấp mã sản phẩm, hình ảnh thiết bị hiện tại hoặc thông số kỹ thuật của hệ thống để được hỗ trợ kiểm tra và lựa chọn cấu hình phù hợp.
Thông tin liên hệ:
- Website: https://stock.stc-vietnam.com/
- Hotline tư vấn: 0898 788 268
- Email: ha@songthanhcong.com
- Email: marketing@songthanhcong.com
Song Thành Công luôn hướng đến việc cung cấp giải pháp thiết bị công nghiệp phù hợp với nhu cầu thực tế của doanh nghiệp, hỗ trợ khách hàng trong quá trình lựa chọn, lắp đặt và vận hành.
HLG45FL-Z1 HepcoMotion Vietnam là giải pháp con trượt dẫn hướng tuyến tính đáng cân nhắc cho các hệ thống cần kết cấu chắc chắn, chuyển động ổn định và khả năng tiếp nhận tải trọng lớn. Liên hệ Song Thành Công để được tư vấn model, kiểm tra thông số kỹ thuật và nhận báo giá sản phẩm phù hợp với nhu cầu sử dụng.
