Giới thiệu sản phẩm HPD2-100RD CCS Inc Vietnam

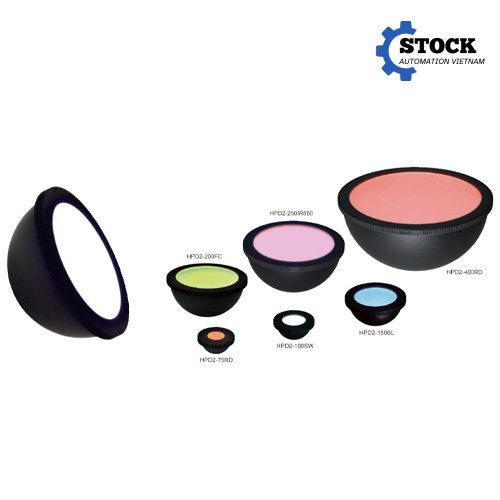

HPD2-100RD CCS Inc Vietnam là đèn chiếu sáng LED dạng Dome thuộc dòng HPD2 của CCS Inc., được thiết kế chuyên dụng cho các hệ thống thị giác máy, kiểm tra ngoại quan và xử lý hình ảnh công nghiệp. Sản phẩm sử dụng nguồn sáng LED màu đỏ với bước sóng cực đại 635 nm, kết hợp cấu trúc chiếu sáng dạng vòm giúp phân bổ ánh sáng đồng đều lên bề mặt vật thể cần kiểm tra.
Trong hệ thống machine vision, chất lượng ánh sáng có ảnh hưởng trực tiếp đến khả năng nhận diện hình dạng, biên dạng, ký tự, khuyết tật và các đặc điểm bề mặt của sản phẩm. Một camera công nghiệp dù có độ phân giải cao vẫn có thể cho kết quả không ổn định nếu ánh sáng không phù hợp. HPD2-100RD được phát triển để tạo vùng chiếu sáng rộng và tương đối đồng nhất, hỗ trợ camera thu nhận hình ảnh rõ ràng hơn trong các bài toán kiểm tra tự động.
Đèn HPD2-100RD có đường kính ngoài 116 mm, đường kính trong 66 mm và chiều cao 57,4 mm. Thiết kế này tạo ra vùng chiếu sáng dạng vòm bao quanh khu vực quan sát của camera, phù hợp với những ứng dụng cần hạn chế vùng sáng không đồng đều hoặc hiện tượng phản xạ mạnh trên bề mặt sản phẩm.
Một điểm đáng chú ý của dòng HPD2 là cấu trúc Dome sử dụng LED bố trí trên bề mặt kết hợp với bộ phận khuếch tán phản xạ bên trong. Ánh sáng được phân tán trong cấu trúc vòm trước khi chiếu xuống vật thể, từ đó tạo vùng sáng rộng và đồng đều hơn so với phương pháp chiếu sáng LED trực tiếp thông thường.
HPD2-100RD sử dụng nguồn 24 VDC, công suất tiêu thụ tối đa 17 W, làm mát bằng phương pháp tự nhiên và không yêu cầu quạt cưỡng bức. Đây là lựa chọn phù hợp cho các hệ thống kiểm tra tự động cần thiết bị chiếu sáng nhỏ gọn, dễ tích hợp và hoạt động ổn định trong môi trường sản xuất.
Đặc điểm kỹ thuật nổi bật
HPD2-100RD được thiết kế tập trung vào yêu cầu chiếu sáng trong hệ thống thị giác máy. Các thông số chính của sản phẩm gồm:
- Model: HPD2-100RD
- Thương hiệu: CCS Inc.
- Loại sản phẩm: Đèn LED Dome cho hệ thống thị giác máy
- Màu LED: Đỏ
- Bước sóng cực đại: 635 nm typ.
- Điện áp đầu vào: 24 VDC
- Công suất tiêu thụ: tối đa 17 W
- Đường kính ngoài: 116 mm
- Đường kính trong: 66 mm
- Chiều cao: 57,4 mm
- Chiều dài cáp: 300 mm
- Đầu nối đầu vào: SMR-03V-B
- Vật liệu vỏ: hợp kim nhôm và nhựa
- Phương pháp làm mát: Làm mát tự nhiên
- Khối lượng: tối đa 160 g
- Nhiệt độ vận hành: 0 đến 40°C
- Độ ẩm vận hành: 20 đến 85%RH, không ngưng tụ
- Nhiệt độ lưu trữ: -20 đến 60°C
- Tiêu chuẩn: CE, UKCA, RoHS, IEC 62471 Exempt
Các thông số trên cho thấy HPD2-100RD có kích thước tương đối nhỏ so với khả năng tạo vùng chiếu sáng dạng Dome. Nguồn cấp 24 VDC cũng thuận tiện khi tích hợp vào tủ điều khiển, hệ thống PLC hoặc bộ điều khiển đèn chuyên dụng đang được sử dụng phổ biến trong dây chuyền tự động hóa.
Về kết nối, HPD2-100RD sử dụng đầu vào SMR-03V-B với sơ đồ cực tính gồm chân 1 là cực dương, chân 3 là cực âm và chân 2 không kết nối. Cáp đi kèm có chiều dài 300 mm. Khi thiết kế hệ thống, cần kiểm tra tương thích giữa đèn, cáp kết nối và bộ điều khiển nguồn trước khi đưa thiết bị vào vận hành.
HPD2-100RD cũng hỗ trợ tùy chọn thay đổi hình dạng khẩu độ phía camera thành dạng vuông 30 mm theo yêu cầu đặt hàng đặc biệt. Với cấu hình này, chiều cao của đèn được điều chỉnh còn 56,7 mm. Tùy chọn này có thể hữu ích trong những hệ thống camera hoặc cụm quang học có yêu cầu hình học riêng.
Ưu điểm khi sử dụng HPD2-100RD
HPD2-100RD mang lại lợi thế rõ rệt trong những ứng dụng cần kiểm tra hình ảnh ổn định. Cấu trúc chiếu sáng dạng Dome giúp ánh sáng được phân tán trước khi đến bề mặt sản phẩm, tạo vùng chiếu sáng rộng và đồng đều. Điều này đặc biệt hữu ích khi camera cần quan sát các bề mặt có hình dạng không hoàn toàn phẳng hoặc các chi tiết có nguy cơ tạo bóng khi sử dụng đèn chiếu trực tiếp.
Ánh sáng đỏ với bước sóng cực đại 635 nm có thể được lựa chọn để tạo độ tương phản phù hợp giữa đối tượng và nền trong nhiều bài toán xử lý ảnh. Việc lựa chọn màu ánh sáng cần dựa trên màu sắc, vật liệu, độ phản xạ của sản phẩm và loại camera được sử dụng. Do đó, HPD2-100RD không nên được lựa chọn chỉ dựa trên kích thước mà cần xem xét tổng thể yêu cầu quang học của hệ thống.
Một ưu điểm khác của HPD2-100RD là thiết kế nhỏ gọn. Đường kính ngoài 116 mm và chiều cao 57,4 mm giúp đèn có thể được bố trí gần camera hoặc khu vực kiểm tra mà không chiếm quá nhiều không gian. Khối lượng tối đa chỉ khoảng 160 g cũng giúp việc lắp đặt trên các cụm gá camera trở nên thuận tiện hơn.
Thiết bị sử dụng nguồn 24 VDC và làm mát tự nhiên. Không sử dụng quạt làm mát giúp cấu trúc đèn đơn giản hơn, hạn chế các bộ phận chuyển động và thuận tiện cho việc tích hợp vào các hệ thống tự động hóa công nghiệp.
Đối với các dây chuyền kiểm tra liên tục, việc sử dụng nguồn sáng chuyên dụng còn giúp tiêu chuẩn hóa điều kiện chiếu sáng giữa các chu kỳ kiểm tra. Khi cường độ và vị trí chiếu sáng được kiểm soát ổn định, camera có điều kiện thu nhận hình ảnh nhất quán hơn, qua đó hỗ trợ hệ thống xử lý ảnh phát hiện sản phẩm lỗi và phân loại sản phẩm.
Ứng dụng thực tế
HPD2-100RD được sử dụng trong các hệ thống thị giác máy và kiểm tra ngoại quan tự động, đặc biệt khi cần nguồn sáng LED màu đỏ và vùng chiếu sáng dạng Dome.
Trong dây chuyền sản xuất linh kiện điện tử, đèn có thể được sử dụng để hỗ trợ camera kiểm tra vị trí linh kiện, hình dạng sản phẩm, tình trạng lắp ráp hoặc các đặc điểm bề mặt. Khi kết hợp với camera công nghiệp và phần mềm xử lý ảnh, HPD2-100RD trở thành một thành phần của hệ thống kiểm tra tự động.
Trong ngành cơ khí chính xác, nguồn sáng dạng Dome có thể được bố trí để kiểm tra chi tiết gia công, nhận dạng biên dạng, kiểm tra sự hiện diện của linh kiện hoặc phát hiện những sai khác về hình dạng. Cách bố trí ánh sáng cần được thiết kế dựa trên hình học của chi tiết và góc quan sát của camera.
Đối với ngành bao bì và sản xuất hàng tiêu dùng, HPD2-100RD có thể được ứng dụng trong hệ thống kiểm tra nhãn, vị trí in, hình dạng bao bì, nhận diện sản phẩm hoặc kiểm tra sự hiện diện của các chi tiết. Ánh sáng đỏ có thể được lựa chọn khi tạo được độ tương phản tốt hơn giữa đối tượng cần kiểm tra và nền.
Trong dây chuyền tự động hóa, sản phẩm cũng có thể được kết hợp với cảm biến, camera vision, PLC, robot công nghiệp và bộ điều khiển chiếu sáng để hình thành một trạm kiểm tra tự động. Tùy vào yêu cầu của từng dây chuyền, đèn có thể được lắp cố định trên cụm camera hoặc trên cơ cấu gá riêng nhằm tạo khoảng cách và góc chiếu phù hợp.
CCS cũng cung cấp các bộ điều khiển tương thích với dòng HPD2. Vì vậy, khi xây dựng một hệ thống hoàn chỉnh, cần lựa chọn đồng bộ đèn, bộ điều khiển, dây cáp và cơ cấu gá để đảm bảo nguồn sáng hoạt động đúng yêu cầu của ứng dụng.
Hướng dẫn lựa chọn model HPD2-100RD
Khi lựa chọn HPD2-100RD cho hệ thống thị giác máy, yếu tố đầu tiên cần xác định là màu sắc và đặc tính bề mặt của đối tượng cần kiểm tra. HPD2-100RD sử dụng ánh sáng đỏ với bước sóng cực đại 635 nm, vì vậy cần đánh giá trước khả năng tạo tương phản giữa sản phẩm và nền trong điều kiện thực tế.
Kích thước khu vực cần quan sát cũng là yếu tố quan trọng. HPD2-100RD có đường kính ngoài 116 mm và đường kính trong 66 mm. Khi thiết kế cụm camera, cần kiểm tra khoảng không gian lắp đặt, đường kính ống kính, khoảng cách từ đèn đến vật thể và vị trí tương đối giữa đèn với camera.
Tiếp theo, cần kiểm tra nguồn cấp. HPD2-100RD yêu cầu nguồn 24 VDC và công suất tối đa 17 W. Bộ nguồn hoặc bộ điều khiển phải đáp ứng đủ điện áp và công suất cần thiết. Nếu hệ thống sử dụng nhiều đèn, tổng công suất của toàn bộ thiết bị chiếu sáng cần được tính toán trước khi lựa chọn bộ nguồn và bộ điều khiển.
Đối với hệ thống yêu cầu điều khiển cường độ ánh sáng hoặc đồng bộ thời điểm phát sáng với quá trình chụp ảnh, cần xem xét bộ điều khiển phù hợp thay vì chỉ cấp nguồn trực tiếp cho đèn. Việc sử dụng bộ điều khiển chuyên dụng giúp hệ thống có phương án quản lý ánh sáng phù hợp với chu kỳ chụp và yêu cầu xử lý ảnh.
Ngoài HPD2-100RD, dòng HPD2 còn có các model sử dụng màu ánh sáng khác như trắng và xanh. HPD2-100SW là phiên bản ánh sáng trắng có cùng kích thước cơ bản, trong khi HPD2-100BL sử dụng ánh sáng xanh. Việc lựa chọn giữa các model cần dựa trên đặc tính vật thể, camera, ống kính, độ phản xạ và yêu cầu tương phản của bài toán kiểm tra.
Nếu hệ thống đang sử dụng model HPD-100RD thế hệ trước, cần lưu ý HPD-100RD đã được CCS công bố ngừng sản xuất và HPD2-100RD là model thay thế. HPD2-100RD có đường kính trong 66 mm, trong khi HPD-100RD trước đây có đường kính trong 25 mm, do đó không nên mặc định rằng hai model có thể thay thế cơ học trực tiếp mà không kiểm tra lại thiết kế gá và hệ thống quang học.
Với các dự án mới, khách hàng nên cung cấp kích thước vật thể, khoảng cách camera đến sản phẩm, loại camera, loại ống kính, màu sắc bề mặt và mục tiêu kiểm tra. Từ những thông tin này, đội ngũ kỹ thuật có thể xác định cấu hình đèn phù hợp hơn thay vì chỉ lựa chọn theo kích thước danh nghĩa.
Liên hệ mua hàng HPD2-100RD CCS Inc Vietnam
Song Thành Công cung cấp HPD2-100RD CCS Inc Vietnam cho các hệ thống tự động hóa, machine vision và kiểm tra ngoại quan công nghiệp tại Việt Nam. Sản phẩm được cung cấp theo cấu hình kỹ thuật phù hợp với yêu cầu dự án, kèm tài liệu kỹ thuật cần thiết để phục vụ quá trình thiết kế, lắp đặt và vận hành.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi.
Đối với nhu cầu mua HPD2-100RD, thay thế model chiếu sáng hiện hữu hoặc xây dựng hệ thống đèn cho camera công nghiệp, khách hàng nên cung cấp thông tin về model camera, ống kính, kích thước sản phẩm và yêu cầu kiểm tra. Song Thành Công có thể hỗ trợ kiểm tra cấu hình và tư vấn phương án phù hợp trước khi đặt hàng.
HPD2-100RD là lựa chọn chuyên dụng cho các hệ thống cần đèn LED Dome màu đỏ, kích thước nhỏ gọn, nguồn 24 VDC và khả năng tạo vùng chiếu sáng đồng đều. Với thiết kế dành cho machine vision và khả năng tích hợp cùng các bộ điều khiển chiếu sáng của CCS, HPD2-100RD phù hợp cho nhiều bài toán kiểm tra ngoại quan và xử lý hình ảnh trong dây chuyền tự động hóa công nghiệp.
