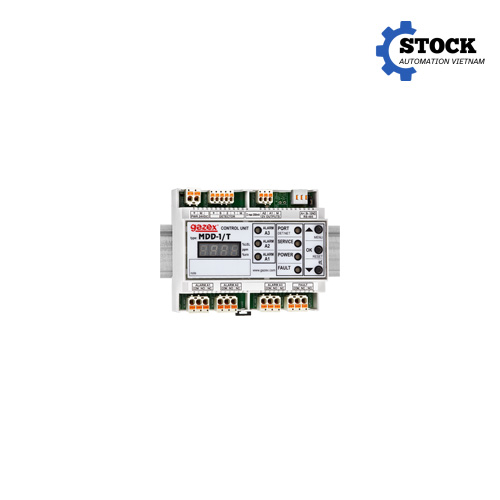

MDD-1-T 5901769651449 GAZEX Vietnam

Mô tả

Giới thiệu sản phẩm MDD-1-T 5901769651449 GAZEX Vietnam

MDD-1-T 5901769651449 là module điều khiển địa chỉ (Addressable Control Unit) của GAZEX, dùng trong hệ thống phát hiện khí kỹ thuật (gas detection systems). Module này đóng vai trò trung gian giữa cảm biến khí và mạng truyền thông RS-485 theo chuẩn MODBUS RTU, giúp hệ thống giám sát an toàn công nghiệp hoạt động linh hoạt, chính xác và mở rộng dễ dàng.

Tính năng kỹ thuật nổi bật của MDD-1-T 5901769651449

1. Kết nối cảm biến linh hoạt & chuẩn giao tiếp số

• Module hỗ trợ kết nối 1 detector loại đo liên tục (DEX/P, DG/P) hoặc detector ngưỡng (DEX/F, DG/F, DG.EN).

• Giao tiếp với mạng RS-485 cách ly galvanic, sử dụng giao thức MODBUS RTU – tiêu chuẩn phổ biến trong tự động hóa và hệ thống SCADA.

2. Cảnh báo đa cấp & chế độ vận hành linh hoạt

• Có thể thiết lập 3 mức cảnh báo (A1, A2, A3) cho detector loại đo liên tục, hoặc 2 mức cho detector ngưỡng.

• Hỗ trợ các chế độ như “WITH MEMORY”, “WITHOUT MEMORY”, “UPHOLDING”, “A3 MODE”, “SERVICE” để đáp ứng yêu cầu hệ thống thực tế.

3. Đầu ra điều khiển & tín hiệu

• Hai ngõ ra 12 V DC alarm outputs cho A1 và A2 dùng để kích hoạt cảnh báo quang – âm thanh.

• Bốn relay cách ly galvanic (A1, A2, A3, fault) để điều khiển quạt, van, tủ điện hoặc liên kết vào PLC/BAS/SCADA.

• Có phiên bản tuỳ chọn tích hợp 4-20 mA (MDD-1/T/420) hoặc 2-10 V (MDD-1/T/V10) để điều khiển biến tần (inverter) hoặc hệ thống analog.

4. Hiển thị & ghi sự kiện

• LED hiển thị giá trị đo, trạng thái cảnh báo & lỗi, trạng thái relay.

• Ghi lại tối đa 200 sự kiện (bắt đầu, kết thúc, nguồn cảnh báo) vào bộ nhớ không mất dữ liệu (non-volatile).

5. Cơ cấu & cấp nguồn

• Cấp nguồn chuẩn 24 V DC.

• Kích thước nhỏ gọn: 106 × 90 × 65 mm, gắn trên ray TS35.

• Khung vỏ ABS/PC chắc chắn, đầu nối nhanh (không cần ốc vặn), dễ lắp đặt & bảo trì.

Ứng dụng trong hệ thống tự động hóa & giám sát khí MDD-1-T 5901769651449

• Module MDD-1-T 5901769651449 dùng trong mạng Digital Gas Detection System (DGDS) của GAZEX, khi đó mỗi module được xem như một “detector” trong hệ thống mạng.

• Phù hợp dùng trong nhà máy hóa chất, kho khí gas, phòng máy, hệ thống HVAC, khu vực nguy hiểm khí, trung tâm xử lý nước thải.

• Khi kết hợp với bộ điều khiển trung tâm như MDD-256/T – module MDD-1-T sẽ cho phép mở rộng số lượng điểm đo mà không làm tăng phức tạp đường dây truyền thông.

• Với đầu ra relay và analog, module có thể tích hợp vào hệ thống PLC/SCADA để kích hoạt cảnh báo, điều khiển tự động quạt hút, van đóng/mở, hệ thống thông gió khi nồng độ khí vượt ngưỡng.

Hướng dẫn lắp đặt & cấu hình cơ bản

1. Gắn module MDD-1-T 5901769651449 lên thanh ray TS35 trong tủ điện hoặc giá thiết bị.

2. Kết nối nguồn 24 V DC.

3. Nối detector (DEX hoặc DG) vào module theo hướng dẫn của GAZEX (đường dây tín hiệu và nguồn).

4. Nối bus RS-485 mạng chung qua đầu nối cách ly.

5. Cài đặt địa chỉ Modbus của module (mỗi module phải có địa chỉ riêng biệt).

6. Qua phần mềm cấu hình DETnet View – cấu hình các tham số: mức cảnh báo, độ trễ, chế độ hoạt động (WITH MEMORY, A3 MODE, …)

7. Kiểm tra LED trạng thái, kiểm tra rơle hoạt động đúng khi vượt ngưỡng thử.

Lợi ích khi dùng MDD-1-T 5901769651449 trong hệ thống khí

• Giảm thiểu rủi ro sai sót điện tử nhờ giao tiếp số và cách ly galvanic.

• Dễ dàng quản lý, mở rộng hệ thống khi cần thêm điểm đo mà không phải chạy thêm dây riêng lẻ.

• Tích hợp linh hoạt vào hệ thống tự động hóa hiện có như SCADA, DCS, PLC.

• Hỗ trợ chế độ hoạt động thông minh giúp hệ thống thích ứng theo yêu cầu vận hành (tự giữ cảnh báo, ghi nhớ, tắt cảm biến khi quá áp).

• Ghi nhớ lịch sử cảnh báo giúp truy xuất và xác minh sự cố sau này.
