Giới thiệu sản phẩm

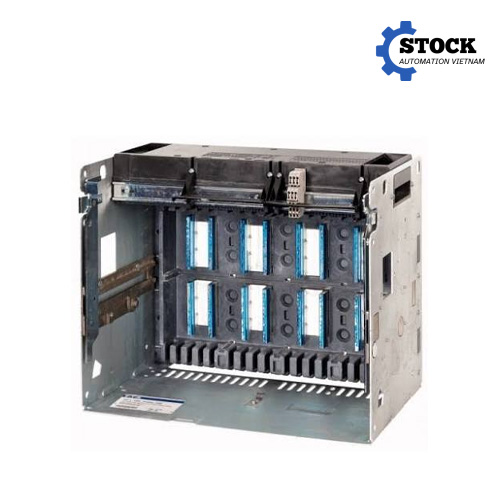

183963 + IZMX-CAS404-3200-1 MOELLER là cassette dùng cho dòng máy cắt không khí ACB IZMX/INX của Eaton Moeller, được thiết kế cho cấu hình thiết bị dạng kéo rút (withdrawable) với dòng định mức lên đến 3200A. Đây là thành phần cơ khí và kết nối quan trọng trong hệ thống máy cắt hạ thế công suất lớn, cho phép thiết bị đóng cắt được lắp đặt theo dạng kéo rút, thuận tiện hơn cho quá trình vận hành, kiểm tra, bảo trì và thay thế.
Mã sản phẩm 183963 tương ứng với +IZMX-CAS404-3200-1, thuộc cấu hình cassette 4 cực dành cho máy cắt IZMX40 hoặc thiết bị tương thích trong dòng IZMX/INX. Sản phẩm sử dụng kết nối mạch chính dạng thanh dẫn (rail connection), phù hợp với các hệ thống tủ điện phân phối hạ thế có yêu cầu dòng điện lớn và cần khả năng bảo trì thiết bị đóng cắt thuận tiện.
Khác với một máy cắt ACB hoàn chỉnh, cassette IZMX-CAS404-3200-1 là bộ phận đế/cassette được sử dụng kết hợp với máy cắt phù hợp. Khi được lắp trong tủ điện, cassette tạo thành vị trí lắp đặt và kết nối cho máy cắt dạng withdrawable, giúp máy cắt có thể di chuyển giữa các trạng thái làm việc theo thiết kế của hệ thống.
Với cấu hình 4P và 3200A, 183963 + IZMX-CAS404-3200-1 MOELLER hướng đến các hệ thống phân phối điện công suất lớn như tủ điện tổng hạ thế, hệ thống phân phối điện nhà máy, trung tâm dữ liệu, cơ sở hạ tầng và các công trình thương mại có phụ tải điện lớn.
Theo thông tin kỹ thuật của Eaton, sản phẩm có kích thước khoảng 584 mm chiều sâu, 597 mm chiều cao và 521 mm chiều rộng, khối lượng khoảng 35 kg. Thiết bị có dải nhiệt độ môi trường vận hành từ -25°C đến +70°C và đáp ứng yêu cầu RoHS.
Đặc điểm kỹ thuật nổi bật
183963 + IZMX-CAS404-3200-1 MOELLER được thiết kế chuyên dụng cho hệ thống máy cắt dạng kéo rút, với các thông số chính cần lưu ý:
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Eaton Moeller |
| Mã sản phẩm | 183963 |
| Mã cấu hình | +IZMX-CAS404-3200-1 |
| Dòng sản phẩm | IZMX/INX |
| Loại thiết bị | Cassette cho ACB |
| Dòng định mức | 3200A |
| Số cực | 4 cực (4P) |
| Kiểu lắp đặt | Withdrawable – dạng kéo rút |
| Kiểu kết nối mạch chính | Rail connection |
| Thiết bị tương thích | IZMX40…4-…W / INX40…4-…W |
| Chiều sâu | 584 mm |
| Chiều cao | 597 mm |
| Chiều rộng | 521 mm |
| Khối lượng | Khoảng 35 kg |
| Nhiệt độ môi trường | -25°C đến +70°C |
| Tiêu chuẩn môi trường | RoHS conform |
Các thông số trên cho thấy IZMX-CAS404-3200-1 không phải là một phụ kiện đấu nối thông thường mà là cassette công suất lớn dành cho hệ thống ACB. Thiết kế 4 cực cho phép sử dụng trong những hệ thống cần đóng cắt đồng thời các cực của mạch điện theo cấu hình máy cắt tương ứng.
Một đặc điểm đáng chú ý là cassette sử dụng rail connection cho mạch chính. Kiểu kết nối này được thiết kế để phối hợp với cấu trúc máy cắt dạng withdrawable, thay vì đấu nối cố định trực tiếp như các thiết bị dạng fixed. Khi lựa chọn đúng cấu hình máy cắt và cassette, việc đưa thiết bị vào hoặc rút thiết bị ra khỏi vị trí lắp đặt có thể được thực hiện theo cơ cấu được thiết kế của hệ thống.
Mã 183963 thuộc nhóm cassette 4 cực 3200A có trang bị arcing chamber cover. Theo tài liệu sản phẩm, cấu hình này được cung cấp cùng các đầu nối mạch điều khiển theo tùy chọn đặt hàng và hệ thống terminal được đấu dây theo cấu hình điện tương ứng. Vì vậy, khi thay thế hoặc đặt mua cassette, cần kiểm tra chính xác cấu hình máy cắt, sơ đồ điều khiển và các tùy chọn terminal đang sử dụng trong tủ điện.
Một điểm quan trọng trong quá trình mua hàng là không nên chỉ dựa vào thông số 3200A. Các mã cassette trong dòng IZMX có nhiều phiên bản gần giống nhau về ngoại hình nhưng khác dòng định mức, số cực hoặc cấu hình đầu nối phụ. Ví dụ, mã 183964 có tên cơ bản tương tự IZMX-CAS404-3200-1 nhưng là phiên bản không có terminal block cho mạch điều khiển, trong khi mã 183963 có dấu “+” và cấu hình khác. Do đó, việc đối chiếu đầy đủ mã catalog trước khi đặt hàng là cần thiết để tránh chọn nhầm phiên bản.
Ưu điểm khi sử dụng 183963 + IZMX-CAS404-3200-1 MOELLER
Một trong những ưu điểm quan trọng của 183963 + IZMX-CAS404-3200-1 MOELLER là khả năng hỗ trợ cấu hình ACB dạng withdrawable. Với hệ thống điện công nghiệp, khả năng kéo rút máy cắt mang lại sự thuận tiện đáng kể trong công tác kiểm tra, bảo dưỡng và thay thế thiết bị.
Khi máy cắt được thiết kế theo dạng kéo rút, kỹ thuật viên có thể thao tác đưa thiết bị ra khỏi vị trí làm việc theo cơ cấu của hệ thống thay vì phải tháo toàn bộ các kết nối chính như ở cấu hình lắp cố định. Điều này đặc biệt hữu ích đối với các tủ điện công suất lớn, nơi việc bảo trì thường yêu cầu quy trình cô lập nguồn và thao tác thiết bị có kiểm soát.
Thiết kế cassette 4 cực 3200A cũng phù hợp với các hệ thống phân phối điện có công suất lớn. Dòng định mức 3200A cho phép cassette đáp ứng cấu hình máy cắt IZMX40 tương ứng trong các hệ thống cần khả năng mang dòng cao.
IZMX-CAS404-3200-1 còn giúp tiêu chuẩn hóa vị trí lắp đặt của máy cắt trong tủ điện. Khi sử dụng đúng cassette theo thiết kế của nhà sản xuất, máy cắt, kết nối mạch chính và các đầu nối phụ được bố trí theo cấu hình tương thích, giúp giảm rủi ro phát sinh do sử dụng các bộ phận không đồng bộ.
Đối với hoạt động bảo trì, đây cũng là một lợi thế thực tế. Khi cần kiểm tra hoặc thay thế máy cắt, việc sử dụng cấu hình withdrawable có thể giúp kỹ thuật viên thực hiện công việc thuận tiện hơn, đặc biệt tại những tủ điện mà không gian thao tác hạn chế.
Ngoài ra, sản phẩm có khả năng làm việc trong dải nhiệt độ môi trường từ -25°C đến +70°C, phù hợp với nhiều môi trường lắp đặt công nghiệp. Kích thước và khối lượng được nhà sản xuất xác định rõ giúp đơn vị thiết kế tủ điện có cơ sở để kiểm tra không gian lắp đặt, kết cấu cơ khí và phương án vận chuyển trước khi triển khai.
Ứng dụng thực tế
183963 + IZMX-CAS404-3200-1 MOELLER được sử dụng trong các hệ thống điện hạ thế công suất lớn, đặc biệt là những hệ thống sử dụng máy cắt không khí ACB dòng IZMX/INX dạng withdrawable.
Trong tủ điện tổng hạ thế, cassette có thể được sử dụng làm vị trí lắp đặt cho máy cắt 4 cực 3200A tương thích. Đây thường là những tủ điện có vai trò phân phối nguồn chính cho nhà máy, tòa nhà hoặc khu vực phụ tải lớn.
Trong nhà máy công nghiệp, cassette có thể được sử dụng trong các tủ phân phối chính, tủ MSB hoặc các hệ thống phân phối điện cần khả năng bảo trì máy cắt thuận tiện. Đặc biệt với các dây chuyền sản xuất yêu cầu tính liên tục của nguồn điện, việc sử dụng thiết bị dạng withdrawable giúp hỗ trợ quy trình bảo trì theo cấu hình thiết kế của tủ.
Đối với trung tâm dữ liệu, hệ thống điện thường có nhiều cấp phân phối và yêu cầu cao về khả năng quản lý thiết bị đóng cắt. Cassette 3200A có thể được sử dụng trong các cấu hình ACB phù hợp để tạo thành hệ thống đóng cắt và phân phối nguồn công suất lớn.
Sản phẩm cũng phù hợp với tòa nhà thương mại, cơ sở hạ tầng, hệ thống điện công nghiệp và các công trình có tủ điện phân phối hạ thế công suất cao. Việc sử dụng cassette đúng chủng loại giúp đồng bộ máy cắt với kết cấu tủ và hệ thống kết nối chính.
Tuy nhiên, 183963 + IZMX-CAS404-3200-1 không nên được lựa chọn chỉ dựa trên nhu cầu dòng điện 3200A. Cần kiểm tra đồng bộ giữa cassette, máy cắt ACB, số cực, cấu hình terminal điều khiển, kích thước tủ và phương án kết nối thực tế.
Hướng dẫn lựa chọn model 183963 + IZMX-CAS404-3200-1 MOELLER
Khi lựa chọn 183963 + IZMX-CAS404-3200-1 MOELLER, trước tiên cần xác định chính xác máy cắt đang sử dụng thuộc dòng IZMX40 hoặc INX40 và có cấu hình tương thích với cassette 4 cực. Theo dữ liệu của Eaton, mã 183963 được sử dụng cho cấu hình IZMX40…4-…W / INX40…4-…W, dòng định mức 3200A và số cực 4.
Tiếp theo cần xác nhận dòng định mức. Nếu hệ thống yêu cầu cassette cho máy cắt 3200A thì 183963 là lựa chọn thuộc đúng nhóm 3200A. Dòng cassette IZMX có nhiều mức khác nhau như 2000A, 2500A, 3200A và 4000A, vì vậy không nên thay thế tùy ý giữa các mức dòng chỉ vì hình dạng sản phẩm tương tự nhau.
Số cực cũng cần được kiểm tra. IZMX-CAS404-3200-1 là phiên bản 4 cực, trong khi dòng sản phẩm có cả phiên bản 3 cực. Nếu máy cắt hiện hữu là loại 4P, việc lựa chọn đúng cassette 4P là yêu cầu bắt buộc để đảm bảo tính tương thích cơ khí và điện.
Ngoài ra, cần kiểm tra
