Mô tả
Giới thiệu sản phẩm 4500S-1MPA GEOKON Vietnam

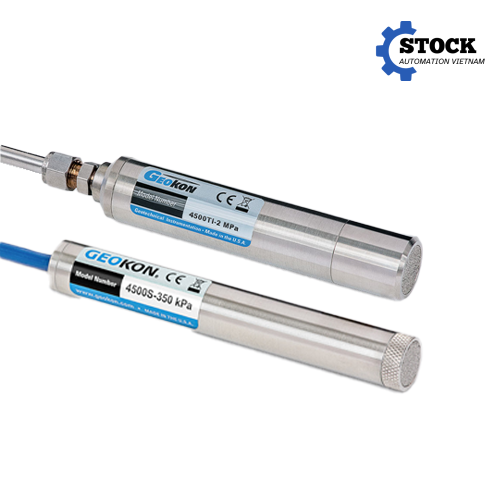

4500S-1MPA GEOKON Vietnam là cảm biến áp suất dạng dây rung (Vibrating Wire Pressure Transducer) được sử dụng để đo áp suất chất lỏng và áp suất nước trong các hệ thống quan trắc địa kỹ thuật, công trình thủy lợi, đập, hồ chứa, đường hầm, nền móng và nhiều ứng dụng giám sát công trình khác. Thiết bị thuộc dòng cảm biến áp suất 4500S của GEOKON, được thiết kế cho các hệ thống cần theo dõi áp suất ổn định trong thời gian dài và truyền tín hiệu về thiết bị đọc dữ liệu hoặc hệ thống thu thập dữ liệu.
Model 4500S-1MPA được cấu hình với dải đo danh định 1 MPa, phù hợp với các vị trí cần giám sát áp suất nước hoặc áp suất chất lỏng trong phạm vi tương ứng. Công nghệ đo bằng dây rung giúp cảm biến có khả năng duy trì tín hiệu ổn định trong môi trường quan trắc dài hạn. Tín hiệu từ cảm biến có thể được kết nối với thiết bị đọc chuyên dụng hoặc hệ thống datalogger tương thích để phục vụ việc ghi nhận, phân tích và theo dõi sự thay đổi của áp suất theo thời gian.
Trong các công trình địa kỹ thuật, áp suất nước thường là một trong những thông số quan trọng để đánh giá trạng thái làm việc của kết cấu và điều kiện nền đất. Sự thay đổi áp suất có thể liên quan đến mực nước, dòng thấm, tải trọng công trình hoặc những thay đổi về điều kiện địa chất. Vì vậy, việc lựa chọn một cảm biến có độ ổn định cao như 4500S-1MPA GEOKON Vietnam là yếu tố quan trọng đối với các hệ thống quan trắc cần hoạt động liên tục trong thời gian dài.
Đặc điểm kỹ thuật nổi bật
4500S-1MPA sử dụng nguyên lý cảm biến dây rung. Trong cấu trúc cảm biến, một dây rung được duy trì ở trạng thái dao động với tần số xác định. Khi áp suất tác động lên màng cảm biến, sự biến dạng cơ học của màng làm thay đổi sức căng của dây rung. Sự thay đổi này dẫn đến thay đổi tần số dao động. Thiết bị đọc sẽ thu nhận tín hiệu tần số và chuyển đổi thành giá trị áp suất tương ứng.
Khác với các cảm biến sử dụng tín hiệu điện áp hoặc dòng điện analog truyền thống, công nghệ dây rung dựa trên việc đo tần số dao động. Điều này giúp tín hiệu có khả năng chống ảnh hưởng của sự suy giảm tín hiệu trên tuyến cáp dài tốt hơn trong nhiều hệ thống quan trắc. Đây là đặc điểm đặc biệt hữu ích khi cảm biến được lắp đặt cách xa vị trí đặt bộ ghi dữ liệu.
Model 4500S-1MPA có dải đo 1 MPa. Khi lựa chọn cảm biến áp suất, dải đo cần được xác định dựa trên áp suất dự kiến tại vị trí lắp đặt thay vì chỉ lựa chọn theo giá trị áp suất lớn nhất của toàn hệ thống. Việc lựa chọn dải đo phù hợp giúp khai thác tốt phạm vi làm việc của cảm biến và hạn chế nguy cơ cảm biến phải hoạt động thường xuyên ở vùng quá sát giới hạn đo.
Cảm biến được thiết kế hướng đến các ứng dụng quan trắc lâu dài. Đây là yếu tố quan trọng trong các dự án mà thiết bị được lắp đặt bên trong công trình hoặc tại những vị trí khó tiếp cận để bảo trì, thay thế. Khi được lựa chọn, lắp đặt và hiệu chuẩn đúng yêu cầu, cảm biến có thể cung cấp dữ liệu phục vụ việc theo dõi xu hướng thay đổi của áp suất trong suốt quá trình vận hành công trình.
Một hệ thống hoàn chỉnh sử dụng 4500S-1MPA thường không chỉ bao gồm cảm biến mà còn có cáp tín hiệu, thiết bị đọc dây rung, bộ ghi dữ liệu hoặc hệ thống thu thập dữ liệu trung tâm. Tùy theo phương án quan trắc, tín hiệu từ nhiều cảm biến có thể được tập trung về cùng một hệ thống để theo dõi đồng thời nhiều điểm đo.
Cần lưu ý rằng thông số chính xác của toàn bộ hệ thống không chỉ phụ thuộc vào cảm biến. Thiết bị đọc, phương pháp lắp đặt, chiều dài và cấu hình cáp, điều kiện môi trường cũng như quy trình hiệu chuẩn đều có thể ảnh hưởng đến kết quả đo. Vì vậy, khi triển khai 4500S-1MPA trong một dự án thực tế, cần xem xét đồng bộ cả cảm biến và hệ thống thu thập dữ liệu.
Ưu điểm khi sử dụng 4500S-1MPA GEOKON Vietnam
Một trong những lợi thế đáng chú ý của 4500S-1MPA GEOKON Vietnam là khả năng đáp ứng các hệ thống quan trắc cần hoạt động ổn định trong thời gian dài. Với công nghệ dây rung, cảm biến phù hợp với những công trình mà việc kiểm tra hoặc thay thế thiết bị thường xuyên không thuận tiện.
Đối với các dự án địa kỹ thuật, khoảng cách giữa vị trí cảm biến và thiết bị thu thập dữ liệu có thể khá lớn. Cáp có thể được triển khai từ vị trí đo trong lòng đất, bên trong đập hoặc khu vực công trình đến tủ thiết bị đặt tại vị trí thuận tiện cho việc thu thập dữ liệu. Công nghệ tín hiệu tần số của cảm biến dây rung là một ưu điểm phù hợp với dạng hệ thống này.
4500S-1MPA cũng có thể được sử dụng trong các hệ thống có nhiều điểm đo. Khi kết hợp với thiết bị đọc hoặc datalogger phù hợp, dữ liệu từ nhiều cảm biến có thể được thu thập theo chu kỳ cài đặt trước. Người vận hành có thể sử dụng dữ liệu để đánh giá sự thay đổi áp suất theo thời gian, so sánh giữa các vị trí và phát hiện những biến động cần kiểm tra.
Một ưu điểm khác nằm ở khả năng ứng dụng trong các hệ thống quan trắc tự động. Thay vì phải thực hiện đo thủ công tại từng vị trí, cảm biến có thể được kết nối với hệ thống thu thập dữ liệu để thực hiện quá trình ghi nhận định kỳ. Điều này giúp giảm công việc kiểm tra tại hiện trường, đồng thời tạo ra chuỗi dữ liệu liên tục hơn cho công tác phân tích.
Trong những dự án yêu cầu độ tin cậy cao, việc sử dụng cảm biến chuyên dụng cho quan trắc địa kỹ thuật cũng giúp hệ thống được thiết kế đồng bộ hơn. 4500S-1MPA có thể được lựa chọn cùng các thiết bị đo khác của GEOKON để xây dựng hệ thống quan trắc nhiều thông số, tùy theo yêu cầu của từng công trình.
Ứng dụng thực tế
4500S-1MPA có thể được sử dụng trong nhiều hệ thống đo áp suất nước và áp suất chất lỏng phục vụ quan trắc công trình.
Trong các công trình đập và hồ chứa, cảm biến áp suất có thể được bố trí tại những vị trí cần theo dõi áp lực nước hoặc điều kiện thấm. Dữ liệu thu thập từ cảm biến có thể được kết hợp với thông tin về mực nước và các thông số quan trắc khác để phục vụ đánh giá trạng thái công trình.
Trong quan trắc địa kỹ thuật, cảm biến có thể được sử dụng để theo dõi áp suất nước trong đất tại các vị trí được thiết kế theo phương án quan trắc. Dữ liệu áp suất nước có thể hỗ trợ kỹ sư đánh giá sự thay đổi của điều kiện nền đất trong quá trình thi công hoặc vận hành.
Đối với đường hầm và các công trình ngầm, cảm biến áp suất có thể được sử dụng tại những khu vực cần giám sát điều kiện nước hoặc áp lực chất lỏng. Việc thu thập dữ liệu liên tục giúp giảm sự phụ thuộc vào các lần đo thủ công tại hiện trường.
Trong các dự án xây dựng nền móng và công trình lớn, 4500S-1MPA có thể được đưa vào hệ thống quan trắc cùng với cảm biến biến dạng, cảm biến chuyển vị, cảm biến nghiêng hoặc các loại cảm biến dây rung khác. Khi nhiều loại dữ liệu được thu thập đồng thời, kỹ sư có thể có cơ sở dữ liệu đầy đủ hơn để đánh giá diễn biến của công trình.
Ngoài ra, cảm biến áp suất dây rung còn phù hợp với các hệ thống nghiên cứu địa kỹ thuật, thí nghiệm hiện trường và các chương trình quan trắc cần thu thập dữ liệu trong thời gian dài. Tùy theo thiết kế hệ thống, cảm biến có thể được kết nối với thiết bị đọc tại hiện trường hoặc hệ thống ghi dữ liệu tự động.
Hướng dẫn lựa chọn model 4500S-1MPA GEOKON Vietnam
Khi lựa chọn 4500S-1MPA GEOKON Vietnam, thông số đầu tiên cần xác định là dải áp suất cần đo. Model 4500S-1MPA có dải đo danh định 1 MPa, do đó cần đối chiếu với áp suất dự kiến tại vị trí lắp đặt. Không nên lựa chọn dải đo chỉ dựa trên áp suất tối đa của toàn bộ hệ thống nếu điều kiện thực tế tại điểm đo thấp hơn đáng kể.
Tiếp theo cần xác định loại môi trường cần đo. Người sử dụng cần cung cấp thông tin về chất lỏng, nhiệt độ làm việc, điều kiện tiếp xúc với cảm biến và các yếu tố có khả năng gây ăn mòn. Những thông tin này giúp xác định cấu hình cảm biến và vật liệu phù hợp với môi trường thực tế.
Chiều dài cáp cũng là một thông số cần xác định ngay từ giai đoạn lập phương án. Vị trí cảm biến, vị trí tủ thu thập dữ liệu và tuyến đi cáp cần được tính toán để lựa chọn chiều dài phù hợp. Không nên chỉ xác định chiều dài cáp theo khoảng cách trực tiếp giữa hai vị trí mà cần tính đến đường đi thực tế của cáp trong công trình.
Thiết bị đọc và datalogger cũng cần được kiểm tra khả năng tương thích với cảm biến dây rung. Nếu dự án sử dụng nhiều loại cảm biến GEOKON, nên xem xét ngay từ đầu số lượng kênh đo, chu kỳ lấy mẫu, phương thức lưu trữ dữ liệu và khả năng kết nối với hệ thống giám sát trung tâm.
Đối với dự án quan trắc mới, người mua nên cung cấp bản vẽ vị trí lắp đặt, số lượng điểm đo, dải áp suất dự kiến, điều kiện môi trường, chiều dài cáp và yêu cầu về hệ thống thu thập dữ liệu. Dựa trên các thông tin này, đơn vị kỹ thuật có thể xác định cấu hình 4500S-1MPA phù hợp và kiểm tra thêm các thiết bị phụ trợ cần thiết.
Nếu hệ thống có nhiều điểm đo hoặc cần kết hợp cảm biến áp suất với các loại cảm biến địa kỹ thuật khác, nên xác định tổng thể cấu hình hệ thống thay vì chỉ lựa chọn riêng từng cảm biến. Cách tiếp cận này giúp hạn chế vấn đề không tương thích giữa cảm biến, thiết bị đọc, datalogger và hệ thống truyền dữ liệu sau khi lắp đặt.
4500S-1MPA GEOKON Vietnam phù hợp với những dự án cần đo áp suất trong phạm vi 1 MPa và yêu cầu hệ thống quan trắc ổn định, có khả năng triển khai trong thời gian dài. Tuy nhiên, việc lựa chọn model cuối cùng cần dựa trên điều kiện đo thực tế và yêu cầu kỹ thuật của từng công trình.
Liên hệ mua hàng
Công ty TNHH TM DV Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cung cấp sản phẩm cùng tài liệu kỹ thuật đầy đủ và hỗ trợ tư vấn lựa chọn thiết bị theo yêu cầu thực tế của từng dự án. Đối với các hệ thống quan trắc sử dụng 4500S-1MPA GEOKON Vietnam, Song Thành Công có thể hỗ trợ từ bước xác định thông số, lựa chọn cấu hình đến tư vấn thiết bị đọc và hệ thống thu thập dữ liệu phù hợp.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Khi gửi yêu cầu báo giá 4500S-1MPA GEOKON Vietnam, khách hàng nên cung cấp dải áp suất cần đo, môi trường sử dụng, số lượng cảm biến, chiều dài cáp dự kiến và thông tin về thiết bị đọc hoặc datalogger đang sử dụng. Đây là những dữ liệu quan trọng để Song Thành Công kiểm tra cấu hình và đề xuất phương án phù hợp với hệ thống quan trắc thực tế.
