Mô tả

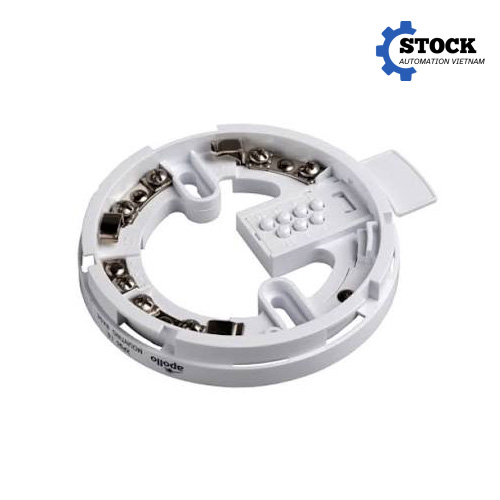

45681-215APO-EXP APOLLO Vietnam – Đế lắp đặt XPERT 7 I.S. cho hệ thống báo cháy địa chỉ trong khu vực nguy hiểm

Giới thiệu sản phẩm

45681-215APO-EXP APOLLO Vietnam là đế lắp đặt chuyên dụng XPERT 7 I.S. Base của Apollo Fire Detectors, được sử dụng trong hệ thống báo cháy địa chỉ XP95 dành cho các khu vực có yêu cầu về an toàn nội tại (Intrinsically Safe – I.S.). Sản phẩm được thiết kế để kết nối các đầu báo cháy Apollo I.S. với hệ thống đường loop, đồng thời tạo nền tảng cơ khí và điện để đầu báo được lắp đặt chắc chắn, thuận tiện cho công tác bảo trì và thay thế.

Model 45681-215APO-EXP thuộc nhóm phụ kiện lắp đặt cho các thiết bị báo cháy địa chỉ Apollo XP95 I.S. Trong hệ thống tương thích, đế này được sử dụng cùng các đầu báo I.S. như đầu báo khói quang địa chỉ 55000-640APO hoặc đầu báo nhiệt địa chỉ 55000-440APO. Các thiết bị I.S. của Apollo được thiết kế cho những khu vực mà việc hạn chế năng lượng điện trong thiết bị là yêu cầu quan trọng nhằm giảm nguy cơ gây cháy nổ.

Về bản chất, 45681-215APO-EXP không phải là một đầu báo cháy độc lập mà là đế lắp đặt dành cho đầu báo. Đế đảm nhiệm việc cố định đầu báo lên vị trí lắp đặt và tạo các điểm tiếp xúc điện cần thiết giữa thiết bị báo cháy với hệ thống dây dẫn. Thiết kế XPERT 7 giúp việc xác định địa chỉ và lắp đặt đầu báo trong hệ thống Apollo được thực hiện có hệ thống, phù hợp với các hệ thống báo cháy địa chỉ sử dụng giao thức XP95.

Theo tài liệu sản phẩm Apollo, 45681-215APO được xác định là I.S. mounting base for addressable detectors, thuộc nhóm thiết bị XP95 I.S. dành cho các ứng dụng báo cháy địa chỉ trong môi trường nguy hiểm. (Scribd)

Khi triển khai tại Việt Nam, việc lựa chọn đúng phiên bản đế I.S. có ý nghĩa quan trọng. Không nên sử dụng đế tiêu chuẩn thay thế cho đế I.S. chỉ dựa trên kích thước cơ khí, bởi hệ thống báo cháy trong khu vực nguy hiểm phải được xem xét đồng bộ giữa đầu báo, đế, thiết bị cách ly hoặc hàng rào an toàn và hệ thống điều khiển.

Đặc điểm kỹ thuật nổi bật

45681-215APO-EXP APOLLO Vietnam là đế lắp đặt dành cho các đầu báo địa chỉ I.S. thuộc dòng XP95. Một số đặc điểm chính của sản phẩm gồm:

Đặc điểm	Thông tin
Nhà sản xuất	Apollo Fire Detectors
Model	45681-215APO-EXP
Tên sản phẩm	XPERT 7 I.S. Base
Dòng sản phẩm	XP95 I.S.
Loại thiết bị	Đế lắp đặt đầu báo
Ứng dụng	Hệ thống báo cháy địa chỉ
Môi trường	Khu vực nguy hiểm, yêu cầu thiết bị I.S.
Thiết bị tương thích tiêu biểu	Apollo XP95 I.S. addressable detectors
Đầu báo tương thích tiêu biểu	55000-640APO, 55000-440APO
Kiểu hệ thống	Addressable fire detection
Chức năng chính	Lắp đặt, cố định và kết nối đầu báo với đường loop

Một điểm đáng chú ý của 45681-215APO-EXP là thiết kế XPERT 7. Apollo sử dụng hệ thống đế XPERT nhằm hỗ trợ việc quản lý địa chỉ thiết bị trong hệ thống báo cháy địa chỉ. Điều này giúp giảm sự nhầm lẫn khi lắp đặt nhiều đầu báo trên cùng một tuyến loop.

Đối với phiên bản I.S., đế được sử dụng cùng các thiết bị báo cháy được chứng nhận cho môi trường nguy hiểm. Trong danh mục Apollo, 55000-640APO là đầu báo khói quang địa chỉ XP95 I.S., trong khi 55000-440APO là đầu báo nhiệt địa chỉ XP95 I.S.; cả hai đều được liệt kê cùng 45681-215APO trong nhóm thiết bị I.S. (Scribd)

Các tài liệu sản phẩm cũng xác định nhóm đầu báo XP95 I.S. thuộc loại thiết bị địa chỉ dùng trong môi trường có yêu cầu an toàn nội tại, với cấu hình được công bố là Ex ia IIC T5, trong đó giới hạn nhiệt độ môi trường phụ thuộc vào từng thiết bị và chứng nhận liên quan. Vì vậy, khi lựa chọn cho dự án thực tế, cần kiểm tra chứng nhận và điều kiện lắp đặt của toàn bộ hệ thống thay vì chỉ kiểm tra riêng phần đế. (Scribd)

Một ưu điểm khác của cấu trúc đế rời là đầu báo có thể được tháo ra khỏi hệ thống để kiểm tra hoặc thay thế mà không cần tháo toàn bộ phần đế khỏi vị trí lắp đặt. Điều này đặc biệt hữu ích đối với các công trình có số lượng đầu báo lớn hoặc các khu vực cần bảo trì định kỳ.

Cần phân biệt 45681-215APO-EXP với các loại đế Apollo khác. Chẳng hạn, 45681-210APO là đế tiêu chuẩn cho các đầu báo Apollo, trong khi 45681-284APO là phiên bản có bộ cách ly ngắn mạch. 45681-215APO là phiên bản dành cho đầu báo I.S. và không nên đánh đồng với các loại đế thông thường chỉ vì chúng có hình thức hoặc chức năng cơ khí tương tự. (Scribd)

Ưu điểm khi sử dụng 45681-215APO-EXP APOLLO Vietnam

Sử dụng 45681-215APO-EXP APOLLO Vietnam mang lại lợi ích trước hết ở khả năng đồng bộ giữa đế lắp đặt và đầu báo I.S. của Apollo. Trong hệ thống báo cháy địa chỉ, việc sử dụng đúng phụ kiện giúp hạn chế các vấn đề phát sinh do không tương thích về cơ khí hoặc kết nối điện.

Đối với công trình có yêu cầu an toàn cháy nổ, việc sử dụng thiết bị I.S. phù hợp giúp hệ thống được triển khai theo đúng cấu hình thiết kế. Đế 45681-215APO được thiết kế cho các đầu báo XP95 I.S., do đó phù hợp với cách triển khai hệ thống sử dụng đầu báo khói hoặc nhiệt I.S. của Apollo.

Thiết kế đế rời cũng giúp đơn giản hóa công tác bảo trì. Sau khi phần đế được cố định và đấu nối, kỹ thuật viên có thể thao tác với đầu báo mà không nhất thiết phải tháo toàn bộ phần kết nối phía sau. Đây là một lợi thế thực tế tại các khu vực mà thời gian tiếp cận thiết bị bị hạn chế.

XPERT 7 cũng hỗ trợ việc tổ chức địa chỉ thiết bị trong hệ thống Apollo. Khi hệ thống có nhiều đầu báo được phân bố tại nhiều khu vực, việc quản lý địa chỉ chính xác giúp trung tâm báo cháy xác định được vị trí thiết bị phát tín hiệu cảnh báo.

Một lợi ích khác là khả năng sử dụng trong các hệ thống báo cháy có cấu trúc chuyên biệt cho khu vực nguy hiểm. Tuy nhiên, cần lưu ý rằng bản thân 45681-215APO-EXP không biến một hệ thống thông thường thành hệ thống chống cháy nổ. Tính phù hợp của hệ thống phải được đánh giá trên toàn bộ chuỗi thiết bị, bao gồm đầu báo I.S., đế, thiết bị giao tiếp, barrier hoặc protocol translator và trung tâm báo cháy.

Ứng dụng thực tế

45681-215APO-EXP APOLLO Vietnam được sử dụng trong các hệ thống báo cháy địa chỉ Apollo XP95 I.S., đặc biệt tại những khu vực cần thiết bị có cấu hình an toàn nội tại.

Các ứng dụng điển hình có thể bao gồm:

• Nhà máy dầu khí và các khu vực xử lý hydrocarbon.
• Nhà máy hóa chất và khu vực có khả năng xuất hiện khí hoặc hơi dễ cháy.
• Khu vực sản xuất, lưu trữ hoặc xử lý dung môi dễ cháy.
• Nhà máy công nghiệp có phân vùng nguy hiểm theo yêu cầu thiết kế phòng cháy chữa cháy.
• Khu vực kỹ thuật thuộc công trình dầu khí, hóa chất và năng lượng.
• Các hệ thống báo cháy địa chỉ sử dụng đầu báo Apollo XP95 I.S.
• Những công trình cần triển khai đầu báo khói hoặc đầu báo nhiệt trong khu vực nguy hiểm.

Trong một hệ thống điển hình, đế 45681-215APO-EXP được lắp cố định tại vị trí cần giám sát. Đầu báo I.S. tương thích sau đó được lắp lên đế. Tín hiệu từ đầu báo được đưa về hệ thống điều khiển thông qua đường loop và các thiết bị giao tiếp phù hợp với cấu hình an toàn nội tại.

Ví dụ, nếu hệ thống sử dụng 55000-640APO để phát hiện khói, đế 45681-215APO đóng vai trò là giao diện lắp đặt giữa đầu báo và hệ thống. Nếu yêu cầu phát hiện nhiệt, có thể sử dụng 55000-440APO cùng loại đế tương thích. Danh mục Apollo xác định cả hai đầu báo này trong nhóm XP95 I.S. và liệt kê 45681-215APO là đế I.S. tương ứng. (Scribd)

Một điểm quan trọng khi thiết kế hệ thống là phải xác định đúng phương án kết nối I.S. với trung tâm báo cháy. Trong danh mục Apollo, các thiết bị như protocol translator và galvanic barrier được sử dụng trong hệ thống I.S. tùy theo kiến trúc hệ thống. Do đó, việc lựa chọn đế 45681-215APO cần được thực hiện đồng thời với việc xác định loại đầu báo và phương án interface của toàn bộ hệ thống. (Scribd)

Hướng dẫn lựa chọn model 45681-215APO-EXP APOLLO Vietnam

Khi lựa chọn 45681-215APO-EXP APOLLO Vietnam, trước tiên cần xác định đầu báo dự kiến sử dụng có thuộc dòng Apollo XP95 I.S. hay không. Đây là tiêu chí quan trọng nhất vì đế I.S. không nên được thay thế tùy ý bằng đế tiêu chuẩn.

Nếu hệ thống sử dụng đầu báo khói quang 55000-640APO, 45681-215APO là loại đế được Apollo liệt kê cho nhóm đầu báo địa chỉ I.S. Nếu sử dụng đầu báo nhiệt 55000-440APO, cũng cần kiểm tra cấu hình hệ thống và tài liệu tương thích trước khi đặt hàng. (Scribd)

Tiếp theo, cần xác định khu vực lắp đặt có yêu cầu I.S. hay không. Đối với khu vực thông thường, có thể sử dụng các loại đế Apollo tiêu chuẩn tương ứng. Đối với khu vực nguy hiểm, việc lựa chọn thiết bị I.S. phải căn cứ vào phân vùng nguy hiểm, loại khí hoặc hơi có khả năng xuất hiện, nhóm khí, cấp nhiệt độ và chứng nhận của thiết bị.

Ngoài ra, cần kiểm tra kiến trúc hệ thống báo cháy hiện hữu. Nếu khách hàng đang thay thế một đầu báo cũ, nên xác nhận:

• Model đầu báo hiện tại.
• Loại đế đang sử dụng.
• Hệ thống trung tâm báo cháy.
• Giao thức truyền thông.
• Khu vực lắp đặt và phân vùng nguy hiểm.
• Yêu cầu chứng nhận ATEX/IECEx hoặc chứng nhận tương đương.
• Số lượng đầu báo cần lắp đặt.
• Có cần thay mới đế hay chỉ thay đầu báo hay không.

Đặc biệt, không nên chỉ dựa vào tên gọi “XP95” để lựa chọn phụ kiện. Apollo có nhiều loại đế XP95 với chức năng khác nhau, bao gồm đế tiêu chuẩn, đế có isolator, đế sâu và đế dành cho I.S. Các mã sản phẩm có thể khá giống nhau nhưng chức năng và phạm vi sử dụng khác nhau. Tài liệu Apollo liệt kê 45681-210APO là mounting base thông thường, trong khi 45681-215APO là I.S. mounting base cho addressable detectors. (Scribd)

Với dự án mới, nên cung cấp sơ đồ loop hoặc danh sách thiết bị để kiểm tra tính tương thích trước khi đặt hàng. Với dự án thay thế, nên cung cấp hình ảnh tem model của đầu báo và đế hiện hữu để tránh nhầm giữa phiên bản tiêu chuẩn và phiên bản I.S.

Liên hệ mua hàng

45681-215APO-EXP APOLLO Vietnam là lựa chọn phù hợp cho các hệ thống sử dụng đầu báo Apollo XP95 I.S. khi yêu cầu một đế lắp đặt chuyên dụng cho thiết bị báo cháy địa chỉ trong khu vực nguy hiểm. Việc lựa chọn đúng model không chỉ giúp đầu báo được lắp đặt ổn định mà còn đảm bảo cấu hình hệ thống được triển khai đồng bộ với yêu cầu về an toàn nội tại.

Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Đối với 45681-215APO-EXP APOLLO Vietnam, Song Thành Công có thể hỗ trợ kiểm tra model, đối chiếu đầu báo tương thích, tư vấn cấu hình hệ thống và cung cấp tài liệu kỹ thuật phục vụ hồ sơ dự án.

Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com

Khi gửi yêu cầu báo giá 45681-215APO-EXP, khách hàng nên cung cấp thêm model đầu báo Apollo đang sử dụng, loại trung tâm báo cháy và thông tin về khu vực lắp đặt để Song Thành Công có thể kiểm tra chính xác cấu hình trước khi cung cấp.
