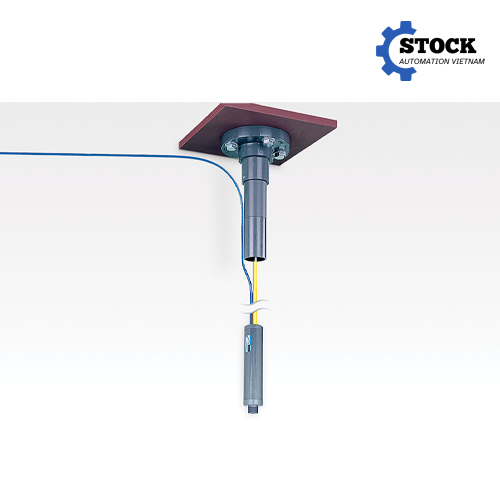

Giới thiệu sản phẩm 4600-10M GEOKON Vietnam
4600-10M GEOKON Vietnam là ống kết nối chuyên dụng (Connecting Tube) được sử dụng trong hệ thống đo lún dây rung GEOKON Model 4600. Sản phẩm đảm nhiệm vai trò kết nối đường chất lỏng giữa cảm biến áp suất và reservoir trong hệ thống quan trắc lún, giúp truyền môi chất đo giữa các vị trí có độ cao khác nhau để cảm biến có thể xác định sự thay đổi áp suất thủy lực tương ứng với hiện tượng lún của nền đất hoặc kết cấu công trình.
GEOKON xếp Model 4600 vào nhóm Vibrating Wire Settlement Systems, được thiết kế cho các ứng dụng quan trắc lún tại những công trình có vị trí nền ổn định hoặc đá gốc có thể sử dụng làm mốc tham chiếu. Trong cấu hình điển hình, cảm biến áp suất dây rung được cố định tại vị trí ổn định, trong khi reservoir được liên kết với settlement plate tại khu vực có khả năng xảy ra lún.
Hai thành phần này được kết nối thông qua đường ống chứa chất lỏng. Khi khu vực quan trắc bị lún, vị trí reservoir thay đổi, làm thay đổi áp suất chất lỏng tác động lên cảm biến và tạo ra tín hiệu phục vụ việc xác định mức độ thay đổi cao độ.
Model 4600-10M có chiều dài danh định 10 m, phù hợp với các hệ thống cần bố trí khoảng cách kết nối tương đối dài giữa cảm biến và reservoir hoặc giữa các thành phần của hệ thống. Sản phẩm được sử dụng cùng các thành phần chuyên dụng của hệ thống GEOKON thay vì hoạt động như một thiết bị đo độc lập.
Điểm cần lưu ý khi lựa chọn 4600-10M là các thông số như độ chính xác, độ phân giải và dải đo không phải thông số đo trực tiếp của bản thân ống. Đây là các thông số thuộc cảm biến và cấu hình hệ thống Model 4600. Theo tài liệu GEOKON, Model 4600 có các dải đo tiêu chuẩn 7 m, 17 m và 35 m, độ phân giải 0,025% F.S., độ chính xác cảm biến ±0,1% F.S. và phạm vi nhiệt độ từ -20°C đến +80°C.
Với vai trò là một bộ phận kết nối của hệ thống đo lún, 4600-10M có ý nghĩa quan trọng trong việc triển khai hệ thống tại công trường. Việc lựa chọn đúng chiều dài ống, bố trí tuyến ống phù hợp và đảm bảo đường chất lỏng được lắp đặt đúng kỹ thuật sẽ góp phần duy trì tính ổn định và độ tin cậy của toàn bộ hệ thống quan trắc.
Đặc điểm kỹ thuật nổi bật
4600-10M GEOKON Vietnam được thiết kế để sử dụng cùng hệ thống đo lún Model 4600. Một số đặc điểm chính của sản phẩm và hệ thống liên quan gồm:
| Đặc điểm | Thông tin |
|---|---|
| Model | 4600-10M |
| Thương hiệu | GEOKON |
| Loại sản phẩm | Connecting Tube |
| Chức năng | Ống kết nối đường chất lỏng trong hệ thống đo lún |
| Chiều dài | 10 m |
| Hệ thống sử dụng | GEOKON Model 4600 Vibrating Wire Settlement System |
| Môi chất | Chất lỏng đo lún theo cấu hình hệ thống |
| Nguyên lý hệ thống | Đo sự thay đổi áp suất thủy lực thông qua cảm biến dây rung |
| Ứng dụng | Quan trắc lún nền đất và kết cấu công trình |
Trong hệ thống Model 4600, ống kết nối đóng vai trò tạo đường truyền chất lỏng giữa cảm biến áp suất và reservoir. GEOKON mô tả cấu hình điển hình gồm cảm biến áp suất Vibrating Wire được neo tại vị trí ổn định dưới khu vực lún, sau đó kết nối với reservoir bằng một ống chứa chất lỏng. Reservoir được gắn với settlement plate tại vị trí cần theo dõi. Khi nền đất hoặc kết cấu dịch chuyển theo phương đứng, reservoir thay đổi cao độ, dẫn đến thay đổi áp suất chất lỏng lên cảm biến.
Một ưu điểm quan trọng của phương pháp này là cảm biến có thể được đặt tại một vị trí tham chiếu ổn định trong khi điểm cần quan trắc nằm ở khu vực có khả năng lún. Nhờ đó, hệ thống có thể theo dõi sự thay đổi cao độ mà không nhất thiết phải đặt toàn bộ cảm biến tại vị trí trực tiếp chịu biến dạng.
Model 4600 được GEOKON công bố với các dải đo tiêu chuẩn 7 m, 17 m và 35 m. Độ phân giải của hệ thống được công bố ở mức 0,025% F.S., độ chính xác cảm biến ±0,1% F.S. và nhiệt độ hoạt động từ -20°C đến +80°C. GEOKON cũng lưu ý rằng độ chính xác thực tế của toàn hệ thống phụ thuộc vào các điều kiện cụ thể tại công trường.
Đối với 4600-10M, chiều dài 10 m là đặc điểm quan trọng cần kiểm tra khi lập cấu hình. Chiều dài đường ống phải phù hợp với khoảng cách thực tế giữa các vị trí lắp đặt và cách bố trí hệ thống. Không nên chỉ căn cứ vào khoảng cách theo đường thẳng mà bỏ qua tuyến đi thực tế của ống, vị trí uốn, điểm bảo vệ cơ khí và điều kiện thi công.
Tài liệu GEOKON cũng cho thấy hệ thống Model 4600 được ứng dụng cho nhiều dạng công trình như đập, nền đắp, móng, đường giao thông, bồn chứa và các khu vực surcharge. Điều này cho thấy 4600-10M phù hợp với những hệ thống quan trắc dài hạn, nơi đường truyền chất lỏng cần được triển khai giữa điểm tham chiếu và điểm cần theo dõi.
Một vấn đề kỹ thuật cần đặc biệt quan tâm trong quá trình lắp đặt là chất lượng đường chất lỏng. Trong hệ thống đo lún dạng thủy lực, sự xuất hiện của bọt khí trong đường ống có thể ảnh hưởng đến quá trình truyền áp suất và từ đó tác động đến kết quả đo. Vì vậy, việc xử lý chất lỏng, làm đầy đường ống và kiểm tra hệ thống sau khi lắp đặt cần được thực hiện theo hướng dẫn kỹ thuật của GEOKON.
Ưu điểm khi sử dụng 4600-10M GEOKON Vietnam
Sử dụng 4600-10M GEOKON Vietnam trong hệ thống Model 4600 mang lại sự linh hoạt trong bố trí thiết bị tại công trường. Thay vì phải đặt cảm biến ngay tại vị trí cần quan trắc, cảm biến có thể được bố trí tại vị trí ổn định hơn và kết nối với reservoir thông qua đường chất lỏng.
Cách bố trí này đặc biệt hữu ích trong các công trình địa kỹ thuật, nơi khu vực cần quan trắc có thể tiếp tục chịu lún trong thời gian dài. Cảm biến được đặt tại vị trí tham chiếu ổn định, trong khi reservoir và settlement plate được đặt tại điểm cần theo dõi. Khi cao độ của điểm quan trắc thay đổi, sự thay đổi áp suất thủy lực được cảm biến ghi nhận và chuyển thành tín hiệu đo.
Chiều dài 10 m của 4600-10M giúp kỹ sư có thêm lựa chọn khi triển khai hệ thống tại những công trình có khoảng cách đáng kể giữa các vị trí lắp đặt. Tuy nhiên, chiều dài thực tế cần được xác định dựa trên layout công trình và cấu hình hoàn chỉnh thay vì lựa chọn theo chiều dài tiêu chuẩn một cách độc lập.
Một lợi ích khác nằm ở khả năng kết hợp ống kết nối với các thành phần khác trong hệ thống quan trắc GEOKON. GEOKON hiện cung cấp nhiều nhóm thiết bị phục vụ quan trắc địa kỹ thuật và kết cấu, bao gồm settlement sensors, vibrating wire load cells, piezometers, inclinometers, readout và data loggers.
Đối với những dự án yêu cầu giám sát liên tục, hệ thống Model 4600 có thể được kết hợp với thiết bị đọc hoặc hệ thống thu thập dữ liệu phù hợp. Điều này giúp dữ liệu quan trắc được thu thập có hệ thống thay vì chỉ thực hiện các phép đo thủ công tại từng thời điểm.
Từ góc độ bảo trì và vận hành, 4600-10M cũng cần được xem là một phần của toàn bộ hệ thống chứ không phải một sản phẩm độc lập. Khi xảy ra sai lệch trong kết quả đo, kỹ thuật viên cần kiểm tra đồng thời cảm biến, reservoir, đường ống, chất lỏng đo, dây tín hiệu và thiết bị đọc dữ liệu. Việc hiểu đúng vai trò của 4600-10M sẽ giúp quá trình kiểm tra và xử lý sự cố chính xác hơn.
Ứng dụng thực tế
4600-10M GEOKON Vietnam được sử dụng trong các hệ thống quan trắc lún cần truyền chất lỏng giữa cảm biến và reservoir. Một số ứng dụng điển hình gồm:
Quan trắc lún nền đắp và embankment: Khi nền đắp chịu tải trọng ngày càng tăng, hiện tượng lún có thể diễn ra trong thời gian dài. Hệ thống Model 4600 có thể được sử dụng để theo dõi sự thay đổi cao độ tại các vị trí được lựa chọn trên nền đắp.
Quan trắc đập và công trình thủy lợi: Lún và biến dạng nền có thể ảnh hưởng đến sự ổn định lâu dài của công trình. Hệ thống đo lún sử dụng cảm biến dây rung và đường chất lỏng có thể được triển khai để theo dõi sự thay đổi cao độ tại các điểm quan trọng.
Quan trắc nền móng: Đối với công trình xây dựng trên nền đất có khả năng biến dạng, việc theo dõi settlement giúp kỹ sư đánh giá diễn biến của nền móng trong quá trình thi công và vận hành.
Quan trắc đường giao thông: Nền đường, khu vực xử lý đất yếu hoặc các đoạn nền đắp cao có thể xuất hiện lún không đồng đều. Hệ thống quan trắc có thể được bố trí tại các vị trí cần theo dõi để đánh giá diễn biến lún theo thời gian.
Quan trắc bồn chứa và công trình công nghiệp: Sự lún không đồng đều của nền móng có thể làm thay đổi cao độ và ảnh hưởng đến kết cấu. Hệ thống đo lún có thể hỗ trợ theo dõi biến dạng tại các vị trí được xác định trong thiết kế quan trắc.
Quan trắc khu vực surcharge: GEOKON xác định surcharge là một trong những ứng dụng của Model 4600. Đây là các khu vực được gia tải nhằm phục vụ xử lý nền hoặc đánh giá khả năng lún của đất.
Trong tất cả các ứng dụng trên, 4600-10M đảm nhiệm vai trò kết nối đường chất lỏng. Vì vậy, khi lập danh mục vật tư cho dự án, không nên chỉ đặt mua 4600-10M riêng lẻ mà cần xác định đầy đủ cảm biến, reservoir, settlement plate, dây tín hiệu, thiết bị đọc hoặc data logger và các phụ kiện cần thiết theo cấu hình hệ thống.
Hướng dẫn lựa chọn model 4600-10M GEOKON Vietnam
Khi lựa chọn 4600-10M GEOKON Vietnam, yếu tố đầu tiên cần xác định là sản phẩm có đúng với cấu hình hệ thống đang sử dụng hay không. 4600-10M là connecting tube dành cho hệ thống đo lún GEOKON và không nên thay thế tùy ý bằng một loại ống thông thường nếu chưa kiểm tra yêu cầu kết nối, môi chất và cấu hình của hệ thống.
Tiếp theo cần xác định khoảng cách giữa cảm biến và reservoir. Với model 4600-10M, chiều dài danh định là 10 m. Kỹ sư nên kiểm tra tuyến đi thực tế của đường ống, bao gồm khoảng cách ngang, chiều cao, các đoạn chuyển hướng và phần chiều dài cần thiết để đấu nối. Việc lựa chọn chiều dài vừa đủ giúp hệ thống gọn hơn và hạn chế việc để dư ống không cần thiết tại công trường.
Nếu khoảng cách thực tế lớn hơn 10 m, cần trao đổi với nhà cung cấp để xác định cấu hình phù hợp thay vì tự nối thêm ống. Model 4600 có các dải đo tiêu chuẩn 7 m, 17 m và 35 m, trong khi GEOKON cũng cho biết các phạm vi khác có thể được cung cấp theo yêu cầu. Cần phân biệt giữa dải đo của hệ thống và chiều dài của connecting tube, bởi hai thông số này không hoàn toàn đồng nghĩa.
Bên cạnh chiều dài, cần xác định loại hệ thống đang sử dụng là Model 4600 hay một hệ thống settlement khác của GEOKON. GEOKON hiện có nhiều dòng settlement sensors khác nhau, vì vậy việc đối chiếu model trên thiết bị hiện hữu, bản vẽ hệ thống hoặc tài liệu kỹ thuật là bước cần thiết trước khi đặt hàng.
Đối với dự án mới, nên cung cấp cho nhà cung cấp các thông tin gồm: mục đích đo lún, loại công trình, số lượng điểm đo, khoảng cách giữa cảm biến và reservoir, chiều dài đường ống dự kiến, dải đo yêu cầu, điều kiện môi trường, phương án lắp đặt và yêu cầu thu thập dữ liệu. Với các dự án có yêu cầu kỹ thuật cao, việc cung cấp bản vẽ bố trí hoặc sơ đồ nguyên lý sẽ giúp xác định cấu hình chính xác hơn.
Đối với dự án thay thế, nên cung cấp model của ống hiện hữu, hình ảnh nhãn sản phẩm, hệ thống GEOKON đang sử dụng và thông tin về các phụ kiện kết nối. Đây là cách nhanh nhất để xác định 4600-10M có phù hợp với hệ thống hiện tại hay cần một cấu hình khác.
Một điểm quan trọng khác là không nên đánh giá 4600-10M dựa trên độ chính xác đo như đối với một cảm biến. Ống kết nối chỉ là một thành phần của hệ thống. Khả năng đo và độ chính xác cuối cùng phụ thuộc vào cảm biến, cấu hình hệ thống, điều kiện lắp đặt, chất lỏng đo và các yếu tố môi trường tại công trường. GEOKON cũng ghi rõ độ chính xác được công bố của cảm biến là độ chính xác trong phòng thí nghiệm, trong khi độ chính xác tổng thể của hệ thống phụ thuộc vào các điều kiện thực tế tại vị trí lắp đặt.
Do đó, nếu khách hàng đang cần mua 4600-10M GEOKON Vietnam, việc xác nhận đúng model và chiều dài trước khi đặt hàng sẽ giúp hạn chế tình trạng thiếu chiều dài đường ống, sai cấu hình hoặc không tương thích với hệ thống hiện hữu.
Liên hệ mua hàng
Công ty TNHH TM DV Song Thành Công cung cấp 4600-10M GEOKON Vietnam và các thiết bị phục vụ hệ thống đo lường, quan trắc và tự động hóa công nghiệp. Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi.
Khi yêu cầu báo giá 4600-10M, khách hàng nên cung cấp thêm thông tin về hệ thống GEOKON đang sử dụng, số lượng cần mua, chiều dài đường ống yêu cầu và mục đích ứng dụng. Đội ngũ kỹ thuật có thể hỗ trợ kiểm tra cấu hình và xác định các phụ kiện cần thiết để xây dựng hệ thống hoàn chỉnh.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Với 4600-10M GEOKON Vietnam, việc lựa chọn đúng model, chiều dài và cấu hình kết nối là yếu tố quan trọng để đảm bảo hệ thống đo lún hoạt động ổn định trong thời gian dài. Song Thành Công có thể hỗ trợ từ bước xác định nhu cầu, đối chiếu model, cung cấp tài liệu kỹ thuật đến tư vấn cấu hình thiết bị phù hợp với điều kiện thực tế của từng công trình.
