Giới thiệu sản phẩm 4900-20V GEOKON Vietnam

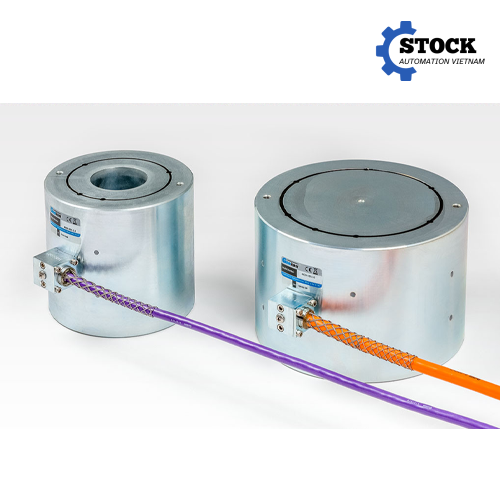

4900-20V GEOKON Vietnam là đầu nối chuyên dụng thuộc hệ thống GEOKON Model 4900 Vibrating Wire Load Cell, được sử dụng để kết nối cáp tín hiệu của load cell với thiết bị đọc, thiết bị thu thập dữ liệu hoặc hệ thống quan trắc tương thích. Đây là một phụ kiện kết nối quan trọng trong các hệ thống đo tải trọng sử dụng công nghệ Vibrating Wire, đặc biệt trong lĩnh vực quan trắc địa kỹ thuật, công trình ngầm, neo đất, rockbolt, kết cấu chống đỡ và thử tải công trình.
Cần phân biệt rõ giữa đầu nối và cảm biến: 4900-20V không phải là load cell đo lực độc lập. Cảm biến thực hiện nhiệm vụ đo tải trọng là Model 4900, trong khi 4900-20V đảm nhiệm vai trò giao tiếp và kết nối phần cáp của cảm biến với hệ thống bên ngoài.
GEOKON Model 4900 sử dụng thân cảm biến bằng thép cường độ cao và được tích hợp từ 3, 4 hoặc 6 vibrating wire strain gauges bố trí xung quanh thân load cell. Khi tải trọng tác động lên cảm biến, sự biến dạng của thân load cell làm thay đổi tín hiệu của các gauge. Các tín hiệu từ nhiều gauge được sử dụng để hạn chế ảnh hưởng của tải không đều hoặc tải lệch tâm.
Trong cấu hình này, đầu nối 10 chân đóng vai trò đưa các tín hiệu từ load cell ra hệ thống đọc hoặc thu thập dữ liệu. Thiết kế kết nối chuyên dụng giúp quá trình lắp đặt, kiểm tra và bảo trì hệ thống thuận tiện hơn so với việc đấu nối trực tiếp không đúng cấu hình.
Theo tài liệu sản phẩm GEOKON, Model 4900 có nhiều cấu hình tải và đường kính trong khác nhau. Các mức tải định mức được công bố từ 100 đến 10.000 kN, độ phân giải 0,025% F.S., độ chính xác ±0,5% F.S. và khả năng quá tải 150% F.S. Đây là các thông số của Model 4900 load cell, không phải thông số đo lường của đầu nối 4900-20V.
Đặc điểm kỹ thuật nổi bật
4900-20V GEOKON Vietnam được thiết kế phục vụ hệ thống Model 4900 Vibrating Wire Load Cell. Một số đặc điểm chính cần quan tâm khi lựa chọn và lắp đặt gồm:
- Model tham chiếu: 4900-20V.
- Thương hiệu: GEOKON.
- Nhóm sản phẩm: phụ kiện đầu nối cho Vibrating Wire Load Cell.
- Cấu hình kết nối: đầu nối 10 chân.
- Chức năng chính: kết nối cáp tín hiệu của load cell với thiết bị đọc hoặc hệ thống thu thập dữ liệu.
- Thiết bị tương thích chính: GEOKON Model 4900 Vibrating Wire Load Cell.
- Thiết kế dành cho hệ thống đo tải sử dụng công nghệ Vibrating Wire.
- Có cấu hình đầu nối và bảo vệ đầu cuối cáp phù hợp với hệ thống Model 4900.
Tài liệu kỹ thuật của GEOKON ghi nhận 4900-20 là đầu nối đực 10 chân kèm nắp bảo vệ cho cáp load cell và được lắp đặt tại nhà máy theo cấu hình của load cell. Vì vậy, khi đặt hàng, cần kiểm tra chính xác mã connector, loại cáp và cấu hình load cell thay vì chỉ dựa vào số lượng chân kết nối.
Điểm đáng chú ý của hệ thống Model 4900 là load cell có thể sử dụng 3, 4 hoặc 6 vibrating wire strain gauges. Các cấu hình gauge khác nhau sẽ có yêu cầu về cáp và cách đấu nối khác nhau. Tài liệu GEOKON cũng mô tả các cấu hình cáp riêng cho load cell 3, 4 và 6 gauge.
Do đó, khi thay thế đầu nối hoặc xây dựng một hệ thống đo mới, cần đối chiếu tối thiểu các thông tin sau: model load cell, số lượng gauge, loại cáp, sơ đồ chân, thiết bị đọc và thiết bị thu thập dữ liệu đang sử dụng.
Đối với hệ thống Model 4900, dữ liệu từ vibrating wire load cell có thể được đọc bằng các thiết bị đọc tương thích của GEOKON. Tài liệu hướng dẫn Model 4900 đề cập đến GK-404 Vibrating Wire Readout, một thiết bị đọc cầm tay có khả năng hiển thị tín hiệu dưới nhiều dạng như digits, frequency, period hoặc microstrain và có thể đọc nhiệt độ từ thermistor tích hợp.
Một ưu điểm khác của công nghệ Vibrating Wire là tín hiệu có thể được sử dụng trong các hệ thống thu thập dữ liệu tự động. GEOKON cung cấp nhiều lựa chọn data logger và giao diện thu thập dữ liệu tương thích với các cảm biến của hãng, giúp Model 4900 có thể được tích hợp vào hệ thống quan trắc tập trung.
Ưu điểm khi sử dụng 4900-20V GEOKON Vietnam
Sử dụng 4900-20V GEOKON Vietnam đúng với cấu hình của Model 4900 giúp hệ thống kết nối được đồng bộ với thiết kế của nhà sản xuất. Đối với các hệ thống quan trắc địa kỹ thuật, việc sử dụng đúng đầu nối có ý nghĩa quan trọng vì tín hiệu đo từ vibrating wire load cell cần được truyền ổn định đến thiết bị đọc hoặc data logger.
Một trong những lợi ích chính là đảm bảo tính tương thích giữa cảm biến và hệ thống kết nối. Thay vì tự thay đổi sơ đồ dây hoặc sử dụng đầu nối không xác định, đầu nối dành riêng cho Model 4900 giúp kỹ thuật viên dễ dàng đối chiếu cấu hình với tài liệu của GEOKON.
4900-20V cũng hỗ trợ thuận tiện cho công tác lắp đặt và bảo trì. Trong các dự án quan trắc, load cell có thể được lắp đặt ở vị trí khó tiếp cận như hệ thống neo, thanh chống hoặc kết cấu ngầm. Việc có giao diện kết nối phù hợp giúp giảm thời gian kiểm tra và hạn chế những sai sót trong quá trình đấu nối.
Một lợi ích khác nằm ở khả năng kết hợp với hệ thống thu thập dữ liệu tự động. Khi Model 4900 được kết nối với data logger hoặc thiết bị đọc phù hợp, dữ liệu tải trọng có thể được ghi nhận định kỳ để phục vụ theo dõi biến động của kết cấu trong thời gian dài.
Đặc biệt, bản thân Model 4900 sử dụng nhiều vibrating wire strain gauges để đo tải trọng. Việc lấy dữ liệu từ nhiều gauge giúp giảm ảnh hưởng của tải lệch tâm hoặc tải không đồng đều lên kết quả đo. Đây là đặc điểm quan trọng khi load cell được sử dụng trong các ứng dụng thực tế mà điều kiện tải không hoàn toàn lý tưởng.
Ứng dụng thực tế
4900-20V GEOKON Vietnam được sử dụng trong các hệ thống kết nối cho Model 4900, vì vậy phạm vi ứng dụng của sản phẩm gắn trực tiếp với các bài toán đo và quan trắc tải trọng bằng Vibrating Wire Load Cell.
Trong hệ thống tieback và ground anchor, Model 4900 có thể được lắp cùng các bearing plate và hydraulic jack để đo tải tác động lên hệ thống neo. Trong ứng dụng quan trắc lâu dài, load cell có thể cung cấp dữ liệu điện tử để theo dõi tải trong suốt thời gian vận hành của hệ thống neo.
Đối với rockbolt, load cell được sử dụng để theo dõi tải trọng truyền qua hệ thống neo đá. Đây là ứng dụng phù hợp cho các công trình đường hầm, công trình ngầm và các kết cấu cần kiểm soát lực tác động lên hệ thống chống đỡ.
Trong thử tải cọc, Model 4900 có thể được sử dụng để theo dõi tải trọng trong quá trình thử nghiệm. Dữ liệu từ load cell có thể được đưa về thiết bị đọc hoặc hệ thống thu thập dữ liệu để phục vụ đánh giá tải tác dụng trong từng giai đoạn thử tải.
Ngoài ra, hệ thống còn có thể được sử dụng cho cross-lot strut, tunnel support và các kết cấu chống đỡ. Đây là những vị trí mà việc theo dõi tải trọng thực tế có thể giúp kỹ sư đánh giá sự thay đổi của kết cấu trong quá trình thi công hoặc vận hành.
4900-20V cũng phù hợp trong các hệ thống quan trắc tự động nhiều kênh, khi nhiều load cell được kết nối về thiết bị thu thập dữ liệu hoặc multiplexer. Với cấu hình nhiều gauge, GEOKON cung cấp các giải pháp jumper và multiplexer tương ứng để xử lý tín hiệu từ từng gauge của load cell.
Hướng dẫn lựa chọn model 4900-20V GEOKON Vietnam
Khi lựa chọn 4900-20V GEOKON Vietnam, yếu tố đầu tiên cần xác định là thiết bị mà đầu nối sẽ kết nối. Nếu hệ thống đang sử dụng GEOKON Model 4900 Vibrating Wire Load Cell, cần kiểm tra chính xác cấu hình của load cell trước khi đặt hàng.
Thông tin quan trọng đầu tiên là số lượng vibrating wire strain gauges. Model 4900 có thể sử dụng 3, 4 hoặc 6 gauge. Số lượng gauge ảnh hưởng đến cấu hình cáp và sơ đồ kết nối. Vì vậy, không nên lựa chọn connector chỉ dựa trên số chân mà không kiểm tra cấu hình thực tế của load cell.
Tiếp theo cần xác định thiết bị đọc hoặc data logger đang sử dụng. Nếu hệ thống kết nối với thiết bị đọc cầm tay, cần kiểm tra giao diện đầu vào và dây chuyển đổi tương ứng. Nếu kết nối với multiplexer hoặc data logger, cần xác nhận sơ đồ đấu dây và số lượng kênh cần thu thập.
Đối với trường hợp thay thế connector hiện hữu, nên cung cấp cho nhà cung cấp hình ảnh đầu nối, nhãn model của load cell, số serial nếu có, chiều dài và loại cáp, số lượng gauge cùng sơ đồ wiring hiện tại. Những thông tin này giúp xác nhận chính xác cấu hình trước khi báo giá.
Một điểm đặc biệt cần lưu ý là tên mã 4900-20V và 4900-20. Tài liệu kỹ thuật chính thức của GEOKON hiện thể hiện mã 4900-20 là “10-Pin Male Connector with Cap for Load Cell Cable”, trong khi mã 4900-20V có thể xuất hiện theo cách đặt mã của nhà cung cấp hoặc cấu hình sản phẩm cụ thể. Vì vậy, đối với các dự án yêu cầu thay thế chính xác linh kiện, nên gửi đầy đủ model và cấu hình load cell để xác nhận mã trước khi đặt hàng.
Việc xác định đúng model ngay từ đầu giúp tránh tình trạng đầu nối không tương thích, phải thay đổi dây dẫn hoặc phát sinh thời gian xử lý tại công trường.
Liên hệ mua hàng
Công ty TNHH TM DV Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cung cấp thiết bị đo lường, cảm biến, thiết bị tự động hóa và các giải pháp phục vụ hệ thống quan trắc công nghiệp, địa kỹ thuật và xây dựng.
Đối với 4900-20V GEOKON Vietnam, Song Thành Công hỗ trợ kiểm tra model, cấu hình load cell, loại đầu nối, sơ đồ kết nối và thiết bị đọc/data logger liên quan trước khi báo giá. Đội ngũ kỹ thuật có thể hỗ trợ đối chiếu tài liệu kỹ thuật và tư vấn cấu hình phù hợp với hệ thống hiện hữu.
Sản phẩm được cung cấp theo cấu hình chính hãng, đi kèm tài liệu kỹ thuật cần thiết và hỗ trợ kỹ thuật trong quá trình triển khai. Đối với các dự án cần thay thế connector tại công trường hoặc tích hợp Model 4900 vào hệ thống thu thập dữ liệu, khách hàng nên cung cấp trước model thiết bị, hình ảnh nhãn sản phẩm và thông tin hệ thống hiện tại để được kiểm tra chính xác.
