Mô tả

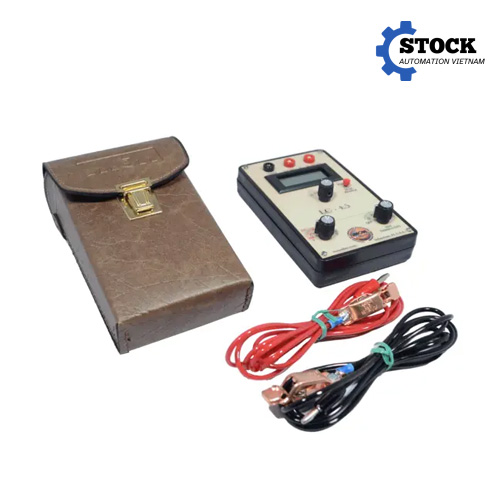

Giới thiệu sản phẩm 5203 M.C. Miller Vietnam – Đồng hồ đo điện áp LC-4.5 chuyên dụng cho kiểm tra ăn mòn và bảo vệ catốt
5203 M.C. Miller Vietnam là mã sản phẩm của đồng hồ đo điện áp cầm tay LC-4.5 Voltmeter do M.C. Miller phát triển, phục vụ công tác đo kiểm điện thế, điện áp và điện trở trong lĩnh vực chống ăn mòn kim loại và bảo vệ catốt. Thiết bị được thiết kế cho kỹ sư, chuyên viên bảo trì và đơn vị khảo sát cần thực hiện phép đo điện tại hiện trường, đặc biệt đối với đường ống ngầm, bồn chứa kim loại, hệ thống bảo vệ catốt và các kết cấu có nguy cơ bị ăn mòn điện hóa.
Trong quá trình vận hành công trình công nghiệp, ăn mòn kim loại có thể làm suy giảm độ bền kết cấu, tăng nguy cơ rò rỉ và phát sinh chi phí sửa chữa. Vì vậy, việc đo kiểm điện thế và đánh giá tình trạng hoạt động của hệ thống bảo vệ catốt đóng vai trò quan trọng trong chương trình kiểm tra, bảo trì phòng ngừa. Đồng hồ M.C. Miller LC-4.5, mã 5203, hỗ trợ kỹ thuật viên thu thập các giá trị đo cần thiết để đánh giá điều kiện điện của hệ thống và xác định những vị trí cần kiểm tra chuyên sâu.
Sản phẩm được trang bị màn hình LCD hiển thị 3½ chữ số, nhiều dải đo điện áp DC, điện áp AC và điện trở. Khi kết hợp với shunt phù hợp, thiết bị còn hỗ trợ đo dòng điện DC. Các chức năng này giúp người vận hành sử dụng một thiết bị cầm tay cho nhiều phép đo khác nhau, thay vì phải mang theo nhiều dụng cụ riêng biệt.
Một điểm đáng chú ý của 5203 M.C. Miller là thiết kế hướng đến điều kiện làm việc thực tế ngoài hiện trường. Vỏ thiết bị có gioăng làm kín, công tắc được bảo vệ và bảng mạch được phủ lớp chống ẩm, chống nấm mốc. Những đặc điểm này hỗ trợ thiết bị hoạt động trong nhiều điều kiện môi trường, phù hợp với công việc khảo sát và bảo trì tại các công trình công nghiệp.
Đặc điểm kỹ thuật nổi bật của 5203 M.C. Miller
Đồng hồ LC-4.5 Voltmeter mã 5203 được phát triển cho các ứng dụng đo kiểm liên quan đến ăn mòn và bảo vệ catốt. Trước khi đưa vào sử dụng, người dùng cần nắm rõ các dải đo, độ phân giải và điều kiện kết nối để bảo đảm kết quả đo phù hợp với mục đích kiểm tra.
1. Các dải đo điện áp DC
Thiết bị hỗ trợ đo điện áp một chiều với bốn dải đo:
- 0–20 mV, độ phân giải 0,01 mV.
- 0–200 mV, độ phân giải 0,1 mV.
- 0–2 V, độ phân giải 1 mV.
- 0–200 V, độ phân giải 0,1 V.
Các dải đo này cho phép kỹ thuật viên lựa chọn phạm vi thích hợp khi đo điện thế bảo vệ catốt, điện thế giữa kết cấu và đất, điện áp trên các mạch điện hoặc độ sụt áp liên quan đến điện trở. Độ phân giải 0,01 mV tại dải 20 mV hỗ trợ ghi nhận những thay đổi điện thế nhỏ trong các phép đo chuyên dụng.
2. Khả năng đo điện áp AC
M.C. Miller 5203 hỗ trợ đo điện áp xoay chiều trong phạm vi 0–600 VAC, với độ phân giải 1 V. Chức năng này hữu ích khi kiểm tra điện áp AC trên mạch chỉnh lưu, khảo sát điện áp nhiễu hoặc đánh giá sự xuất hiện của điện thế AC không mong muốn trên các kết cấu kim loại.
Trong các khu vực có đường dây điện lực chạy gần đường ống kim loại, điện áp AC cảm ứng có thể trở thành vấn đề cần được đánh giá về mặt kỹ thuật và an toàn. Đồng hồ hỗ trợ công tác đo kiểm ban đầu, nhưng việc xác định mức độ nguy hiểm và lựa chọn biện pháp giảm thiểu cần được thực hiện theo quy trình chuyên môn tương ứng.
3. Chức năng đo điện trở
Thiết bị có dải đo điện trở từ 0 đến 200 Ω, với độ phân giải 0,1 Ω và độ chính xác công bố ±2% giá trị đo. Chức năng này hỗ trợ kiểm tra tính liên tục của mạch, đánh giá điện trở kết nối và thực hiện các phép đo điện trở phù hợp với quy trình kiểm tra tại hiện trường.
Khi sử dụng chức năng đo điện trở, cần bảo đảm đối tượng đo được cô lập hoặc đặt trong điều kiện đo an toàn theo hướng dẫn của nhà sản xuất. Không thực hiện phép đo điện trở trên mạch đang mang điện nếu hướng dẫn vận hành không cho phép.
4. Khả năng đo dòng điện DC thông qua shunt
LC-4.5 mã 5203 có thể đo dòng điện một chiều trong phạm vi 0–20 A khi sử dụng shunt LC tùy chọn có điện trở 0,001 Ω theo cấu hình được nhà sản xuất chỉ định. Độ phân giải của phép đo dòng điện là 0,01 A.
Shunt là phần tử chuyển đổi dòng điện thành tín hiệu điện áp nhỏ để đồng hồ đọc và hiển thị. Vì phụ kiện này không mặc định nằm trong mọi cấu hình cung cấp, khách hàng cần xác nhận nhu cầu đo dòng điện ngay từ giai đoạn lựa chọn thiết bị.
5. Màn hình LCD dễ quan sát
Đồng hồ sử dụng màn hình tinh thể lỏng LCD với khả năng hiển thị 3½ chữ số, chiều cao ký tự khoảng 0,5 inch, tương đương 12,7 mm. Màn hình có kích thước ký tự tương đối lớn, hỗ trợ đọc kết quả trong điều kiện ánh sáng thay đổi tại công trường.
Thiết bị có chức năng tự động xác lập điểm 0 và tự động đặt dấu thập phân theo dải đo được lựa chọn. Cực tính điện áp DC cũng được hiển thị tự động, giúp người vận hành nhận biết giá trị âm khi phép đo có cực tính ngược với quy ước của thiết bị.
6. Điện trở đầu vào có thể lựa chọn
Một đặc điểm quan trọng của M.C. Miller 5203 là khả năng lựa chọn điện trở đầu vào trong các dải điện áp DC được hỗ trợ. Các mức lựa chọn gồm 10 MΩ, 25 MΩ, 50 MΩ, 100 MΩ và 200 MΩ, tùy dải đo; dải 20 mV có đặc tính đầu vào riêng theo tài liệu kỹ thuật của nhà sản xuất.
Việc lựa chọn điện trở đầu vào phù hợp giúp kỹ thuật viên đánh giá ảnh hưởng của điện trở mạch ngoài đến kết quả đo và hạn chế sai số trong các phép đo có trở kháng nguồn cao. Người sử dụng cần chọn mức điện trở đầu vào theo phương pháp đo, không nên mặc định sử dụng một mức cho mọi tình huống.
7. Chức năng giữ giá trị đo
Nút giữ giá trị cho phép đóng băng số đọc trên màn hình tại thời điểm cần thiết. Tính năng này hữu ích khi kỹ thuật viên làm việc tại vị trí khó quan sát đồng hồ liên tục hoặc khi thực hiện các phép đo trong điều kiện điện thế nhiễu thay đổi.
Chức năng giữ số đọc cũng hỗ trợ một số quy trình kiểm tra tức thời sau khi ngắt dòng chỉnh lưu, thường được gọi là phép đo instant-off, và các phép đo phối hợp giữa nhiều điểm kiểm tra.
8. Kết cấu hướng đến công việc hiện trường
Thiết bị sử dụng công tắc được bảo vệ, cửa sổ hiển thị kín, vỏ có gioăng và bảng mạch được phủ lớp bảo vệ chống ẩm, chống nấm mốc. Dải nhiệt độ vận hành được công bố là khoảng -14°C đến +80°C.
Nguồn cấp sử dụng một pin kiềm 9 V. Kích thước tổng thể khoảng 150 × 80 × 45 mm, trọng lượng khoảng 0,312 kg, thuận tiện cho việc mang theo trong các đợt khảo sát và kiểm tra bảo trì. Sản phẩm được cung cấp kèm chứng nhận hiệu chuẩn theo thông tin của nhà sản xuất; khách hàng nên xác nhận chứng từ thực tế đi cùng lô hàng khi đặt mua.
Ưu điểm khi sử dụng 5203 M.C. Miller
Việc lựa chọn đồng hồ đo phù hợp giúp nâng cao hiệu quả kiểm tra hệ thống bảo vệ catốt, giảm thời gian thao tác và hỗ trợ kỹ sư đánh giá các vấn đề điện liên quan đến ăn mòn. M.C. Miller 5203 LC-4.5 mang lại nhiều lợi ích thiết thực trong quá trình khảo sát và bảo trì công nghiệp.
Đa dạng phép đo trên một thiết bị
Khả năng đo điện áp AC, điện áp DC và điện trở giúp thiết bị đáp ứng nhiều yêu cầu kiểm tra tại hiện trường. Khi được trang bị thêm shunt tương thích, người dùng có thể mở rộng khả năng đo dòng điện DC. Nhờ đó, kỹ thuật viên có thể giảm số lượng dụng cụ phải mang theo trong các đợt khảo sát đường ống, trạm chỉnh lưu và kết cấu kim loại.
Hỗ trợ kiểm tra hệ thống bảo vệ catốt
Hệ thống bảo vệ catốt thường được sử dụng để hạn chế ăn mòn điện hóa trên đường ống thép, bồn chứa và các kết cấu kim loại chôn ngầm hoặc tiếp xúc với môi trường điện ly. Đồng hồ LC-4.5 hỗ trợ đo điện thế tại các điểm kiểm tra, giúp nhân viên kỹ thuật thu thập dữ liệu phục vụ đánh giá tình trạng vận hành của hệ thống.
Các kết quả đo cần được xem xét cùng loại điện cực tham chiếu, điều kiện tiếp xúc, cấu hình hệ thống và tiêu chí kỹ thuật áp dụng. Thiết bị hỗ trợ quá trình kiểm tra nhưng không tự động đưa ra kết luận về tuổi thọ hoặc tình trạng ăn mòn của toàn bộ kết cấu.
Hạn chế ảnh hưởng của điều kiện đo
Khả năng lựa chọn điện trở đầu vào giúp người vận hành xử lý các tình huống đo có đặc tính điện khác nhau. Kết hợp với độ phân giải phù hợp ở các dải điện áp thấp, thiết bị hỗ trợ ghi nhận những biến đổi nhỏ trong các phép đo điện thế chuyên dụng.
Đây là lợi thế đối với công việc khảo sát đường ống, kiểm tra điện thế kết cấu và đánh giá các vấn đề nhiễu điện cần có số liệu thực tế để phân tích.
Thuận tiện khi làm việc ngoài công trường
Thiết kế cầm tay, trọng lượng khoảng 0,312 kg và màn hình có ký tự lớn giúp việc vận chuyển, thao tác và đọc số liệu thuận tiện hơn. Vỏ có gioăng cùng các thành phần được bảo vệ hỗ trợ sử dụng trong điều kiện hiện trường theo giới hạn nhà sản xuất công bố.
Tuy nhiên, không nên xem thiết bị là đồng hồ chống nước hoàn toàn hoặc sử dụng ngoài giới hạn nhiệt độ quy định. Khi làm việc tại khu vực nguy hiểm, gần nguồn điện áp cao hoặc trong môi trường công nghiệp đặc biệt, cần tuân thủ quy trình an toàn và xác nhận thiết bị phù hợp với điều kiện sử dụng.
Hỗ trợ lưu giữ và đối chiếu kết quả đo
Chức năng giữ giá trị đo giúp người vận hành ghi nhận số đọc tại thời điểm cần thiết. Kết hợp với sổ khảo sát hoặc biểu mẫu kiểm tra, dữ liệu có thể được sử dụng để đối chiếu giữa các điểm đo, các đợt bảo trì và các giai đoạn vận hành.
Đối với những đơn vị quản lý nhiều tuyến ống hoặc nhiều trạm bảo vệ catốt, việc duy trì hồ sơ đo kiểm nhất quán là cơ sở quan trọng để phát hiện thay đổi bất thường và lập kế hoạch kiểm tra tiếp theo.
Ứng dụng thực tế của đồng hồ M.C. Miller 5203
M.C. Miller LC-4.5 được thiết kế cho các công việc đo điện liên quan đến ăn mòn và bảo vệ catốt. Một số ứng dụng tiêu biểu bao gồm:
Kiểm tra điện thế đường ống ngầm
Đường ống thép chôn dưới đất có thể bị ăn mòn do đặc tính của đất, độ ẩm, thành phần hóa học và các điều kiện điện hóa xung quanh. Kỹ thuật viên có thể sử dụng đồng hồ 5203 cùng điện cực tham chiếu phù hợp để đo điện thế giữa đường ống và đất tại các điểm kiểm tra.
Kết quả giúp đánh giá điều kiện điện của tuyến ống theo tiêu chí áp dụng, hỗ trợ xác định khu vực cần khảo sát bổ sung hoặc điều chỉnh hệ thống bảo vệ catốt.
Kiểm tra trạm chỉnh lưu bảo vệ catốt
Trong hệ thống bảo vệ catốt bằng dòng điện cưỡng bức, bộ chỉnh lưu cung cấp dòng điện nhằm duy trì trạng thái điện hóa cần thiết cho kết cấu được bảo vệ. Đồng hồ LC-4.5 có thể được sử dụng để kiểm tra các giá trị điện áp AC, DC theo phạm vi đo cho phép và hỗ trợ đánh giá tình trạng điện của mạch chỉnh lưu.
Đối với phép đo dòng điện, cần sử dụng shunt tương thích nếu yêu cầu nằm trong phạm vi mà cấu hình thiết bị hỗ trợ. Việc chẩn đoán sự cố phải dựa trên sơ đồ đấu nối, quy trình vận hành và các biện pháp an toàn điện tương ứng.
Khảo sát điện thế bề mặt
Trong các chương trình khảo sát chuyên dụng, việc đo điện thế tại nhiều vị trí trên bề mặt có thể cung cấp dữ liệu phục vụ đánh giá phân bố điện thế và xác định khu vực cần kiểm tra thêm. Đồng hồ 5203 có thể được tích hợp vào quy trình khảo sát khi phương pháp đo, điện cực tham chiếu và phụ kiện kết nối phù hợp.
Kiểm tra điện thế AC không mong muốn
Các kết cấu kim loại dài như đường ống có thể chịu ảnh hưởng của đường dây điện lực, hệ thống tiếp địa hoặc những nguồn gây nhiễu điện khác. Khả năng đo AC của thiết bị hỗ trợ kỹ thuật viên kiểm tra điện áp tại các điểm được chỉ định trong quy trình khảo sát.
Đối với nguy cơ điện áp AC gây mất an toàn hoặc ảnh hưởng đến kết cấu, cần thực hiện đánh giá chuyên môn và biện pháp xử lý riêng. Không sử dụng riêng số đọc từ đồng hồ để kết luận rằng một khu vực đã an toàn.
Đo độ sụt áp và kiểm tra tính liên tục
Độ sụt áp trên mạch và điện trở tại các điểm kết nối có thể cung cấp thông tin về tình trạng điện của hệ thống. Thiết bị hỗ trợ các phép đo điện áp và điện trở trong giới hạn thông số công bố, phục vụ công tác kiểm tra đầu nối, mạch dẫn và các thành phần liên quan.
Khảo sát ăn mòn cốt thép trong bê tông
M.C. Miller 5203 cũng có thể được sử dụng như một thành phần trong hệ thống khảo sát ăn mòn bê tông cốt thép khi kết hợp với các điện cực và phụ kiện thích hợp. Ứng dụng có thể bao gồm cầu, sàn bê tông, bãi đỗ xe và các kết cấu xây dựng có cốt thép.
Trong trường hợp này, kết quả đo điện thế cần được diễn giải theo phương pháp khảo sát áp dụng, điều kiện bề mặt và các yếu tố ảnh hưởng. Đồng hồ không trực tiếp đo tốc độ ăn mòn hoặc xác định chính xác mức độ mất tiết diện của cốt thép.
Hướng dẫn lựa chọn model 5203 M.C. Miller
Để lựa chọn đúng đồng hồ đo điện áp cho công tác bảo vệ catốt và khảo sát ăn mòn, người mua cần xác định rõ mục đích sử dụng, phạm vi đo, phụ kiện đi kèm và yêu cầu về hồ sơ kỹ thuật. Đối với model 5203 M.C. Miller, các bước dưới đây giúp hạn chế tình trạng mua thiếu phụ kiện hoặc lựa chọn cấu hình không phù hợp.
Xác định đúng model và mã đặt hàng
Trước tiên, cần xác nhận sản phẩm là M.C. Miller LC-4.5 Voltmeter, mã đặt hàng 5203. Không nên chỉ dựa vào tên thương hiệu hoặc mô tả chung như đồng hồ đo điện áp, bởi mỗi dòng thiết bị có thể có dải đo, chức năng và phụ kiện khác nhau.
Khi lập yêu cầu báo giá, nên ghi đầy đủ tên model, mã sản phẩm, số lượng và mục đích sử dụng. Nếu thiết bị được mua thay thế một đồng hồ đang vận hành, hãy cung cấp thêm thông tin trên nhãn máy hoặc tài liệu của thiết bị hiện hữu để đối chiếu.
Lựa chọn theo yêu cầu đo điện áp
Nếu công việc tập trung vào đo điện thế bảo vệ catốt hoặc các tín hiệu điện áp thấp, cần quan tâm đến độ phân giải ở dải 20 mV và 200 mV. Nếu cần kiểm tra mạch có điện áp cao hơn, cần xác nhận dải đo tương ứng và các yêu cầu an toàn trước khi thao tác.
Đối với phép đo AC, model 5203 hỗ trợ phạm vi đến 600 VAC. Người sử dụng cần đánh giá mức điện áp dự kiến, điều kiện kết nối và yêu cầu an toàn của toàn bộ hệ thống đo trước khi lựa chọn.
Xác định nhu cầu đo dòng điện
Nếu ứng dụng chỉ cần đo điện áp và điện trở, hãy xác nhận cấu hình cơ bản đáp ứng yêu cầu. Nếu cần đo dòng điện DC, cần yêu cầu báo giá shunt tương thích, đồng thời xác nhận dải dòng điện và cách kết nối theo tài liệu của nhà sản xuất.
Việc kiểm tra danh mục phụ kiện ngay từ đầu giúp tránh phát sinh chi phí bổ sung hoặc gián đoạn tiến độ khi thiết bị được đưa đến công trường.
Lựa chọn điện cực và phụ kiện khảo sát
Với công việc đo điện thế đường ống ngầm, người dùng cần lựa chọn điện cực tham chiếu phù hợp với phương pháp khảo sát. Với công việc đo điện thế trên kết cấu bê tông cốt thép, cần xem xét bộ điện cực và phụ kiện dành riêng cho ứng dụng này.
Một số phụ kiện có thể cần thiết tùy cấu hình gồm dây đo, shunt, adapter kết nối điện cực, thanh nối dài điện cực và hộp đựng. Không phải tất cả phụ kiện này đều mặc định đi kèm đồng hồ LC-4.5, vì vậy cần xác nhận danh mục cung cấp trước khi đặt hàng.
Kiểm tra yêu cầu chứng từ và hiệu chuẩn
Đối với thiết bị đo sử dụng trong bảo trì công nghiệp, nghiệm thu hoặc hồ sơ quản lý chất lượng, cần làm rõ yêu cầu về chứng nhận hiệu chuẩn, tài liệu hướng dẫn vận hành và chứng từ xuất xứ, chất lượng nếu có.
Nhà sản xuất công bố các đồng hồ mới có chứng nhận hiệu chuẩn. Tuy nhiên, nếu doanh nghiệp yêu cầu chứng từ cụ thể theo hợp đồng hoặc quy trình nội bộ, cần xác nhận hình thức chứng nhận, thông tin thiết bị và tài liệu thực tế được cung cấp theo đơn hàng.
Trao đổi ứng dụng trước khi đặt hàng
Nếu chưa chắc chắn model 5203 có phù hợp với hệ thống đang vận hành hay không, khách hàng nên cung cấp loại kết cấu cần đo, phương pháp khảo sát, dải điện áp dự kiến, nhu cầu đo dòng điện và các phụ kiện hiện có.
Thông tin này giúp bộ phận kỹ thuật đối chiếu cấu hình, đề xuất phụ kiện cần thiết và hạn chế sai sót trong quá trình đặt mua. Đối với công việc có yêu cầu chuyên môn cao, cần thống nhất phương pháp đo và tiêu chí đánh giá trước khi triển khai thực tế.
Liên hệ mua hàng 5203 M.C. Miller Vietnam tại Song Thành Công
Công ty Song Thành Công cung cấp giải pháp thiết bị công nghiệp phục vụ công tác đo lường, kiểm tra và bảo trì hệ thống. Đối với sản phẩm 5203 M.C. Miller LC-4.5 Voltmeter, khách hàng có thể liên hệ để được tư vấn lựa chọn model, xác nhận phụ kiện tương thích và nhận báo giá theo nhu cầu sử dụng.
Song Thành Công định hướng cung cấp thiết bị chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi theo phạm vi dịch vụ, điều kiện triển khai và thỏa thuận cụ thể với khách hàng. Đội ngũ phụ trách có thể hỗ trợ làm rõ thông số, cấu hình đặt hàng và các yêu cầu chứng từ trước khi xác nhận đơn mua.
Thông tin liên hệ:
- Website: https://stock.stc-vietnam.com/
- Điện thoại tư vấn: 0898 788 268
- Email: ha@songthanhcong.com
- Email: marketing@songthanhcong.com
Khi gửi yêu cầu báo giá, khách hàng nên cung cấp mã 5203 M.C. Miller, tên model LC-4.5 Voltmeter, số lượng cần mua, địa điểm giao hàng và danh sách phụ kiện mong muốn. Nếu sử dụng cho hệ thống bảo vệ catốt hoặc khảo sát ăn mòn bê tông, hãy nêu rõ ứng dụng để được hỗ trợ lựa chọn cấu hình phù hợp.
5203 M.C. Miller Vietnam – LC-4.5 Voltmeter là lựa chọn đáng cân nhắc cho các đơn vị cần thiết bị đo điện áp cầm tay phục vụ kiểm tra ăn mòn, khảo sát điện thế và bảo trì hệ thống bảo vệ catốt. Việc xác định đúng dải đo, phụ kiện và yêu cầu chứng từ ngay từ đầu sẽ giúp doanh nghiệp sử dụng thiết bị hiệu quả, thuận tiện trong công tác kiểm tra và quản lý kỹ thuật tại hiện trường.
