Giới thiệu sản phẩm Kvaser Memorator Pro 5xHS
Kvaser Memorator Pro 5xHS, mã sản phẩm 73-30130-00778-9, là thiết bị giao tiếp CAN hiệu năng cao kết hợp bộ ghi dữ liệu CAN độc lập, được thiết kế cho các hệ thống cần giám sát, thu thập, phân tích và lưu trữ dữ liệu từ nhiều mạng CAN. Thiết bị hỗ trợ đồng thời tối đa 5 kênh CAN, đồng thời có thể hoạt động như một giao tiếp USB-CAN/CAN FD khi kết nối với máy tính.
Đây là giải pháp phù hợp cho kiểm thử thiết bị điện tử, phát triển ECU, chẩn đoán hệ thống CAN, nghiên cứu phương tiện, tự động hóa công nghiệp và các ứng dụng cần ghi nhận dữ liệu CAN trong thời gian dài.
73-30130-00778-9 KVASER Vietnam sử dụng kiến trúc hai chế độ hoạt động chính. Khi kết nối với máy tính thông qua USB, thiết bị hoạt động như một giao tiếp CAN để người dùng theo dõi và xử lý dữ liệu CAN trực tiếp trên máy tính. Khi vận hành độc lập, thiết bị có thể ghi dữ liệu CAN vào thẻ nhớ SD mà không cần duy trì kết nối với máy tính. Theo tài liệu của nhà sản xuất, sản phẩm hỗ trợ CAN FD và có khả năng chạy các chương trình do người dùng phát triển bằng ngôn ngữ t-script của Kvaser.

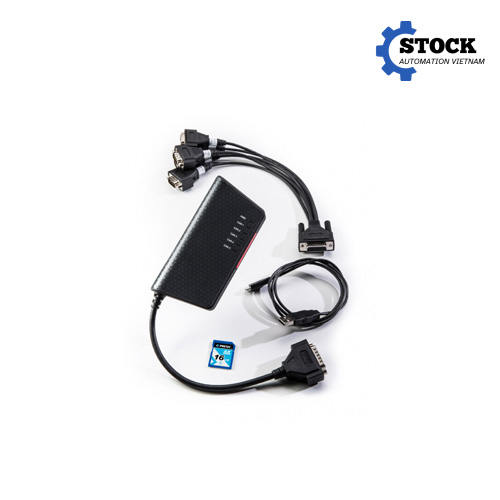

Với mã 73-30130-00778-9, Kvaser Memorator Pro 5xHS được trang bị 5 kênh CAN, cho phép thu thập dữ liệu từ nhiều bus CAN bằng một thiết bị duy nhất. Sản phẩm đi kèm thẻ nhớ SD công nghiệp 16 GB và cáp breakout 5 kênh HD26 sang 5 đầu DS9, giúp thuận tiện hơn khi kết nối thiết bị với hệ thống CAN thực tế.
Đối với các hệ thống tự động hóa và điều khiển có nhiều thiết bị sử dụng giao thức CAN, việc sử dụng một thiết bị có khả năng thu thập đồng thời nhiều kênh giúp giảm số lượng giao tiếp cần lắp đặt, đơn giản hóa việc đồng bộ dữ liệu và thuận tiện cho quá trình phân tích sự kiện xảy ra trên các mạng CAN khác nhau.
Đặc điểm kỹ thuật nổi bật
Kvaser Memorator Pro 5xHS 73-30130-00778-9 được phát triển cho các ứng dụng CAN chuyên nghiệp với những đặc điểm chính sau:
- 5 kênh CAN độc lập: Cho phép theo dõi và ghi dữ liệu từ tối đa 5 bus CAN bằng cùng một thiết bị.
- Hỗ trợ CAN FD: Bên cạnh CAN truyền thống, thiết bị có khả năng xử lý CAN FD, phù hợp với các hệ thống sử dụng tốc độ truyền và lượng dữ liệu cao hơn.
- USB-CAN/CAN FD: Khi kết nối với máy tính qua USB, thiết bị có thể hoạt động như một giao tiếp CAN/CAN FD để giám sát, phân tích và phát triển hệ thống.
- Ghi dữ liệu độc lập: Ở chế độ Logger, dữ liệu CAN được ghi trực tiếp vào thẻ nhớ SD, cho phép thu thập dữ liệu tại hiện trường mà không cần kết nối máy tính liên tục.
- Hỗ trợ thẻ nhớ SD và SDHC: Bộ nhớ lưu trữ có thể mở rộng bằng thẻ nhớ phù hợp với nhu cầu ghi dữ liệu của từng ứng dụng.
- Kvaser MagiSync: Công nghệ đồng bộ thời gian giúp đồng bộ dữ liệu giữa các bus CAN trên thiết bị và với các giao tiếp Kvaser khác khi sử dụng cùng máy tính.
- Trigger linh hoạt: Có thể cấu hình điều kiện bắt đầu ghi dựa trên thông điệp CAN, giá trị tín hiệu, lỗi CAN, tín hiệu trigger bên ngoài hoặc tín hiệu I/O.
- Bộ lọc dữ liệu: Người dùng có thể lựa chọn dữ liệu cần ghi thay vì lưu toàn bộ lưu lượng CAN, giúp tập trung vào những thông tin phục vụ quá trình phân tích.
- Hỗ trợ t-script: Thiết bị có thể chạy các script do người dùng phát triển bằng ngôn ngữ t-script, mở rộng khả năng xử lý và tự động hóa theo yêu cầu của từng hệ thống.
- Đèn LED trạng thái: Các đèn báo giúp người vận hành theo dõi tình trạng nguồn, hoạt động của các kênh CAN và trạng thái bộ nhớ.
- Tương thích nhiều giao thức CAN: Thiết bị hỗ trợ các hệ thống dựa trên J1939, CANopen, NMEA 2000 và DeviceNet; việc xử lý hoặc chuyển đổi tầng giao thức cao hơn phụ thuộc vào ứng dụng và phần mềm của hệ thống.
Một điểm đáng chú ý của 73-30130-00778-9 KVASER Vietnam là khả năng kết hợp giữa chức năng giao tiếp thời gian thực và ghi dữ liệu độc lập. Người dùng có thể sử dụng thiết bị trong quá trình phát triển trên máy tính, sau đó chuyển sang chế độ ghi độc lập khi cần thu thập dữ liệu thực tế từ phương tiện hoặc máy móc đang vận hành.
Thiết kế này đặc biệt hữu ích trong những trường hợp lỗi chỉ xuất hiện không thường xuyên. Thay vì phải kết nối máy tính liên tục để chờ lỗi xảy ra, kỹ thuật viên có thể cấu hình điều kiện trigger và để Memorator Pro 5xHS ghi lại dữ liệu trước và sau thời điểm sự kiện. Dữ liệu thu được sau đó có thể được đưa về máy tính để phân tích chi tiết.
Ưu điểm khi sử dụng Kvaser Memorator Pro 5xHS
73-30130-00778-9 KVASER Vietnam mang lại lợi thế rõ rệt trong các hệ thống cần giám sát nhiều mạng CAN đồng thời. Với 5 kênh CAN trên một thiết bị, kỹ sư có thể theo dõi mối quan hệ giữa các bus khác nhau thay vì sử dụng nhiều bộ giao tiếp đơn kênh.
Trong quá trình phát triển và kiểm thử, thiết bị cho phép kết nối trực tiếp với máy tính thông qua USB. Điều này giúp kỹ sư quan sát lưu lượng CAN, kiểm tra thông điệp, xác định lỗi giao tiếp và đánh giá hoạt động của thiết bị điều khiển. Khi cần kiểm tra ngoài hiện trường, thiết bị có thể chuyển sang chế độ ghi độc lập và lưu dữ liệu vào thẻ SD.
Khả năng ghi dữ liệu theo điều kiện trigger cũng là một ưu điểm quan trọng. Trong một hệ thống phức tạp, việc ghi toàn bộ lưu lượng CAN trong thời gian dài có thể tạo ra lượng dữ liệu rất lớn. Với chức năng trigger và lọc thông điệp, người dùng có thể tập trung vào thời điểm hoặc điều kiện có liên quan đến sự cố.
Kvaser Memorator Pro 5xHS cũng hỗ trợ đồng bộ thời gian giữa các bus CAN. Đây là yếu tố quan trọng khi phân tích những sự kiện xảy ra đồng thời trên nhiều mạng. Ví dụ, một thay đổi trạng thái trên một bus có thể liên quan đến phản hồi của ECU trên bus khác. Dữ liệu được đồng bộ thời gian giúp kỹ sư dễ dàng xác định trình tự sự kiện.
Đối với các dự án cần xử lý logic riêng, khả năng sử dụng t-script cho phép mở rộng chức năng của thiết bị thay vì chỉ sử dụng nó như một bộ ghi dữ liệu thông thường. Người dùng có thể xây dựng các kịch bản xử lý phù hợp với yêu cầu kiểm thử hoặc thu thập dữ liệu cụ thể.
Thiết bị cũng hỗ trợ nhiều chuẩn và hệ thống CAN phổ biến như J1939, CANopen, NMEA 2000 và DeviceNet. Nhờ đó, 73-30130-00778-9 Kvaser Memorator Pro 5xHS có thể được sử dụng trong nhiều môi trường phát triển, kiểm thử và chẩn đoán khác nhau.
Ứng dụng thực tế
Kvaser Memorator Pro 5xHS được sử dụng trong nhiều ứng dụng liên quan đến mạng CAN và CAN FD, đặc biệt khi yêu cầu ghi nhận dữ liệu từ nhiều kênh.
Trong phát triển ECU và hệ thống điều khiển, thiết bị có thể được dùng để theo dõi quá trình trao đổi dữ liệu giữa các bộ điều khiển. Kỹ sư có thể kết nối nhiều bus CAN, ghi lại thông điệp và sử dụng dữ liệu để kiểm tra hoạt động của ECU trong từng trạng thái vận hành.
Trong kiểm thử phương tiện và hệ thống giao thông, Kvaser Memorator Pro 5xHS có thể ghi dữ liệu CAN trong quá trình vận hành thực tế. Chế độ ghi độc lập giúp thiết bị phù hợp với các bài kiểm tra cần di chuyển hoặc thử nghiệm ngoài phòng lab.
Đối với hệ thống xe tải, máy công trình và thiết bị sử dụng J1939, khả năng tương thích với J1939 giúp thiết bị phục vụ các công việc giám sát, ghi dữ liệu và phân tích giao tiếp giữa các bộ điều khiển.
Trong tự động hóa công nghiệp, thiết bị có thể được sử dụng để theo dõi các mạng CAN kết nối bộ điều khiển, module I/O, cảm biến, cơ cấu chấp hành và các thiết bị thông minh. Khi phát sinh lỗi gián đoạn, dữ liệu được ghi lại có thể giúp xác định thông điệp hoặc trạng thái xảy ra ngay trước và sau sự kiện.
Trong nghiên cứu và phát triển sản phẩm, Memorator Pro 5xHS phù hợp với các bài kiểm tra cần thu thập lượng lớn dữ liệu CAN trong thời gian dài. Khả năng lưu dữ liệu trực tiếp vào thẻ SD giúp giảm phụ thuộc vào máy tính trong quá trình thử nghiệm.
Thiết bị cũng phù hợp cho chẩn đoán lỗi và phân tích sự cố CAN. Khi lỗi không xảy ra liên tục, kỹ thuật viên có thể cấu hình điều kiện ghi để thiết bị tự động lưu dữ liệu khi xuất hiện một thông điệp, giá trị tín hiệu hoặc trạng thái lỗi nhất định.
Hướng dẫn lựa chọn model Kvaser Memorator Pro 5xHS
Khi lựa chọn Kvaser Memorator Pro 5xHS 73-30130-00778-9, trước tiên cần xác định số lượng bus CAN cần giám sát đồng thời. Nếu hệ thống có nhiều mạng CAN và yêu cầu thu thập dữ liệu song song, phiên bản 5 kênh mang lại lợi thế đáng kể so với các giao tiếp CAN đơn kênh hoặc ít kênh hơn.
Tiếp theo, cần xác định hệ thống đang sử dụng CAN hoặc CAN FD. Kvaser Memorator Pro 5xHS hỗ trợ CAN FD, vì vậy phù hợp với các hệ thống có yêu cầu truyền dữ liệu theo chuẩn CAN FD. Đối với hệ thống CAN tốc độ cao truyền thống, thiết bị vẫn có thể được sử dụng cho các nhiệm vụ giao tiếp và ghi dữ liệu CAN. Tài liệu kỹ thuật của Kvaser xác nhận thiết bị hỗ trợ CAN FD và CAN tốc độ cao theo chuẩn ISO 11898-2.
Nếu mục đích sử dụng là ghi dữ liệu ngoài hiện trường, cần xem xét nhu cầu lưu trữ và thời gian ghi. Memorator Pro 5xHS hỗ trợ ghi dữ liệu vào thẻ SD/SDHC và được cung cấp kèm thẻ SD công nghiệp 16 GB theo cấu hình sản phẩm hiện tại của Kvaser.
Nếu ứng dụng yêu cầu kết nối với máy tính để phân tích dữ liệu CAN theo thời gian thực, cần sử dụng chế độ giao tiếp USB. Khi đó, thiết bị đóng vai trò là giao tiếp USB-CAN/CAN FD và có thể kết hợp với phần mềm Kvaser để phục vụ quá trình giám sát và phân tích.
Đối với những dự án cần tự động hóa quá trình ghi dữ liệu hoặc xử lý điều kiện đặc biệt, nên xem xét yêu cầu sử dụng t-script. Khả năng chạy script người dùng là một trong những điểm giúp 73-30130-00778-9 KVASER Vietnam phù hợp với các bài kiểm thử chuyên sâu và quy trình thu thập dữ liệu có điều kiện.
Ngoài ra, cần kiểm tra loại đầu nối và phụ kiện đi kèm trước khi đặt hàng. Phiên bản 73-30130-00778-9 được cung cấp cùng cáp breakout 5 kênh HD26 sang 5 đầu DS9, giúp kết nối thiết bị với các mạng CAN riêng biệt.
Đối với doanh nghiệp, phòng R&D, đơn vị tích hợp hệ thống hoặc nhà máy đang tìm kiếm thiết bị ghi dữ liệu CAN chuyên nghiệp, việc cung cấp đúng mã Kvaser Memorator Pro 5xHS 73-30130-00778-9 cần đi kèm với việc kiểm tra cấu hình hệ thống, số lượng kênh CAN, chuẩn CAN/CAN FD, loại đầu nối và yêu cầu lưu trữ. Song Thành Công có thể hỗ trợ kiểm tra các thông số này trước khi báo giá để hạn chế tình trạng chọn sai model hoặc thiếu phụ kiện khi triển khai.
Liên hệ mua hàng 73-30130-00778-9 KVASER Vietnam
Kvaser Memorator Pro 5xHS 73-30130-00778-9 là giải pháp phù hợp cho các nhu cầu giao tiếp USB-CAN/CAN FD, ghi dữ liệu CAN độc lập, giám sát nhiều bus CAN và phân tích sự cố trong các hệ thống điều khiển hiện đại. Với 5 kênh CAN, khả năng ghi dữ liệu vào thẻ SD, hỗ trợ CAN FD, đồng bộ thời gian và khả năng chạy t-script, sản phẩm đáp ứng tốt các yêu cầu kiểm thử, chẩn đoán và thu thập dữ liệu chuyên nghiệp.
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Đối với Kvaser Memorator Pro 5xHS mã 73-30130-00778-9, khách hàng có thể liên hệ để được kiểm tra cấu hình, tư vấn khả năng tương thích với hệ thống CAN/CAN FD và lựa chọn phụ kiện phù hợp trước khi đặt hàng.
