Giới thiệu sản phẩm 8032-7V GEOKON Vietnam
8032-7V GEOKON Vietnam là cáp Multiplexer chuyên dụng của GEOKON, được sử dụng trong hệ thống kết nối và thu thập dữ liệu quan trắc, đặc biệt trong các hệ thống sử dụng Model 8032 Multiplexer. Sản phẩm có cấu hình chiều dài cáp thay đổi theo yêu cầu và một đầu dây dạng bare leads, cho phép đấu nối trực tiếp theo sơ đồ của hệ thống. Đây là một lựa chọn phù hợp khi cần triển khai đường truyền tín hiệu giữa bộ ghép kênh và các thiết bị đo, thiết bị thu thập dữ liệu hoặc các điểm đấu nối trong hệ thống quan trắc.
Trong các hệ thống đo lường địa kỹ thuật và kết cấu, số lượng cảm biến có thể tăng lên đáng kể tùy theo quy mô công trình. Khi đó, việc kết nối từng cảm biến trực tiếp với thiết bị đọc hoặc bộ ghi dữ liệu sẽ trở nên phức tạp về mặt dây dẫn và quản lý kênh đo. Model 8032 Multiplexer của GEOKON được thiết kế để mở rộng số lượng kênh mà thiết bị đọc có thể tiếp nhận. Theo thông tin từ GEOKON, Model 8032 có thể được sử dụng cùng các bộ ghi dữ liệu Model 8600-1/2 hoặc thiết bị đọc dây rung GK-404.
Trong cấu hình này, 8032-7V giữ vai trò là cáp kết nối chuyên dụng, giúp hệ thống triển khai đường dây phù hợp với khoảng cách và sơ đồ lắp đặt thực tế. Việc lựa chọn đúng loại cáp và chiều dài cáp giúp giảm tình trạng dây dẫn quá dài, thiếu chiều dài hoặc phải thực hiện các phương án nối dây không phù hợp tại công trường.
Điểm đáng chú ý của 8032-7V là chiều dài cáp có thể được xác định theo yêu cầu cấu hình. Một đầu cáp được để dạng bare leads, tạo điều kiện cho việc đấu nối theo thiết kế của hệ thống. Vì vậy, khi đặt hàng cần xác định chính xác chiều dài cần sử dụng và cấu hình kết nối để đảm bảo sản phẩm phù hợp với hệ thống GEOKON hiện hữu.
Model 8032-7V thuộc nhóm phụ kiện kết nối nhưng đóng vai trò quan trọng trong việc triển khai một hệ thống đo lường hoàn chỉnh. Đặc biệt đối với các dự án quan trắc có nhiều cảm biến, khoảng cách giữa tủ thiết bị và khu vực lắp đặt cảm biến lớn hoặc cần bố trí đường dây theo mặt bằng công trình, cáp chuyên dụng giúp quá trình lắp đặt và bảo trì thuận tiện hơn.
Đặc điểm kỹ thuật nổi bật
8032-7V GEOKON Vietnam được định danh là Multiplexer Cable với cấu hình chiều dài thay đổi và một đầu dây dạng bare leads. Đây là đặc điểm quan trọng cần lưu ý khi lựa chọn sản phẩm, bởi 8032-7V không phải là bộ Multiplexer Model 8032 mà là cáp sử dụng trong hệ thống Multiplexer. Thông tin danh mục sản phẩm của GEOKON cũng tách riêng Model 8032 Multiplexer khỏi các phụ kiện và cáp kết nối liên quan.
Các đặc điểm chính của 8032-7V gồm:
- Model: 8032-7V.
- Thương hiệu: GEOKON.
- Loại sản phẩm: Multiplexer Cable.
- Cấu hình chiều dài: Chiều dài thay đổi theo yêu cầu của hệ thống.
- Đầu cáp: Một đầu dạng bare leads để đấu nối theo cấu hình.
- Mục đích sử dụng: Kết nối trong hệ thống Multiplexer và hệ thống thu thập dữ liệu quan trắc.
- Thiết bị liên quan: Model 8032 Multiplexer và các thiết bị đọc hoặc ghi dữ liệu tương thích.
- Có thể sử dụng trong các hệ thống quan trắc địa kỹ thuật, quan trắc kết cấu và đo lường sử dụng cảm biến GEOKON.

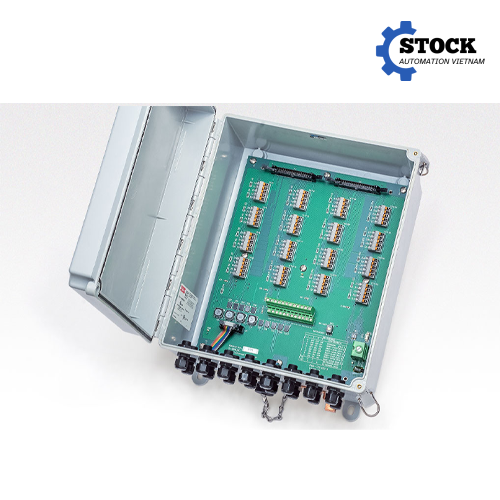

Đối với Model 8032, GEOKON công bố đây là bộ ghép kênh có khả năng mở rộng số lượng kênh được đọc bởi Model 8600-1/2 Data Logger hoặc GK-404 Vibrating Wire Readout. Model 8032 có cấu hình 16 kênh; phiên bản 32 kênh cũng được GEOKON cung cấp trong cùng dòng sản phẩm.
Model 8032 còn được thiết kế với các biện pháp bảo vệ cho đường tín hiệu. Theo tài liệu kỹ thuật của GEOKON, các kênh được bảo vệ chống xung điện bằng bộ chống sét plasma ba cực và bộ chống sét hai cực. Điều này đặc biệt có ý nghĩa đối với các hệ thống quan trắc được triển khai ngoài hiện trường, nơi đường dây cảm biến có thể chạy trong môi trường chịu ảnh hưởng của nhiễu điện hoặc hiện tượng quá áp do môi trường.
Một số thông số được GEOKON công bố cho Model 8032 Multiplexer gồm dòng điện chuyển mạch tối đa 1 A, điện trở tiếp xúc tối đa 0,1 Ω, điện trở cách điện lớn hơn 1 GΩ và tuổi thọ công tắc lớn hơn 200.000 chu kỳ. Vỏ thiết bị sử dụng vật liệu sợi thủy tinh với cấp bảo vệ NEMA 4X, phạm vi nhiệt độ làm việc từ -40 °C đến +60 °C. Kích thước Model 8032 là 342 × 301 × 160 mm, chưa bao gồm chân lắp đặt. Các thông số này thuộc Model 8032 Multiplexer, không phải thông số riêng của đoạn cáp 8032-7V.
Việc phân biệt hai thành phần này rất quan trọng khi lập báo giá hoặc thiết kế hệ thống. Nếu yêu cầu của khách hàng là cáp 8032-7V thì cần xác định chiều dài và điểm đấu nối. Nếu yêu cầu là thiết bị ghép kênh, cần lựa chọn Model 8032 hoặc phiên bản phù hợp theo số lượng kênh và cấu hình cảm biến.
Ưu điểm khi sử dụng 8032-7V GEOKON Vietnam
8032-7V GEOKON Vietnam mang lại lợi ích rõ rệt trong những hệ thống quan trắc cần tổ chức nhiều thiết bị đo thành một hệ thống thu thập dữ liệu tập trung. Thay vì lựa chọn một đoạn cáp thông thường và tự điều chỉnh đầu nối tại công trường, việc sử dụng cáp chuyên dụng theo cấu hình của GEOKON giúp quá trình triển khai hệ thống được kiểm soát tốt hơn.
Một ưu điểm quan trọng là khả năng lựa chọn chiều dài theo yêu cầu. Trong thực tế, vị trí lắp đặt cảm biến, tủ thiết bị, Multiplexer và Data Logger thường không giống nhau giữa các công trình. Việc sử dụng cáp có chiều dài phù hợp giúp hệ thống dây dẫn gọn hơn, giảm phần dây dư và hạn chế việc phải nối thêm cáp khi chiều dài không đủ.
Cấu hình một đầu bare leads cũng tạo sự linh hoạt trong quá trình đấu nối. Kỹ thuật viên có thể thực hiện kết nối theo sơ đồ terminal của hệ thống thay vì phụ thuộc hoàn toàn vào một dạng đầu nối cố định. Tuy nhiên, việc đấu dây cần được thực hiện theo tài liệu kỹ thuật và sơ đồ kết nối tương ứng của GEOKON nhằm tránh đấu sai cực hoặc sai kênh.
Khi kết hợp với Model 8032, 8032-7V hỗ trợ việc triển khai hệ thống Multiplexer theo cấu hình thực tế. Model 8032 có nhiệm vụ mở rộng số lượng kênh đọc, trong khi cáp đảm nhiệm việc kết nối các thành phần trong hệ thống. Model 8600-2 của GEOKON là một ví dụ về thiết bị được tích hợp sẵn Model 8032 Multiplexer và có khả năng đọc 16 vibrating wire sensors cùng 16 thermistors hoặc tối đa 32 cảm biến hai dây, tùy cấu hình.
Một lợi ích khác là khả năng phù hợp với các hệ thống quan trắc lâu dài. Các dự án địa kỹ thuật, quan trắc công trình và kết cấu thường yêu cầu thiết bị hoạt động ổn định trong thời gian dài, đồng thời cần duy trì khả năng truy xuất dữ liệu từ nhiều cảm biến. Việc sử dụng phụ kiện đúng chủng loại giúp giảm các vấn đề phát sinh do lựa chọn cáp hoặc phương án đấu nối không phù hợp.
Đối với đơn vị triển khai hệ thống, 8032-7V cũng giúp việc quản lý vật tư trở nên rõ ràng hơn. Mã sản phẩm cụ thể, cấu hình chiều dài và mục đích sử dụng có thể được xác định ngay từ giai đoạn thiết kế hoặc lập danh mục vật tư. Đây là yếu tố hữu ích khi thực hiện dự án có nhiều tủ thiết bị, nhiều tuyến cáp hoặc nhiều khu vực quan trắc.
Ứng dụng thực tế
8032-7V được sử dụng trong các hệ thống có Model 8032 Multiplexer hoặc cấu hình thiết bị tương thích, đặc biệt khi cần kết nối các thành phần của hệ thống thu thập dữ liệu quan trắc. Model 8032 được GEOKON phát triển cho các ứng dụng mở rộng số lượng kênh đọc trong hệ thống sử dụng cảm biến đo lường, bao gồm các cảm biến dây rung.
Trong quan trắc địa kỹ thuật, hệ thống có thể sử dụng nhiều loại cảm biến để theo dõi các đại lượng như áp lực, biến dạng, tải trọng, chuyển vị hoặc các thông số liên quan đến trạng thái của công trình và nền đất. Khi số lượng cảm biến tăng, Multiplexer cho phép tổ chức nhiều kênh đo vào hệ thống thu thập dữ liệu thay vì phải bố trí một thiết bị đọc riêng cho từng cảm biến.
8032-7V có thể được xem xét trong các cấu hình như:
- Hệ thống quan trắc địa kỹ thuật sử dụng cảm biến GEOKON.
- Hệ thống quan trắc kết cấu công trình.
- Hệ thống giám sát đập, hồ chứa và các công trình thủy lợi.
- Quan trắc nền móng và các khu vực có yêu cầu theo dõi biến dạng hoặc tải trọng.
- Hệ thống thu thập dữ liệu sử dụng Model 8600 Series Data Logger.
- Hệ thống cần kết nối Model 8032 Multiplexer với các thành phần liên quan.
- Các dự án cần bố trí cáp theo chiều dài thực tế giữa tủ thiết bị và khu vực cảm biến.
Đối với các công trình có khoảng cách lớn giữa vị trí cảm biến và tủ thu thập dữ liệu, chiều dài cáp cần được xác định dựa trên bản vẽ bố trí thiết bị và tuyến cáp thực tế. Không nên lựa chọn chiều dài theo ước lượng đơn giản vì phần cáp thiếu sẽ gây khó khăn khi lắp đặt, trong khi cáp quá dài có thể làm tăng lượng dây dư và gây khó khăn trong quản lý tuyến cáp.
GEOKON hiện duy trì hệ thống tài liệu kỹ thuật cho dòng Model 8032, bao gồm datasheet và manual. Điều này giúp đơn vị thiết kế và kỹ thuật có cơ sở kiểm tra cấu hình trước khi đặt hàng hoặc triển khai lắp đặt.
Hướng dẫn lựa chọn model 8032-7V GEOKON Vietnam
Khi lựa chọn 8032-7V GEOKON Vietnam, yếu tố đầu tiên cần xác định là khách hàng đang cần cáp Multiplexer hay cần bộ Multiplexer. Đây là hai sản phẩm có chức năng hoàn toàn khác nhau.
Nếu yêu cầu là cáp kết nối với chiều dài tùy chỉnh và một đầu bare leads, 8032-7V là mã cần xem xét. Trong khi đó, nếu khách hàng cần thiết bị thực hiện chức năng ghép kênh và mở rộng số lượng kênh đo, cần lựa chọn Model 8032 Multiplexer hoặc phiên bản phù hợp. GEOKON hiện công bố Model 8032 với các cấu hình liên quan đến 16 kênh và phiên bản 32 kênh.
Để xác định chính xác 8032-7V, nên thu thập các thông tin sau từ khách hàng:
- Model Multiplexer đang sử dụng.
- Model Data Logger hoặc Readout đang sử dụng.
- Số lượng cảm biến cần kết nối.
- Loại cảm biến và số dây của từng cảm biến.
- Khoảng cách từ Multiplexer đến điểm đấu nối.
- Chiều dài cáp yêu cầu cho từng tuyến.
- Sơ đồ đấu dây hoặc wiring diagram hiện tại nếu có.
- Điều kiện lắp đặt: trong nhà, ngoài trời, trong tủ hoặc tuyến cáp ngoài hiện trường.
- Số lượng cáp cần cung cấp.
- Yêu cầu đầu nối ở hai đầu nếu hệ thống có cấu hình đặc biệt.
Đặc biệt, khách hàng nên cung cấp mã thiết bị hiện hữu hoặc hình ảnh terminal trước khi đặt hàng. Điều này giúp xác nhận chính xác loại cáp, chiều dài và phương án đấu nối, tránh tình trạng đặt nhầm giữa cáp 8032-7V và Model 8032 Multiplexer.
Đối với các dự án mới, nên lựa chọn đồng bộ cảm biến, Multiplexer, Data Logger và cáp ngay từ giai đoạn thiết kế. Model 8600 Series là một dòng Data Logger được GEOKON phát triển cho hệ thống đo lường nhiều kênh; trong đó Model 8600-2 tích hợp Model 8032 Multiplexer để phục vụ cấu hình cảm biến tương ứng.
Khi báo giá 8032-7V, nên ghi rõ mã sản phẩm, mô tả Multiplexer Cable, chiều dài cáp và cấu hình đầu dây. Việc thể hiện đầy đủ thông tin giúp bộ phận mua hàng, kỹ thuật và nhà cung cấp thống nhất cùng một cấu hình, đặc biệt với các dự án cần nhiều đoạn cáp có chiều dài khác nhau.
Liên hệ mua hàng
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cung cấp thiết bị GEOKON cùng tài liệu kỹ thuật và hỗ trợ tư vấn lựa chọn cấu hình phù hợp với yêu cầu thực tế.
Đối với sản phẩm 8032-7V GEOKON Vietnam, Song Thành Công có thể hỗ trợ kiểm tra cấu hình, xác nhận mã sản phẩm, chiều dài cáp, yêu cầu đấu nối và các thiết bị liên quan trước khi báo giá. Việc kiểm tra từ đầu giúp hạn chế sai lệch giữa yêu cầu của hệ thống và vật tư thực tế cần sử dụng.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Với các dự án sử dụng hệ thống quan trắc GEOKON, khách hàng nên cung cấp mã thiết bị đang sử dụng, số lượng cảm biến, sơ đồ kết nối và chiều dài tuyến cáp dự kiến. Đội ngũ kỹ thuật có thể dựa trên những thông tin này để xác định cấu hình phù hợp trước khi tiến hành đặt hàng.
8032-7V GEOKON Vietnam là lựa chọn chuyên dụng cho nhu cầu kết nối trong hệ thống Multiplexer, đặc biệt với các cấu hình yêu cầu chiều dài cáp theo thực tế và một đầu bare leads để đấu nối. Khi được lựa chọn đúng theo Model Multiplexer, Data Logger, loại cảm biến và khoảng cách lắp đặt, sản phẩm góp phần tạo nên hệ thống dây dẫn rõ ràng, thuận tiện cho triển khai và bảo trì lâu dài. Song Thành Công cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi cho các dự án sử dụng 8032-7V GEOKON Vietnam.
