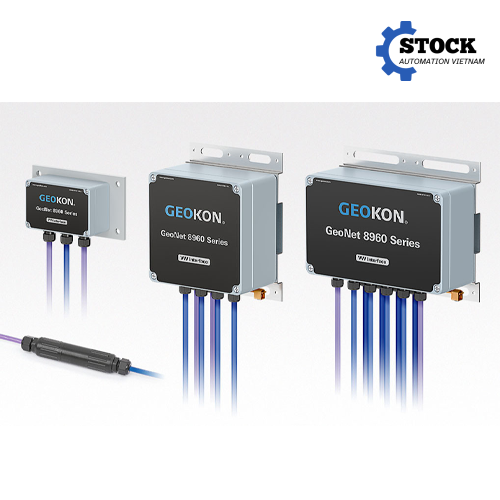

Giới thiệu sản phẩm 8960-01C-CAB-SL GEOKON Vietnam
8960-01C-CAB-SL là bộ giao tiếp kỹ thuật số dành cho cảm biến dây rung Vibrating Wire thuộc dòng 8960 Series của GEOKON. Thiết bị có nhiệm vụ kích thích, thu nhận và xử lý tín hiệu từ một cảm biến Vibrating Wire, sau đó chuyển dữ liệu đo sang dạng kỹ thuật số để truyền về hệ thống thu thập dữ liệu thông qua giao tiếp RS-485 và giao thức Modbus RTU. Theo tài liệu kỹ thuật của GEOKON, model này được cấu hình cho một cảm biến đơn, dạng non-bussed, sử dụng cáp dài tiêu chuẩn 3 m với đầu dây bare leads. (Geokon)
Trong các hệ thống quan trắc địa kỹ thuật và kết cấu công trình, cảm biến Vibrating Wire thường được sử dụng để đo các đại lượng như áp lực, biến dạng, tải trọng, chuyển vị hoặc các thông số liên quan đến trạng thái của công trình. Tuy nhiên, tín hiệu từ cảm biến cần được kích thích và đọc bằng một giao diện chuyên dụng trước khi đưa vào bộ ghi dữ liệu hoặc hệ thống giám sát. 8960-01C-CAB-SL đảm nhiệm chính xác vai trò này, giúp kết nối cảm biến Vibrating Wire với hệ thống điều khiển và thu thập dữ liệu kỹ thuật số.
Một điểm đáng chú ý của 8960-01C-CAB-SL là thiết bị không chỉ đọc tín hiệu dây rung mà còn có khả năng đọc thermistor được tích hợp trong cảm biến. Nhờ đó, hệ thống có thể thu thập đồng thời giá trị tần số của dây rung và thông tin nhiệt độ, hỗ trợ quá trình theo dõi và phân tích dữ liệu đo trong điều kiện môi trường thay đổi. (Geokon)
Với thiết kế dạng giao diện một kênh, 8960-01C-CAB-SL phù hợp cho các điểm đo độc lập, các hệ thống cần bố trí giao diện gần cảm biến hoặc những ứng dụng chỉ yêu cầu kết nối một cảm biến trên mỗi interface.
Đặc điểm kỹ thuật nổi bật
8960-01C-CAB-SL được thiết kế tập trung cho việc đọc và chuyển đổi tín hiệu từ cảm biến Vibrating Wire. Thiết bị sử dụng nguồn 12 VDC, giao tiếp RS-485 half-duplex và giao thức Modbus RTU. Đây là các chuẩn phù hợp để tích hợp giao diện vào hệ thống thu thập dữ liệu công nghiệp, bộ ghi dữ liệu hoặc hệ thống giám sát có hỗ trợ Modbus. (Geokon)
Các thông số kỹ thuật chính của 8960-01C-CAB-SL gồm:
| Thông số | Giá trị |
|---|---|
| Model | 8960-01C-CAB-SL |
| Thương hiệu | GEOKON |
| Dòng sản phẩm | 8960 Series |
| Loại thiết bị | Digital Vibrating Wire Interface |
| Số cảm biến | 1 cảm biến |
| Cấu hình | Non-bussed |
| Chiều dài cáp tiêu chuẩn | 3 m |
| Kiểu đầu dây | Bare leads |
| Nguồn cấp | 12 VDC |
| Dòng điện ở chế độ idle | 1,2 mA |
| Dòng tối đa | 35 mA với cuộn dây VW 180 Ω; 57 mA với cuộn dây VW 50 Ω |
| Giao tiếp | RS-485, half-duplex |
| Giao thức | Modbus RTU |
| Tốc độ truyền | 115.200 bit/s |
| Dải tần đo | 400–6.500 Hz |
| Frequency trueness | 0,082 Hz |
| Frequency precision | 0,146 Hz tại độ tin cậy 99% |
| Độ phân giải tần số | >0,002 Hz |
| Thời gian đo tần số | <370 ms |
| Dải đo thermistor | -20 đến +80 °C |
| Độ chính xác thermistor | ±1% tại điểm 25 °C |
| Độ phân giải nhiệt độ | 10-bit, không tuyến tính |
| Cáp | 4 conductor, foil shield, vỏ Polyurethane |
| Đường kính ngoài cáp danh định | 7,9 mm |
| Nhiệt độ vận hành | -40 đến +80 °C |
| Kích thước housing dạng CAB | Dài khoảng 100 mm × đường kính 25 mm |
Các thông số trên được công bố trong tài liệu kỹ thuật của GEOKON cho dòng 8960 Series. (Geokon)
Về nguyên lý hoạt động, giao diện 8960 kích thích cuộn dây của cảm biến Vibrating Wire và thực hiện phép đo tần số dao động. Tín hiệu sau khi được xử lý được số hóa bên trong interface và truyền tới thiết bị chủ thông qua RS-485. Hệ thống chủ có thể truy vấn dữ liệu bằng Modbus RTU thay vì phải xử lý trực tiếp tín hiệu Vibrating Wire ở cấp độ cảm biến.
Dải tần 400–6.500 Hz cho phép 8960-01C-CAB-SL làm việc với nhiều loại cảm biến dây rung tương thích. Thiết bị cũng hỗ trợ đo thermistor trong khoảng -20 đến +80 °C, giúp bổ sung dữ liệu nhiệt độ cho quá trình đánh giá kết quả đo. Thời gian đo tần số nhỏ hơn 370 ms cũng phù hợp với các hệ thống cần thực hiện việc thu thập dữ liệu theo chu kỳ. (Geokon)
Thiết kế cáp 4 lõi, có lớp foil shield và vỏ Polyurethane giúp phù hợp với môi trường lắp đặt yêu cầu khả năng bảo vệ dây dẫn và hạn chế ảnh hưởng của nhiễu điện từ. Đầu dây bare leads giúp người dùng chủ động đấu nối vào thiết bị thu thập dữ liệu hoặc hệ thống điều khiển theo cấu hình thực tế.
Ưu điểm khi sử dụng 8960-01C-CAB-SL GEOKON Vietnam
Một trong những lợi ích quan trọng của 8960-01C-CAB-SL là đơn giản hóa quá trình tích hợp cảm biến Vibrating Wire vào hệ thống giám sát kỹ thuật số. Thay vì phải sử dụng thiết bị đọc chuyên dụng tại từng thời điểm đo, interface có thể được kết nối với hệ thống thu thập dữ liệu và cho phép truy vấn dữ liệu qua Modbus RTU.
Giao tiếp RS-485 half-duplex là một chuẩn phổ biến trong các hệ thống đo lường và tự động hóa công nghiệp. Khi kết hợp với Modbus RTU, dữ liệu từ interface có thể được đưa vào bộ ghi dữ liệu, máy tính công nghiệp hoặc hệ thống giám sát có hỗ trợ giao thức tương ứng. Điều này tạo thuận lợi cho việc xây dựng hệ thống quan trắc tự động và tập trung.
Thiết kế một kênh của 8960-01C-CAB-SL cũng mang lại sự linh hoạt khi triển khai các điểm đo phân tán. Mỗi interface có thể được bố trí cho một cảm biến cụ thể, phù hợp với các công trình mà vị trí cảm biến nằm cách xa tủ điều khiển hoặc các điểm đo có yêu cầu cấu hình riêng.
Thiết bị đồng thời đọc được tín hiệu Vibrating Wire và thermistor tích hợp trong cảm biến. Việc có thêm dữ liệu nhiệt độ giúp người vận hành có thêm thông tin để đánh giá sự thay đổi của tín hiệu đo trong những điều kiện môi trường khác nhau.
Một ưu điểm khác nằm ở khả năng mở rộng của kiến trúc dòng 8960. Theo tài liệu GEOKON, hệ thống có thể sử dụng nhiều interface trên bus với giới hạn tối đa 32 thiết bị hoặc 64 kênh tùy cấu hình. Tuy nhiên, 8960-01C-CAB-SL bản thân nó chỉ dành cho một cảm biến; nếu cần tập trung nhiều kênh, nên xem xét các phiên bản 4 kênh hoặc 8 kênh của dòng 8960. (Geokon)
Ứng dụng thực tế
8960-01C-CAB-SL được sử dụng trong các hệ thống đo lường và quan trắc có cảm biến Vibrating Wire. Thiết bị phù hợp với nhiều loại cảm biến địa kỹ thuật và cảm biến kết cấu của GEOKON khi yêu cầu đọc tín hiệu và truyền dữ liệu dạng kỹ thuật số.
Trong công trình thủy điện và đập, interface có thể được sử dụng cùng cảm biến Vibrating Wire Piezometer để thu thập dữ liệu áp lực nước lỗ rỗng. Dữ liệu được truyền về hệ thống giám sát giúp kỹ sư theo dõi sự thay đổi của điều kiện địa chất và thủy lực tại các vị trí quan trắc.
Đối với cầu, đường hầm và các công trình bê tông, 8960-01C-CAB-SL có thể được tích hợp với các cảm biến Vibrating Wire phục vụ đo biến dạng, ứng suất, chuyển vị hoặc các đại lượng liên quan đến trạng thái kết cấu. Hệ thống có thể thu thập dữ liệu theo chu kỳ thay vì phụ thuộc hoàn toàn vào phương pháp đọc thủ công.
Trong quan trắc địa kỹ thuật, interface có thể kết nối với các cảm biến được lắp đặt tại nền móng, mái dốc, kết cấu ngầm hoặc các khu vực cần theo dõi biến động trong thời gian dài. Khi kết hợp với bộ ghi dữ liệu tương thích, dữ liệu có thể được thu thập và lưu trữ liên tục.
Sản phẩm cũng có thể được sử dụng trong các hệ thống quan trắc tải trọng khi kết nối với cảm biến dây rung phù hợp. Đối với hệ thống sử dụng nhiều cảm biến, việc lựa chọn interface 1 kênh, 4 kênh hay 8 kênh cần dựa trên số lượng cảm biến, vị trí lắp đặt và phương án tổ chức mạng truyền thông.
Nhìn chung, 8960-01C-CAB-SL phù hợp với các ứng dụng yêu cầu dữ liệu Vibrating Wire được chuyển đổi sang giao tiếp kỹ thuật số và đưa vào hệ thống giám sát tự động thay vì chỉ sử dụng thiết bị đọc cầm tay.
Hướng dẫn lựa chọn model 8960-01C-CAB-SL
Khi lựa chọn interface thuộc dòng GEOKON 8960, trước tiên cần xác định số lượng cảm biến Vibrating Wire cần kết nối và phương án bố trí hệ thống. 8960-01C-CAB-SL là phiên bản dành cho một cảm biến, non-bussed, sử dụng cáp tiêu chuẩn dài 3 m và đầu dây bare leads. Đây là lựa chọn phù hợp khi hệ thống cần một interface riêng cho từng cảm biến hoặc khi yêu cầu đầu dây để đấu nối trực tiếp vào thiết bị bên ngoài. (Geokon)
Nếu cần chiều dài cáp khác 3 m, có thể xem xét model 8960-01C-CAB-VL, trong đó chiều dài cáp được chỉ định theo yêu cầu. Nếu hệ thống cần sử dụng đầu nối sensemetrics 12-pin thay vì bare leads, có thể xem xét 8960-01C-12P-SL hoặc phiên bản chiều dài cáp tùy chọn 8960-01C-12P-VL. (Geokon)
Trong trường hợp cần tập trung nhiều cảm biến vào cùng một interface, dòng 8960 còn có các phiên bản dạng enclosure như 8960-04C-CBL với 4 kênh và 8960-08C-CBL với 8 kênh. Việc chuyển sang cấu hình nhiều kênh có thể giúp giảm số lượng interface riêng lẻ tại những khu vực có mật độ cảm biến cao. (Geokon)
Ngoài số kênh, khi tư vấn lựa chọn cần kiểm tra loại cảm biến Vibrating Wire đang sử dụng, kiểu cuộn dây, phương án cấp nguồn, khoảng cách giữa cảm biến và interface, kiểu đầu nối cũng như thiết bị nhận dữ liệu ở phía sau. Đặc biệt, cần xác nhận hệ thống điều khiển hoặc Data Logger có hỗ trợ RS-485 và Modbus RTU hay không.
Đối với một điểm đo đơn sử dụng cảm biến Vibrating Wire tương thích, yêu cầu cáp tiêu chuẩn 3 m và cần đấu nối bằng bare leads, 8960-01C-CAB-SL GEOKON Vietnam là cấu hình cần được xem xét trong phương án thiết kế hệ thống.
