Mô tả
Giới thiệu sản phẩm A3700 Rootech Vietnam
A3700 Rootech Vietnam, tên đầy đủ là Rootech Accura 3700, là thiết bị đo công suất và chất lượng điện kỹ thuật số được thiết kế cho các hệ thống điện công nghiệp, tủ điện phân phối, hệ thống quản lý năng lượng và các ứng dụng cần giám sát liên tục tình trạng của nguồn điện. Thiết bị thuộc dòng Accura 3700 của Rootech, có khả năng thu thập, tính toán và hiển thị nhiều thông số điện quan trọng, đồng thời hỗ trợ kết nối với hệ thống giám sát và điều khiển thông qua các giao diện truyền thông công nghiệp.
Điểm đáng chú ý của A3700 là thiết bị không chỉ thực hiện chức năng đo điện áp, dòng điện hay công suất đơn thuần. Hệ thống còn được phát triển để theo dõi chất lượng điện năng, ghi nhận các sự kiện bất thường và cung cấp dữ liệu phục vụ việc phân tích tình trạng vận hành của hệ thống điện. Theo tài liệu của Rootech, Accura 3700 được thiết kế như một thiết bị đo chất lượng điện có độ chính xác cao, đáp ứng các yêu cầu đo lường trong môi trường điện công nghiệp. Phiên bản tài liệu mới cũng nêu khả năng đánh giá chất lượng điện theo IEC 61000-4-30 Class S.
A3700 có kiến trúc dạng module. Bên cạnh module chính, thiết bị có thể kết hợp với các module mở rộng như DI, DO, AI, AO, RTD, ELD, DC, TEMP và các module kết hợp tín hiệu khác. Cách thiết kế này cho phép cấu hình thiết bị theo yêu cầu thực tế thay vì phải sử dụng một cấu hình cố định cho mọi hệ thống.
Trong hệ thống điện hiện đại, dữ liệu từ A3700 có thể được sử dụng để theo dõi phụ tải, đánh giá chất lượng nguồn điện, phát hiện các hiện tượng bất thường và cung cấp thông tin cho hệ thống quản lý năng lượng hoặc hệ thống tự động hóa cấp cao hơn. Đây là lý do A3700 Rootech Vietnam phù hợp với các dự án cần kết hợp giữa đo lường điện, giám sát thiết bị và quản lý vận hành.
Đặc điểm kỹ thuật nổi bật
A3700 được xây dựng với cấu trúc thiết bị đo trung tâm kết hợp module nguồn và các module mở rộng phía sau. Cấu trúc này giúp thiết bị có khả năng mở rộng chức năng mà không cần thay đổi toàn bộ hệ thống đo. Tùy cấu hình, người dùng có thể lựa chọn các module phù hợp với tín hiệu cần thu thập hoặc điều khiển.
Về chức năng đo, A3700 hỗ trợ giám sát các đại lượng điện cơ bản như điện áp, dòng điện và công suất. Thiết bị được thiết kế để cung cấp dữ liệu đo có độ chính xác cao, trong đó tài liệu Rootech công bố Accura 3700 đáp ứng IEC 61557-12 Class 0.2 đối với phép đo điện áp, dòng điện và công suất tác dụng.
Bên cạnh các giá trị đo tức thời, A3700 còn hỗ trợ theo dõi nhiều thông số phục vụ đánh giá chất lượng điện. Hệ thống có các chức năng liên quan đến sóng hài, mất cân bằng dòng điện/điện áp, thành phần thứ tự âm và thứ tự không, demand cũng như các sự kiện liên quan đến tình trạng nguồn điện. Những dữ liệu này đặc biệt hữu ích trong các hệ thống có tải công suất lớn, tải biến thiên hoặc nhiều thiết bị điện tử công suất.
Khả năng ghi nhận sự kiện là một ưu điểm quan trọng khi sử dụng A3700 trong công tác bảo trì và xử lý sự cố. Thiết bị có thể theo dõi các trạng thái bất thường của hệ thống điện và lưu lại thông tin sự kiện để người vận hành kiểm tra. Tài liệu của Rootech cũng đề cập đến các sự kiện như phase open, fuse fail, blackout và các sự kiện liên quan đến điện áp, nguồn cấp.
Về giao tiếp, A3700 hỗ trợ Ethernet và RS-485, cho phép kết nối thiết bị với hệ thống quản lý hoặc mạng truyền thông của nhà máy. Tài liệu giao tiếp của Rootech cung cấp bản đồ thanh ghi Modbus cho Accura 3700, qua đó dữ liệu và trạng thái của thiết bị có thể được trao đổi với hệ thống bên ngoài.
Một điểm đáng chú ý khác là hệ thống module I/O mở rộng. Ví dụ, module DI cung cấp các kênh đầu vào số, module DO cung cấp đầu ra số; module AI và AO hỗ trợ tín hiệu analog; module RTD được sử dụng để kết nối cảm biến nhiệt độ RTD; module ELD phục vụ giám sát dòng rò; module TEMP có thể kết nối với các thiết bị đo nhiệt độ Accura TSEN theo cấu hình daisy-chain.
Module A4D2 và A2D4 cũng cho phép kết hợp các kênh analog output và digital output trong cùng một module. Cách tổ chức này giúp giảm số lượng thiết bị trung gian trong tủ điện và tạo sự linh hoạt khi xây dựng hệ thống giám sát.
Nguồn cấp phụ trợ của thiết bị theo tài liệu phiên bản mới nằm trong dải AC 100–240 V hoặc DC 100–300 V. Khi lắp đặt thực tế, cần kiểm tra đúng phiên bản phần cứng, cấu hình nguồn và tài liệu kỹ thuật đi kèm trước khi đấu nối.

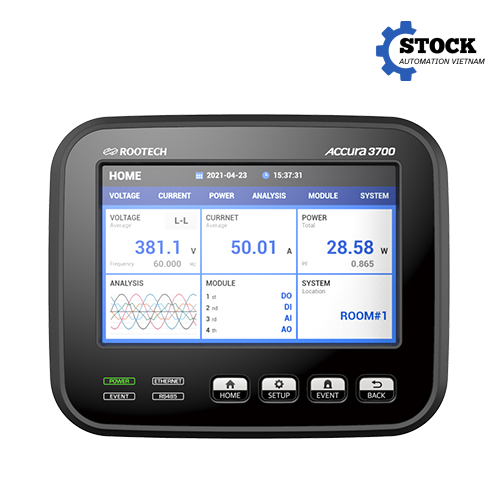

A3700 cũng được trang bị màn hình hiển thị để người vận hành có thể kiểm tra trực tiếp các giá trị đo và trạng thái thiết bị. Thông tin hệ thống có thể bao gồm số serial, địa chỉ MAC, phiên bản ứng dụng, kernel, bootloader, hardware revision và firmware của MCU. Đây là những thông tin hữu ích trong quá trình nghiệm thu, bảo trì và quản lý thiết bị.
Ưu điểm khi sử dụng A3700 Rootech Vietnam
Ưu điểm đầu tiên của A3700 là khả năng kết hợp giữa đo lường điện năng và giám sát chất lượng điện trong cùng một thiết bị. Thay vì chỉ theo dõi điện áp hoặc dòng điện, người vận hành có thể thu thập nhiều dữ liệu hơn để đánh giá toàn diện tình trạng của hệ thống điện.
Đối với nhà máy có nhiều tủ điện hoặc nhiều điểm tiêu thụ năng lượng, A3700 có thể được triển khai tại các vị trí khác nhau trong hệ thống. Dữ liệu từ các thiết bị có thể được đưa về hệ thống giám sát thông qua mạng truyền thông, giúp bộ phận vận hành có cái nhìn tổng thể hơn về tình trạng điện năng của nhà máy.
Thiết kế module là lợi thế lớn khi triển khai dự án. Một hệ thống chỉ cần giám sát thông số điện cơ bản có thể sử dụng cấu hình phù hợp, trong khi các ứng dụng yêu cầu thêm tín hiệu số, tín hiệu analog, nhiệt độ hoặc dòng rò có thể mở rộng bằng module tương ứng. Điều này giúp cấu hình thiết bị sát với yêu cầu thực tế hơn.
A3700 cũng hỗ trợ việc phân tích sự cố. Khi hệ thống điện xuất hiện hiện tượng bất thường, dữ liệu đo và thông tin sự kiện có thể giúp kỹ thuật viên xác định thời điểm cũng như trạng thái của hệ thống. Đây là cơ sở quan trọng để khoanh vùng nguyên nhân thay vì chỉ xử lý sự cố dựa trên hiện tượng quan sát được.
Một ưu điểm khác là khả năng tích hợp. Với Ethernet và RS-485 cùng khả năng trao đổi dữ liệu thông qua Modbus, A3700 có thể được đưa vào kiến trúc hệ thống giám sát điện, SCADA hoặc các giải pháp quản lý năng lượng tùy theo thiết kế của dự án.
Đối với các doanh nghiệp cần quản lý nhiều điểm đo, khả năng hiển thị tại chỗ kết hợp truyền dữ liệu về hệ thống trung tâm giúp giảm phụ thuộc vào việc kiểm tra thủ công. Kỹ thuật viên có thể sử dụng dữ liệu thu thập được để đánh giá xu hướng vận hành, phát hiện bất thường và lập kế hoạch bảo trì phù hợp.
Ứng dụng thực tế
A3700 Rootech Vietnam được ứng dụng phù hợp trong các hệ thống điện công nghiệp cần giám sát liên tục. Một ứng dụng phổ biến là lắp đặt thiết bị tại tủ điện tổng hoặc tủ phân phối để theo dõi các thông số điện của nguồn và phụ tải.
Trong nhà máy sản xuất, A3700 có thể được sử dụng để giám sát các khu vực tiêu thụ điện lớn như dây chuyền sản xuất, hệ thống HVAC, máy nén khí, bơm, quạt, hệ thống xử lý nước hoặc các thiết bị công suất lớn. Dữ liệu thu thập giúp bộ phận kỹ thuật đánh giá mức tiêu thụ và nhận biết các thay đổi bất thường trong quá trình vận hành.
Thiết bị cũng phù hợp với hệ thống quản lý năng lượng. Khi được triển khai tại nhiều điểm đo, A3700 có thể cung cấp dữ liệu điện cho hệ thống quản lý tập trung. Doanh nghiệp có thể dựa trên dữ liệu này để theo dõi phụ tải, phân tích demand và đánh giá hiệu quả sử dụng năng lượng.
Trong các hệ thống có nhiều tải phi tuyến hoặc thiết bị điện tử công suất, chức năng giám sát chất lượng điện đặc biệt có giá trị. Thông tin về sóng hài, mất cân bằng và các sự kiện điện có thể hỗ trợ kỹ thuật viên xác định những vấn đề có khả năng ảnh hưởng đến thiết bị hoặc quá trình sản xuất.
A3700 cũng có thể được sử dụng trong các dự án giám sát và tự động hóa trạm điện, hệ thống phân phối điện trong tòa nhà, cơ sở hạ tầng công nghiệp và các hệ thống cần thu thập dữ liệu điện từ nhiều vị trí.
Với các ứng dụng yêu cầu giám sát nhiệt độ, dòng rò hoặc tín hiệu bên ngoài, hệ thống có thể được mở rộng bằng các module tương ứng. Chẳng hạn, ELD được thiết kế cho việc thu thập dòng rò, RTD hỗ trợ cảm biến nhiệt độ RTD, còn TEMP cho phép kết nối các thiết bị đo nhiệt độ Accura TSEN.
Hướng dẫn lựa chọn model A3700 Rootech Vietnam
Khi lựa chọn A3700, không nên chỉ xác định thiết bị dựa trên tên model A3700 mà cần xác định đầy đủ cấu hình của hệ thống. Accura 3700 sử dụng kiến trúc module, vì vậy cấu hình module nguồn, module I/O, phương thức truyền thông và yêu cầu đo lường cần được xem xét đồng thời.
Trước hết cần xác định hệ thống cần đo những đại lượng nào. Nếu mục tiêu chính là đo điện áp, dòng điện, công suất và chất lượng điện, cấu hình cơ bản của Accura 3700 có thể đáp ứng nhu cầu. Nếu dự án yêu cầu thu thập thêm tín hiệu trạng thái từ thiết bị bên ngoài, cần xem xét module DI hoặc DIO.
Đối với yêu cầu xuất tín hiệu điều khiển hoặc tín hiệu trạng thái, module DO là lựa chọn phù hợp. Tài liệu của Rootech cho biết các kênh DO có thể hỗ trợ nhiều kiểu đầu ra như latch, pulse, energy pulse và single pulse tùy cấu hình và chức năng sử dụng.
Nếu hệ thống cần thu thập tín hiệu analog 0–20 mA, có thể lựa chọn module AI. Với nhu cầu xuất tín hiệu analog, module AO hỗ trợ các giá trị đầu ra trong dải phù hợp. Trong trường hợp cần kết hợp analog và digital I/O, các module A4D2 hoặc A2D4 có thể được xem xét để giảm số lượng module riêng biệt.
Đối với hệ thống cần đo nhiệt độ, cần xác định loại cảm biến sử dụng. Module RTD hỗ trợ kết nối cảm biến PT100 và PT1000, trong khi module TEMP được thiết kế để kết nối với các thiết bị đo nhiệt độ Accura TSEN theo dạng daisy-chain.
Nếu mục tiêu là giám sát dòng rò trong tủ điện hoặc hệ thống phân phối, cần xem xét module ELD và loại cảm biến dòng rò tương ứng. Với các ứng dụng cần thu thập tín hiệu DC, module DC có thể cung cấp các kênh đầu vào điện áp, dòng điện cùng các kênh DI/DO theo cấu hình được Rootech công bố.
Cuối cùng, cần xác định phương thức tích hợp với hệ thống quản lý. Ethernet và RS-485 là hai phương án giao tiếp quan trọng của A3700. Nếu thiết bị được kết nối với PLC, SCADA hoặc hệ thống quản lý năng lượng, cần kiểm tra giao thức, bản đồ thanh ghi và yêu cầu truyền thông của hệ thống hiện hữu trước khi đặt hàng. Tài liệu giao tiếp của Rootech cung cấp thông tin Modbus Register Map cho Accura 3700 để phục vụ việc tích hợp.
Do cấu hình A3700 có thể thay đổi theo yêu cầu dự án, khách hàng nên cung cấp sơ đồ hệ thống, điện áp/dòng điện cần đo, loại CT/PT, số lượng tín hiệu DI/DO/AI/AO, yêu cầu đo nhiệt độ hoặc dòng rò và giao thức truyền thông cần sử dụng. Dựa trên các thông tin này, cấu hình A3700 phù hợp có thể được xác định chính xác trước khi đặt hàng.
Liên hệ mua hàng
A3700 Rootech Vietnam là giải pháp phù hợp cho các hệ thống cần đo công suất, giám sát chất lượng điện và kết nối dữ liệu đo với hệ thống quản lý hoặc tự động hóa công nghiệp. Việc lựa chọn đúng cấu hình ngay từ đầu giúp thiết bị đáp ứng chính xác yêu cầu đo lường, giảm phát sinh khi lắp đặt và thuận tiện hơn trong quá trình vận hành lâu dài.
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Đối với A3700 Rootech Vietnam, đội ngũ kỹ thuật có thể hỗ trợ tư vấn cấu hình, lựa chọn module, kiểm tra yêu cầu giao tiếp và giải pháp phù hợp với hệ thống điện thực tế của khách hàng.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Để lựa chọn chính xác A3700, khách hàng nên cung cấp các thông tin về hệ thống điện, điểm cần đo, thông số điện áp và dòng điện, số lượng tín hiệu cần thu thập, yêu cầu truyền thông và các module mở rộng nếu có. Song Thành Công sẽ hỗ trợ kiểm tra cấu hình và tư vấn phương án phù hợp trước khi báo giá.
Với khả năng đo lường chính xác, giám sát chất lượng điện, hỗ trợ ghi nhận sự kiện, giao tiếp công nghiệp và mở rộng module linh hoạt, A3700 Rootech Vietnam là lựa chọn đáng cân nhắc cho các hệ thống điện công nghiệp cần quản lý dữ liệu đo lường một cách tập trung và có hệ thống.
