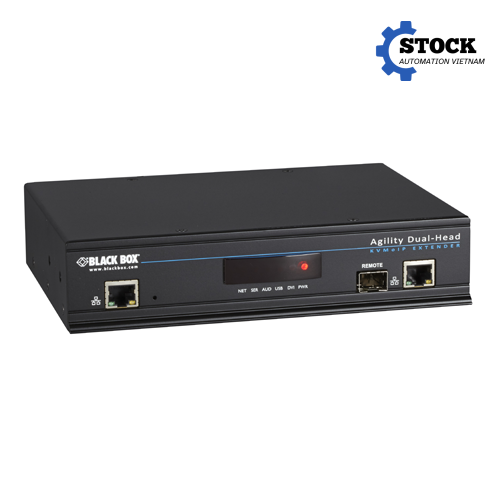

Giới thiệu sản phẩm Black Box ACR1020A-R
Black Box ACR1020A-R là bộ thu KVM Over IP thuộc dòng Agility KVM của Black Box, được thiết kế để mở rộng và quản lý tín hiệu máy tính qua hệ thống mạng Ethernet. Thiết bị cho phép truyền đồng thời hình ảnh DVI-D hai màn hình, USB, USB 2.0, âm thanh và tín hiệu serial thông qua hạ tầng mạng IP, phù hợp cho các hệ thống cần đưa máy tính hoặc máy chủ ra khỏi khu vực vận hành nhưng vẫn duy trì khả năng điều khiển tập trung.
Khác với bộ kéo dài KVM point-to-point thông thường, ACR1020A-R có thể được triển khai trong kiến trúc KVM Matrix trên nền mạng IP. Người vận hành có thể kết nối bộ thu với bộ phát tương ứng, truyền tín hiệu qua mạng LAN và sử dụng các thiết bị chuyển mạch mạng để mở rộng khoảng cách. Với kết nối mạng phù hợp, hệ thống Agility có thể truyền tín hiệu ở khoảng cách 100 m hoặc xa hơn khi sử dụng thêm network switch.
Thiết bị hỗ trợ cấu hình hai màn hình DVI-D độc lập, tối đa 4 cổng USB 2.0 Type-A, giao tiếp mạng RJ-45 kết hợp SFP, cổng RS-232 và các kết nối âm thanh. Thiết kế này giúp Black Box ACR1020A-R đáp ứng tốt các hệ thống điều khiển, phòng máy chủ, trung tâm vận hành, phòng giám sát và các ứng dụng công nghiệp cần đưa máy tính vận hành đến vị trí cách xa máy chủ hoặc thiết bị nguồn.
Một điểm đáng chú ý của ACR1020A-R là khả năng truyền hình ảnh với cơ chế nén không mất dữ liệu, giúp duy trì chất lượng hiển thị trong quá trình truyền qua mạng. Thiết bị cũng hỗ trợ VNC để truy cập và quản lý từ xa, đồng thời hỗ trợ mã hóa dữ liệu AES 128-bit cho các hệ thống yêu cầu tăng cường bảo mật khi truyền thông tin qua mạng.
Đặc điểm kỹ thuật nổi bật
Black Box ACR1020A-R là bộ thu dành cho hệ thống Agility KVM Over IP, tập trung vào khả năng truyền và nhận nhiều loại tín hiệu trên cùng hạ tầng mạng. Các đặc điểm chính gồm:
| Thông số | Black Box ACR1020A-R |
|---|---|
| Thương hiệu | Black Box |
| Dòng sản phẩm | Agility KVM Over IP |
| Loại thiết bị | KVM Receiver |
| Kiểu KVM | Dual-Head KVM |
| Ngõ vào/ra hình ảnh | 2 × DVI-D |
| Độ phân giải tối đa theo trang sản phẩm hiện tại | 1920 × 1080 |
| USB | 4 × USB 2.0 Type-A |
| Mạng | RJ-45 và SFP |
| Serial | 1 × DB9 RS-232 |
| Âm thanh | 2 × jack audio 3,5 mm |
| Truyền dẫn | Ethernet LAN |
| Khoảng cách cơ bản | Khoảng 100 m qua mạng Ethernet, có thể mở rộng bằng network switch |
| Bảo mật | Mã hóa AES 128-bit |
| Quản lý từ xa | Hỗ trợ VNC và Agility Controller |
| Nguồn cấp | 5 VDC |
| Công suất | 20 W |
| Ứng dụng | KVM extension, KVM matrix, điều khiển và giám sát từ xa |
Theo tài liệu kỹ thuật của Black Box, ACR1020A-R được trang bị 2 cổng DVI-D, 4 cổng USB 2.0 Type-A, 1 cổng RJ-45 và 1 cổng SFP, cùng 1 cổng DB9 RS-232 và 2 jack âm thanh 3,5 mm. Cấu hình này cho phép kết nối đầy đủ màn hình, bàn phím, chuột, thiết bị USB, âm thanh và thiết bị serial tại vị trí người vận hành.
Khả năng hỗ trợ Dual-Head DVI-D là điểm quan trọng đối với các ứng dụng cần hiển thị đồng thời hai màn hình. Thay vì chỉ truyền một tín hiệu hình ảnh, ACR1020A-R có thể đưa hai luồng hình ảnh đến vị trí vận hành, phù hợp với các máy tính sử dụng hai màn hình để hiển thị giao diện điều khiển, biểu đồ, dữ liệu giám sát hoặc nhiều phần mềm cùng lúc.
Về kết nối mạng, thiết bị có khả năng hoạt động thông qua Ethernet và hỗ trợ thêm kết nối SFP. Hệ thống Agility có thể được triển khai theo nhiều topology khác nhau, từ kết nối point-to-point đến hệ thống KVM Matrix có khả năng chuyển đổi và phân phối tín hiệu giữa nhiều thiết bị. Khi sử dụng network switch phù hợp, khoảng cách truyền có thể vượt quá giới hạn của một đường Ethernet trực tiếp.
ACR1020A-R cũng hỗ trợ Teaming Mode với kết nối mạng thứ hai để kết hợp tín hiệu và tăng băng thông trong những cấu hình phù hợp. Đây là tính năng hữu ích khi hệ thống cần truyền nhiều loại dữ liệu đồng thời hoặc yêu cầu đường truyền có năng lực xử lý cao hơn.
Một ưu điểm khác là khả năng quản lý tập trung thông qua Agility Controller. Bộ điều khiển này cho phép cấu hình transmitter và receiver từ xa thông qua trình duyệt web, giúp giảm nhu cầu thao tác trực tiếp tại từng thiết bị trong hệ thống.
Ưu điểm khi sử dụng Black Box ACR1020A-R
Sử dụng Black Box ACR1020A-R giúp doanh nghiệp tách vị trí vận hành khỏi vị trí đặt máy tính hoặc máy chủ. Trong nhiều hệ thống, máy tính điều khiển cần được đặt trong phòng máy chủ, phòng kỹ thuật hoặc khu vực có điều kiện môi trường phù hợp, trong khi màn hình và thiết bị điều khiển lại cần được bố trí tại phòng vận hành. KVM Over IP giải quyết bài toán này bằng cách truyền tín hiệu thông qua hạ tầng mạng hiện có.
Khả năng hỗ trợ hai màn hình giúp người vận hành có thể làm việc với nhiều giao diện cùng lúc. Đây là lợi thế rõ rệt đối với các ứng dụng giám sát và điều khiển cần theo dõi nhiều thông số trên màn hình, thay vì phải liên tục chuyển đổi giữa các cửa sổ hoặc máy tính.
Việc tích hợp hình ảnh, USB, âm thanh và RS-232 trên cùng hệ thống cũng giúp giảm số lượng đường cáp kéo trực tiếp giữa khu vực máy tính và khu vực vận hành. Bàn phím, chuột và các thiết bị USB có thể được kết nối tại đầu receiver để điều khiển máy tính ở đầu transmitter.
Black Box ACR1020A-R còn phù hợp với những hệ thống có yêu cầu mở rộng trong tương lai. Khi sử dụng kiến trúc KVM Matrix, doanh nghiệp có thể xây dựng hệ thống gồm nhiều máy tính và nhiều vị trí vận hành thay vì chỉ giới hạn ở một bộ phát và một bộ thu. Agility được thiết kế theo hướng mở rộng trên nền IP, hỗ trợ point-to-point, multicast HD video và single-target sharing.
Về chất lượng hình ảnh, Black Box sử dụng cơ chế truyền hình ảnh với nén không mất dữ liệu, hướng đến việc duy trì chất lượng hiển thị trong quá trình truyền qua mạng. Điều này đặc biệt hữu ích đối với các giao diện điều khiển, phần mềm kỹ thuật và màn hình giám sát có nhiều chữ, đường nét hoặc dữ liệu đồ họa cần được hiển thị rõ ràng.
Ngoài ra, ACR1020A-R hỗ trợ VNC cho truy cập và quản lý từ xa, đồng thời sử dụng mã hóa AES 128-bit cho dữ liệu. Các tính năng này giúp thiết bị phù hợp hơn với hệ thống IT/OT có yêu cầu quản lý tập trung và kiểm soát truy cập.
Ứng dụng thực tế
Black Box ACR1020A-R có thể được sử dụng trong nhiều hệ thống yêu cầu truyền tín hiệu KVM thông qua mạng IP.
Trong phòng điều khiển và trung tâm giám sát, thiết bị có thể kết nối máy tính điều khiển ở khu vực kỹ thuật với màn hình, bàn phím và chuột tại bàn vận hành. Người vận hành có thể làm việc với máy tính mà không cần đặt máy tính ngay tại vị trí làm việc.
Trong phòng máy chủ và trung tâm dữ liệu, ACR1020A-R có thể được sử dụng để mở rộng tín hiệu KVM từ máy chủ hoặc máy tính đến khu vực quản trị. Việc đưa máy tính ra khỏi khu vực người vận hành giúp tổ chức không gian phòng điều khiển gọn hơn và tập trung thiết bị IT vào khu vực được quản lý riêng.
Trong hệ thống tự động hóa công nghiệp, KVM Over IP có thể được sử dụng để đưa giao diện HMI hoặc máy tính công nghiệp đến phòng điều khiển. Khi hệ thống cần hai màn hình, nhiều thiết bị USB hoặc kết nối serial, cấu hình Dual-Head của ACR1020A-R có thể đáp ứng các yêu cầu này.
Trong hệ thống giám sát và điều hành, khả năng truyền hai màn hình cho phép hiển thị đồng thời nhiều giao diện. Ví dụ, một màn hình có thể hiển thị phần mềm điều khiển trong khi màn hình còn lại hiển thị dữ liệu giám sát hoặc trạng thái hệ thống.
Trong hệ thống KVM Matrix, ACR1020A-R có thể đóng vai trò receiver tại các vị trí vận hành. Khi kết hợp với transmitter và bộ điều khiển phù hợp, hệ thống có thể xây dựng mô hình nhiều nguồn máy tính và nhiều vị trí người dùng trên cùng hạ tầng mạng.
Hướng dẫn lựa chọn model Black Box ACR1020A-R
Khi lựa chọn Black Box ACR1020A-R, trước tiên cần xác định loại tín hiệu hình ảnh của máy tính nguồn. ACR1020A-R sử dụng 2 × DVI-D, vì vậy model này phù hợp khi hệ thống nguồn và màn hình yêu cầu giao tiếp DVI-D. Nếu hệ thống sử dụng DisplayPort hoặc chuẩn hình ảnh khác, cần lựa chọn receiver thuộc cấu hình Agility tương ứng thay vì chuyển đổi một cách không cần thiết.
Tiếp theo, cần kiểm tra yêu cầu về số lượng màn hình. Nếu hệ thống cần hai màn hình độc lập tại vị trí vận hành, cấu hình Dual-Head của ACR1020A-R là yếu tố cần quan tâm. Nếu chỉ cần một màn hình, có thể cân nhắc các receiver single-head thuộc dòng Agility để lựa chọn cấu hình phù hợp hơn.
Đối với thiết bị ngoại vi, cần xác định số lượng USB cần sử dụng. ACR1020A-R cung cấp 4 cổng USB 2.0 Type-A, phù hợp cho các thiết bị như bàn phím, chuột và các thiết bị USB tương thích. Nếu hệ thống có thiết bị đặc thù yêu cầu tốc độ hoặc chuẩn USB khác, cần kiểm tra khả năng tương thích trước khi đặt hàng.
Yếu tố tiếp theo là hạ tầng mạng. ACR1020A-R truyền tín hiệu thông qua Ethernet và có hỗ trợ RJ-45 cùng SFP. Do đó, khi triển khai thực tế cần kiểm tra loại switch, tốc độ mạng, khoảng cách giữa các thiết bị, cấu trúc mạng và băng thông dành cho hệ thống KVM. Với khoảng cách lớn hơn kết nối Ethernet trực tiếp, network switch có thể được sử dụng để mở rộng tuyến truyền.
Cuối cùng, cần xác định kiến trúc hệ thống. Với hệ thống đơn giản, cấu hình point-to-point giữa transmitter và receiver có thể đáp ứng nhu cầu. Với hệ thống có nhiều máy tính, nhiều màn hình và nhiều vị trí vận hành, nên xem xét cấu hình KVM Matrix kết hợp Agility Controller để quản lý tập trung.
Khi yêu cầu báo giá Black Box ACR1020A-R, khách hàng nên cung cấp thêm số lượng màn hình, độ phân giải yêu cầu, loại cổng hình ảnh, số lượng máy tính nguồn, khoảng cách truyền, loại hạ tầng mạng đang sử dụng và yêu cầu về USB, audio hoặc RS-232. Các thông tin này giúp xác định chính xác receiver, transmitter, controller và phụ kiện cần thiết cho toàn bộ hệ thống.
Liên hệ mua hàng
Black Box ACR1020A-R là lựa chọn phù hợp cho các hệ thống cần mở rộng tín hiệu KVM qua mạng IP, đặc biệt khi yêu cầu đồng thời hai màn hình DVI-D, USB, audio, RS-232 và khả năng quản lý tập trung. Với kiến trúc Agility KVM Over IP, thiết bị có thể được triển khai từ hệ thống point-to-point đơn giản đến mô hình KVM Matrix mở rộng tùy theo quy mô dự án.
Để được tư vấn cấu hình Black Box ACR1020A-R, transmitter tương thích, controller và các phụ kiện đi kèm theo nhu cầu thực tế, khách hàng có thể liên hệ:
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Với Black Box ACR1020A-R, Song Thành Công có thể hỗ trợ kiểm tra yêu cầu hệ thống, tư vấn model phù hợp và cấu hình giải pháp KVM Over IP theo từng ứng dụng thực tế.
