Giới thiệu sản phẩm AL105NXDC024AA0A1R/R E2S Vietnam

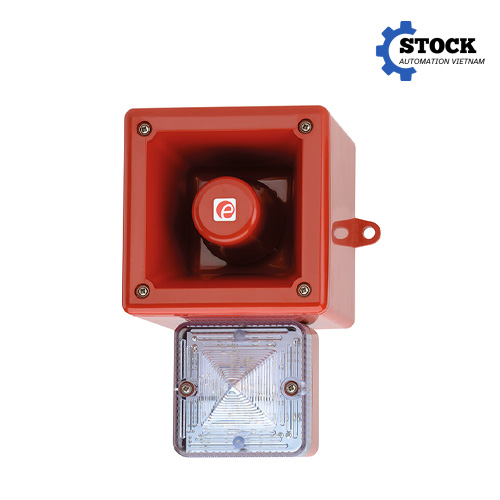

AL105NXDC024AA0A1R/R E2S Vietnam là thiết bị cảnh báo kết hợp còi báo động và đèn chớp Xenon thuộc dòng AL105NX của E2S. Sản phẩm được thiết kế để tạo tín hiệu cảnh báo đồng thời bằng âm thanh và ánh sáng, giúp người vận hành nhanh chóng nhận biết tình trạng bất thường trong các hệ thống công nghiệp, phòng cháy chữa cháy, điều khiển quá trình, an ninh và các ứng dụng báo hiệu chuyên dụng.
Mã AL105NXDC024AA0A1R/R được cấu hình với nguồn cấp 24 VDC, vỏ màu đỏ và thấu kính màu đỏ. Trong đó, phiên bản DC024 tương ứng với điện áp danh định 24 VDC, dải điện áp làm việc 20–28 VDC. Cấu hình này phù hợp với nhiều tủ điều khiển, hệ thống báo động và hệ thống tự động hóa sử dụng nguồn điều khiển 24 VDC phổ biến trong công nghiệp.
AL105NX là thiết bị dạng combination signal, tích hợp còi báo động công suất cao với đèn chớp Xenon trong cùng một cụm. Cách thiết kế này giúp giảm số lượng thiết bị phải lắp đặt tại một vị trí cảnh báo, đồng thời tạo ra tín hiệu trực quan và âm thanh cùng lúc. Theo thông số của E2S, còi có mức âm thanh tối đa 113 dB(A) tại khoảng cách 1 m ±3 dB, trong khi bộ đèn Xenon sử dụng năng lượng 5 Joule cho mỗi lần chớp.
Thiết bị có cấp bảo vệ IP66, vỏ được chế tạo từ vật liệu ABS/PC chống cháy có khả năng chịu va đập cao. Dải nhiệt độ vận hành từ -40°C đến +66°C giúp AL105NXDC024AA0A1R/R phù hợp với nhiều điều kiện môi trường công nghiệp khác nhau.
Đặc điểm kỹ thuật nổi bật
AL105NXDC024AA0A1R/R được cấu hình dựa trên dòng AL105NX của E2S với các đặc điểm kỹ thuật đáng chú ý:
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | AL105NXDC024AA0A1R/R |
| Thương hiệu | E2S |
| Dòng sản phẩm | AL105NX |
| Loại thiết bị | Còi báo động kết hợp đèn chớp Xenon |
| Điện áp danh định | 24 VDC |
| Dải điện áp | 20–28 VDC |
| Màu vỏ | Đỏ |
| Màu thấu kính | Đỏ |
| Công suất đèn Xenon | 5 Joule (5 Ws) |
| Tần số chớp | 1 Hz; phiên bản DC có chế độ 1,5 Hz và double strike |
| Mức âm thanh tối đa | 113 dB(A) @ 1 m ±3 dB |
| Mức âm thanh danh định | 106 dB(A) @ 1 m ±3 dB |
| Số âm báo | 64 âm báo |
| Số cấp cảnh báo | 4 stage/channel |
| Cấp bảo vệ | IP66 |
| Vật liệu vỏ | ABS/PC chống cháy |
| Cấp vật liệu | UL94 V0 & 5VA |
| Đầu vào cáp | 2 x M20 x 1.5 mm |
| Tiết diện dây đầu nối | 0,5–2,5 mm² |
| Nhiệt độ vận hành | -40°C đến +66°C |
| Nhiệt độ lưu trữ | -40°C đến +70°C |
| Độ ẩm tương đối | 95% tại 20°C |
| Khối lượng phiên bản DC | Khoảng 0,95 kg |
Các thông số trên được tổng hợp từ cấu hình AL105NXDC024 của E2S và tài liệu kỹ thuật của dòng AL105NX.
Điểm đáng chú ý đầu tiên là khả năng phát cảnh báo bằng hai phương thức. Còi tạo tín hiệu âm thanh có cường độ lớn, trong khi đèn Xenon tạo tín hiệu ánh sáng nhấp nháy dễ nhận biết. Khi được bố trí tại các khu vực có tiếng ồn cao hoặc tầm nhìn hạn chế, việc sử dụng đồng thời âm thanh và ánh sáng giúp tăng khả năng nhận biết trạng thái cảnh báo.
Còi của AL105NX hỗ trợ 64 âm báo và 4 cấp cảnh báo có thể kích hoạt từ xa. Các cấp cảnh báo có thể được sử dụng để phân biệt những trạng thái khác nhau của hệ thống, chẳng hạn cảnh báo sự cố, cảnh báo nguy hiểm hoặc tín hiệu yêu cầu sơ tán, tùy theo thiết kế điều khiển của từng dự án. E2S cũng cung cấp tùy chọn cấu hình âm báo theo yêu cầu đối với những ứng dụng đặc thù.
Bộ đèn Xenon sử dụng năng lượng 5 Joule và có khả năng tạo tín hiệu chớp cường độ cao. Với phiên bản DC, tần số chớp có thể đạt 1,5 Hz và hỗ trợ chế độ double strike theo cấu hình của thiết bị. Đối với các ứng dụng yêu cầu độ phủ ánh sáng theo tiêu chuẩn cảnh báo cháy, E2S cũng có các cấu hình AL105NXDC024 phù hợp với yêu cầu EN54-23 trong phạm vi cấu hình được chỉ định.
Thiết kế vỏ IP66 giúp hạn chế sự xâm nhập của bụi và nước, phù hợp với các vị trí lắp đặt trong nhà máy, khu vực sản xuất và những môi trường có điều kiện vận hành khắc nghiệt. Vỏ ABS/PC chống cháy cấp UL94 V0 & 5VA cũng góp phần nâng cao khả năng bảo vệ các linh kiện bên trong.
Thiết bị được thiết kế với hai đầu vào cáp ren M20 x 1.5 mm, các đầu nối dạng cắm và hệ thống đấu nối phù hợp cho việc lắp đặt, kiểm tra hoặc bảo trì. E2S cũng công bố khả năng tự đồng bộ tín hiệu đối với các thiết bị trong dòng sản phẩm này.
Ưu điểm khi sử dụng AL105NXDC024AA0A1R/R
AL105NXDC024AA0A1R/R mang lại lợi ích rõ rệt khi hệ thống cần một thiết bị cảnh báo vừa bằng âm thanh vừa bằng ánh sáng. Thay vì bố trí riêng một còi và một đèn cảnh báo, hai chức năng được tích hợp trong cùng một thiết bị, giúp đơn giản hóa vị trí lắp đặt và hệ thống dây dẫn.
Nguồn 24 VDC là một lợi thế đáng chú ý đối với các hệ thống tự động hóa công nghiệp. Điện áp 24 VDC được sử dụng rộng rãi trong PLC, tủ điều khiển, hệ thống I/O và các mạch điều khiển máy móc. Với cấu hình AL105NXDC024, thiết bị có dải điện áp 20–28 VDC, cho phép tích hợp trực tiếp vào nhiều hệ thống điều khiển 24 VDC khi thiết kế nguồn và mạch bảo vệ đáp ứng yêu cầu kỹ thuật.
Mức âm thanh tối đa 113 dB(A) tại 1 m giúp tín hiệu cảnh báo có khả năng nhận biết tốt trong môi trường công nghiệp. Tuy nhiên, mức âm thanh thực tế tại vị trí người vận hành còn phụ thuộc vào khoảng cách, vật cản, tiếng ồn nền, đặc tính không gian và loại âm báo được lựa chọn. Vì vậy, khi thiết kế hệ thống cảnh báo, cần đánh giá vị trí lắp đặt thực tế thay vì chỉ dựa vào thông số âm thanh danh định.
Khả năng lựa chọn nhiều âm báo giúp AL105NX có thể được sử dụng trong những hệ thống yêu cầu phân biệt nhiều trạng thái cảnh báo. Bốn stage/channel cho phép thiết kế nhiều cấp tín hiệu tùy theo logic điều khiển của hệ thống. Việc này đặc biệt hữu ích trong các dây chuyền sản xuất, hệ thống điều khiển quá trình và hệ thống cảnh báo tập trung.
Thiết kế IP66 và dải nhiệt độ -40°C đến +66°C cho phép AL105NXDC024AA0A1R/R hoạt động trong phạm vi môi trường tương đối rộng. Thiết bị cũng được thiết kế cho các ứng dụng cần vận hành liên tục, phù hợp với yêu cầu của nhiều hệ thống cảnh báo công nghiệp.
Một ưu điểm khác là khả năng sử dụng trong nhiều nhóm ứng dụng. Dòng AL105NX được E2S định hướng cho các hệ thống báo cháy, hàng hải, an ninh và báo hiệu công nghiệp. Tùy từng dự án, người thiết kế cần lựa chọn đúng phiên bản điện áp, màu sắc, cấu hình chứng nhận và phương án lắp đặt trước khi đưa thiết bị vào hệ thống.
Ứng dụng thực tế
AL105NXDC024AA0A1R/R có thể được sử dụng tại nhiều vị trí cần cảnh báo bằng âm thanh và ánh sáng trong hệ thống công nghiệp.
Trong hệ thống tự động hóa nhà máy, thiết bị có thể được lắp tại các khu vực máy móc hoặc dây chuyền sản xuất để cảnh báo khi PLC hoặc bộ điều khiển phát hiện lỗi. Ví dụ, khi xảy ra quá nhiệt, mất áp suất, dừng khẩn cấp hoặc lỗi thiết bị, tín hiệu điều khiển có thể kích hoạt còi và đèn chớp để thông báo cho người vận hành.
Trong hệ thống điều khiển quá trình, AL105NX có thể được bố trí tại phòng máy, khu vực thiết bị hoặc các vị trí cần thông báo trạng thái bất thường. Bốn cấp cảnh báo cho phép kỹ sư thiết kế logic điều khiển phù hợp với mức độ của từng tình trạng.
Trong hệ thống phòng cháy chữa cháy, cấu hình AL105NXDC024 có thể được sử dụng trong phạm vi ứng dụng và chứng nhận tương ứng. E2S công bố phiên bản AL105NXDC024 có các chứng nhận và thử nghiệm liên quan đến CPR, EN54-3 và EN54-23 đối với những cấu hình được quy định. Không nên mặc định mọi cấu hình AL105NX đều có cùng chứng nhận; cần kiểm tra đúng mã sản phẩm và tài liệu chứng nhận của thiết bị trước khi sử dụng cho một hệ thống an toàn cụ thể.
Trong ngành hàng hải và các khu vực công nghiệp ngoài trời, khả năng chống bụi, nước và điều kiện nhiệt độ rộng giúp thiết bị phù hợp với nhiều vị trí lắp đặt. Dòng AL105NX được E2S cung cấp với nhiều phiên bản chứng nhận khác nhau, trong đó có DNV, MED, EAC, CE, UKCA và UL/cUL tùy cấu hình.
Thiết bị cũng có thể được sử dụng cho hệ thống an ninh, cảnh báo xâm nhập, cảnh báo khu vực hạn chế hoặc các hệ thống cần tạo tín hiệu trực quan và âm thanh tại cùng một vị trí.
Đối với hệ thống tự động hóa, việc lựa chọn AL105NXDC024AA0A1R/R cần được thực hiện đồng bộ với PLC, relay, module output hoặc bộ điều khiển cảnh báo. Cần kiểm tra dòng tiêu thụ, kiểu kích hoạt stage, sơ đồ đấu dây, nguồn cấp và yêu cầu giám sát đường dây để bảo đảm thiết bị hoạt động đúng với thiết kế hệ thống.
Hướng dẫn lựa chọn model AL105NXDC024AA0A1R/R
Khi lựa chọn AL105NXDC024AA0A1R/R, yếu tố đầu tiên cần kiểm tra là điện áp cấp. Mã DC024 chỉ phiên bản 24 VDC, với dải điện áp làm việc 20–28 VDC. Nếu hệ thống sử dụng 24 VAC thì không nên thay thế trực tiếp bằng mã DC024; cần lựa chọn đúng phiên bản AC024 của dòng AL105NX. E2S cũng cung cấp các phiên bản 12 VDC, 48 VDC, 48 VAC, 115 VAC và 230 VAC tùy yêu cầu của hệ thống.
Yếu tố tiếp theo là màu sắc. AL105NXDC024AA0A1R/R sử dụng vỏ màu đỏ và thấu kính màu đỏ. Dòng AL105NX có nhiều lựa chọn màu thấu kính như amber, blue, clear, green, magenta, red và yellow. Màu tín hiệu nên được lựa chọn theo quy ước cảnh báo của nhà máy, hệ thống PCCC hoặc yêu cầu của dự án.
Cần xác định yêu cầu về chứng nhận trước khi đặt hàng. Một thiết bị sử dụng trong hệ thống công nghiệp thông thường có thể có yêu cầu khác với thiết bị dành cho hệ thống hàng hải, phòng cháy chữa cháy hoặc khu vực có quy định chứng nhận riêng. Vì vậy, không nên chỉ lựa chọn dựa trên hình dạng hoặc điện áp; cần đối chiếu đầy đủ product version, chứng nhận và mã cấu hình.
Kiểu đầu vào cáp cũng cần được kiểm tra. AL105NX có cấu hình với hai đầu vào M20 x 1.5 mm hoặc phiên bản sử dụng 1/2 inch NPT thông qua adaptor tùy lựa chọn. Việc chọn đúng kiểu cable entry giúp quá trình thi công thuận lợi và tránh phát sinh phụ kiện không phù hợp.
Đối với những dự án yêu cầu nhiều mức cảnh báo, cần kiểm tra số lượng stage và phương thức điều khiển. AL105NX hỗ trợ 4 stage/channel và stage switching dạng negative với common positive theo cấu hình sản phẩm. Kỹ sư thiết kế cần đối chiếu sơ đồ đấu dây của thiết bị với module output hoặc relay điều khiển trước khi lắp đặt.
Nếu dự án yêu cầu âm báo đặc biệt, cần xác định trước loại âm thanh, số lượng tone và yêu cầu cấu hình. Dòng AL105NX hỗ trợ 64 âm báo ở cấu hình hiện hành được E2S công bố, đồng thời có tùy chọn cấu hình âm báo theo yêu cầu.
Đối với đơn hàng AL105NXDC024AA0A1R/R số lượng lớn, Song Thành Công có thể hỗ trợ kiểm tra cấu hình theo datasheet, điện áp, màu sắc, cable entry, chứng nhận và yêu cầu kỹ thuật của từng dự án trước khi báo giá. Đây là bước cần thiết để hạn chế tình trạng đặt sai phiên bản do các mã AL105NX có hình thức tương tự nhưng khác điện áp hoặc cấu hình.
