AMS 107i 120 BTA 50144687 Leuze Vietnam

Mô tả

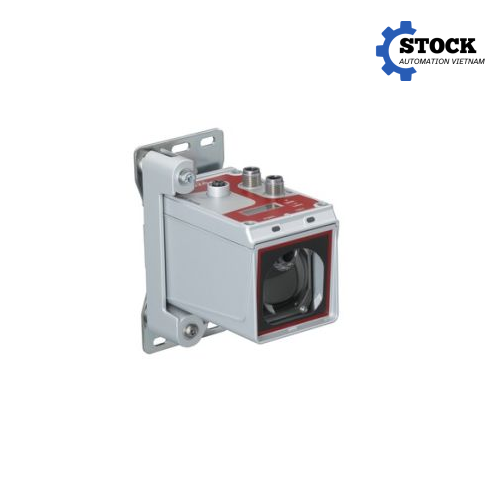

Giới thiệu sản phẩm AMS 107i 120 BTA 50144687 Leuze Vietnam

AMS 107i 120 BTA 50144687 Leuze Vietnam là cảm biến định vị quang học bằng laser thuộc dòng AMS 100i của Leuze, được thiết kế để đo khoảng cách và xác định vị trí chính xác trong các hệ thống máy móc tự động hóa công nghiệp. Thiết bị sử dụng tia laser đỏ với bước sóng 660 nm để đo khoảng cách từ cảm biến đến băng phản xạ, sau đó cung cấp giá trị vị trí thông qua giao tiếp SSI cho bộ điều khiển hoặc hệ thống tự động hóa.

Điểm đáng chú ý của AMS 107i 120 BTA là khả năng đo trong phạm vi từ 100 mm đến 120.000 mm, tương đương khoảng cách tối đa 120 m. Với độ chính xác ±2 mm, thời gian đáp ứng 14 ms và tốc độ di chuyển tối đa của đối tượng lên đến 10 m/s, thiết bị phù hợp với những ứng dụng yêu cầu giám sát vị trí liên tục trên các cơ cấu chuyển động như cầu trục, cổng trục, xe chuyển tải, hệ thống lưu trữ tự động và thiết bị nâng hạ.

Mã sản phẩm 50144687 thuộc phiên bản AMS 107i 120 BTA sử dụng giao tiếp SSI và được trang bị bộ gá điều chỉnh BTA lắp sẵn. Theo cấu hình của Leuze, phiên bản này có phạm vi hoạt động tối đa 120 m và giao tiếp SSI. Băng phản xạ dùng cho hệ thống phải được đặt hàng riêng.

Về nguyên lý hoạt động, cảm biến phát tia laser về phía băng phản xạ được bố trí trên cơ cấu cần đo. Tín hiệu phản xạ quay trở lại cảm biến và được xử lý để xác định khoảng cách. Giá trị đo được truyền đến hệ thống điều khiển thông qua giao diện SSI. Cách đo này cho phép hệ thống tự động hóa theo dõi vị trí của thiết bị theo thời gian thực mà không cần sử dụng cơ cấu tiếp xúc cơ khí.

AMS 107i 120 BTA không phải là cảm biến an toàn dùng để bảo vệ con người. Thiết bị được thiết kế cho nhiệm vụ đo và định vị trong máy móc, vì vậy trong các hệ thống có yêu cầu an toàn chức năng, cần sử dụng thêm các thiết bị bảo vệ an toàn phù hợp với đánh giá rủi ro của máy.

Đặc điểm kỹ thuật nổi bật

AMS 107i 120 BTA 50144687 được xây dựng cho các hệ thống định vị công nghiệp có khoảng cách đo lớn. Các thông số quan trọng của thiết bị gồm:

Thông số	Giá trị
Hãng sản xuất	Leuze
Dòng sản phẩm	AMS 100i
Model	AMS 107i 120 BTA
Mã sản phẩm	50144687
Loại thiết bị	Cảm biến định vị quang học
Phạm vi đo	100 … 120.000 mm
Bước sóng laser	660 nm
Nguồn sáng	Laser đỏ
Cấp laser	Class 2, IEC/EN 60825-1:2014
Công suất laser tối đa	0,004 W
Độ chính xác	±2 mm
Độ phân giải	0,001 … 10 mm
Độ lặp lại, phạm vi đến 500 mm	0,9 mm
Độ lặp lại, phạm vi từ 500 mm	0,6 mm
Tốc độ di chuyển tối đa	10 m/s
Thời gian đáp ứng	14 ms
Điện áp cấp	18 … 30 VDC
Dòng tiêu thụ tối đa	250 mA
Giao tiếp	SSI
Tần số clock SSI	50 … 800 kHz
Cấp bảo vệ	IP65
Nhiệt độ hoạt động	-5 … 60 °C
Kích thước	70 x 139 x 118 mm
Vật liệu vỏ	Nhôm đúc
Khối lượng	Khoảng 1.100 g
Hiển thị	LCD và LED
Kết nối	M12
Phê duyệt	UL

Các thông số trên được công bố cho model AMS 107i 120 BTA mã 50144687 trên trang sản phẩm của Leuze.

Về phần quang học, thiết bị sử dụng laser đỏ 660 nm, dạng tín hiệu điều chế và điểm sáng có dạng tròn. Tại khoảng cách 120 m, kích thước điểm sáng được công bố là khoảng 100 mm. Phạm vi đo bắt đầu từ 100 mm và có thể đạt tới 120.000 mm. Đây là yếu tố quan trọng khi thiết kế hệ thống vì khoảng cách thực tế giữa cảm biến và băng phản xạ phải nằm trong phạm vi làm việc của thiết bị.

Về giao tiếp, AMS 107i 120 BTA sử dụng SSI với tần số clock từ 50 đến 800 kHz. Thiết bị có ba đầu nối M12, bao gồm đầu nối nguồn/tín hiệu PWR 5 chân, giao diện dữ liệu X1 SSI 5 chân và giao diện dịch vụ XF0 SERVICE 4 chân. Cấu hình này thuận tiện cho việc tích hợp cảm biến vào tủ điều khiển và hệ thống PLC có hỗ trợ giao tiếp SSI.

Vỏ cảm biến được chế tạo bằng nhôm đúc, kết hợp nắp bảo vệ quang học bằng kính. Kích thước tương đối gọn với chiều rộng 70 mm, chiều cao 139 mm và chiều dài 118 mm. Cấp bảo vệ IP65 giúp thiết bị phù hợp với môi trường công nghiệp có bụi và nước bắn ở mức phù hợp với tiêu chuẩn bảo vệ của thiết bị. Nhiệt độ hoạt động tiêu chuẩn của phiên bản 50144687 nằm trong khoảng -5 đến 60 °C.

Một điểm cần lưu ý khi đặt hàng là băng phản xạ không đi kèm mặc định và phải đặt riêng. Băng phản xạ là thành phần trực tiếp phối hợp với hệ thống đo laser nên cần lựa chọn đúng loại, kích thước và chiều dài theo khoảng cách cũng như điều kiện lắp đặt thực tế.

Ưu điểm khi sử dụng AMS 107i 120 BTA 50144687

Ưu điểm lớn nhất của AMS 107i 120 BTA 50144687 là khả năng định vị không tiếp xúc trong phạm vi lên đến 120 m. So với các phương pháp đo vị trí dựa trên công tắc hành trình, encoder cơ khí hoặc cơ cấu tiếp xúc, hệ thống laser không cần tiếp xúc trực tiếp với bộ phận chuyển động. Điều này giúp giảm các vấn đề liên quan đến mài mòn cơ khí và phù hợp với những cơ cấu có hành trình dài.

Độ chính xác ±2 mm cho phép AMS 107i 120 BTA đáp ứng nhiều bài toán định vị trong dây chuyền tự động hóa. Đặc biệt, khi thiết bị được lắp trên cầu trục, cổng trục hoặc xe chuyển tải, giá trị khoảng cách liên tục có thể được đưa về PLC để thực hiện điều khiển vị trí, giới hạn hành trình hoặc phối hợp với các tín hiệu điều khiển khác.

Tốc độ di chuyển tối đa 10 m/s cũng là một lợi thế đối với các hệ thống chuyển động nhanh. Thời gian đáp ứng 14 ms giúp hệ thống có khả năng cập nhật vị trí nhanh, phù hợp với những ứng dụng cần theo dõi liên tục thay vì chỉ xác định một vài vị trí cố định.

Phiên bản BTA được trang bị bộ gá điều chỉnh lắp sẵn, giúp việc căn chỉnh cảm biến trong quá trình lắp đặt thuận tiện hơn. Đây là một điểm có giá trị thực tế đối với các hệ thống mà vị trí cảm biến và băng phản xạ cần được căn chỉnh chính xác theo cùng một trục.

Thiết bị cũng có màn hình LCD, LED trạng thái và bàn phím màng trên thân cảm biến, hỗ trợ kỹ thuật viên kiểm tra trạng thái và thiết lập thiết bị tại hiện trường. Các đầu nối M12 giúp kết nối nguồn, giao tiếp SSI và cổng dịch vụ được phân tách rõ ràng.

Ngoài ra, AMS 107i 120 BTA có chỉ số MTTF được nhà sản xuất công bố là 27 năm. Đây là một thông tin hữu ích khi đánh giá thiết bị cho các hệ thống công nghiệp cần hoạt động ổn định trong thời gian dài.

Ứng dụng thực tế

AMS 107i 120 BTA 50144687 được sử dụng chủ yếu trong các hệ thống cần đo và kiểm soát vị trí của thiết bị chuyển động trên hành trình dài.

Trong hệ thống cầu trục và cổng trục, cảm biến có thể được sử dụng để xác định vị trí của cơ cấu di chuyển. Giá trị khoảng cách được truyền về hệ thống điều khiển để hỗ trợ điều khiển vị trí, giám sát khoảng cách hoặc triển khai các chức năng chống va chạm khi kết hợp với logic điều khiển và các thiết bị an toàn phù hợp. Leuze cũng xác định chống va chạm cho cầu trục và cổng trục là một trong những ứng dụng tiêu biểu của dòng sản phẩm này.

Trong hệ thống kho tự động và stacker crane, AMS 107i 120 BTA có thể đảm nhiệm nhiệm vụ xác định vị trí của thiết bị nâng hạ hoặc cơ cấu di chuyển theo trục. Khả năng đo liên tục giúp hệ thống điều khiển biết được vị trí hiện tại thay vì chỉ dựa vào một chuỗi công tắc vị trí cố định.

Đối với skillet system, side-tracking skate và xe chuyển tải, cảm biến có thể được sử dụng để theo dõi vị trí của phương tiện trong dây chuyền. Đây là những ứng dụng mà khoảng cách di chuyển tương đối lớn và việc sử dụng cảm biến đo không tiếp xúc mang lại lợi ích rõ rệt về độ linh hoạt trong thiết kế.

Trong thiết bị và dây chuyền mạ điện, AMS 107i 120 BTA có thể được sử dụng cho bài toán định vị các cơ cấu chuyển động. Việc đo bằng laser giúp tách phần cảm biến khỏi cơ cấu truyền động, từ đó giảm nhu cầu bố trí các phần tử tiếp xúc trực tiếp trên đường chuyển động.

Khi triển khai thực tế, cần xác định chính xác vị trí lắp cảm biến, hướng tia laser, khoảng cách tối thiểu và tối đa, vị trí của băng phản xạ, tốc độ chuyển động cũng như điều kiện môi trường. Đặc biệt, bề mặt băng phản xạ phải được giữ phù hợp với yêu cầu của hệ thống quang học để đảm bảo tín hiệu phản xạ ổn định.

Hướng dẫn lựa chọn model AMS 107i 120 BTA

Khi lựa chọn AMS 107i 120 BTA 50144687, trước tiên cần xác định khoảng cách đo thực tế của hệ thống. Model 120 BTA có phạm vi đo từ 100 mm đến 120.000 mm, vì vậy phù hợp với những ứng dụng có khoảng cách cần đo lớn, đặc biệt khi hành trình có thể lên tới hàng chục hoặc hàng trăm mét.

Tiếp theo cần kiểm tra giao diện điều khiển. AMS 107i 120 BTA sử dụng SSI. Do đó, PLC, bộ điều khiển hoặc module giao tiếp trong hệ thống phải hỗ trợ SSI hoặc phải có thiết bị trung gian phù hợp. Việc xác nhận giao diện trước khi đặt hàng là rất quan trọng để tránh tình trạng cảm biến đúng về mặt đo lường nhưng không thể kết nối trực tiếp với hệ thống điều khiển hiện có.

Cần phân biệt AMS 107i 120 BTA với các model khác trong cùng dòng. Theo bảng model của Leuze, AMS 107i có các phiên bản phạm vi 40 m và 120 m; phiên bản BTA có bộ gá điều chỉnh lắp sẵn; trong khi phiên bản H được tích hợp bộ gia nhiệt. Model AMS 107i 120 BTA – 50144687 là phiên bản phạm vi 120 m, giao tiếp SSI và có bộ gá điều chỉnh BTA. Nếu môi trường làm việc có nhiệt độ thấp và cần bộ gia nhiệt tích hợp, có thể xem xét phiên bản AMS 107i 120 BTA H với mã 50144690 thay vì 50144687.

Ngoài ra, cần xác định bộ phản xạ và phụ kiện lắp đặt ngay từ giai đoạn lập cấu hình. Băng phản xạ được Leuze yêu cầu đặt hàng riêng đối với AMS 107i 120 BTA. Vì vậy, khi báo giá cho khách hàng, không nên chỉ kiểm tra mã cảm biến mà cần kiểm tra cả yêu cầu về băng phản xạ, cáp kết nối, nguồn cấp, giao tiếp SSI và các phụ kiện liên quan.

Đối với các dự án cầu trục, kho tự động, xe chuyển tải hoặc dây chuyền có hành trình dài, nên cung cấp cho nhà cung cấp các thông tin gồm: khoảng cách đo tối thiểu và tối đa, tốc độ chuyển động, nhiệt độ môi trường, vị trí lắp cảm biến, loại PLC đang sử dụng, giao diện cần kết nối và yêu cầu về băng phản xạ. Từ những thông tin này có thể xác nhận chính xác model trước khi đặt hàng.

Một điểm quan trọng khác là AMS 107i 120 BTA không phải thiết bị bảo vệ an toàn cho con người. Nếu hệ thống yêu cầu chức năng safety như phát hiện người, khóa vùng nguy hiểm hoặc dừng máy khẩn cấp, cần sử dụng các thiết bị an toàn chuyên dụng tương ứng. AMS 107i 120 BTA nên được xem là thiết bị đo vị trí phục vụ điều khiển và giám sát máy.

Với nhu cầu mua AMS 107i 120 BTA 50144687 Leuze Vietnam, khách hàng nên cung cấp thông số máy hoặc bản vẽ vị trí lắp đặt nếu chưa chắc chắn về model. Việc kiểm tra cấu hình trước khi mua giúp hạn chế sai lệch về phạm vi đo, giao diện SSI, phụ kiện phản xạ và điều kiện môi trường.

Liên hệ mua hàng

Công ty Song Thành Công là đơn vị phân phối các thiết bị công nghiệp tại Việt Nam, cung cấp AMS 107i 120 BTA 50144687 cùng các thiết bị cảm biến, đo lường và tự động hóa công nghiệp. Sản phẩm được cung cấp kèm tài liệu kỹ thuật phù hợp, hỗ trợ kiểm tra cấu hình và tư vấn lựa chọn theo yêu cầu thực tế của từng hệ thống.

Khách hàng có nhu cầu báo giá AMS 107i 120 BTA 50144687 Leuze Vietnam, kiểm tra khả năng thay thế model, lựa chọn phụ kiện hoặc cần hỗ trợ kỹ thuật có thể liên hệ trực tiếp với Song Thành Công.

Website: https://stock.stc-vietnam.com/

Hỗ trợ tư vấn: 0898 788 268

Email: ha@songthanhcong.com
marketing@songthanhcong.com

Song Thành Công cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi theo nhu cầu của khách hàng. Đối với các dự án tự động hóa có yêu cầu về đo vị trí, cầu trục, kho tự động, xe chuyển tải hoặc hệ thống chuyển động hành trình dài, đội ngũ kỹ thuật có thể hỗ trợ kiểm tra thông số và đề xuất cấu hình phù hợp.

AMS 107i 120 BTA 50144687 Leuze Vietnam là lựa chọn phù hợp cho các hệ thống cần đo vị trí bằng laser trong phạm vi lên đến 120 m, yêu cầu độ chính xác ±2 mm, tốc độ chuyển động cao và kết nối SSI với hệ thống điều khiển công nghiệp. Khi lựa chọn đúng model và triển khai đúng cấu hình băng phản xạ, cảm biến có thể trở thành một thành phần quan trọng trong hệ thống định vị và giám sát chuyển động tự động hóa.
