AMS 107i 40 BTA 50144688 Leuze Vietnam

Mô tả

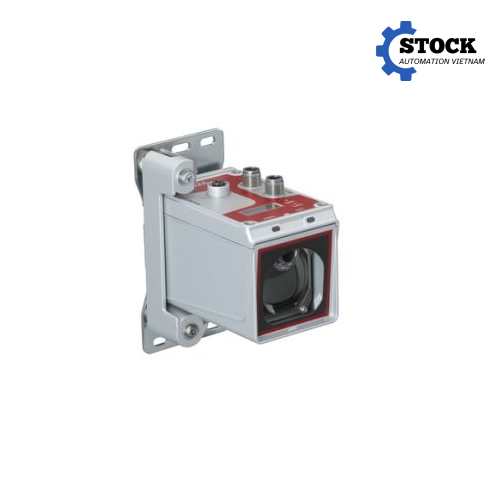

Giới thiệu sản phẩm AMS 107i 40 BTA 50144688 Leuze Vietnam

AMS 107i 40 BTA 50144688 Leuze Vietnam là cảm biến định vị quang học thuộc dòng AMS 100i của Leuze, được thiết kế để xác định vị trí chính xác của các cơ cấu chuyển động trong hệ thống tự động hóa công nghiệp. Thiết bị sử dụng công nghệ đo khoảng cách bằng laser đỏ với bước sóng 660 nm, cho phép xác định vị trí tuyệt đối trong phạm vi từ 100 mm đến 40.000 mm. Với độ chính xác ±2 mm và khả năng xuất giá trị đo qua giao tiếp SSI, thiết bị phù hợp cho các hệ thống cần kiểm soát vị trí liên tục, ổn định và có độ chính xác cao.

AMS 107i 40 BTA 50144688 được phát triển cho những ứng dụng mà việc xác định chính xác vị trí của thiết bị chuyển động có ảnh hưởng trực tiếp đến năng suất và an toàn vận hành của dây chuyền. Một số ứng dụng tiêu biểu gồm định vị cầu trục và cổng trục, định vị cần trục trong hệ thống kho tự động, định vị xe chuyển tải, hệ thống skillet và các thiết bị trong dây chuyền mạ điện.

Khác với các cảm biến quang điện thông thường chỉ phát hiện sự có mặt hoặc không có mặt của đối tượng, AMS 107i 40 BTA thuộc nhóm hệ thống đo khoảng cách và định vị tuyệt đối. Thiết bị liên tục xác định khoảng cách giữa cảm biến và vật phản xạ, sau đó cung cấp giá trị vị trí cho bộ điều khiển thông qua giao tiếp SSI. Cách thức này đặc biệt hữu ích trong các hệ thống cần biết chính xác cơ cấu đang ở vị trí nào thay vì chỉ cần một tín hiệu ON/OFF.

Model AMS 107i 40 BTA 50144688 có phạm vi đo tối đa 40 m. Tên model cũng thể hiện cấu hình thiết bị thuộc dòng AMS 100i, sử dụng giao tiếp 107i và phạm vi hoạt động 40 m; phiên bản BTA được trang bị cơ cấu gá có khả năng điều chỉnh, thuận tiện hơn trong quá trình lắp đặt và căn chỉnh thiết bị.

Đặc điểm kỹ thuật nổi bật

AMS 107i 40 BTA 50144688 sử dụng nguồn sáng laser đỏ, bước sóng 660 nm và thuộc Laser Class 2 theo IEC/EN 60825-1:2014. Công suất laser tối đa được công bố là 0,004 W. Tín hiệu phát được điều chế, giúp cảm biến thực hiện phép đo khoảng cách ổn định trong điều kiện làm việc công nghiệp.

Phạm vi đo của thiết bị nằm trong khoảng 100 đến 40.000 mm, tương đương 0,1 đến 40 m. Độ phân giải có thể đạt từ 0,001 đến 10 mm tùy điều kiện và cấu hình đo. Độ chính xác được công bố ở mức ±2 mm. Độ lặp lại 3 sigma đạt 0,9 mm ở phạm vi đến 500 mm và 0,6 mm ở phạm vi trên 500 mm theo dữ liệu kỹ thuật của nhà sản xuất. Giá trị đo được xuất với chu kỳ 1 ms, trong khi thời gian đáp ứng của thiết bị là 14 ms. Tốc độ di chuyển tối đa của đối tượng đo có thể đạt 10 m/s.

Thông số	AMS 107i 40 BTA 50144688
Hãng sản xuất	Leuze
Dòng sản phẩm	AMS 100i
Loại thiết bị	Cảm biến định vị quang học
Mã sản phẩm	50144688
Nguyên lý đo	Đo khoảng cách bằng laser
Nguồn sáng	Laser đỏ
Bước sóng	660 nm
Cấp laser	Class 2, IEC/EN 60825-1:2014
Phạm vi đo	100 … 40.000 mm
Độ phân giải	0,001 … 10 mm
Độ chính xác	±2 mm
Giao tiếp	SSI
Tần số clock SSI	50 … 800 kHz
Nguồn cấp	18 … 30 VDC
Dòng tiêu thụ tối đa	250 mA
Tốc độ di chuyển tối đa	10 m/s
Nhiệt độ hoạt động	-5 … 60 °C
Cấp bảo vệ	IP65
Vật liệu vỏ	Nhôm đúc
Kích thước	70 × 139 × 118 mm
Khối lượng	Khoảng 1.100 g
Hiển thị	LCD và LED
Kết nối	M12
Chứng nhận	UL

Về giao tiếp, AMS 107i 40 BTA sử dụng SSI (Synchronous Serial Interface) với tần số clock từ 50 đến 800 kHz. Đây là giao tiếp phù hợp cho các hệ thống điều khiển công nghiệp cần truyền giá trị vị trí trực tiếp về bộ điều khiển hoặc thiết bị xử lý tín hiệu. Thiết bị có ba đầu nối M12: đầu nối PWR 5 chân cho nguồn và tín hiệu I/O, đầu nối X1 SSI 5 chân cho giao tiếp dữ liệu và đầu nối XF0 SERVICE 4 chân phục vụ kết nối dịch vụ.

Nguồn cấp yêu cầu nằm trong khoảng 18 … 30 VDC, dòng tiêu thụ tối đa 250 mA. Đây là dải điện áp phổ biến trong hệ thống tự động hóa công nghiệp, giúp thiết bị dễ tích hợp với tủ điều khiển và các hệ thống PLC sử dụng nguồn điều khiển 24 VDC.

Về cơ khí, thiết bị sử dụng vỏ nhôm đúc, phần nắp quang học bằng kính, kích thước 70 × 139 × 118 mm và trọng lượng khoảng 1,1 kg. Kiểu lắp đặt là lắp xuyên qua lỗ gá. Phiên bản BTA có cơ cấu gá điều chỉnh, hỗ trợ căn chỉnh hướng cảm biến trong quá trình lắp đặt thực tế.

AMS 107i 40 BTA có màn hình LCD, hai đèn LED và bàn phím màng để thao tác trực tiếp trên thiết bị. Vỏ đạt cấp bảo vệ IP65, nhiệt độ hoạt động từ -5 đến 60°C, nhiệt độ lưu trữ từ -30 đến 70°C và độ ẩm tương đối không ngưng tụ lên đến 90%. MTTF của model được nhà sản xuất công bố là 27 năm.

Một điểm cần lưu ý khi đặt hàng là băng phản xạ/reflexive tape không đi kèm mặc định và phải đặt riêng. Bộ phận phản xạ là thành phần quan trọng trong hệ thống đo khoảng cách, do đó cần lựa chọn đúng loại và kích thước theo khoảng cách cũng như điều kiện lắp đặt thực tế.

Ưu điểm khi sử dụng AMS 107i 40 BTA 50144688

Ưu điểm nổi bật của AMS 107i 40 BTA 50144688 là khả năng đo vị trí ở khoảng cách xa trong khi vẫn duy trì độ chính xác phù hợp với nhiều hệ thống tự động hóa. Phạm vi đo lên đến 40 m giúp thiết bị đáp ứng tốt các ứng dụng mà cảm biến thông thường không thể bao phủ hoặc phải sử dụng nhiều điểm cảm biến khác nhau.

Việc sử dụng phương pháp đo tuyệt đối cũng mang lại lợi thế trong các hệ thống định vị. Bộ điều khiển nhận được giá trị vị trí thực tế thay vì chỉ nhận tín hiệu giới hạn hành trình. Nhờ đó, PLC hoặc hệ thống điều khiển có thể sử dụng dữ liệu vị trí để thực hiện các chức năng như điều khiển dừng, tăng giảm tốc, căn chỉnh vị trí, xác định vùng hoạt động hoặc phối hợp chuyển động giữa nhiều cơ cấu.

Giao tiếp SSI giúp truyền dữ liệu vị trí theo dạng số và có tốc độ clock lên đến 800 kHz. Điều này phù hợp với những hệ thống yêu cầu trao đổi dữ liệu vị trí ổn định giữa cảm biến và bộ điều khiển. Khi triển khai thực tế, kỹ sư có thể lựa chọn cấu hình giao tiếp phù hợp với thiết bị điều khiển hiện có thay vì phải chuyển đổi tín hiệu đo sang nhiều dạng trung gian.

Một lợi thế khác là thiết bị được thiết kế với vỏ nhôm đúc và cấp bảo vệ IP65. Cấu trúc này giúp AMS 107i 40 BTA phù hợp hơn với môi trường công nghiệp có bụi và nước bắn, đồng thời tạo độ chắc chắn khi lắp đặt trên các máy móc có chuyển động. Tuy nhiên, IP65 không đồng nghĩa với khả năng ngâm nước hoặc làm việc trong mọi điều kiện môi trường, vì vậy vị trí lắp đặt vẫn cần được đánh giá cụ thể.

Cơ cấu gá BTA điều chỉnh cũng giúp quá trình căn chỉnh thuận tiện hơn. Đối với hệ thống đo laser ở khoảng cách hàng chục mét, việc căn đúng hướng cảm biến và bề mặt phản xạ có vai trò rất quan trọng. Một cơ cấu gá có khả năng điều chỉnh giúp kỹ thuật viên dễ dàng thiết lập đường truyền quang phù hợp trong quá trình commissioning.

AMS 107i 40 BTA cũng có màn hình LCD và LED hiển thị trạng thái, hỗ trợ kỹ thuật viên kiểm tra và cài đặt thiết bị tại hiện trường. Đây là một lợi thế đáng kể trong quá trình vận hành và bảo trì, đặc biệt khi cần kiểm tra nhanh trạng thái cảm biến mà không phải tháo thiết bị khỏi hệ thống.

Ứng dụng thực tế

AMS 107i 40 BTA 50144688 được Leuze chỉ định cho nhiều ứng dụng định vị trong công nghiệp. Một trong những ứng dụng tiêu biểu là định vị cầu trục và cổng trục. Trong hệ thống này, cảm biến có thể được sử dụng để xác định vị trí di chuyển của cơ cấu và cung cấp dữ liệu cho hệ thống điều khiển. Dữ liệu vị trí liên tục giúp hệ thống kiểm soát chuyển động chính xác hơn và có thể hỗ trợ chức năng chống va chạm giữa các thiết bị.

Trong hệ thống kho tự động, AMS 107i 40 BTA có thể được sử dụng để xác định vị trí của thiết bị nâng hạ hoặc cơ cấu di chuyển của hệ thống AS/RS. Việc biết chính xác vị trí giúp bộ điều khiển xác định điểm dừng và phối hợp chuyển động giữa các cơ cấu.

Thiết bị cũng phù hợp cho hệ thống skillet, xe chuyển tải và các cơ cấu di chuyển trên ray. Những hệ thống này thường yêu cầu xác định vị trí của xe hoặc cơ cấu tại nhiều điểm khác nhau trên một hành trình dài. Sử dụng cảm biến đo khoảng cách có thể giảm nhu cầu bố trí nhiều cảm biến phát hiện vị trí riêng lẻ.

Trong dây chuyền mạ điện, AMS 107i 40 BTA có thể được ứng dụng để định vị cơ cấu vận chuyển, xe nâng hoặc thiết bị chuyển động trong dây chuyền. Đây là một trong những ứng dụng được Leuze công bố trực tiếp cho model này.

Ngoài những ứng dụng trên, thiết bị có thể được xem xét cho các máy móc tự động hóa khác có yêu cầu đo vị trí tuyến tính ở khoảng cách xa. Tuy nhiên, việc lựa chọn cuối cùng cần dựa trên khoảng cách đo, tốc độ chuyển động, loại bề mặt phản xạ, vị trí lắp đặt, môi trường làm việc và giao tiếp mà hệ thống điều khiển đang sử dụng.

Một lưu ý quan trọng là AMS 107i 40 BTA là cảm biến định vị, không phải cảm biến an toàn bảo vệ con người. Tài liệu kỹ thuật của sản phẩm nêu rõ thiết bị không được thiết kế cho mục đích bảo vệ nhân sự. Vì vậy, trong những máy móc có yêu cầu chức năng an toàn, cần sử dụng thêm các thiết bị safety phù hợp với đánh giá rủi ro của máy.

Hướng dẫn lựa chọn model AMS 107i 40 BTA

Khi lựa chọn AMS 107i 40 BTA 50144688, trước tiên cần xác định chính xác khoảng cách từ vị trí lắp cảm biến đến vị trí xa nhất cần đo. Model này có phạm vi đo từ 100 mm đến 40.000 mm, vì vậy phù hợp với các hệ thống có hành trình đo dài đến 40 m. Nếu khoảng cách thực tế vượt quá phạm vi này, cần lựa chọn model AMS khác có phạm vi hoạt động phù hợp.

Tiếp theo cần kiểm tra giao tiếp của bộ điều khiển. AMS 107i 40 BTA sử dụng SSI, do đó PLC, motion controller hoặc thiết bị điều khiển trong hệ thống phải có khả năng tiếp nhận dữ liệu SSI hoặc phải sử dụng thiết bị giao tiếp/chuyển đổi phù hợp. Không nên chỉ dựa vào việc hệ thống đang sử dụng PLC 24 VDC để kết luận thiết bị có thể kết nối trực tiếp, vì nguồn cấp và giao tiếp dữ liệu là hai vấn đề hoàn toàn khác nhau.

Tốc độ chuyển động của cơ cấu cũng cần được kiểm tra. Model này có tốc độ di chuyển tối đa được công bố là 10 m/s. Với những ứng dụng có chuyển động nhanh, cần đánh giá thêm thời gian đáp ứng, tốc độ xuất giá trị đo và đặc tính điều khiển của toàn bộ hệ thống để bảo đảm đáp ứng yêu cầu thực tế.

Điều kiện môi trường cũng là yếu tố cần xem xét. Thiết bị có nhiệt độ hoạt động -5 … 60°C và cấp bảo vệ IP65. Nếu lắp đặt ngoài trời, trong khu vực có nhiệt độ cao, hóa chất, hơi nước, bụi đặc biệt hoặc môi trường có yêu cầu bảo vệ cao hơn IP65, cần đánh giá kỹ trước khi lựa chọn.

Cuối cùng, cần kiểm tra phụ kiện phản xạ và phụ kiện kết nối. AMS 107i 40 BTA yêu cầu băng phản xạ được đặt riêng. Hệ thống cũng cần cáp nguồn, cáp SSI và các phụ kiện gá phù hợp với thiết kế máy. Việc xác định đầy đủ phụ kiện ngay từ giai đoạn báo giá sẽ giúp hạn chế tình trạng thiết bị đã về kho nhưng chưa thể lắp đặt hoặc chạy thử do thiếu thành phần đi kèm.

Đối với các dự án thay thế thiết bị đang sử dụng, khách hàng nên cung cấp model cảm biến hiện tại, khoảng cách đo, loại giao tiếp, nguồn cấp, tốc độ chuyển động và hình ảnh vị trí lắp đặt. Đội ngũ kỹ thuật có thể dựa trên các thông tin này để kiểm tra khả năng thay thế và đề xuất cấu hình phù hợp thay vì chỉ lựa chọn theo tên sản phẩm.

Liên hệ mua hàng

AMS 107i 40 BTA 50144688 Leuze Vietnam là lựa chọn phù hợp cho các hệ thống tự động hóa cần đo và kiểm soát vị trí với khoảng cách lên đến 40 m, đặc biệt trong cầu trục, kho tự động, xe chuyển tải, hệ thống skillet và dây chuyền mạ điện. Với công nghệ đo laser, độ chính xác ±2 mm, giao tiếp SSI, vỏ nhôm đúc và cấp bảo vệ IP65, model này đáp ứng tốt nhiều yêu cầu định vị trong môi trường công nghiệp.

Khi lựa chọn AMS 107i 40 BTA 50144688, khách hàng nên xác nhận đầy đủ khoảng cách đo, giao tiếp SSI, nguồn cấp, tốc độ chuyển động, điều kiện môi trường và phụ kiện phản xạ trước khi đặt hàng.
