AMS 107i 40 H 50144693 Leuze Vietnam

Mô tả

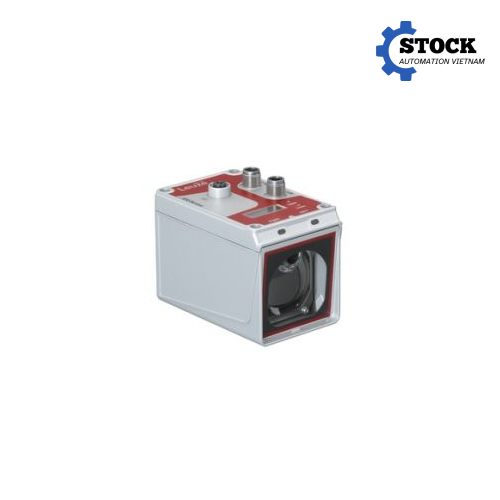

Giới thiệu sản phẩm AMS 107i 40 H 50144693 Leuze Vietnam

AMS 107i 40 H 50144693 Leuze Vietnam là cảm biến định vị quang học thuộc dòng AMS 100i của Leuze, được thiết kế để đo và xác định vị trí chính xác của các cơ cấu chuyển động trong hệ thống tự động hóa công nghiệp. Thiết bị sử dụng công nghệ đo khoảng cách bằng laser đỏ với bước sóng 660 nm, cho phép xác định vị trí liên tục trong phạm vi từ 100 mm đến 40.000 mm, tương đương khoảng cách tối đa 40 m.

Khác với cảm biến quang thông thường chủ yếu dùng để phát hiện có hoặc không có vật thể, AMS 107i 40 H thực hiện chức năng đo vị trí và khoảng cách. Giá trị đo được truyền đến hệ thống điều khiển thông qua giao tiếp SSI, phù hợp với các ứng dụng yêu cầu giám sát vị trí chính xác của cầu trục, cần trục, máy xếp dỡ tự động, xe chuyển tải và các cơ cấu chuyển động trong dây chuyền sản xuất.

Model 50144693 là phiên bản AMS 107i 40 H có chức năng gia nhiệt (Heating). Đây là điểm đáng chú ý khi thiết bị phải làm việc trong môi trường có nhiệt độ thấp hoặc điều kiện vận hành ngoài trời. Theo thông tin kỹ thuật của Leuze, thiết bị có dải nhiệt độ hoạt động từ -30 đến 60 °C, cấp bảo vệ IP65 và vỏ bằng nhôm đúc, giúp đáp ứng tốt các môi trường công nghiệp có điều kiện vận hành tương đối khắc nghiệt.

Một lưu ý quan trọng khi lựa chọn thiết bị là băng phản xạ (reflective tape) không đi kèm cảm biến và phải được đặt hàng riêng. Băng phản xạ là thành phần phối hợp với cảm biến để tạo đường phản xạ laser phục vụ quá trình đo khoảng cách.

Đặc điểm kỹ thuật nổi bật

AMS 107i 40 H 50144693 sử dụng nguyên lý đo khoảng cách quang học bằng laser. Cảm biến phát tia laser đỏ về phía băng phản xạ được lắp trên đối tượng cần xác định vị trí. Tín hiệu phản xạ được xử lý để xác định khoảng cách giữa cảm biến và mục tiêu. Giá trị đo sau đó được cung cấp cho hệ thống điều khiển thông qua giao diện SSI.

Các thông số kỹ thuật chính của AMS 107i 40 H 50144693 gồm:

Thông số	Giá trị
Hãng sản xuất	Leuze
Series	AMS 100i
Model	AMS 107i 40 H
Part number	50144693
Loại thiết bị	Cảm biến định vị quang học
Nguyên lý đo	Đo khoảng cách bằng laser
Nguồn sáng	Laser đỏ
Bước sóng	660 nm
Cấp laser	Class 2, IEC/EN 60825-1:2014
Phạm vi đo	100 … 40.000 mm
Độ phân giải	0,001 … 10 mm
Độ chính xác	±2 mm
Tốc độ di chuyển tối đa	10 m/s
Giao diện	SSI
Tần số clock SSI	50 … 800 kHz
Điện áp cấp	18 … 30 VDC
Dòng tiêu thụ tối đa	500 mA tại 24 VDC
Thời gian đáp ứng	14 ms
Nhiệt độ hoạt động	-30 … 60 °C
Độ ẩm tương đối	90%, không ngưng tụ
Cấp bảo vệ	IP65
Vật liệu vỏ	Nhôm đúc
Kích thước	70 x 139 x 118 mm
Khối lượng	khoảng 600 g
Kết nối nguồn/tín hiệu	M12, 5 chân
Kết nối SSI	M12, 5 chân
Kết nối service	M12, 4 chân
Hiển thị	LCD và LED
Chức năng đặc biệt	Heating
MTTF	27 năm
Chứng nhận	UL

Các thông số trên được đối chiếu theo thông tin kỹ thuật của Leuze dành cho mã 50144693.

Về phần quang học, cảm biến sử dụng laser đỏ có công suất tối đa 0,004 W. Tín hiệu phát được điều chế và điểm sáng có dạng tròn; kích thước điểm sáng được nhà sản xuất công bố là 40 mm tại khoảng cách 40.000 mm.

Về khả năng đo, thiết bị có phạm vi từ 100 mm đến 40 m, độ chính xác ±2 mm và tốc độ dịch chuyển tối đa của đối tượng có thể đạt 10 m/s. Đây là những thông số quan trọng khi sử dụng cảm biến trong các cơ cấu chuyển động nhanh, đặc biệt là cầu trục, máy xếp dỡ và hệ thống kho tự động.

AMS 107i 40 H sử dụng nguồn điện một chiều 18–30 VDC, phù hợp với hệ thống điều khiển công nghiệp phổ biến sử dụng nguồn 24 VDC. Giao diện SSI cung cấp dữ liệu vị trí dạng số đến bộ điều khiển, giúp giảm các vấn đề liên quan đến nhiễu và sai số thường gặp khi truyền tín hiệu analog trong môi trường công nghiệp. Giao tiếp SSI của model này hỗ trợ tần số clock từ 50 đến 800 kHz.

Thiết bị có ba đầu nối M12. Đầu PWR sử dụng đầu nối M12 5 chân để cấp nguồn và thực hiện các chức năng tín hiệu I/O. Đầu X1 SSI là đầu nối M12 5 chân dành cho giao tiếp SSI. Ngoài ra, đầu XF0 SERVICE sử dụng M12 4 chân, phục vụ kết nối dịch vụ.

Về cơ khí, cảm biến có kích thước 70 x 139 x 118 mm, vỏ nhôm đúc và trọng lượng khoảng 600 g. Cấu trúc này tạo sự chắc chắn cần thiết khi lắp đặt trên các hệ thống máy móc công nghiệp. Cấp bảo vệ IP65 giúp thiết bị chống bụi và chống tia nước từ nhiều hướng, phù hợp với nhiều môi trường sản xuất và thiết bị ngoài trời.

Ưu điểm khi sử dụng AMS 107i 40 H 50144693

Một trong những ưu điểm lớn của AMS 107i 40 H 50144693 là khả năng đo khoảng cách liên tục trên phạm vi lên đến 40 m. Điều này cho phép thiết bị đảm nhiệm việc giám sát vị trí của các cơ cấu chuyển động trên khoảng cách lớn mà không cần bố trí nhiều cảm biến phát hiện tại từng vị trí.

Độ chính xác ±2 mm giúp AMS 107i 40 H phù hợp với các hệ thống cần kiểm soát vị trí tương đối chính xác. Khi được tích hợp với PLC hoặc bộ điều khiển có giao tiếp SSI tương thích, dữ liệu vị trí có thể được sử dụng để điều khiển chuyển động, xác định điểm dừng, giới hạn hành trình hoặc thực hiện các thuật toán điều khiển tự động.

Tốc độ di chuyển tối đa 10 m/s cũng là một lợi thế trong các ứng dụng có cơ cấu chạy nhanh. Cảm biến có thời gian đáp ứng 14 ms, giúp hệ thống điều khiển nhận được thông tin vị trí nhanh trong quá trình thiết bị di chuyển.

Phiên bản AMS 107i 40 H được trang bị chức năng gia nhiệt. Khi làm việc tại môi trường nhiệt độ thấp, chức năng này giúp cảm biến duy trì điều kiện vận hành phù hợp hơn. Dải nhiệt độ hoạt động của thiết bị từ -30 đến 60 °C, vì vậy model này đặc biệt đáng cân nhắc đối với các hệ thống lắp đặt ngoài trời hoặc những khu vực có nhiệt độ thấp.

Thiết kế vỏ nhôm đúc và cấp bảo vệ IP65 giúp giảm ảnh hưởng của bụi và nước đến các thành phần bên trong. Đây là yếu tố quan trọng đối với các hệ thống cầu trục, kho tự động hoặc dây chuyền công nghiệp, nơi cảm biến có thể phải hoạt động liên tục trong thời gian dài.

Thiết bị cũng được trang bị màn hình LCD và LED để hỗ trợ theo dõi trạng thái vận hành. Các phím điều khiển dạng membrane keyboard cho phép thực hiện các thao tác cấu hình trực tiếp trên thiết bị mà không nhất thiết phải tháo cảm biến khỏi vị trí lắp đặt.

Một ưu điểm khác là thiết bị thuộc dòng AMS 100i của Leuze, được phát triển chuyên cho các bài toán định vị công nghiệp. Vì vậy, AMS 107i 40 H không chỉ phù hợp cho một ứng dụng đơn lẻ mà có thể được triển khai trong nhiều hệ thống tự động hóa có yêu cầu đo vị trí không tiếp xúc.

Ứng dụng thực tế

AMS 107i 40 H 50144693 được Leuze định hướng cho nhiều ứng dụng định vị công nghiệp. Một trong những ứng dụng tiêu biểu là định vị và chống va chạm cho cầu trục, cần trục và cổng trục. Trong hệ thống này, cảm biến có thể được lắp trên cơ cấu chuyển động để xác định khoảng cách đến vị trí tham chiếu. Dữ liệu vị trí được đưa về bộ điều khiển để giám sát hành trình hoặc hỗ trợ các chức năng điều khiển.

Thiết bị cũng phù hợp với hệ thống kho tự động và máy xếp dỡ tự động (stacker crane). Các máy này thường phải di chuyển chính xác theo phương ngang hoặc phương dọc để đưa pallet đến đúng vị trí. Việc sử dụng cảm biến đo khoảng cách giúp hệ thống xác định vị trí thực tế của cơ cấu thay vì chỉ dựa vào các công tắc giới hạn cố định.

Một ứng dụng khác là định vị xe chuyển tải, transfer car và các cơ cấu vận chuyển trong nhà máy. Khi xe hoặc cơ cấu di chuyển trên một tuyến đường dài, AMS 107i 40 H có thể cung cấp giá trị khoảng cách liên tục cho hệ thống điều khiển.

Leuze cũng chỉ rõ model này có thể được sử dụng để định vị các hệ thống mạ điện (electroplating plants). Đây là môi trường mà việc xác định đúng vị trí của cơ cấu vận chuyển có vai trò quan trọng nhằm đưa chi tiết đến đúng bể hoặc đúng vị trí xử lý.

Trong thực tế triển khai, cảm biến cần được lắp đặt sao cho tia laser hướng chính xác đến băng phản xạ. Băng phản xạ phải được lựa chọn và lắp đặt phù hợp với khoảng cách đo cũng như điều kiện cơ khí của hệ thống. Do nhà sản xuất quy định băng phản xạ phải đặt hàng riêng, khi lập cấu hình thiết bị cần kiểm tra đồng thời cả cảm biến và phụ kiện phản xạ.

Hướng dẫn lựa chọn model AMS 107i 40 H 50144693

Khi lựa chọn AMS 107i 40 H 50144693, trước tiên cần xác định khoảng cách đo thực tế giữa cảm biến và vị trí phản xạ. Model này có phạm vi đo từ 100 mm đến 40.000 mm, do đó phù hợp với các hệ thống cần đo khoảng cách trung bình đến lớn. Nếu khoảng cách vận hành nằm ngoài phạm vi này, cần lựa chọn model AMS khác có dải đo phù hợp thay vì sử dụng AMS 107i 40 H vượt quá giới hạn kỹ thuật.

Tiếp theo cần kiểm tra yêu cầu về giao tiếp. AMS 107i 40 H 50144693 sử dụng SSI, do đó PLC, bộ điều khiển hoặc module giao tiếp của hệ thống phải có khả năng nhận dữ liệu SSI. Không nên chỉ dựa vào điện áp nguồn 24 VDC để đánh giá khả năng thay thế giữa các cảm biến, vì giao diện truyền dữ liệu và cách xử lý giá trị đo là yếu tố quyết định khả năng tích hợp.

Đối với hệ thống có tốc độ chuyển động cao, cần xem xét đồng thời tốc độ di chuyển tối đa 10 m/s và thời gian đáp ứng 14 ms của thiết bị. Trong những hệ thống yêu cầu điều khiển vị trí chính xác, kỹ sư cần tính toán thêm độ chính xác, độ phân giải, thời gian đáp ứng và đặc tính của bộ điều khiển để đảm bảo toàn bộ hệ thống đạt yêu cầu.

Điều kiện môi trường cũng cần được kiểm tra trước khi đặt hàng. AMS 107i 40 H 50144693 có chức năng Heating, nhiệt độ hoạt động từ -30 đến 60 °C và cấp bảo vệ IP65. Đây là lựa chọn đáng cân nhắc cho hệ thống ngoài trời hoặc môi trường có nhiệt độ thấp. Tuy nhiên, IP65 không đồng nghĩa với khả năng ngâm nước hoặc làm việc trong mọi điều kiện môi trường, vì vậy cần đánh giá cụ thể vị trí lắp đặt.

Ngoài cảm biến, cần xác định đầy đủ phụ kiện đi kèm, đặc biệt là băng phản xạ. Leuze quy định reflective tape được đặt hàng riêng. Vì vậy, khi yêu cầu báo giá AMS 107i 40 H 50144693 Leuze Vietnam, nên cung cấp cho nhà cung cấp các thông tin như khoảng cách đo, tốc độ chuyển động, môi trường lắp đặt, loại PLC/bộ điều khiển đang sử dụng và yêu cầu về băng phản xạ. Những thông tin này giúp lựa chọn đúng cấu hình ngay từ đầu và hạn chế phát sinh khi lắp đặt.

Với các dự án thay thế thiết bị hiện hữu, nên đối chiếu trực tiếp part number, giao diện, sơ đồ chân, nguồn cấp và phạm vi đo của thiết bị cũ với AMS 107i 40 H. Đặc biệt, không nên chỉ dựa vào kích thước hoặc tên gọi “cảm biến khoảng cách” để xác định khả năng thay thế.
