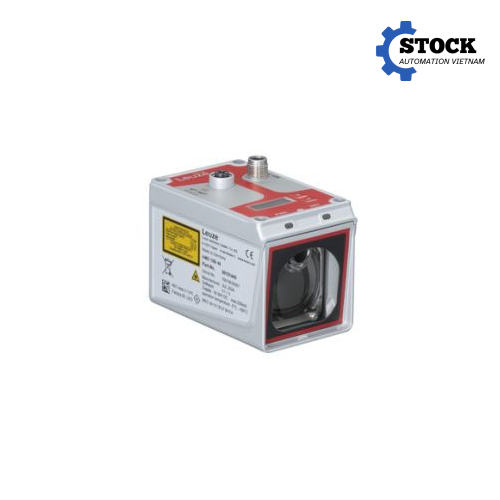

Giới thiệu sản phẩm AMS 108i 120 H 50151446 Leuze Vietnam
AMS 108i 120 H 50151446 Leuze Vietnam là cảm biến định vị quang học thuộc dòng AMS 100i của Leuze, được thiết kế để xác định chính xác vị trí của các cơ cấu chuyển động trong hệ thống tự động hóa công nghiệp. Thiết bị sử dụng công nghệ đo khoảng cách bằng laser để xác định khoảng cách giữa cảm biến và băng phản xạ, từ đó cung cấp giá trị vị trí cho hệ thống điều khiển.
Với phạm vi đo từ 100 mm đến 120.000 mm, AMS 108i 120 H phù hợp với các hệ thống có khoảng cách chuyển động lớn như cầu trục, cổng trục, thiết bị lưu kho tự động, xe chuyển tải, hệ thống skids và các dây chuyền công nghiệp cần kiểm soát vị trí liên tục. Theo thông tin từ nhà sản xuất, thiết bị được ứng dụng cho định vị hệ thống mạ điện, định vị các xe chuyển động, định vị máy lưu kho và bảo vệ chống va chạm cho cầu trục, cổng trục.
Mã sản phẩm 50151446 là phiên bản AMS 108i 120 H có tích hợp bộ gia nhiệt, giúp thiết bị có thể hoạt động trong môi trường nhiệt độ thấp. Đây là một điểm đáng chú ý khi lựa chọn thiết bị cho các hệ thống tự động hóa được lắp đặt trong khu vực có điều kiện môi trường khắc nghiệt hoặc nhiệt độ vận hành xuống thấp.
AMS 108i 120 H sử dụng laser đỏ có bước sóng 660 nm, laser Class 2 theo IEC/EN 60825-1:2014. Tín hiệu đo được xử lý và truyền qua giao tiếp EtherNet TCP/IP, đồng thời thiết bị hỗ trợ giao tiếp EtherNet TCP/IP và UDP thông qua đầu nối M12. Nhờ đó, cảm biến có thể tích hợp trực tiếp vào kiến trúc mạng điều khiển của hệ thống tự động hóa công nghiệp.
Đối với các hệ thống cần duy trì vị trí của thiết bị chuyển động trong thời gian dài, khả năng đo ổn định, tốc độ xuất giá trị nhanh và độ chính xác cao của AMS 108i 120 H giúp giảm phụ thuộc vào các phương pháp xác định vị trí cơ khí truyền thống.
Đặc điểm kỹ thuật nổi bật
AMS 108i 120 H 50151446 được thiết kế với cấu hình phù hợp cho các ứng dụng định vị công nghiệp có khoảng cách đo lớn. Các thông số quan trọng của thiết bị gồm:
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Leuze |
| Dòng sản phẩm | AMS 100i |
| Model | AMS 108i 120 H |
| Mã sản phẩm | 50151446 |
| Loại thiết bị | Cảm biến định vị quang học |
| Phạm vi đo | 100 … 120.000 mm |
| Nguồn sáng | Laser đỏ |
| Bước sóng | 660 nm |
| Cấp laser | Class 2, IEC/EN 60825-1:2014 |
| Công suất laser tối đa | 0,004 W |
| Độ phân giải | 0,001 … 10 mm |
| Độ chính xác | ±2 mm |
| Độ lặp lại, khoảng cách đến 500 mm | 0,9 mm |
| Độ lặp lại, khoảng cách từ 500 mm | 0,6 mm |
| Tốc độ di chuyển tối đa | 10 m/s |
| Thời gian đáp ứng | 14 ms |
| Điện áp cấp | 18 … 30 VDC |
| Dòng tiêu thụ tối đa | 500 mA tại 24 VDC |
| Giao tiếp | EtherNet TCP/IP |
| Giao tiếp dữ liệu | EtherNet TCP/IP, UDP |
| Kết nối nguồn/tín hiệu | M12, 5 chân, A-coded |
| Kết nối mạng | M12, 4 chân, D-coded |
| Màn hình | LC Display |
| Điều khiển | Bàn phím màng |
| Vật liệu vỏ | Nhôm đúc áp lực |
| Vật liệu nắp quang học | Kính |
| Kích thước | 70 × 139 × 118 mm |
| Khối lượng | Khoảng 600 g |
| Nhiệt độ vận hành | -30 … +60 °C |
| Nhiệt độ lưu trữ | -30 … +70 °C |
| Độ ẩm tương đối | 90%, không ngưng tụ |
| Cấp bảo vệ | IP65 |
| Cấp bảo vệ điện | Class III |
| Chứng nhận | UL |
| MTTF | 27 năm |
Các thông số trên được lấy theo thông tin kỹ thuật của Leuze dành riêng cho model AMS 108i 120 H, mã 50151446.
Điểm quan trọng đầu tiên là phạm vi đo lên tới 120 m. Đây là thông số phù hợp với các hệ thống có hành trình dài, trong đó cảm biến cần theo dõi vị trí của một cơ cấu chuyển động trên khoảng cách lớn.
Thiết bị có độ chính xác công bố ±2 mm. Độ phân giải có thể đạt từ 0,001 đến 10 mm tùy cấu hình và điều kiện đo. Độ lặp lại được nhà sản xuất công bố ở mức 0,9 mm đối với phạm vi đo đến 500 mm và 0,6 mm đối với phạm vi đo từ 500 mm trở lên.
Một ưu điểm khác là khả năng đáp ứng chuyển động tương đối nhanh. Tốc độ di chuyển tối đa được công bố lên tới 10 m/s, trong khi giá trị đo có thể được xuất với chu kỳ 1 ms. Thời gian đáp ứng của cảm biến là 14 ms. Những thông số này đặc biệt hữu ích trong các ứng dụng mà thiết bị không chỉ cần xác định vị trí mà còn phải theo dõi chuyển động liên tục.
Về kết nối, AMS 108i 120 H sử dụng hai đầu nối M12. Đầu nối XD1 PWR là loại M12 5 chân, A-coded, đảm nhiệm nguồn cấp và tín hiệu vào/ra. Đầu nối XF1 NET/XF0 Service sử dụng M12 4 chân, D-coded, phục vụ kết nối EtherNet TCP/IP, UDP và giao diện dịch vụ.
Về kết cấu, thiết bị có vỏ bằng nhôm đúc áp lực, nắp bảo vệ phần quang học bằng kính và kích thước 70 × 139 × 118 mm. Cấu trúc này giúp cảm biến phù hợp với môi trường công nghiệp, nơi thiết bị phải được lắp đặt cố định trên máy móc và chịu tác động từ điều kiện vận hành thực tế.
AMS 108i 120 H có cấp bảo vệ IP65, nhiệt độ vận hành từ -30 đến +60 °C và độ ẩm tương đối tối đa 90% trong điều kiện không ngưng tụ. Phiên bản này được trang bị bộ gia nhiệt, đây là yếu tố cần xem xét khi hệ thống phải làm việc trong môi trường nhiệt độ thấp.
Một lưu ý khi đặt hàng là băng phản xạ phải được đặt riêng, không mặc định đi kèm cảm biến. Do đó, khi lập cấu hình cho một hệ thống hoàn chỉnh, cần kiểm tra đồng thời cảm biến, băng phản xạ, dây kết nối, phụ kiện gá lắp và thiết bị điều khiển liên quan.
Ưu điểm khi sử dụng AMS 108i 120 H 50151446 Leuze Vietnam
AMS 108i 120 H 50151446 Leuze Vietnam mang lại lợi ích rõ rệt trong những hệ thống cần xác định vị trí chính xác trên khoảng cách dài.
Trước hết, cảm biến sử dụng phương pháp đo khoảng cách bằng laser nên có thể xác định vị trí liên tục thay vì chỉ đưa ra trạng thái dạng bật/tắt như các cảm biến tiệm cận hoặc cảm biến quang thông thường. Giá trị khoảng cách có thể được đưa về hệ thống điều khiển để phục vụ các chức năng định vị, giám sát hành trình hoặc điều khiển chuyển động.
Phạm vi đo lên đến 120 m giúp giảm nhu cầu bố trí nhiều điểm cảm biến dọc theo hành trình. Đối với các hệ thống cầu trục, cổng trục hoặc thiết bị lưu kho có hành trình dài, đây là lợi thế đáng kể về cả thiết kế hệ thống và bảo trì.
Khả năng giao tiếp EtherNet TCP/IP giúp AMS 108i 120 H thuận tiện khi tích hợp với hệ thống điều khiển công nghiệp có kiến trúc mạng Ethernet. Thông tin vị trí có thể được đưa vào hệ thống PLC hoặc bộ điều khiển để thực hiện các thuật toán điều khiển chuyển động và giám sát vị trí.
Thiết bị cũng có màn hình LC và bàn phím màng ngay trên thân cảm biến. Điều này giúp kỹ thuật viên thuận tiện hơn trong quá trình cài đặt, kiểm tra trạng thái và chẩn đoán thiết bị tại hiện trường.
Đối với môi trường nhiệt độ thấp, phiên bản AMS 108i 120 H có bộ gia nhiệt tích hợp là một lợi thế so với việc chỉ lựa chọn cảm biến phiên bản tiêu chuẩn. Tuy nhiên, cần đánh giá điều kiện thực tế của hệ thống trước khi lựa chọn để đảm bảo cấu hình phù hợp.
Ngoài ra, nhà sản xuất công bố MTTF của thiết bị ở mức 27 năm, cho thấy AMS 108i 120 H được định hướng cho các ứng dụng công nghiệp yêu cầu thiết bị hoạt động ổn định trong thời gian dài.
Ứng dụng thực tế
AMS 108i 120 H có thể được sử dụng trong nhiều hệ thống tự động hóa công nghiệp cần xác định vị trí không tiếp xúc.
Một ứng dụng tiêu biểu là định vị cầu trục và cổng trục. Trong quá trình di chuyển, cảm biến có thể xác định vị trí của cơ cấu chuyển động dựa trên khoảng cách tới băng phản xạ. Dữ liệu vị trí được đưa về hệ thống điều khiển để quản lý hành trình, xác định vị trí dừng hoặc phục vụ chức năng bảo vệ chống va chạm.
Trong các hệ thống kho tự động và máy lưu kho, cảm biến có thể được sử dụng để xác định vị trí của thiết bị theo trục di chuyển. Khi kết hợp với PLC và hệ thống điều khiển kho, dữ liệu vị trí giúp thiết bị di chuyển đến đúng vị trí yêu cầu.
Thiết bị cũng phù hợp với skid, xe chuyển tải và các cơ cấu transfer. Những thiết bị này thường phải di chuyển giữa nhiều vị trí trong dây chuyền. Việc sử dụng cảm biến đo khoảng cách liên tục giúp hệ thống kiểm soát được vị trí thay vì chỉ dựa vào các công tắc hành trình tại từng điểm.
Một ứng dụng khác được Leuze đề cập là định vị trong hệ thống mạ điện. Đây là nhóm ứng dụng yêu cầu thiết bị định vị có khả năng hoạt động ổn định trong môi trường công nghiệp và theo dõi chuyển động của cơ cấu trong dây chuyền.
AMS 108i 120 H cũng có thể được xem xét cho các máy móc tự động có hành trình dài, trong đó cần truyền dữ liệu vị trí về bộ điều khiển qua mạng Ethernet. Tuy nhiên, việc lựa chọn cuối cùng cần dựa trên khoảng cách thực tế, loại băng phản xạ, hướng lắp đặt, điều kiện môi trường và yêu cầu giao tiếp của hệ thống.
Hướng dẫn lựa chọn model AMS 108i 120 H 50151446
Khi lựa chọn AMS 108i 120 H 50151446, không nên chỉ dựa vào tên model mà cần kiểm tra toàn bộ yêu cầu của ứng dụng.
Yếu tố đầu tiên là khoảng cách đo. Model này có phạm vi đo từ 100 mm đến 120.000 mm. Nếu ứng dụng có hành trình trong phạm vi này, AMS 108i 120 H có thể là một lựa chọn phù hợp. Với những ứng dụng vượt quá 120 m, cần xem xét model hoặc giải pháp đo khác.
Yếu tố thứ hai là yêu cầu về độ chính xác và độ lặp lại. Thiết bị có độ chính xác ±2 mm và độ lặp lại được công bố theo phạm vi đo. Nếu hệ thống yêu cầu dung sai nhỏ hơn mức này, cần đánh giá kỹ hơn về điều kiện lắp đặt, bề mặt phản xạ và phương pháp điều khiển trước khi chốt model.
Yếu tố thứ ba là giao tiếp với hệ thống điều khiển. AMS 108i 120 H sử dụng EtherNet TCP/IP và hỗ trợ EtherNet TCP/IP, UDP. Vì vậy, kỹ sư tích hợp cần kiểm tra PLC hoặc bộ điều khiển hiện tại có hỗ trợ giao tiếp tương ứng hay không.
Yếu tố thứ tư là điều kiện môi trường. Model 50151446 có bộ gia nhiệt và phạm vi nhiệt độ vận hành từ -30 đến +60 °C. Cấp bảo vệ IP65 phù hợp với nhiều môi trường công nghiệp, nhưng vẫn cần xem xét bụi, nước, hơi ẩm, hóa chất và các yếu tố môi trường đặc thù của từng nhà máy.
Yếu tố thứ năm là băng phản xạ. Leuze xác nhận băng phản xạ cần được đặt hàng riêng. Do đó, khi yêu cầu báo giá, khách hàng nên cung cấp khoảng cách đo, chiều dài hành trình và điều kiện lắp đặt để lựa chọn đúng loại băng phản xạ cũng như các phụ kiện cần thiết.
Cuối cùng, cần kiểm tra không gian lắp đặt và phương án gá cảm biến. AMS 108i 120 H có kích thước 70 × 139 × 118 mm và sử dụng kiểu gá xuyên lỗ. Việc kiểm tra kích thước trước khi đặt hàng giúp tránh tình trạng cảm biến phù hợp về thông số đo nhưng không phù hợp với vị trí lắp đặt thực tế.
Liên hệ mua hàng
AMS 108i 120 H 50151446 Leuze Vietnam là giải pháp cảm biến định vị quang học phù hợp cho các hệ thống tự động hóa cần đo vị trí chính xác trên khoảng cách dài. Với phạm vi đo đến 120 m, độ chính xác ±2 mm, giao tiếp EtherNet TCP/IP, kết cấu vỏ nhôm đúc áp lực, cấp bảo vệ IP65 và phiên bản có bộ gia nhiệt, sản phẩm đáp ứng tốt nhiều bài toán định vị trong nhà máy, kho tự động, cầu trục, cổng trục và thiết bị vận chuyển.
Khi lựa chọn AMS 108i 120 H, việc xác định đúng phạm vi đo, giao tiếp, điều kiện môi trường, băng phản xạ và phụ kiện đi kèm sẽ giúp hệ thống hoạt động ổn định và giảm các vấn đề phát sinh trong quá trình lắp đặt.
