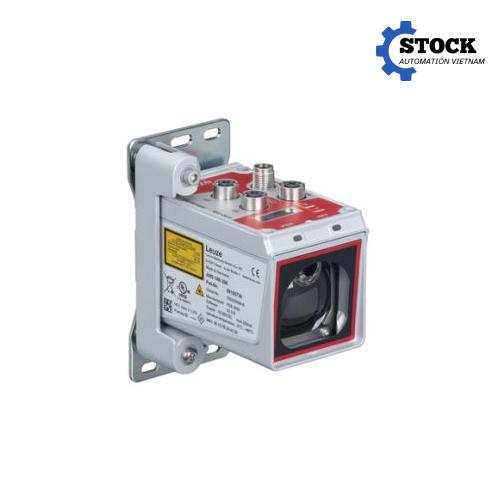

AMS 138i 120 50155765 Leuze Vietnam

Mô tả

AMS 138i 120 50155765 Leuze Vietnam – Cảm biến định vị quang học cho hệ thống tự động hóa

AMS 138i 120 50155765 là cảm biến định vị quang học thuộc dòng AMS 100i của Leuze, được thiết kế để đo và xác định vị trí chính xác của các thiết bị chuyển động trong hệ thống tự động hóa công nghiệp. Thiết bị sử dụng công nghệ laser đỏ với bước sóng 660 nm để thực hiện phép đo khoảng cách đến băng phản xạ, cho phép giám sát vị trí của cơ cấu chuyển động trong phạm vi từ 100 mm đến 120.000 mm.

Đây là giải pháp phù hợp cho các hệ thống cần kiểm soát vị trí liên tục với tốc độ di chuyển cao và khả năng kết nối trực tiếp với hệ thống điều khiển thông qua EtherCAT.

Model AMS 138i 120 50155765 đặc biệt phù hợp với các ứng dụng như định vị cầu trục, cổng trục, hệ thống lưu trữ tự động, thiết bị vận chuyển trong kho và các cơ cấu chuyển động trên dây chuyền sản xuất. Với độ chính xác ±2 mm, độ lặp lại 0,2 mm trong phạm vi đo đến 120 m và thời gian xuất giá trị đo 1 ms, thiết bị có khả năng cung cấp dữ liệu vị trí nhanh chóng cho bộ điều khiển trong các hệ thống yêu cầu chuyển động chính xác.

AMS 138i 120 sử dụng nguồn laser đỏ Class 2 theo IEC/EN 60825-1:2014. Thiết bị có vỏ kim loại bằng nhôm đúc, cấp bảo vệ IP65, màn hình LC kết hợp LED hiển thị trạng thái và các đầu nối M12 phục vụ cấp nguồn, tín hiệu và truyền thông công nghiệp.

Đặc điểm kỹ thuật nổi bật

AMS 138i 120 50155765 được phát triển cho các ứng dụng định vị công nghiệp có khoảng cách đo lớn. Một trong những đặc điểm đáng chú ý của thiết bị là khả năng đo trong phạm vi từ 100 mm đến 120.000 mm, tương đương khoảng cách tối đa 120 m. Dải đo này giúp cảm biến có thể sử dụng trên các thiết bị có hành trình dài như cầu trục, cổng trục hoặc hệ thống kho tự động.

Thông số kỹ thuật chính của AMS 138i 120 50155765:

• Hãng sản xuất: Leuze
• Series: AMS 100i
• Model: AMS 138i 120
• Part No.: 50155765
• Loại thiết bị: Cảm biến định vị quang học
• Nguyên lý đo: Laser quang học
• Màu laser: Đỏ
• Bước sóng: 660 nm
• Cấp laser: Class 2 theo IEC/EN 60825-1:2014
• Phạm vi đo: 100 … 120.000 mm
• Độ phân giải: 0,001 … 10 mm
• Độ chính xác: ±2 mm
• Độ lặp lại: 0,2 mm, 1 Sigma trong phạm vi đo đến 120.000 mm
• Chu kỳ xuất giá trị đo: 1 ms
• Thời gian đáp ứng: 8 ms
• Độ trôi nhiệt: ≤1 mm/10 K
• Tốc độ dịch chuyển tối đa: 10 m/s
• Giao tiếp: EtherCAT
• Điện áp cung cấp: 18 … 30 VDC
• Dòng tiêu thụ tối đa: 250 mA
• Cấp bảo vệ: IP65
• Nhiệt độ môi trường khi vận hành: -5 … 60 °C
• Nhiệt độ lưu trữ: -30 … 70 °C
• Độ ẩm tương đối: tối đa 90%, không ngưng tụ
• Vỏ: Nhôm đúc
• Kích thước: 70 × 139 × 118 mm
• Khối lượng: khoảng 1.100 g
• Chứng nhận: UL
• MTTF: 27 năm.

Về kết nối, AMS 138i 120 được trang bị tổng cộng bốn đầu nối. Đầu nối XD1 PWR dạng M12 5 chân đảm nhiệm chức năng cấp nguồn và tín hiệu. Đầu nối XF0 SERVICE dạng M12 4 chân được sử dụng cho EtherNet TCP/IP, UDP và giao tiếp dịch vụ. Hai đầu nối XF1 IN và XF2 OUT là các cổng EtherCAT BUS IN và BUS OUT, sử dụng đầu nối M12 4 chân mã hóa D. Cấu hình này hỗ trợ kết nối cảm biến vào mạng EtherCAT theo kiến trúc phù hợp với hệ thống điều khiển tự động hóa công nghiệp.

Một điểm cần lưu ý khi lựa chọn thiết bị là băng phản xạ không được tích hợp sẵn theo cấu hình tiêu chuẩn của AMS 138i 120. Leuze yêu cầu băng phản xạ được đặt mua riêng. Vì vậy, khi lập danh mục vật tư cho một hệ thống định vị hoàn chỉnh, cần kiểm tra đồng thời cảm biến, băng phản xạ, phụ kiện lắp đặt, cáp kết nối và cấu hình mạng EtherCAT.

Ưu điểm khi sử dụng AMS 138i 120 50155765

AMS 138i 120 50155765 mang lại lợi thế rõ rệt trong các hệ thống cần kiểm soát vị trí liên tục trên khoảng cách dài. Thay vì sử dụng nhiều cảm biến điểm để xác định các vị trí khác nhau, cảm biến định vị quang học có thể cung cấp giá trị khoảng cách liên tục để bộ điều khiển theo dõi vị trí của thiết bị chuyển động.

Phạm vi đo lên đến 120 m là một trong những ưu điểm quan trọng của model này. Với các hệ thống có hành trình dài, khả năng đo khoảng cách lớn giúp đơn giản hóa phương án bố trí cảm biến và tạo điều kiện thuận lợi cho việc giám sát vị trí của cơ cấu chuyển động.

Độ chính xác ±2 mm kết hợp với độ lặp lại 0,2 mm giúp AMS 138i 120 đáp ứng các yêu cầu định vị trong nhiều ứng dụng công nghiệp. Dữ liệu đo được xuất với chu kỳ 1 ms và thời gian đáp ứng 8 ms, phù hợp với các cơ cấu có tốc độ dịch chuyển cao. Tốc độ dịch chuyển tối đa của hệ thống được nhà sản xuất công bố lên đến 10 m/s.

Việc sử dụng EtherCAT cũng là một lợi thế khi tích hợp AMS 138i 120 vào các hệ thống tự động hóa hiện đại. Dữ liệu vị trí có thể được truyền tới hệ thống điều khiển thông qua mạng công nghiệp, giúp giảm nhu cầu sử dụng các phương pháp truyền tín hiệu khoảng cách truyền thống trong một số cấu hình máy.

Thiết bị còn được thiết kế với vỏ nhôm đúc và cấp bảo vệ IP65, phù hợp với môi trường công nghiệp có bụi và nguy cơ tiếp xúc với nước ở mức độ được quy định bởi cấp bảo vệ. Nhiệt độ vận hành từ -5 đến 60 °C cho phép AMS 138i 120 hoạt động trong nhiều điều kiện môi trường sản xuất khác nhau.

Màn hình LC, LED trạng thái và bàn phím màng trên thiết bị hỗ trợ người vận hành kiểm tra thông tin và trạng thái cảm biến trực tiếp tại vị trí lắp đặt. Điều này có ý nghĩa thực tế trong quá trình commissioning, kiểm tra hệ thống và bảo trì thiết bị.

Ứng dụng thực tế

AMS 138i 120 50155765 được Leuze định hướng cho nhiều ứng dụng định vị trong lĩnh vực tự động hóa công nghiệp. Các ứng dụng được nhà sản xuất công bố bao gồm bảo vệ chống va chạm và định vị cầu trục, cổng trục, định vị thiết bị trong hệ thống mạ điện, hệ thống lưu trữ tự động và các xe hoặc cơ cấu vận chuyển chuyển động ngang.

Trong hệ thống cầu trục và cổng trục, cảm biến có thể được sử dụng để xác định vị trí của cơ cấu di chuyển dọc theo ray. Giá trị khoảng cách được truyền về hệ thống điều khiển, từ đó hỗ trợ kiểm soát vị trí, giới hạn hành trình hoặc phối hợp chuyển động giữa các cơ cấu.

Đối với kho tự động, AMS 138i 120 có thể được sử dụng để xác định vị trí của các thiết bị vận chuyển hoặc cơ cấu lấy và đặt hàng. Khả năng đo liên tục giúp hệ thống điều khiển xác định vị trí thực tế của thiết bị thay vì chỉ nhận biết một số điểm giới hạn cố định.

Trong các hệ thống vận chuyển vật liệu, xe chuyển tải hoặc cơ cấu side-tracking, cảm biến có thể cung cấp thông tin vị trí phục vụ điều khiển chuyển động. Đây là nhóm ứng dụng phù hợp với đặc tính đo khoảng cách lớn, tốc độ dịch chuyển cao và giao tiếp EtherCAT của thiết bị.

AMS 138i 120 cũng có thể được xem xét cho các máy móc cần giám sát vị trí trên hành trình dài, với điều kiện khoảng cách lắp đặt, bề mặt phản xạ, môi trường ánh sáng và yêu cầu giao tiếp của hệ thống phù hợp với thông số của nhà sản xuất.

Khi triển khai thực tế, cần bố trí cảm biến và băng phản xạ đúng theo hướng dẫn lắp đặt của Leuze. Bề mặt phản xạ phải nằm trong vùng làm việc của cảm biến và không bị che khuất trong quá trình cơ cấu chuyển động. Việc kiểm tra cơ khí, căn chỉnh quang học và cấu hình mạng truyền thông là những bước quan trọng để hệ thống đạt độ ổn định cần thiết.

Hướng dẫn lựa chọn model AMS 138i 120 50155765

Khi lựa chọn AMS 138i 120 50155765 cho một dự án tự động hóa, trước tiên cần xác định chính xác khoảng cách đo thực tế. Model này có phạm vi đo từ 100 mm đến 120.000 mm. Nếu hành trình thiết bị nằm trong phạm vi này, AMS 138i 120 có thể được xem xét về mặt dải đo. Tuy nhiên, khoảng cách lắp đặt thực tế, vị trí điểm 0, hành trình cơ khí và khoảng cách an toàn cần được kiểm tra trước khi chốt model.

Tiếp theo, cần xác định giao thức truyền thông của PLC hoặc hệ thống điều khiển. AMS 138i 120 50155765 sử dụng EtherCAT. Do đó, model này phù hợp khi hệ thống điều khiển yêu cầu hoặc hỗ trợ EtherCAT. Nếu dự án sử dụng giao thức khác như PROFINET, PROFIBUS hoặc các giao diện công nghiệp khác, cần xem xét model AMS tương ứng thay vì lựa chọn theo phạm vi đo בלבד.

Trong cùng nhóm sản phẩm Leuze có các model AMS khác nhau với giao diện và cấu hình riêng. Ví dụ, dòng AMS 148i có các phiên bản sử dụng PROFINET, trong khi AMS 138i 120 50155765 sử dụng EtherCAT. Vì vậy, việc lựa chọn không nên chỉ dựa trên khoảng cách đo mà cần đối chiếu đồng thời giao tiếp, điều kiện môi trường, yêu cầu lắp đặt và hệ thống điều khiển của máy.

Tốc độ chuyển động cũng cần được kiểm tra. AMS 138i 120 được công bố với tốc độ dịch chuyển tối đa 10 m/s. Đối với các cơ cấu chuyển động nhanh, thông số này kết hợp với thời gian đáp ứng 8 ms và chu kỳ xuất giá trị đo 1 ms là những yếu tố cần được đưa vào quá trình tính toán và đánh giá hệ thống.

Điều kiện môi trường là một tiêu chí quan trọng khác. AMS 138i 120 có nhiệt độ vận hành -5 đến 60 °C và cấp bảo vệ IP65. Nếu thiết bị được lắp đặt ngoài phạm vi này hoặc trong môi trường có hóa chất, nhiệt độ cao, ngưng tụ, rung động mạnh hay các điều kiện đặc biệt khác, cần kiểm tra yêu cầu kỹ thuật cụ thể trước khi đặt hàng.

Ngoài cảm biến, cần tính toán đầy đủ phụ kiện đi kèm. Đặc biệt, băng phản xạ là thành phần cần đặt riêng theo thông tin của Leuze. Cáp M12, phụ kiện gá lắp và các thành phần mạng EtherCAT cũng cần được xác định theo cấu hình thực tế của máy. Việc lựa chọn đúng ngay từ đầu giúp hạn chế phát sinh trong quá trình lắp đặt và chạy thử.

Đối với các dự án cầu trục, kho tự động, dây chuyền vận chuyển hoặc máy móc có hành trình dài, người phụ trách kỹ thuật nên cung cấp cho nhà cung cấp các thông tin gồm khoảng cách đo tối thiểu và tối đa, tốc độ di chuyển, loại PLC, giao thức truyền thông, điều kiện môi trường, vị trí lắp đặt và yêu cầu độ chính xác. Từ các thông tin này có thể xác định AMS 138i 120 50155765 có phù hợp hay cần chuyển sang một model AMS khác.

Liên hệ mua hàng AMS 138i 120 50155765 tại Việt Nam

Song Thành Công cung cấp AMS 138i 120 50155765 và các thiết bị tự động hóa công nghiệp chính hãng tại Việt Nam. Với các dự án cần cảm biến định vị quang học Leuze, khách hàng có thể liên hệ để được tư vấn model, kiểm tra thông số kỹ thuật, cấu hình phụ kiện và phương án kết nối phù hợp với hệ thống thực tế.

Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi.

Website: stock.stc-vietnam.com

Hỗ trợ tư vấn: 0898 788 268

Email: ha@songthanhcong.com – marketing@songthanhcong.com

Khi yêu cầu báo giá AMS 138i 120 50155765, khách hàng nên cung cấp mã sản phẩm 50155765 cùng các thông tin về khoảng cách đo, giao tiếp PLC, tốc độ chuyển động và môi trường lắp đặt. Đội ngũ kỹ thuật Song Thành Công có thể hỗ trợ kiểm tra cấu hình trước khi đặt hàng, giúp đảm bảo thiết bị được lựa chọn phù hợp với yêu cầu của hệ thống.

AMS 138i 120 50155765 là cảm biến định vị quang học Leuze dành cho các ứng dụng cần đo khoảng cách và kiểm soát vị trí trên hành trình dài. Với phạm vi đo đến 120 m, độ chính xác ±2 mm, độ lặp lại 0,2 mm, tốc độ dịch chuyển tối đa 10 m/s và giao tiếp EtherCAT, model này là một giải pháp đáng xem xét cho các hệ thống tự động hóa công nghiệp có yêu cầu định vị liên tục và truyền dữ liệu nhanh.
