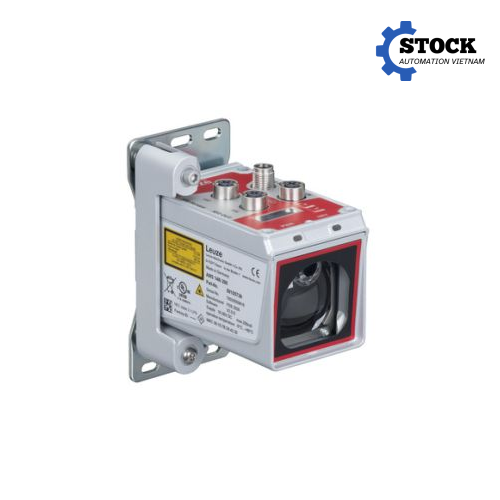

Giới thiệu sản phẩm AMS 138i 120 BTA 50155764 Leuze
AMS 138i 120 BTA 50155764 Leuze là cảm biến định vị quang học thuộc dòng AMS 100i của Leuze, được thiết kế để xác định vị trí chính xác của các thiết bị chuyển động trong hệ thống tự động hóa công nghiệp. Sản phẩm sử dụng nguồn sáng laser đỏ bước sóng 660 nm kết hợp với phương pháp đo quang học để xác định khoảng cách giữa cảm biến và băng phản xạ, từ đó cung cấp giá trị vị trí cho hệ thống điều khiển.
Với dải đo từ 100 mm đến 120.000 mm, AMS 138i 120 BTA phù hợp với các ứng dụng cần giám sát và điều khiển vị trí trên khoảng cách dài như cầu trục, cẩu trục, hệ thống kho tự động, thiết bị nâng hạ, xe chuyển tải và các dây chuyền có cơ cấu chuyển động tuyến tính. Theo thông tin từ Leuze, model này được sử dụng cho các ứng dụng như chống va chạm cầu trục/cổng trục, định vị thiết bị trong hệ thống mạ điện, định vị skillet và xe chuyển tải cũng như hệ thống stacker crane.
AMS 138i 120 BTA sử dụng giao tiếp EtherCAT, cho phép tích hợp trực tiếp vào các hệ thống điều khiển tự động hóa yêu cầu truyền dữ liệu vị trí với tốc độ cao. Thiết bị có khả năng xuất giá trị đo với chu kỳ 1 ms và thời gian đáp ứng 8 ms, đáp ứng tốt những cơ cấu chuyển động cần cập nhật vị trí nhanh.
Một điểm quan trọng khi triển khai sản phẩm là băng phản xạ phải được đặt mua riêng. Cảm biến hoạt động dựa trên nguyên lý đo khoảng cách quang học giữa thiết bị và băng phản xạ được lắp trên đối tượng cần xác định vị trí.
Đặc điểm kỹ thuật nổi bật
AMS 138i 120 BTA 50155764 được thiết kế cho các hệ thống tự động hóa công nghiệp có yêu cầu cao về độ chính xác vị trí và khả năng truyền dữ liệu. Các thông số chính của thiết bị gồm:
| Thông số | AMS 138i 120 BTA |
|---|---|
| Hãng sản xuất | Leuze |
| Series | AMS 100i |
| Mã sản phẩm | 50155764 |
| Loại thiết bị | Cảm biến định vị quang học |
| Nguồn sáng | Laser đỏ |
| Bước sóng | 660 nm |
| Cấp laser | Class 2, IEC/EN 60825-1:2014 |
| Dải đo | 100 … 120.000 mm |
| Độ phân giải | 0,001 … 10 mm |
| Độ chính xác | ±2 mm |
| Độ lặp lại | 0,2 mm, 1 Sigma |
| Thời gian xuất giá trị đo | 1 ms |
| Thời gian đáp ứng | 8 ms |
| Tốc độ di chuyển tối đa | 10 m/s |
| Độ trôi nhiệt | ≤1 mm/10 K |
| Giao tiếp | EtherCAT |
| Điện áp cấp | 18 … 30 VDC |
| Dòng tiêu thụ tối đa | 250 mA |
| Kết nối nguồn/tín hiệu | M12, 5 chân, A-coded |
| EtherCAT IN | M12, 4 chân, D-coded |
| EtherCAT OUT | M12, 4 chân, D-coded |
| Service interface | M12, 4 chân, D-coded |
| Kích thước | 70 × 139 × 118 mm |
| Vật liệu vỏ | Nhôm đúc |
| Vật liệu nắp quang học | Kính |
| Cấp bảo vệ | IP65 |
| Nhiệt độ vận hành | -5 … 60 °C |
| Độ ẩm tương đối | Tối đa 90%, không ngưng tụ |
| Khối lượng | Khoảng 1,1 kg |
| Hiển thị | LCD và LED |
| Thao tác | Bàn phím màng |
| Chứng nhận | UL |
Các thông số trên được công bố trong trang sản phẩm AMS 138i 120 BTA 50155764 của Leuze.
Về nguyên lý đo, AMS 138i 120 BTA sử dụng laser đỏ 660 nm với tín hiệu phát được điều chế. Kích thước điểm sáng được Leuze công bố là 100 mm tại khoảng cách cảm biến 120 m. Dải đo rộng từ 100 mm đến 120.000 mm giúp thiết bị có thể sử dụng cho cả các hệ thống có khoảng cách tương đối gần và các cơ cấu chuyển động trên quãng đường dài.
Độ chính xác của thiết bị đạt ±2 mm, trong khi độ lặp lại được công bố ở mức 0,2 mm với 1 Sigma trong phạm vi đo đến 120 m. Giá trị đo có thể được xuất với chu kỳ 1 ms, phù hợp với những ứng dụng yêu cầu hệ thống điều khiển liên tục cập nhật vị trí của thiết bị chuyển động.
Giao tiếp EtherCAT là một trong những điểm đáng chú ý của model 50155764. Thiết bị được trang bị các cổng M12 dành cho nguồn/tín hiệu, EtherCAT BUS IN, EtherCAT BUS OUT và giao diện service. Cấu hình này thuận tiện khi kết nối cảm biến vào mạng điều khiển công nghiệp và truyền dữ liệu vị trí về PLC hoặc hệ thống điều khiển trung tâm.
Về kết cấu, cảm biến sử dụng vỏ kim loại bằng nhôm đúc áp lực, nắp bảo vệ quang học bằng kính và phương thức lắp đặt dạng xuyên lỗ. Thiết kế đạt IP65, phù hợp với môi trường công nghiệp có bụi và nước bắn ở mức được quy định bởi cấp bảo vệ IP65. Nhiệt độ làm việc của thiết bị nằm trong khoảng -5 đến 60°C.
Ưu điểm khi sử dụng AMS 138i 120 BTA
AMS 138i 120 BTA 50155764 mang lại lợi ích rõ rệt trong các hệ thống cần kiểm soát vị trí chính xác trên khoảng cách dài. Thay vì sử dụng nhiều cảm biến giới hạn để xác định các vị trí rời rạc, cảm biến định vị quang học có thể cung cấp giá trị vị trí liên tục cho hệ thống điều khiển.
Dải đo lên đến 120 m là ưu điểm quan trọng đối với cầu trục, cổng trục, stacker crane và các hệ thống vận chuyển có hành trình dài. Khi thiết bị chuyển động, giá trị vị trí được cập nhật liên tục và truyền về hệ thống điều khiển thông qua EtherCAT, giúp PLC hoặc bộ điều khiển có dữ liệu để thực hiện các chức năng định vị, điều khiển tốc độ hoặc giám sát vị trí.
Độ chính xác ±2 mm giúp AMS 138i 120 BTA đáp ứng nhiều bài toán định vị trong công nghiệp. Đối với các ứng dụng yêu cầu vị trí dừng chính xác, dữ liệu đo liên tục cũng có thể được sử dụng làm cơ sở cho thuật toán điều khiển chuyển động.
Khả năng hoạt động với tốc độ di chuyển tối đa 10 m/s giúp thiết bị phù hợp với các cơ cấu chuyển động nhanh. Đồng thời, thời gian đáp ứng 8 ms và thời gian xuất giá trị đo 1 ms giúp hạn chế độ trễ trong quá trình cập nhật dữ liệu vị trí.
Việc sử dụng EtherCAT cũng tạo thuận lợi khi AMS 138i 120 BTA được tích hợp vào hệ thống tự động hóa hiện đại. Dữ liệu vị trí có thể được đưa vào mạng điều khiển thay vì phải sử dụng nhiều phương thức truyền tín hiệu riêng biệt.
Ngoài khả năng đo, thiết bị còn có màn hình LCD, LED trạng thái và bàn phím màng trên thân cảm biến. Các chức năng này hỗ trợ kỹ thuật viên theo dõi trạng thái và thực hiện cài đặt ngay tại thiết bị trong quá trình vận hành hoặc bảo trì.
Theo dữ liệu của nhà sản xuất, AMS 138i 120 BTA có MTTF 27 năm, cho thấy model được định hướng cho các hệ thống công nghiệp cần thiết bị đo vị trí hoạt động lâu dài.
Ứng dụng thực tế
AMS 138i 120 BTA 50155764 được phát triển cho nhiều bài toán định vị trong tự động hóa công nghiệp, đặc biệt là các cơ cấu chuyển động trên đường ray hoặc hành trình dài.
Định vị cầu trục và cổng trục: Cảm biến có thể được sử dụng để xác định vị trí của cơ cấu cầu trục trên ray. Dữ liệu vị trí liên tục giúp hệ thống điều khiển xác định vị trí hiện tại, hỗ trợ quá trình di chuyển và dừng tại vị trí yêu cầu. Leuze cũng liệt kê ứng dụng chống va chạm cho cầu trục và cổng trục đối với model này.
Hệ thống kho tự động: Trong các kho hàng tự động, stacker crane cần di chuyển chính xác giữa nhiều vị trí lưu trữ. AMS 138i 120 BTA có thể cung cấp dữ liệu vị trí liên tục cho hệ thống điều khiển, hỗ trợ xác định vị trí của thiết bị trong suốt hành trình.
Thiết bị mạ điện: Leuze xác định định vị các hệ thống mạ điện là một ứng dụng của AMS 138i 120 BTA. Trong những hệ thống này, thiết bị vận chuyển có thể phải di chuyển qua nhiều vị trí xử lý khác nhau và yêu cầu kiểm soát vị trí tương ứng.
Skillet và xe chuyển tải: Cảm biến phù hợp với các hệ thống vận chuyển sử dụng skillet, transfer car hoặc cơ cấu chuyển tải cần xác định vị trí trên tuyến đường cố định.
Hệ thống máy móc tự động hóa: Ngoài các ứng dụng được nhà sản xuất công bố, AMS 138i 120 BTA có thể được xem xét cho những hệ thống cần đo khoảng cách quang học trên hành trình dài, với điều kiện thiết kế cơ khí, băng phản xạ, môi trường lắp đặt và yêu cầu độ chính xác phù hợp với thông số của thiết bị.
Khi thiết kế hệ thống, cần bố trí cảm biến và băng phản xạ đúng hướng, đảm bảo đường truyền quang không bị che khuất trong toàn bộ hành trình. Băng phản xạ là thành phần cần đặt riêng và cần được lựa chọn phù hợp với cấu hình lắp đặt thực tế.
Hướng dẫn lựa chọn model AMS 138i 120 BTA
Khi lựa chọn AMS 138i 120 BTA 50155764, trước tiên cần xác định chính xác chiều dài hành trình cần đo. Model này có dải đo 100 đến 120.000 mm, tương đương khoảng 0,1 đến 120 m. Vì vậy, đây là lựa chọn phù hợp cho các hệ thống có khoảng cách đo dài hơn đáng kể so với các cảm biến khoảng cách thông thường.
Tiếp theo cần xác định giao tiếp với hệ thống điều khiển. AMS 138i 120 BTA sử dụng EtherCAT, do đó PLC, bộ điều khiển chuyển động hoặc hệ thống tự động hóa của nhà máy cần hỗ trợ EtherCAT hoặc có giải pháp giao tiếp tương thích.
Độ chính xác cũng là thông số cần xem xét ngay từ giai đoạn thiết kế. Với độ chính xác ±2 mm, model phù hợp với nhiều ứng dụng định vị công nghiệp. Tuy nhiên, nếu hệ thống yêu cầu độ chính xác cao hơn, cần đánh giá toàn bộ chuỗi sai số bao gồm cảm biến, băng phản xạ, cơ cấu cơ khí, độ rung, độ thẳng của đường chạy và điều kiện môi trường.
Tốc độ chuyển động của thiết bị cũng cần được kiểm tra. AMS 138i 120 BTA có tốc độ di chuyển tối đa được công bố là 10 m/s. Đối với các cơ cấu có tốc độ cao, cần đảm bảo tốc độ thực tế không vượt giới hạn của cảm biến và hệ thống điều khiển.
Ngoài ra, cần kiểm tra điều kiện môi trường tại vị trí lắp đặt. Thiết bị hoạt động trong khoảng -5 đến 60°C, độ ẩm tương đối tối đa 90% không ngưng tụ và có cấp bảo vệ IP65. Nếu vị trí lắp đặt có nhiệt độ, hơi nước, hóa chất, bụi hoặc điều kiện môi trường đặc biệt vượt các thông số này, cần đánh giá thêm trước khi lựa chọn.
Một yếu tố không nên bỏ qua là phụ kiện phản xạ. Theo hướng dẫn đặt hàng của Leuze, reflective tape phải được đặt riêng, do đó khi lập danh mục vật tư cho dự án cần tính cả cảm biến và băng phản xạ tương ứng.
Đối với các dự án thay thế thiết bị đang sử dụng, ngoài việc đối chiếu mã AMS 138i 120 BTA 50155764, nên kiểm tra thêm giao tiếp PLC, sơ đồ chân M12, vị trí lắp đặt, khoảng cách cảm biến đến băng phản xạ, chiều dài hành trình, tốc độ chuyển động và yêu cầu điều khiển thực tế. Điều này giúp tránh trường hợp cảm biến có thông số đo phù hợp nhưng không tương thích với kiến trúc điều khiển hiện hữu.
