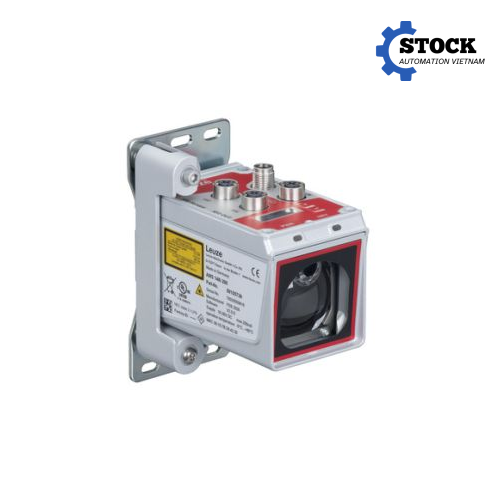

AMS 138i 120 BTA H 50155767 Leuze – Cảm biến định vị quang học tầm xa
AMS 138i 120 BTA H 50155767 là cảm biến định vị quang học thuộc dòng AMS 100i của Leuze, được thiết kế để xác định vị trí chính xác của các cơ cấu chuyển động trong hệ thống tự động hóa công nghiệp. Thiết bị sử dụng tia laser đỏ để đo khoảng cách giữa cảm biến và băng phản xạ, từ đó cung cấp giá trị vị trí liên tục cho hệ thống điều khiển.
Với phạm vi đo từ 100 mm đến 120.000 mm, sản phẩm phù hợp với các ứng dụng cần giám sát vị trí trên khoảng cách lớn như máy xếp dỡ tự động, cầu trục, cổng trục, hệ thống skillet, xe vận chuyển ngang và thiết bị trong dây chuyền mạ điện.
Điểm đáng chú ý của AMS 138i 120 BTA H 50155767 là khả năng kết nối trực tiếp với hệ thống điều khiển thông qua giao tiếp EtherCAT. Giá trị đo có thể được truyền với chu kỳ nhanh, giúp hệ thống PLC hoặc bộ điều khiển chuyển động theo dõi vị trí của cơ cấu theo thời gian thực.
Thiết bị có độ phân giải có thể cấu hình từ 0,001 đến 10 mm, độ chính xác ±2 mm và độ lặp lại 0,2 mm trong phạm vi đo đến 120 m. Tốc độ di chuyển tối đa của đối tượng có thể đạt 10 m/s, đáp ứng tốt các hệ thống vận chuyển và định vị có yêu cầu cao về tốc độ.
Cảm biến hoạt động với nguồn điện 18–30 VDC, dòng tiêu thụ tối đa 250 mA và có thời gian đáp ứng 8 ms. Vỏ thiết bị bằng nhôm đúc, cấp bảo vệ IP65, nhiệt độ hoạt động từ -5 đến 60 °C, phù hợp để lắp đặt trong môi trường công nghiệp. Sản phẩm được trang bị màn hình LC, LED trạng thái và bàn phím màng để hỗ trợ kiểm tra, cấu hình và vận hành tại hiện trường.
Với thiết kế chuyên dụng cho các hệ thống định vị công nghiệp, AMS 138i 120 BTA H 50155767 Leuze là lựa chọn phù hợp khi doanh nghiệp cần thay thế các phương pháp định vị cơ khí hoặc giải pháp đo khoảng cách có phạm vi hạn chế bằng một hệ thống đo quang học có khả năng truyền dữ liệu trực tiếp tới mạng điều khiển tự động hóa.
Đặc điểm kỹ thuật nổi bật
AMS 138i 120 BTA H 50155767 thuộc dòng AMS 100i của Leuze, là cảm biến định vị quang học sử dụng công nghệ laser. Thiết bị được thiết kế để đo khoảng cách và xác định vị trí của các cơ cấu chuyển động trên quãng đường dài, đặc biệt trong những hệ thống mà vị trí cần được truyền liên tục về bộ điều khiển.
Một số thông số kỹ thuật quan trọng của sản phẩm gồm:
| Thông số | AMS 138i 120 BTA H 50155767 |
|---|---|
| Hãng sản xuất | Leuze |
| Series | AMS 100i |
| Loại thiết bị | Cảm biến định vị quang học |
| Nguyên lý đo | Laser |
| Màu laser | Đỏ |
| Bước sóng | 660 nm |
| Cấp laser | Class 2 theo IEC/EN 60825-1:2014 |
| Phạm vi đo | 100 … 120.000 mm |
| Độ phân giải | 0,001 … 10 mm |
| Độ chính xác | ±2 mm |
| Độ lặp lại | 0,2 mm, 1 sigma |
| Chu kỳ xuất giá trị đo | 1 ms |
| Tốc độ di chuyển tối đa | 10 m/s |
| Độ trôi nhiệt | ≤1 mm/10 K |
| Giao tiếp | EtherCAT |
| Điện áp cấp | 18 … 30 VDC |
| Dòng tiêu thụ tối đa | 250 mA |
| Thời gian đáp ứng | 8 ms |
| Kết nối nguồn/tín hiệu | M12, 5 chân |
| EtherCAT BUS IN | M12, 4 chân, D-coded |
| EtherCAT BUS OUT | M12, 4 chân, D-coded |
| Service interface | M12, 4 chân, D-coded |
| Kích thước | 70 × 139 × 118 mm |
| Vật liệu vỏ | Nhôm đúc |
| Cấp bảo vệ | IP65 |
| Nhiệt độ hoạt động | -5 … 60 °C |
| Nhiệt độ lưu trữ | -30 … 70 °C |
| Khối lượng | Khoảng 1,1 kg |
| Chứng nhận | UL |
Các thông số trên được đối chiếu theo dữ liệu kỹ thuật của Leuze cho mã sản phẩm 50155767.
Về nguyên lý hoạt động, cảm biến phát tia laser đỏ về phía băng phản xạ được lắp tại vị trí cần tham chiếu. Tín hiệu phản xạ quay trở lại cảm biến và được xử lý để xác định khoảng cách. Giá trị vị trí sau đó được truyền đến hệ thống điều khiển thông qua EtherCAT. Đối với các ứng dụng có khoảng cách lắp đặt lớn, phương pháp này giúp hệ thống duy trì khả năng xác định vị trí mà không cần sử dụng cơ cấu tiếp xúc trực tiếp.
Một điểm cần lưu ý khi đặt hàng là băng phản xạ phải được đặt riêng, không mặc định đi kèm cảm biến. Việc lựa chọn loại và kích thước băng phản xạ cần được xem xét dựa trên khoảng cách đo, điều kiện lắp đặt và yêu cầu thực tế của hệ thống.
Ưu điểm khi sử dụng AMS 138i 120 BTA H 50155767
AMS 138i 120 BTA H 50155767 mang lại nhiều lợi ích cho các hệ thống tự động hóa cần kiểm soát vị trí chính xác trên quãng đường dài.
Trước hết, phạm vi đo lên đến 120 m là một lợi thế đáng kể. Thiết bị có thể được sử dụng trong các hệ thống có hành trình dài mà không cần chia nhỏ thành nhiều vùng đo. Điều này đặc biệt hữu ích với máy xếp dỡ trong kho tự động, cầu trục hoặc các phương tiện vận chuyển chạy dọc theo đường ray.
Khả năng đo với độ chính xác ±2 mm và độ lặp lại 0,2 mm giúp hệ thống điều khiển có dữ liệu vị trí ổn định. Trong các ứng dụng tự động hóa, thông tin vị trí được sử dụng để xác định điểm dừng, điều chỉnh tốc độ, thực hiện chu trình lấy hàng hoặc đưa thiết bị về đúng vị trí làm việc.
Giao tiếp EtherCAT là một ưu điểm quan trọng khác của sản phẩm. EtherCAT được sử dụng rộng rãi trong các hệ thống điều khiển chuyển động và tự động hóa công nghiệp. Với AMS 138i 120 BTA H, dữ liệu vị trí có thể được đưa trực tiếp vào mạng điều khiển, giảm nhu cầu sử dụng các phương thức truyền tín hiệu trung gian trong những hệ thống được thiết kế theo kiến trúc EtherCAT.
Thiết bị cũng có thời gian đáp ứng 8 ms và thời gian xuất giá trị đo 1 ms. Khi kết hợp với hệ thống điều khiển phù hợp, các thông số này hỗ trợ việc theo dõi vị trí của cơ cấu chuyển động nhanh và liên tục. Tốc độ di chuyển tối đa được nhà sản xuất công bố là 10 m/s.
Về độ bền, vỏ nhôm đúc cùng cấp bảo vệ IP65 giúp AMS 138i 120 BTA H 50155767 phù hợp với nhiều môi trường công nghiệp. Thiết bị có khả năng làm việc trong khoảng nhiệt độ -5 đến 60 °C và độ ẩm tương đối không ngưng tụ lên đến 90%. Đây là những yếu tố quan trọng khi cảm biến được lắp trên máy móc sản xuất hoặc hệ thống vận chuyển hoạt động liên tục.
Ngoài ra, sản phẩm có MTTF được công bố là 27 năm, cho thấy thiết bị được thiết kế hướng đến khả năng vận hành lâu dài trong các hệ thống công nghiệp.
Ứng dụng thực tế
AMS 138i 120 BTA H 50155767 Leuze được phát triển cho những ứng dụng cần xác định vị trí chính xác của thiết bị hoặc phương tiện chuyển động. Nhà sản xuất xác định một số nhóm ứng dụng tiêu biểu gồm định vị máy xếp dỡ, định vị hệ thống skillet và xe vận chuyển ngang, định vị thiết bị mạ điện và bảo vệ chống va chạm cho cầu trục hoặc cổng trục.
Trong kho tự động AS/RS, cảm biến có thể được sử dụng để xác định vị trí của máy xếp dỡ khi di chuyển dọc theo hành lang. Dữ liệu khoảng cách được truyền về bộ điều khiển để xác định vị trí hiện tại và hỗ trợ thực hiện chu trình lấy hoặc đặt hàng.
Trong hệ thống cầu trục và cổng trục, cảm biến có thể được sử dụng để theo dõi vị trí của cơ cấu di chuyển. Dữ liệu vị trí có thể được kết hợp với hệ thống điều khiển để xác định vùng hoạt động, vị trí dừng hoặc phục vụ các chức năng liên quan đến kiểm soát va chạm. Leuze cũng liệt kê ứng dụng bảo vệ chống va chạm cho crane và gantry crane đối với model này.
Trong hệ thống skillet và xe vận chuyển ngang, cảm biến hỗ trợ xác định vị trí phương tiện trên tuyến di chuyển. Đây là dạng ứng dụng thường yêu cầu đo liên tục thay vì chỉ phát hiện một số điểm cố định.
Trong thiết bị mạ điện, việc xác định chính xác vị trí của cơ cấu chuyển động có thể hỗ trợ quá trình đưa sản phẩm đến từng vị trí xử lý. Khi khoảng cách giữa các vị trí lớn, phạm vi đo 120 m của AMS 138i 120 BTA H giúp mở rộng khả năng triển khai trong hệ thống.
Ngoài các ứng dụng tiêu biểu trên, sản phẩm có thể được xem xét cho các hệ thống tự động hóa khác có yêu cầu tương tự về đo vị trí tuyến tính, miễn là điều kiện lắp đặt, khoảng cách đo, bề mặt phản xạ và giao tiếp điều khiển phù hợp với thông số của thiết bị.
Hướng dẫn lựa chọn model AMS 138i 120 BTA H
Khi lựa chọn AMS 138i 120 BTA H 50155767, trước tiên cần xác định chính xác khoảng cách đo thực tế giữa cảm biến và băng phản xạ. Model này có phạm vi đo từ 100 mm đến 120.000 mm, vì vậy phù hợp với những hệ thống cần đo khoảng cách dài đến 120 m.
Tiếp theo cần xác định giao tiếp của hệ thống điều khiển. AMS 138i 120 BTA H sử dụng EtherCAT. Nếu PLC, motion controller hoặc hệ thống tự động hóa của dự án sử dụng EtherCAT, model này có thể được lựa chọn để tích hợp vào mạng điều khiển. Trường hợp hệ thống sử dụng giao thức khác như PROFINET, cần xem xét model AMS tương ứng thay vì lựa chọn sản phẩm chỉ dựa trên phạm vi đo.
Dòng AMS 100i có nhiều model gần nhau về tên gọi nhưng khác nhau về cấu hình. Chẳng hạn, Leuze hiện liệt kê AMS 138i 120 BTA H – 50155767, AMS 138i 120 H – 50155766, AMS 138i 120 – 50155765 và AMS 138i 120 BTA – 50155764. Các model này đều có phạm vi đo đến 120.000 mm và sử dụng EtherCAT, vì vậy cần đối chiếu đầy đủ mã hàng với cấu hình yêu cầu trước khi đặt mua.
Đối với những ứng dụng có hành trình ngắn hơn, dòng AMS 138i còn có các model phạm vi 40 m như AMS 138i 40 và AMS 138i 40 H. Vì vậy, không nên lựa chọn model chỉ dựa trên tên dòng sản phẩm; cần kiểm tra khoảng cách đo, giao tiếp, cấu hình kết nối và yêu cầu tích hợp của hệ thống.
Bên cạnh cảm biến, cần kiểm tra băng phản xạ vì Leuze quy định băng phản xạ phải được đặt riêng cho AMS 138i 120 BTA H 50155767. Khi lập danh mục vật tư, nên xác định đồng thời cảm biến, băng phản xạ, dây kết nối M12 và các phụ kiện lắp đặt cần thiết để tránh thiếu linh kiện khi triển khai tại công trường.
Đối với các dự án mới, nên cung cấp cho đơn vị tư vấn hoặc nhà cung cấp các thông tin gồm: khoảng cách đo nhỏ nhất và lớn nhất, tốc độ di chuyển, loại PLC hoặc bộ điều khiển, giao thức mạng đang sử dụng, điều kiện môi trường, vị trí lắp đặt cảm biến và yêu cầu về độ chính xác. Dựa trên các thông tin này, model AMS 138i 120 BTA H 50155767 có thể được kiểm tra và xác nhận trước khi đặt hàng.
Liên hệ mua hàng AMS 138i 120 BTA H 50155767 Leuze tại Việt Nam
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cung cấp AMS 138i 120 BTA H 50155767 Leuze cùng tài liệu kỹ thuật và hỗ trợ tư vấn lựa chọn thiết bị theo yêu cầu thực tế của từng hệ thống.
Khách hàng có thể liên hệ để được kiểm tra model, tư vấn cấu hình, báo giá và hỗ trợ kỹ thuật trước khi đặt hàng. Song Thành Công cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi khi dự án có nhu cầu.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Nếu hệ thống của doanh nghiệp đang cần một giải pháp đo và định vị tuyến tính trên khoảng cách dài, giao tiếp EtherCAT và có khả năng tích hợp vào hệ thống tự động hóa, AMS 138i 120 BTA H 50155767 Leuze là model cần được xem xét dựa trên phạm vi đo 120 m, độ chính xác ±2 mm, độ lặp lại 0,2 mm và khả năng truyền dữ liệu qua EtherCAT. Việc xác nhận đúng mã hàng, băng phản xạ và các phụ kiện đi kèm ngay từ giai đoạn thiết kế sẽ giúp quá trình lắp đặt và tích hợp hệ thống diễn ra thuận lợi hơn.
