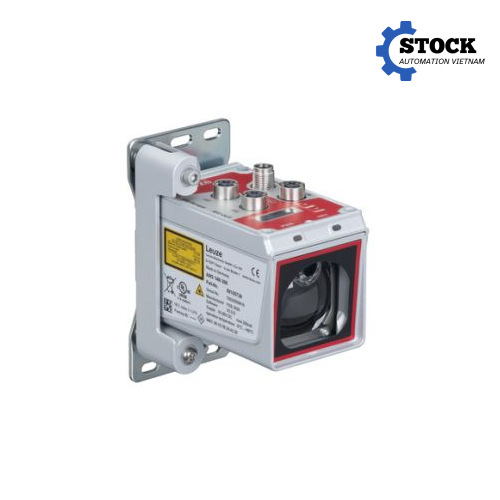

AMS 148i 120 BTA 50154099 Leuze Vietnam

Mô tả

Giới thiệu sản phẩm AMS 148i 120 BTA 50154099 Leuze Vietnam

AMS 148i 120 BTA 50154099 Leuze Vietnam là cảm biến định vị quang học thuộc dòng AMS 100i của Leuze, được thiết kế để xác định vị trí chính xác của các cơ cấu chuyển động trong hệ thống tự động hóa công nghiệp. Thiết bị sử dụng công nghệ laser đỏ để đo khoảng cách đến băng phản xạ, từ đó xác định vị trí của cơ cấu máy và truyền giá trị đo về hệ thống điều khiển thông qua giao tiếp PROFINET.

Model AMS 148i 120 BTA có phạm vi đo từ 100 mm đến 120.000 mm, tương đương tối đa 120 m. Với độ chính xác ±2 mm, độ phân giải có thể thiết lập trong khoảng 0,001 đến 10 mm và thời gian xuất giá trị đo 1 ms, thiết bị phù hợp với những hệ thống cần theo dõi vị trí liên tục trong quá trình vận hành. Tốc độ di chuyển tối đa của đối tượng có thể đạt 10 m/s.

Điểm đáng chú ý của AMS 148i 120 BTA 50154099 là thiết bị không chỉ dùng để đo khoảng cách đơn thuần mà còn được phát triển cho các bài toán định vị trong máy móc công nghiệp có hành trình dài. Leuze đưa ra các ứng dụng điển hình gồm định vị cần trục và cầu trục, bảo vệ chống va chạm cho cần trục, định vị hệ thống mạ điện, skillet và xe chuyển hướng, cũng như hệ thống kho tự động sử dụng stacker crane.

Thiết bị có vỏ kim loại bằng nhôm đúc, cấp bảo vệ IP65 và kết nối M12, giúp phù hợp với môi trường công nghiệp. Model 50154099 sử dụng nguồn điện 18–30 VDC và giao tiếp PROFINET để tích hợp với PLC hoặc hệ thống điều khiển của nhà máy.

Lưu ý khi đặt hàng, băng phản xạ không đi kèm cảm biến và cần được đặt riêng. Việc lựa chọn đúng loại và chiều dài băng phản xạ là một phần quan trọng để hệ thống đo khoảng cách hoạt động ổn định.

Đặc điểm kỹ thuật nổi bật

AMS 148i 120 BTA 50154099 được thiết kế theo cấu hình dành cho các hệ thống định vị quang học có khoảng cách đo lớn. Các thông số quan trọng của thiết bị gồm:

Thông số	Giá trị
Hãng sản xuất	Leuze
Series	AMS 100i
Model	AMS 148i 120 BTA
Part No.	50154099
Loại thiết bị	Cảm biến định vị quang học
Công nghệ đo	Laser quang học
Màu laser	Đỏ
Bước sóng	660 nm
Cấp laser	Class 2, IEC/EN 60825-1:2014
Phạm vi đo	100 … 120.000 mm
Độ phân giải	0,001 … 10 mm
Độ chính xác	±2 mm
Độ lặp lại	0,2 mm
Thời gian xuất giá trị đo	1 ms
Thời gian đáp ứng	8 ms
Tốc độ di chuyển tối đa	10 m/s
Độ trôi nhiệt	≤1 mm/10 K
Điện áp cấp	18 … 30 VDC
Dòng tiêu thụ tối đa	250 mA
Giao tiếp	PROFINET
Kết nối nguồn/tín hiệu	M12, 5 chân, A-coded
PROFINET IN	M12, 4 chân, D-coded
PROFINET OUT	M12, 4 chân, D-coded
Service interface	M12, 4 chân, D-coded
Vật liệu vỏ	Nhôm đúc
Vật liệu kính bảo vệ	Kính
Kích thước	70 × 139 × 118 mm
Khối lượng	Khoảng 1,1 kg
Nhiệt độ hoạt động	-5 … 60 °C
Độ ẩm tương đối	Tối đa 90%, không ngưng tụ
Cấp bảo vệ	IP65
Cấp bảo vệ điện	Class III
Chứng nhận	UL

Các thông số trên được công bố bởi Leuze cho đúng mã 50154099. Đặc biệt, cần phân biệt model này với các biến thể AMS 148i có hậu tố khác, vì một số phiên bản có cấu hình môi trường hoặc tính năng đặc biệt khác nhau.

Về nguyên lý hoạt động, cảm biến phát tia laser đỏ về phía băng phản xạ được bố trí trên đối tượng cần định vị. Tín hiệu phản xạ quay trở lại cảm biến và được xử lý để xác định khoảng cách giữa cảm biến và vị trí phản xạ. Giá trị vị trí sau đó được truyền qua PROFINET tới bộ điều khiển.

Với phạm vi đo lên đến 120 m, AMS 148i 120 BTA 50154099 đặc biệt phù hợp với những máy có hành trình dài, nơi các loại cảm biến khoảng cách thông thường không đáp ứng được về tầm đo.

Một ưu điểm về mặt tích hợp hệ thống là thiết bị có cả cổng PROFINET BUS IN và BUS OUT, bên cạnh cổng service và cổng nguồn/tín hiệu. Cấu trúc kết nối này thuận tiện khi thiết bị được đưa vào mạng PROFINET của hệ thống tự động hóa.

Phần hiển thị của cảm biến gồm màn hình LC và LED trạng thái, đồng thời có bàn phím màng để thao tác trực tiếp. Điều này giúp kỹ thuật viên có thể kiểm tra trạng thái và các thông tin vận hành ngay tại vị trí lắp đặt mà không nhất thiết phải tháo thiết bị khỏi máy.

Ưu điểm khi sử dụng AMS 148i 120 BTA 50154099

Một trong những lợi thế lớn nhất của AMS 148i 120 BTA 50154099 là khả năng đo khoảng cách trên phạm vi rất rộng nhưng vẫn duy trì độ chính xác phù hợp cho các ứng dụng định vị công nghiệp. Phạm vi 100–120.000 mm cho phép một thiết bị đảm nhiệm những bài toán mà cảm biến thông thường có thể bị giới hạn bởi khoảng cách.

Độ chính xác ±2 mm giúp hệ thống điều khiển có thể xác định vị trí của cơ cấu chuyển động một cách ổn định. Trong các hệ thống cần điều khiển vị trí của cầu trục, stacker crane hoặc xe chuyển hướng, thông tin vị trí chính xác là cơ sở để PLC thực hiện các lệnh dừng, tăng giảm tốc hoặc xác định vị trí mục tiêu.

Tốc độ di chuyển tối đa 10 m/s cũng là một thông số đáng chú ý. Khi đối tượng chuyển động nhanh, cảm biến cần có khả năng cập nhật giá trị vị trí liên tục để hạn chế sai lệch trong quá trình điều khiển. AMS 148i 120 BTA có thời gian xuất giá trị đo 1 ms và thời gian đáp ứng 8 ms, phù hợp với các ứng dụng định vị động.

Giao tiếp PROFINET giúp thiết bị có thể tích hợp trực tiếp vào kiến trúc mạng công nghiệp sử dụng PROFINET. Đây là một lợi thế đối với các nhà máy đang sử dụng PLC và thiết bị điều khiển có hỗ trợ PROFINET, vì dữ liệu vị trí có thể được đưa vào hệ thống điều khiển thông qua mạng công nghiệp thay vì phải sử dụng các phương thức truyền tín hiệu riêng biệt.

Về cơ khí, vỏ nhôm đúc giúp thiết bị có kết cấu chắc chắn. Cấp bảo vệ IP65 giúp bảo vệ thiết bị trước bụi và tia nước từ nhiều hướng trong điều kiện vận hành công nghiệp thông thường. Thiết bị có kích thước 70 × 139 × 118 mm và khối lượng khoảng 1,1 kg, thuận tiện cho việc bố trí trên các cơ cấu máy.

Một điểm khác cần lưu ý là AMS 148i 120 BTA sử dụng laser Class 2. Khi lắp đặt và vận hành, người sử dụng cần tuân thủ các yêu cầu an toàn laser theo hướng dẫn của nhà sản xuất và tiêu chuẩn áp dụng.

Ứng dụng thực tế

AMS 148i 120 BTA 50154099 Leuze Vietnam được phát triển chủ yếu cho các hệ thống cần xác định vị trí của thiết bị hoặc cơ cấu chuyển động trên hành trình dài.

Trong hệ thống cầu trục và cổng trục, cảm biến có thể được sử dụng để xác định vị trí của cơ cấu di chuyển và hỗ trợ chức năng chống va chạm. Khi khoảng cách giữa các thiết bị lớn, việc sử dụng cảm biến định vị laser giúp hệ thống liên tục theo dõi vị trí thay vì chỉ xác định một số điểm giới hạn bằng công tắc hành trình.

Trong hệ thống kho tự động, AMS 148i 120 BTA có thể được sử dụng để định vị stacker crane khi cơ cấu di chuyển dọc theo các dãy kệ. Thông tin vị trí được truyền về bộ điều khiển thông qua PROFINET, phục vụ quá trình điều khiển và quản lý vị trí của thiết bị.

Một ứng dụng khác là skillet system và side-tracking skate, thường xuất hiện trong các hệ thống vận chuyển và xử lý vật liệu. Khi xe hoặc cơ cấu vận chuyển phải di chuyển chính xác tới nhiều vị trí khác nhau, dữ liệu khoảng cách liên tục từ cảm biến có thể được sử dụng để xác định vị trí hiện tại.

Trong thiết bị mạ điện, cảm biến có thể được sử dụng cho bài toán định vị các cơ cấu chuyển động. Môi trường của các hệ thống này thường yêu cầu thiết bị đo có khả năng làm việc ổn định trong điều kiện công nghiệp, đồng thời cần tích hợp thuận tiện với hệ thống điều khiển. Leuze cũng xác định định vị thiết bị mạ điện là một trong các ứng dụng của model này.

Ngoài những ứng dụng trên, nguyên lý đo khoảng cách bằng laser của AMS 148i có thể được xem xét trong các máy tự động có cơ cấu chuyển động dài, miễn là điều kiện lắp đặt, bề mặt phản xạ, khoảng cách đo và yêu cầu điều khiển phù hợp với thông số kỹ thuật của thiết bị.

Khi thiết kế hệ thống, cần bố trí cảm biến và băng phản xạ sao cho tia laser có đường truyền phù hợp và không bị che khuất trong toàn bộ hành trình. Băng phản xạ phải được đặt mua riêng, vì đây không phải phụ kiện mặc định đi kèm model 50154099.

Hướng dẫn lựa chọn model AMS 148i 120 BTA 50154099

Khi lựa chọn AMS 148i 120 BTA 50154099, trước tiên cần xác định chính xác khoảng cách đo thực tế của hệ thống. Model này có phạm vi đo từ 100 mm đến 120.000 mm, do đó phù hợp với các ứng dụng cần khoảng cách đo tối đa 120 m. Nếu hành trình của máy chỉ khoảng vài mét hoặc vài chục mét, có thể không cần sử dụng phiên bản 120 m và nên xem xét các model AMS khác có phạm vi đo phù hợp hơn. Leuze hiện cung cấp nhiều model thuộc dòng AMS 100i với phạm vi đo và giao tiếp khác nhau.

Tiếp theo cần xác định giao thức truyền thông của hệ thống điều khiển. Model 50154099 sử dụng PROFINET. Vì vậy, đây là lựa chọn phù hợp khi PLC hoặc hệ thống điều khiển của khách hàng có khả năng giao tiếp PROFINET. Nếu hệ thống đang sử dụng EtherNet TCP/IP hoặc giao thức khác, cần lựa chọn đúng model AMS tương ứng thay vì thay thế trực tiếp theo hình thức cơ khí.

Điều kiện nhiệt độ cũng cần được kiểm tra trước khi đặt hàng. AMS 148i 120 BTA tiêu chuẩn có nhiệt độ vận hành từ -5 đến 60 °C. Leuze cũng có phiên bản AMS 148i 120 BTA H, mã 50154102, được trang bị chức năng gia nhiệt và có phạm vi nhiệt độ vận hành từ -30 đến 60 °C. Do đó, đối với môi trường nhiệt độ thấp, không nên tự động thay thế hai model này cho nhau mà cần xác định điều kiện thực tế của hệ thống.

Ngoài cảm biến, cần kiểm tra băng phản xạ trước khi triển khai. Leuze xác nhận băng phản xạ phải được đặt riêng cho AMS 148i 120 BTA. Việc lựa chọn băng phản xạ phù hợp có ảnh hưởng trực tiếp đến khả năng thu nhận tín hiệu laser và độ ổn định của phép đo.

Đối với các dự án thay thế thiết bị đang sử dụng, kỹ thuật viên nên cung cấp model hiện tại, khoảng cách đo, giao tiếp PLC, điện áp nguồn, điều kiện nhiệt độ và hình ảnh vị trí lắp đặt. Những thông tin này giúp xác định AMS 148i 120 BTA 50154099 có phù hợp hay cần chuyển sang một model khác trong dòng AMS hay không.

Đặc biệt, khi thay thế cảm biến định vị của một thương hiệu khác, không nên chỉ dựa vào phạm vi đo. Cần đối chiếu cả giao thức truyền thông, cách đấu nối, kích thước cơ khí, vị trí lắp đặt, băng phản xạ và cách PLC xử lý dữ liệu vị trí. Đây là những yếu tố quyết định khả năng thay thế thực tế của thiết bị trong hệ thống.

Liên hệ mua hàng

AMS 148i 120 BTA 50154099 Leuze Vietnam là lựa chọn phù hợp cho các hệ thống tự động hóa cần đo và xác định vị trí chính xác trên khoảng cách dài, đặc biệt trong cầu trục, cổng trục, stacker crane, hệ thống vận chuyển và các thiết bị công nghiệp có cơ cấu chuyển động.

Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Đối với các dự án cần thay thế hoặc tích hợp AMS 148i 120 BTA vào hệ thống hiện hữu, khách hàng có thể cung cấp model thiết bị đang sử dụng, thông số PLC, khoảng cách đo và yêu cầu ứng dụng để được tư vấn cấu hình phù hợp.

Website: https://stock.stc-vietnam.com/

Hỗ trợ tư vấn: 0898 788 268

Email: ha@songthanhcong.com
marketing@songthanhcong.com

Với khả năng đo tới 120 m, độ chính xác ±2 mm, giao tiếp PROFINET và thiết kế dành cho các hệ thống định vị công nghiệp, AMS 148i 120 BTA 50154099 là một giải pháp đáng cân nhắc cho những ứng dụng cần giám sát vị trí liên tục và tích hợp trực tiếp với hệ thống điều khiển tự động hóa.
