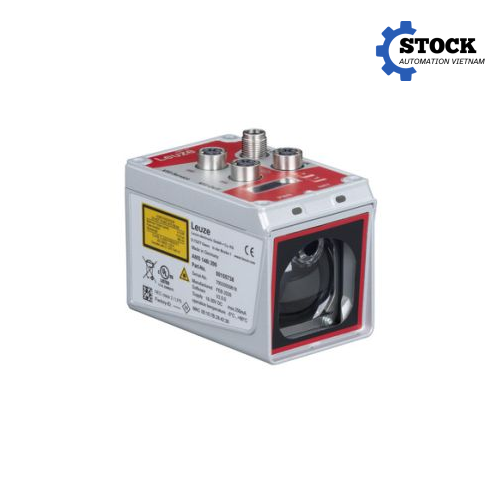

Giới thiệu sản phẩm AMS 148i 40 50154103 Leuze Vietnam
AMS 148i 40 50154103 Leuze Vietnam là cảm biến định vị quang học thuộc dòng AMS 100i của Leuze, được thiết kế để xác định chính xác vị trí của các cơ cấu chuyển động trong hệ thống tự động hóa công nghiệp. Thiết bị sử dụng công nghệ đo khoảng cách bằng laser đỏ và có khả năng đo trong phạm vi từ 100 mm đến 40.000 mm, phù hợp với các ứng dụng cần kiểm soát vị trí trên khoảng cách dài như cầu trục, cổng trục, xe vận chuyển, hệ thống kho tự động và các thiết bị chuyển động theo ray.
Khác với các cảm biến phát hiện vật thể thông thường chỉ cung cấp tín hiệu có/không, AMS 148i 40 thực hiện đo khoảng cách liên tục giữa cảm biến và vật phản xạ. Giá trị vị trí được truyền về hệ thống điều khiển thông qua giao tiếp PROFINET, giúp PLC có thể sử dụng trực tiếp dữ liệu đo để điều khiển chuyển động, xác định vị trí hoặc thực hiện các chức năng giám sát và bảo vệ.
Mã sản phẩm 50154103 sử dụng laser đỏ bước sóng 660 nm, cấp laser 2 theo IEC/EN 60825-1:2014. Thiết bị có độ chính xác ±2 mm, độ lặp lại 0,2 mm trong phạm vi đo đến 40 m và thời gian xuất giá trị đo 1 ms. Đây là những thông số quan trọng đối với các hệ thống yêu cầu định vị nhanh và ổn định trong quá trình vận hành.
Một điểm cần lưu ý khi triển khai AMS 148i 40 là băng phản xạ phải được đặt hàng riêng. Băng phản xạ là thành phần phối hợp với cảm biến để tạo điểm tham chiếu cho quá trình đo khoảng cách.
Đặc điểm kỹ thuật nổi bật
AMS 148i 40 50154103 được phát triển cho các hệ thống định vị công nghiệp có khoảng cách đo lớn. Thiết bị sử dụng nguồn sáng laser đỏ với bước sóng 660 nm, công suất laser tối đa 0,004 W và cấp laser 2. Tia laser được điều chế giúp cảm biến thực hiện phép đo khoảng cách ổn định trong điều kiện ứng dụng công nghiệp.
Thông số đo nổi bật của thiết bị gồm:
- Model: AMS 148i 40
- Part number: 50154103
- Dòng sản phẩm: AMS 100i
- Loại thiết bị: Cảm biến định vị quang học
- Nguyên lý đo: Đo khoảng cách bằng laser
- Nguồn sáng: Laser đỏ
- Bước sóng: 660 nm
- Cấp laser: Class 2, IEC/EN 60825-1:2014
- Phạm vi đo: 100 … 40.000 mm
- Độ phân giải: 0,001 … 10 mm
- Độ chính xác: ±2 mm
- Độ lặp lại: 0,2 mm trong phạm vi đo đến 40.000 mm
- Tốc độ xuất giá trị đo: 1 ms
- Thời gian đáp ứng: 8 ms
- Tốc độ di chuyển tối đa: 10 m/s
- Độ trôi nhiệt: ≤1 mm/10 K
- Nguồn cấp: 18 … 30 VDC
- Dòng tiêu thụ tối đa: 250 mA
- Giao tiếp: PROFINET
- Cấp bảo vệ: IP65
- Nhiệt độ môi trường khi vận hành: -5 … 60 °C
- Nhiệt độ lưu trữ: -30 … 70 °C
- Độ ẩm tương đối: tối đa 90%, không ngưng tụ
- Vỏ: Nhôm đúc áp lực
- Kích thước: 70 × 139 × 118 mm
- Khối lượng: khoảng 600 g
- Chứng nhận: UL.
Về kết nối, AMS 148i 40 được trang bị tổng cộng bốn đầu nối. Cổng XD1 PWR dạng M12 5 chân đảm nhiệm nguồn cấp và tín hiệu I/O. Hai cổng XF1 IN và XF2 OUT dạng M12 4 chân được sử dụng cho đường truyền PROFINET BUS IN và BUS OUT. Ngoài ra, cổng XF0 SERVICE hỗ trợ Ethernet TCP/IP, UDP và giao tiếp dịch vụ. Cách bố trí này giúp thiết bị thuận tiện khi tích hợp vào mạng điều khiển công nghiệp.
Về kết cấu, cảm biến sử dụng vỏ kim loại bằng nhôm đúc áp lực, giúp thiết bị phù hợp với môi trường công nghiệp. Phần cửa sổ quang học sử dụng kính. Kiểu lắp đặt là lắp xuyên qua lỗ cố định, thuận tiện khi bố trí cảm biến trên kết cấu máy hoặc khung thiết bị. Cấp bảo vệ IP65 giúp thiết bị có khả năng chống bụi và bảo vệ trước tia nước từ các hướng theo điều kiện quy định của cấp IP.
AMS 148i 40 cũng được trang bị màn hình LC, đèn LED trạng thái và bàn phím màng trên thiết bị, hỗ trợ kỹ thuật viên kiểm tra trạng thái và thiết lập các thông số trong quá trình vận hành, bảo trì.
Ưu điểm khi sử dụng AMS 148i 40 50154103 Leuze Vietnam
Ưu điểm nổi bật nhất của AMS 148i 40 50154103 Leuze Vietnam là khả năng đo khoảng cách trên phạm vi rất lớn nhưng vẫn duy trì độ chính xác phù hợp cho các hệ thống định vị công nghiệp. Với phạm vi đo lên đến 40 m và độ chính xác ±2 mm, thiết bị có thể đáp ứng nhiều bài toán mà cảm biến tiệm cận hoặc cảm biến quang phát hiện thông thường không thể thực hiện.
Một lợi thế khác là khả năng giao tiếp trực tiếp bằng PROFINET. Trong các hệ thống sử dụng PLC và mạng Ethernet công nghiệp, dữ liệu vị trí từ cảm biến có thể được đưa vào hệ thống điều khiển thông qua mạng PROFINET thay vì phải sử dụng nhiều thiết bị chuyển đổi tín hiệu trung gian. Điều này giúp giảm số lượng phần tử trong hệ thống và thuận tiện hơn cho việc cấu hình, chẩn đoán và bảo trì.
Khả năng xuất giá trị đo với chu kỳ 1 ms cùng thời gian đáp ứng 8 ms cũng phù hợp với các cơ cấu chuyển động nhanh. Tốc độ di chuyển tối đa được Leuze công bố lên đến 10 m/s, do đó AMS 148i 40 có thể được sử dụng cho những thiết bị cần cập nhật vị trí liên tục trong quá trình di chuyển.
Thiết bị cũng có độ lặp lại 0,2 mm trong phạm vi đo đến 40 m. Thông số này đặc biệt có ý nghĩa khi hệ thống cần xác định vị trí lặp lại nhiều lần, chẳng hạn như cơ cấu nâng hạ, xe chạy ray, hệ thống kho tự động hoặc thiết bị vận chuyển trong dây chuyền.
Về độ bền, vỏ nhôm đúc và cấp bảo vệ IP65 giúp AMS 148i 40 phù hợp với môi trường công nghiệp. Dải nhiệt độ vận hành từ -5 đến 60 °C cho phép thiết bị hoạt động trong nhiều khu vực sản xuất khác nhau.
Một lợi ích thực tế khác là thiết bị có tài liệu kỹ thuật và file GSDML phục vụ cấu hình PROFINET. Điều này giúp kỹ sư tích hợp thiết bị vào hệ thống PLC thuận tiện hơn, đặc biệt trong các hệ thống tự động hóa sử dụng kiến trúc mạng PROFINET.
Ứng dụng thực tế
AMS 148i 40 50154103 được thiết kế cho nhiều ứng dụng định vị trong công nghiệp, đặc biệt là những cơ cấu chuyển động trên khoảng cách dài.
Trong hệ thống cầu trục và cổng trục, cảm biến có thể được sử dụng để xác định vị trí của cơ cấu di chuyển. Dữ liệu khoảng cách liên tục được đưa về hệ thống điều khiển để hỗ trợ điều khiển vị trí và có thể phục vụ các chức năng liên quan đến chống va chạm. Leuze xác định chống va chạm cho cầu trục và cổng trục là một trong những ứng dụng của dòng thiết bị này.
Đối với hệ thống kho tự động và stacker crane, việc xác định chính xác vị trí của cơ cấu nâng hoặc xe chạy là yếu tố quan trọng. AMS 148i 40 có thể cung cấp dữ liệu khoảng cách liên tục để hệ thống điều khiển xác định vị trí hiện tại của thiết bị trong quá trình di chuyển.
Thiết bị cũng phù hợp với skillet systems và side-tracking skates, nơi các cơ cấu vận chuyển phải di chuyển đến những vị trí xác định trên tuyến đường cố định. Giá trị vị trí liên tục giúp hệ thống điều khiển không chỉ biết cơ cấu đã đến vị trí hay chưa mà còn có thể theo dõi vị trí trong suốt quá trình di chuyển.
Trong thiết bị mạ điện, AMS 148i 40 có thể được sử dụng cho các bài toán định vị cơ cấu chuyển động. Đây là môi trường mà hệ thống thường yêu cầu khả năng tự động hóa cao và kiểm soát vị trí chính xác để quá trình vận hành diễn ra ổn định.
Ngoài những ứng dụng được Leuze công bố, về nguyên tắc kỹ thuật, cảm biến định vị laser dạng này còn có thể được cân nhắc cho các máy hoặc cơ cấu chạy tuyến tính cần đo khoảng cách dài, với điều kiện môi trường, bề mặt phản xạ, phạm vi đo và phương án lắp đặt phù hợp với yêu cầu thực tế.
Khi lắp đặt, cần bảo đảm đường truyền laser đến băng phản xạ không bị che khuất trong toàn bộ hành trình chuyển động. Băng phản xạ phải được lựa chọn và lắp đặt đúng yêu cầu của hệ thống; Leuze lưu ý băng phản xạ được cung cấp riêng và không mặc định đi kèm cảm biến AMS 148i 40.
Hướng dẫn lựa chọn model AMS 148i 40 50154103 Leuze Vietnam
Khi lựa chọn AMS 148i 40 50154103 Leuze Vietnam, yếu tố đầu tiên cần xác định là khoảng cách cần đo. Model này có phạm vi đo từ 100 mm đến 40.000 mm, vì vậy phù hợp với các hệ thống có khoảng cách định vị lớn. Nếu khoảng cách thực tế của máy nằm trong phạm vi này, AMS 148i 40 có thể là lựa chọn phù hợp về mặt thông số đo.
Tiếp theo cần kiểm tra hệ thống điều khiển đang sử dụng giao thức mạng nào. AMS 148i 40 50154103 sử dụng PROFINET, do đó đặc biệt phù hợp với hệ thống PLC và mạng điều khiển có hỗ trợ PROFINET. Khi triển khai, kỹ sư cần kiểm tra cấu hình PLC, topology mạng, GSDML và phương án đấu nối nguồn cũng như cáp truyền thông.
Tốc độ chuyển động của cơ cấu cũng cần được xem xét. Model 50154103 có tốc độ di chuyển tối đa được công bố là 10 m/s, nhưng việc lựa chọn thiết bị không nên chỉ dựa trên tốc độ tối đa. Cần xem xét đồng thời hành trình, độ chính xác cần thiết, độ rung của cơ cấu, vị trí lắp đặt và điều kiện phản xạ của bề mặt đo.
Một điểm quan trọng khác là môi trường làm việc. AMS 148i 40 có cấp bảo vệ IP65 và dải nhiệt độ vận hành -5 … 60 °C. Nếu thiết bị được lắp đặt ngoài phạm vi điều kiện này hoặc trong môi trường có yêu cầu đặc biệt về nhiệt độ, hóa chất, bụi hoặc hơi nước, cần kiểm tra lại yêu cầu kỹ thuật trước khi đặt hàng.
Ngoài ra, cần phân biệt AMS 148i 40 – 50154103 với các phiên bản khác trong cùng dòng. Ví dụ, Leuze có model AMS 148i 40 H – 50154105, là phiên bản đặc biệt có tích hợp gia nhiệt. Vì vậy, nếu hệ thống làm việc trong điều kiện nhiệt độ thấp, cần xem xét đúng phiên bản thay vì mặc định sử dụng 50154103.
Cuối cùng, khi đặt hàng cần xác nhận đầy đủ mã 50154103, giao tiếp PROFINET và các phụ kiện cần thiết, đặc biệt là băng phản xạ, vì băng phản xạ phải được đặt riêng. Việc xác nhận đầy đủ cấu hình ngay từ đầu giúp hạn chế tình trạng thiết bị đã về kho nhưng chưa thể lắp đặt hoặc vận hành do thiếu phụ kiện phù hợp.
