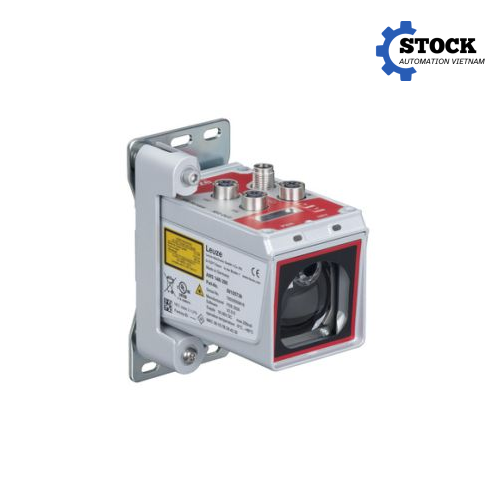

Giới thiệu sản phẩm AMS 148i 40 BTA 50154100 Leuze Vietnam
AMS 148i 40 BTA 50154100 Leuze Vietnam là cảm biến định vị quang học thuộc dòng AMS 100i của Leuze, được thiết kế để xác định vị trí chính xác của các cơ cấu chuyển động trong hệ thống tự động hóa công nghiệp. Thiết bị sử dụng công nghệ đo khoảng cách bằng laser đỏ với bước sóng 660 nm, cho phép xác định khoảng cách giữa cảm biến và băng phản xạ trong phạm vi từ 100 mm đến 40.000 mm.
Khác với các cảm biến quang thông thường chủ yếu dùng để phát hiện sự có mặt hoặc vị trí của vật thể, AMS 148i 40 BTA được phát triển cho bài toán định vị liên tục. Giá trị khoảng cách đo được có thể được đưa trực tiếp về hệ thống điều khiển thông qua giao tiếp PROFINET, giúp PLC hoặc bộ điều khiển trung tâm theo dõi chính xác vị trí của thiết bị chuyển động.
Mã sản phẩm 50154100 sử dụng giao tiếp PROFINET và có khả năng xuất giá trị đo với chu kỳ 1 ms. Độ chính xác được công bố ở mức ±2 mm, trong khi độ lặp lại có thể đạt 0,2 mm trong phạm vi đo đến 40 m. Đây là những thông số phù hợp với các hệ thống yêu cầu kiểm soát vị trí liên tục như cầu trục, cẩu trục, máy lưu kho tự động, hệ thống transfer car, skillet và các dây chuyền có cơ cấu chuyển động theo ray.
Thiết bị có vỏ bằng nhôm đúc, cấp bảo vệ IP65 và được thiết kế cho môi trường công nghiệp. Ngoài chức năng đo và truyền dữ liệu, AMS 148i 40 BTA còn được trang bị màn hình LCD, đèn LED trạng thái và bàn phím màng, giúp kỹ thuật viên thuận tiện trong quá trình cài đặt, kiểm tra và bảo trì.
Một điểm cần lưu ý khi đặt hàng là băng phản xạ không được đi kèm mặc định với cảm biến và phải đặt riêng. Việc lựa chọn đúng loại băng phản xạ và bố trí cảm biến phù hợp với hướng chuyển động là yếu tố quan trọng để đảm bảo hệ thống đo hoạt động ổn định.
Đặc điểm kỹ thuật nổi bật
AMS 148i 40 BTA 50154100 được xây dựng theo nguyên lý đo khoảng cách quang học bằng laser. Cảm biến phát tia laser đỏ về phía băng phản xạ được lắp trên đối tượng hoặc vị trí cần tham chiếu. Tín hiệu phản hồi được xử lý để xác định khoảng cách giữa cảm biến và băng phản xạ. Giá trị khoảng cách sau đó được truyền đến hệ thống điều khiển thông qua PROFINET.
Các thông số kỹ thuật chính của AMS 148i 40 BTA 50154100 gồm:
- Hãng sản xuất: Leuze
- Dòng sản phẩm: AMS 100i
- Loại thiết bị: Cảm biến định vị quang học
- Mã sản phẩm: 50154100
- Phương pháp đo: Đo khoảng cách bằng laser
- Nguồn sáng: Laser đỏ
- Bước sóng: 660 nm
- Cấp laser: Class 2 theo IEC/EN 60825-1:2014
- Công suất laser tối đa: 0,004 W
- Phạm vi đo: 100 đến 40.000 mm
- Độ phân giải: 0,001 đến 10 mm
- Độ chính xác: ±2 mm
- Độ lặp lại: 0,2 mm trong phạm vi đo đến 40.000 mm
- Chu kỳ xuất giá trị đo: 1 ms
- Thời gian đáp ứng: 8 ms
- Tốc độ di chuyển tối đa: 10 m/s
- Độ trôi nhiệt: ≤1 mm/10 K
- Giao tiếp: PROFINET
- Điện áp cung cấp: 18 đến 30 VDC
- Dòng tiêu thụ tối đa: 250 mA
- Số lượng kết nối: 4
- Kết nối nguồn/tín hiệu: M12, 5 chân, A-coded
- Kết nối PROFINET IN: M12, 4 chân, D-coded
- Kết nối PROFINET OUT: M12, 4 chân, D-coded
- Kết nối dịch vụ: M12, 4 chân, D-coded
- Kích thước: 70 × 139 × 118 mm
- Vật liệu vỏ: Nhôm đúc
- Vật liệu cửa sổ quang: Kính
- Khối lượng: khoảng 1,1 kg
- Cấp bảo vệ: IP65
- Nhiệt độ môi trường khi vận hành: -5 đến 60°C
- Nhiệt độ lưu trữ: -30 đến 70°C
- Độ ẩm tương đối: tối đa 90%, không ngưng tụ
- Cấp bảo vệ điện: Class III
- Phê duyệt: UL
- MTTF: 27 năm.
Phạm vi đo 40 m là một trong những điểm đáng chú ý của thiết bị. Với khoảng cách đo từ 100 mm đến 40.000 mm, cảm biến có thể đáp ứng các hệ thống có hành trình dài mà không cần sử dụng nhiều cảm biến để xác định từng vị trí trung gian.
Giao tiếp PROFINET giúp AMS 148i 40 BTA 50154100 có thể tích hợp trực tiếp vào hệ thống điều khiển tự động hóa hiện đại. Hai cổng PROFINET BUS IN và BUS OUT cho phép thiết bị được tích hợp vào cấu trúc mạng công nghiệp phù hợp với hệ thống PLC và các thiết bị PROFINET khác. Leuze cũng cung cấp file GSDML và tài liệu kỹ thuật phục vụ quá trình cấu hình thiết bị trong hệ thống điều khiển.
Về cơ khí, thân cảm biến sử dụng nhôm đúc giúp thiết bị có độ cứng và khả năng bảo vệ phù hợp với môi trường công nghiệp. Kích thước tương đối gọn so với phạm vi đo 40 m, đồng thời kiểu lắp xuyên qua giúp thuận tiện khi cố định cảm biến trên giá đỡ hoặc kết cấu máy.
Ưu điểm khi sử dụng AMS 148i 40 BTA 50154100
Một trong những lợi thế quan trọng của AMS 148i 40 BTA 50154100 là khả năng đo vị trí liên tục thay vì chỉ xác định một điểm đóng/ngắt. Điều này đặc biệt hữu ích với các thiết bị phải di chuyển nhiều mét trên đường ray và cần truyền vị trí thực tế về PLC trong suốt quá trình vận hành.
Với độ chính xác ±2 mm và độ lặp lại 0,2 mm trong phạm vi đến 40 m, thiết bị có thể đáp ứng nhiều ứng dụng định vị công nghiệp yêu cầu kiểm soát vị trí tương đối chính xác. Dữ liệu đo được cập nhật với chu kỳ 1 ms, giúp hệ thống điều khiển nhận được thông tin vị trí nhanh và liên tục.
Giao tiếp PROFINET cũng giúp giảm sự phụ thuộc vào các phương thức truyền tín hiệu analog truyền thống trong những hệ thống đã sử dụng mạng Ethernet công nghiệp. Dữ liệu vị trí có thể được tích hợp vào chương trình PLC để thực hiện các chức năng như điều khiển tốc độ, xác định vị trí dừng, quản lý vùng hoạt động hoặc phối hợp chuyển động giữa nhiều cơ cấu.
Thiết bị còn có khả năng hoạt động với tốc độ di chuyển tối đa 10 m/s. Đây là đặc điểm đáng quan tâm đối với hệ thống kho tự động, máy lưu kho hoặc các cơ cấu vận chuyển tốc độ cao, nơi cảm biến phải duy trì khả năng theo dõi vị trí trong quá trình chuyển động.
Một ưu điểm khác là thiết kế hướng đến môi trường công nghiệp. Vỏ nhôm đúc, cửa sổ quang bằng kính và cấp bảo vệ IP65 giúp thiết bị phù hợp với các hệ thống máy móc có yêu cầu bảo vệ khỏi bụi và nước từ nhiều hướng. Nhiệt độ vận hành tiêu chuẩn từ -5 đến 60°C cũng đáp ứng nhiều môi trường nhà máy thông thường.
AMS 148i 40 BTA còn được trang bị màn hình LCD, LED trạng thái và bàn phím màng. Những thành phần này hỗ trợ kỹ thuật viên theo dõi trạng thái và thực hiện các thao tác cài đặt ngay trên thiết bị, thuận tiện hơn trong quá trình commissioning và bảo trì.
Ứng dụng thực tế
AMS 148i 40 BTA 50154100 Leuze Vietnam được sử dụng cho nhiều bài toán định vị trong tự động hóa công nghiệp, đặc biệt là những hệ thống có cơ cấu chuyển động theo phương tuyến tính.
Một ứng dụng tiêu biểu là định vị cầu trục và cổng trục. Khi cầu trục di chuyển trên đường ray, cảm biến có thể xác định khoảng cách đến băng phản xạ và truyền giá trị vị trí về PLC. Hệ thống điều khiển có thể sử dụng dữ liệu này để quản lý vị trí di chuyển, điểm dừng hoặc phối hợp với các chức năng chống va chạm. Leuze cũng xác định chống va chạm cho cầu trục và cổng trục là một trong những ứng dụng của model này.
Trong hệ thống kho tự động, cảm biến có thể được sử dụng để xác định vị trí của máy lưu kho hoặc cơ cấu di chuyển. Việc truyền dữ liệu vị trí liên tục giúp hệ thống điều khiển biết chính xác vị trí hiện tại của thiết bị và thực hiện các lệnh di chuyển đến vị trí được lập trình.
Thiết bị cũng phù hợp với skillet system và side-tracking skate, nơi các phương tiện hoặc cơ cấu vận chuyển cần di chuyển và định vị chính xác trên tuyến đường cố định.
Đối với hệ thống mạ điện, AMS 148i 40 BTA có thể được sử dụng để xác định vị trí của các cơ cấu chuyển động trong dây chuyền. Đây là môi trường mà việc kiểm soát vị trí chính xác có ý nghĩa quan trọng đối với trình tự vận hành và khả năng phối hợp giữa các công đoạn.
Ngoài những ứng dụng trên, cảm biến định vị laser còn có thể được xem xét cho các hệ thống máy móc cần đo khoảng cách tuyến tính trong phạm vi dài, với điều kiện thiết kế cơ khí, băng phản xạ, môi trường ánh sáng và yêu cầu độ chính xác phù hợp với đặc tính của thiết bị.
Khi triển khai thực tế, cần đảm bảo đường quang giữa cảm biến và băng phản xạ không bị che khuất trong toàn bộ hành trình. Bề mặt phản xạ cần được lắp đúng hướng và ổn định cơ khí để hạn chế sai số do rung hoặc thay đổi góc. Băng phản xạ là phụ kiện cần đặt riêng, do đó cần xác định đầy đủ cấu hình trước khi đặt hàng.
Hướng dẫn lựa chọn model AMS 148i 40 BTA 50154100
Khi lựa chọn AMS 148i 40 BTA 50154100, trước tiên cần xác định khoảng cách đo thực tế của hệ thống. Model này có phạm vi đo từ 100 mm đến 40.000 mm, phù hợp với các ứng dụng có khoảng cách tối đa khoảng 40 m.
Nếu hệ thống có hành trình lớn hơn 40 m, có thể cần xem xét các model khác trong dòng AMS 100i. Leuze hiện có các biến thể AMS 148i với phạm vi đo lên đến 120.000 mm. Ví dụ, AMS 148i 120 BTA có phạm vi đo đến 120 m và vẫn sử dụng giao tiếp PROFINET. Vì vậy, không nên lựa chọn model chỉ dựa trên tên dòng sản phẩm mà cần đối chiếu chính xác phạm vi đo, giao tiếp và cấu hình hệ thống.
Tiếp theo cần kiểm tra giao tiếp điều khiển. AMS 148i 40 BTA mã 50154100 sử dụng PROFINET. Nếu PLC hoặc hệ thống điều khiển của nhà máy đã sử dụng PROFINET thì đây là lựa chọn thuận tiện để tích hợp. Trước khi đặt hàng, nên kiểm tra phiên bản PLC, cấu trúc mạng, thiết bị chuyển mạch và file cấu hình GSDML để đảm bảo khả năng tích hợp.
Cần phân biệt AMS 148i 40 BTA với các biến thể gần giống trong cùng dòng. Ví dụ, AMS 148i 40 BTA H mã 50154101 có chức năng sưởi và được thiết kế cho phạm vi nhiệt độ vận hành thấp hơn, từ -30 đến 60°C. Trong khi đó, AMS 148i 40 BTA mã 50154100 có nhiệt độ vận hành tiêu chuẩn từ -5 đến 60°C. Vì vậy, nếu thiết bị được lắp đặt tại khu vực có nhiệt độ thấp, cần xem xét đúng phiên bản trước khi mua.
Ngoài cảm biến, cần tính đến băng phản xạ trong tổng thể hệ thống. Leuze ghi rõ băng phản xạ cần được đặt riêng. Do đó, khi gửi yêu cầu báo giá, nên cung cấp khoảng cách đo, chiều dài hành trình, môi trường lắp đặt, loại cơ cấu chuyển động và yêu cầu giao tiếp PLC để được tư vấn cấu hình đầy đủ.
Đối với các dự án thay thế cảm biến đang sử dụng, kỹ thuật viên cũng nên kiểm tra mã sản phẩm hiện tại, giao tiếp truyền thông, nguồn cấp, khoảng cách đo và phương án lắp đặt cơ khí trước khi xác nhận model thay thế. Điều này giúp hạn chế trường hợp cảm biến có thông số đo tương đương nhưng không tương thích với hệ thống điều khiển hoặc kết cấu lắp đặt hiện hữu.
