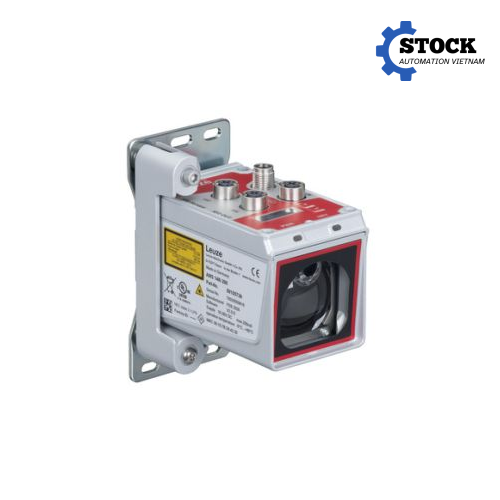

AMS 148i 40 BTA H 50154101 Leuze Vietnam

Mô tả

Giới thiệu sản phẩm AMS 148i 40 BTA H 50154101 Leuze Vietnam

AMS 148i 40 BTA H 50154101 Leuze Vietnam là cảm biến định vị quang học laser thuộc dòng AMS 100i của Leuze, được thiết kế để đo và xác định vị trí chính xác của các thiết bị chuyển động trong hệ thống tự động hóa công nghiệp. Model này sử dụng tia laser đỏ bước sóng 660 nm để thực hiện phép đo khoảng cách liên tục đến băng phản xạ, với phạm vi đo từ 100 mm đến 40.000 mm. Thiết bị được trang bị giao tiếp PROFINET, cho phép kết nối trực tiếp với hệ thống điều khiển công nghiệp và truyền dữ liệu vị trí đến PLC hoặc hệ thống tự động hóa.

Điểm đáng chú ý của AMS 148i 40 BTA H 50154101 Leuze Vietnam là khả năng đo khoảng cách trong phạm vi lên đến 40 m với độ chính xác ±2 mm và độ lặp lại 0,2 mm. Đây là đặc tính phù hợp với những hệ thống yêu cầu kiểm soát vị trí của thiết bị di chuyển trên quãng đường dài, chẳng hạn như cầu trục, cần trục giàn, cần trục kho tự động, hệ thống skillet hoặc các cơ cấu vận chuyển trong nhà máy.

Model 50154101 còn được trang bị chức năng gia nhiệt. Phiên bản này phù hợp hơn với những môi trường làm việc có nhiệt độ thấp hoặc điều kiện vận hành mà cảm biến cần duy trì độ ổn định trong dải nhiệt độ rộng. Thiết bị có cấp bảo vệ IP65, vỏ kim loại bằng nhôm đúc và nhiệt độ hoạt động từ -30 °C đến 60 °C.

AMS 148i 40 BTA H sử dụng laser cấp 2 theo IEC/EN 60825-1:2014 và có tốc độ xuất giá trị đo 1 ms, thời gian đáp ứng 8 ms. Nhờ đó, cảm biến có thể đáp ứng các hệ thống định vị chuyển động nhanh, với tốc độ di chuyển tối đa được nhà sản xuất công bố lên đến 10 m/s.

Đặc điểm kỹ thuật nổi bật

AMS 148i 40 BTA H 50154101 thuộc nhóm cảm biến định vị laser, hoạt động dựa trên nguyên lý đo khoảng cách quang học. Thiết bị phát tia laser về phía băng phản xạ được bố trí tại vị trí cần đo. Tín hiệu phản xạ trở lại cảm biến được xử lý để xác định khoảng cách giữa cảm biến và băng phản xạ. Giá trị vị trí sau đó được truyền đến hệ thống điều khiển thông qua giao tiếp PROFINET.

Các thông số kỹ thuật quan trọng của model 50154101 gồm:

Thông số	Giá trị
Thương hiệu	Leuze
Dòng sản phẩm	AMS 100i
Model	AMS 148i 40 BTA H
Mã sản phẩm	50154101
Loại thiết bị	Cảm biến định vị quang học
Phương pháp đo	Đo khoảng cách bằng laser
Nguồn sáng	Laser đỏ
Bước sóng	660 nm
Cấp laser	Class 2, IEC/EN 60825-1:2014
Phạm vi đo	100 … 40.000 mm
Độ phân giải	0,001 … 10 mm
Độ chính xác	±2 mm
Độ lặp lại	0,2 mm
Thời gian đáp ứng	8 ms
Giá trị đo xuất ra	1 ms
Tốc độ di chuyển tối đa	10 m/s
Giao tiếp	PROFINET
Điện áp nguồn	18 … 30 VDC
Dòng tiêu thụ tối đa	500 mA tại 24 VDC
Kết nối nguồn/tín hiệu	M12, 5 chân, A-coded
Kết nối PROFINET	M12, 4 chân, D-coded
Nhiệt độ hoạt động	-30 … 60 °C
Nhiệt độ lưu trữ	-30 … 70 °C
Độ ẩm tương đối	90%, không ngưng tụ
Cấp bảo vệ	IP65
Vật liệu vỏ	Nhôm đúc
Vật liệu nắp quang học	Kính
Kích thước	70 x 139 x 118 mm
Khối lượng	Khoảng 1,1 kg
Chức năng đặc biệt	Gia nhiệt
MTTF	27 năm

Các thông số trên được công bố cho model AMS 148i 40 BTA H 50154101 trên tài liệu sản phẩm của Leuze.

Một điểm cần lưu ý khi thiết kế hệ thống là băng phản xạ không nằm sẵn trong cảm biến và phải được đặt hàng riêng. Băng phản xạ đóng vai trò là bề mặt phản hồi tia laser, do đó việc lựa chọn và lắp đặt băng phản xạ đúng cách có ảnh hưởng trực tiếp đến độ ổn định của phép đo.

Về kết nối, AMS 148i 40 BTA H 50154101 có tổng cộng 4 đầu nối M12. Đầu nối XD1 PWR sử dụng M12 5 chân A-coded cho nguồn và tín hiệu vào/ra. Hai đầu nối XF1 IN và XF2 OUT sử dụng M12 4 chân D-coded để thực hiện kết nối PROFINET BUS IN và BUS OUT. Ngoài ra, thiết bị có cổng XF0 SERVICE phục vụ Ethernet TCP/IP, UDP và kết nối dịch vụ.

Thiết kế PROFINET BUS IN/BUS OUT giúp cảm biến có thể tích hợp thuận tiện vào kiến trúc mạng công nghiệp. Đây là lợi thế khi hệ thống sử dụng PLC và các thiết bị tự động hóa có hỗ trợ PROFINET, đặc biệt trong những dây chuyền cần thu thập liên tục dữ liệu vị trí của cơ cấu chuyển động.

Về cơ khí, thiết bị có vỏ nhôm đúc chắc chắn với kích thước 70 x 139 x 118 mm và khối lượng khoảng 1,1 kg. Cấp bảo vệ IP65 giúp cảm biến phù hợp với nhiều môi trường công nghiệp, nơi thiết bị có thể tiếp xúc với bụi và nước bắn. Dải nhiệt độ hoạt động từ -30 °C đến 60 °C cũng mở rộng khả năng sử dụng của thiết bị trong những điều kiện môi trường khác nhau.

Ưu điểm khi sử dụng AMS 148i 40 BTA H 50154101 Leuze Vietnam

Một trong những ưu điểm lớn của AMS 148i 40 BTA H 50154101 Leuze Vietnam là khả năng định vị trên khoảng cách dài. Với phạm vi đo từ 100 mm đến 40 m, thiết bị có thể đáp ứng nhiều hệ thống mà khoảng cách giữa cảm biến và vị trí tham chiếu thay đổi liên tục.

Độ chính xác ±2 mm và độ lặp lại 0,2 mm giúp dữ liệu vị trí có độ ổn định cao. Điều này đặc biệt quan trọng đối với các ứng dụng cần xác định chính xác vị trí của cơ cấu nâng, xe di chuyển hoặc thiết bị vận chuyển trước khi thực hiện các bước điều khiển tiếp theo.

Giao tiếp PROFINET là một lợi thế khác của model 50154101. Thay vì chỉ cung cấp tín hiệu khoảng cách đơn giản, thiết bị có thể truyền dữ liệu thông qua mạng công nghiệp đến hệ thống điều khiển. Điều này tạo thuận lợi cho việc tích hợp cảm biến vào PLC, hệ thống điều khiển máy và hệ thống tự động hóa hiện hữu. Leuze cũng cung cấp file GSDML tương ứng cho AMS với firmware từ phiên bản V2.43, hỗ trợ quá trình cấu hình thiết bị trong môi trường PROFINET.

Thời gian đáp ứng 8 ms và tốc độ xuất giá trị đo 1 ms cho phép AMS 148i 40 BTA H theo dõi sự thay đổi vị trí nhanh. Với tốc độ di chuyển tối đa 10 m/s theo thông số nhà sản xuất, cảm biến phù hợp với những cơ cấu chuyển động có tốc độ tương đối cao.

Phiên bản có gia nhiệt cũng giúp mở rộng điều kiện sử dụng. Với các hệ thống được lắp đặt trong môi trường nhiệt độ thấp, chức năng gia nhiệt là một điểm cần xem xét khi lựa chọn cảm biến thay vì chỉ dựa trên phạm vi đo và giao tiếp.

Thiết bị cũng có màn hình LC, LED trạng thái và bàn phím màng để hỗ trợ vận hành, kiểm tra và cấu hình trực tiếp. Điều này giúp kỹ thuật viên thuận tiện hơn khi kiểm tra tình trạng thiết bị tại hiện trường mà không phải phụ thuộc hoàn toàn vào phần mềm bên ngoài.

Ứng dụng thực tế

AMS 148i 40 BTA H 50154101 được Leuze định hướng cho các bài toán định vị trong hệ thống tự động hóa công nghiệp. Một trong những ứng dụng tiêu biểu là định vị và bảo vệ chống va chạm cho cầu trục và cổng trục. Trong hệ thống này, cảm biến có thể theo dõi khoảng cách hoặc vị trí của cơ cấu chuyển động, sau đó truyền dữ liệu về PLC để thực hiện các logic điều khiển phù hợp.

Thiết bị cũng phù hợp với hệ thống kho tự động sử dụng stacker crane. Khi cơ cấu nâng hoặc xe di chuyển cần xác định chính xác vị trí trên ray, dữ liệu khoảng cách từ AMS 148i có thể được sử dụng làm thông tin đầu vào cho hệ thống điều khiển chuyển động.

Một ứng dụng khác là định vị skillet và side-tracking skates trong dây chuyền sản xuất. Các cơ cấu này thường phải di chuyển đến những vị trí xác định để thực hiện công đoạn tiếp theo. Việc sử dụng cảm biến laser giúp hệ thống có thể giám sát vị trí liên tục thay vì chỉ dựa vào một số điểm cảm biến cố định.

Leuze cũng chỉ ra ứng dụng của model này trong định vị thiết bị tại các hệ thống mạ điện và các hệ thống vận chuyển công nghiệp. Đây là những môi trường mà việc xác định vị trí chính xác của cơ cấu chuyển động có vai trò quan trọng đối với năng suất, độ an toàn và khả năng phối hợp giữa các công đoạn.

Trong thực tế triển khai, AMS 148i 40 BTA H có thể được kết hợp với PLC Siemens hoặc các bộ điều khiển công nghiệp hỗ trợ PROFINET. Kỹ sư có thể cấu hình thiết bị trong mạng PROFINET, nhận giá trị vị trí từ cảm biến và sử dụng dữ liệu này trong chương trình điều khiển để thực hiện các chức năng như định vị, giới hạn hành trình, điều khiển tốc độ hoặc hỗ trợ chống va chạm.

Khi lắp đặt, cần đảm bảo đường truyền laser giữa cảm biến và băng phản xạ không bị che khuất. Băng phản xạ phải được lựa chọn và lắp đặt đúng vị trí, đồng thời cần xem xét hướng lắp, khoảng cách đo, điều kiện ánh sáng và chuyển động của thiết bị. Vì băng phản xạ được đặt hàng riêng, đây là hạng mục cần được xác định ngay từ giai đoạn thiết kế hệ thống.

Hướng dẫn lựa chọn model AMS 148i 40 BTA H 50154101

Khi lựa chọn AMS 148i 40 BTA H 50154101, trước tiên cần xác định chính xác khoảng cách đo thực tế của hệ thống. Model này có phạm vi đo từ 100 mm đến 40.000 mm, tương đương tối đa 40 m. Nếu khoảng cách cần đo nằm trong phạm vi này, AMS 148i 40 BTA H là một lựa chọn phù hợp về mặt dải đo.

Tiếp theo cần kiểm tra giao tiếp với hệ thống điều khiển. Model 50154101 sử dụng PROFINET, vì vậy cần xác nhận PLC hoặc bộ điều khiển của hệ thống có khả năng giao tiếp PROFINET. Việc xác định giao tiếp ngay từ đầu giúp tránh tình trạng chọn đúng cảm biến về mặt đo lường nhưng không phù hợp với kiến trúc điều khiển hiện tại.

Cũng cần phân biệt model AMS 148i 40 BTA H 50154101 với các model AMS 148i khác trong cùng dòng. Chẳng hạn, Leuze cung cấp AMS 148i 40 BTA với mã 50154100, AMS 148i 40 với mã 50154103, AMS 148i 40 H với mã 50154105 và AMS 148i 120 BTA H với mã 50154102. Trong đó, phiên bản 120 có phạm vi đo tối đa 120 m, còn model 50154101 có phạm vi đo tối đa 40 m.

Đặc điểm “H” của model 50154101 thể hiện phiên bản có chức năng gia nhiệt. Vì vậy, nếu hệ thống làm việc ở điều kiện nhiệt độ thấp hoặc yêu cầu phiên bản có gia nhiệt, cần lựa chọn đúng mã sản phẩm thay vì chỉ dựa trên tên chung AMS 148i 40.

Một yếu tố khác cần kiểm tra là phụ kiện đi kèm. Theo hướng dẫn của Leuze, băng phản xạ phải được đặt hàng riêng. Do đó, khi lập cấu hình hệ thống, cần xác định cả cảm biến và băng phản xạ tương thích thay vì chỉ đặt riêng thiết bị cảm biến.

Đối với dự án thay thế cảm biến hiện hữu, nên kiểm tra tối thiểu các thông tin gồm phạm vi đo, giao tiếp PLC, điện áp nguồn, kiểu đầu nối, vị trí lắp đặt, khoảng cách giữa cảm biến và bề mặt phản xạ, điều kiện nhiệt độ và yêu cầu về chức năng gia nhiệt. Việc đối chiếu đầy đủ những thông số này giúp hạn chế phát sinh khi lắp đặt và cấu hình hệ thống.

Nếu cần thay thế một model AMS hiện có, có thể cung cấp mã thiết bị cũ, hình ảnh nhãn sản phẩm, khoảng cách đo và loại PLC đang sử dụng. Bộ phận kỹ thuật có thể dựa trên các thông tin này để kiểm tra model tương đương hoặc cấu hình phù hợp.

Liên hệ mua hàng

AMS 148i 40 BTA H 50154101 Leuze Vietnam là lựa chọn phù hợp cho các hệ thống cần đo khoảng cách và định vị chính xác trên quãng đường dài, đặc biệt trong cầu trục, kho tự động, hệ thống vận chuyển và các dây chuyền tự động hóa sử dụng mạng PROFINET.

Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Với những dự án cần lựa chọn cảm biến thay thế hoặc xây dựng cấu hình mới, khách hàng có thể cung cấp yêu cầu kỹ thuật để được tư vấn model phù hợp.

Website: https://stock.stc-vietnam.com/

Hỗ trợ tư vấn: 0898 788 268

Email: ha@songthanhcong.com – marketing@songthanhcong.com

Khi có nhu cầu sử dụng AMS 148i 40 BTA H 50154101, khách hàng nên xác định trước phạm vi đo, giao tiếp PROFINET, điều kiện môi trường và yêu cầu gia nhiệt để đảm bảo lựa chọn đúng cấu hình. Song Thành Công có thể hỗ trợ tư vấn thông số, tài liệu kỹ thuật và giải pháp triển khai AMS 148i 40 BTA H 50154101 Leuze Vietnam cho từng ứng dụng công nghiệp cụ thể.
