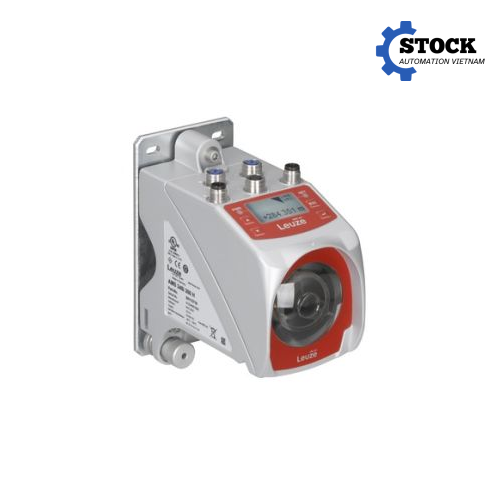

Giới thiệu sản phẩm AMS 307i 120 50137594 Leuze Vietnam
AMS 307i 120 50137594 Leuze Vietnam là cảm biến đo khoảng cách quang học thuộc dòng AMS 300i của Leuze, được thiết kế để đo và giám sát vị trí chính xác trong các hệ thống tự động hóa công nghiệp. Thiết bị sử dụng công nghệ laser ánh sáng đỏ để xác định khoảng cách đến một băng phản xạ được lắp trên đối tượng cần theo dõi. Với phạm vi đo từ 200 mm đến 120.000 mm, AMS 307i 120 phù hợp cho các ứng dụng cần giám sát vị trí trên khoảng cách lớn, đặc biệt trong các hệ thống chuyển động tuyến tính.
Mã sản phẩm 50137594 sử dụng giao tiếp dữ liệu SSI với tần số xung clock từ 50 đến 800 kHz, cho phép truyền giá trị khoảng cách trực tiếp đến bộ điều khiển hoặc hệ thống tự động hóa. Thiết bị đạt độ chính xác 2 mm, độ lặp lại 0,9 mm và có thời gian tính toán giá trị đo 8 ms. Đây là những thông số quan trọng khi cảm biến được sử dụng để định vị thiết bị cơ khí, điều khiển chuyển động hoặc giám sát khoảng cách trong dây chuyền sản xuất.
AMS 307i 120 được phát triển cho môi trường công nghiệp, với vỏ kim loại đúc bằng kẽm/nhôm, cấp bảo vệ IP65 và khả năng hoạt động trong khoảng nhiệt độ -5 đến 50 °C. Thiết bị có màn hình LC, đèn LED trạng thái và bàn phím màng giúp kỹ thuật viên dễ dàng kiểm tra thông số cũng như tình trạng vận hành ngay tại hiện trường.
Một điểm cần lưu ý khi đặt hàng AMS 307i 120 50137594 là băng phản xạ không được tích hợp sẵn trong cảm biến và phải được lựa chọn, đặt hàng riêng tùy theo khoảng cách và điều kiện lắp đặt thực tế.
Đặc điểm kỹ thuật nổi bật
AMS 307i 120 50137594 sử dụng laser ánh sáng đỏ với bước sóng 655 nm. Nguồn sáng thuộc laser class 2 theo IEC/EN 60825-1:2014, được điều chế trong quá trình truyền tín hiệu. Công nghệ này cho phép cảm biến xác định vị trí của vật thể thông qua bề mặt phản xạ và chuyển đổi thành giá trị khoảng cách để hệ thống điều khiển sử dụng.
Phạm vi đo của thiết bị nằm trong khoảng 200 đến 120.000 mm, tương đương tối đa 120 m. Đây là lợi thế đáng kể đối với những hệ thống có hành trình dài như cầu trục, cần trục giàn, cần trục xếp dỡ hoặc các thiết bị vận chuyển trong kho tự động.
Các thông số đo chính gồm:
- Phạm vi đo: 200 … 120.000 mm
- Độ phân giải: 0,001 … 10 mm
- Độ chính xác: 2 mm
- Độ lặp lại: 0,9 mm, 3 sigma
- Thời gian tính toán giá trị đo: 8 ms
- Thời gian xuất giá trị đo: 1,7 ms
- Độ trôi theo nhiệt độ: 0,01 … 0,1 mm/K
- Tốc độ di chuyển tối đa: 10 m/s
- Nguồn cấp: 18 … 30 VDC
- Giao tiếp: SSI
- Tần số clock SSI: 50 … 800 kHz.
Về kết nối, AMS 307i 120 được trang bị ba đầu nối M12. Cổng PWR sử dụng đầu nối M12 5 chân A-coded, đảm nhiệm các chức năng nguồn cấp và tín hiệu vào/ra. Cổng SSI sử dụng M12 5 chân B-coded để truyền dữ liệu đo. Ngoài ra, thiết bị có một cổng SERVICE M12 5 chân A-coded dạng female phục vụ việc kết nối và cấu hình kỹ thuật.
Thiết kế cơ khí của cảm biến có kích thước 84 x 166,5 x 159 mm, trọng lượng khoảng 2,45 kg. Vỏ được chế tạo bằng kim loại đúc kẽm/nhôm, trong khi phần bảo vệ thấu kính sử dụng kính. Kiểu gá lắp là dạng lắp xuyên qua lỗ, phù hợp với các kết cấu máy công nghiệp cần cố định cảm biến chắc chắn trong quá trình vận hành.
AMS 307i 120 có cấp bảo vệ IP65, cấp bảo vệ điện III và chứng nhận c UL US. Nhiệt độ môi trường khi vận hành từ -5 đến 50 °C, nhiệt độ lưu trữ từ -30 đến 70 °C và độ ẩm tương đối tối đa 90% trong điều kiện không ngưng tụ.
Thiết bị cũng được trang bị màn hình LC, hai đèn LED và bàn phím màng. Nhờ đó, người vận hành có thể theo dõi trạng thái và thực hiện các thao tác cấu hình cơ bản trực tiếp trên thiết bị thay vì phụ thuộc hoàn toàn vào giao diện điều khiển bên ngoài.
Ưu điểm khi sử dụng AMS 307i 120 50137594
Một trong những ưu điểm nổi bật của AMS 307i 120 50137594 là khả năng đo khoảng cách lên đến 120 m nhưng vẫn duy trì độ chính xác ở mức 2 mm. Điều này đặc biệt hữu ích đối với các hệ thống máy có kích thước lớn, nơi việc sử dụng cảm biến khoảng cách thông thường có thể không đáp ứng được hành trình đo.
Giao tiếp SSI giúp AMS 307i 120 phù hợp với các hệ thống điều khiển cần nhận giá trị vị trí dưới dạng dữ liệu số. So với các phương pháp định vị cơ khí hoặc các giải pháp dựa trên nhiều cảm biến riêng lẻ, cảm biến đo khoảng cách laser có thể cung cấp giá trị vị trí liên tục, giúp hệ thống điều khiển dễ dàng theo dõi chuyển động của thiết bị.
Tốc độ di chuyển tối đa của đối tượng có thể đạt 10 m/s, kết hợp với thời gian tính toán giá trị đo 8 ms. Điều này giúp thiết bị đáp ứng tốt các ứng dụng có chuyển động tương đối nhanh, trong đó hệ thống cần cập nhật vị trí liên tục để điều khiển hoặc giới hạn hành trình.
Thiết kế vỏ kim loại đúc bằng kẽm/nhôm giúp tăng độ chắc chắn khi lắp đặt trong môi trường công nghiệp. Cấp bảo vệ IP65 giúp thiết bị có khả năng chống bụi và chống nước theo mức bảo vệ quy định, phù hợp với nhiều khu vực sản xuất có điều kiện môi trường khắc nghiệt hơn môi trường văn phòng.
Một lợi thế khác nằm ở khả năng giám sát trạng thái thông qua màn hình LC và LED tích hợp. Khi vận hành hoặc bảo trì, kỹ thuật viên có thể kiểm tra trực tiếp tình trạng cảm biến, hỗ trợ quá trình xử lý sự cố và giảm thời gian kiểm tra tại hiện trường.
AMS 307i 120 cũng thuộc dòng AMS 300i của Leuze, một dòng cảm biến được phát triển cho các ứng dụng đo khoảng cách và định vị trong tự động hóa công nghiệp. Nhà sản xuất công bố MTTF của model này ở mức 31 năm, là một chỉ số tham khảo về độ tin cậy của thiết bị trong thiết kế hệ thống.
Ứng dụng thực tế
AMS 307i 120 50137594 được thiết kế cho nhiều ứng dụng định vị và giám sát khoảng cách trong nhà máy. Một trong những ứng dụng tiêu biểu là bảo vệ chống va chạm cho cầu trục và cần trục giàn. Cảm biến có thể được sử dụng để xác định vị trí của cơ cấu chuyển động và cung cấp thông tin khoảng cách cho hệ thống điều khiển, từ đó hỗ trợ kiểm soát hành trình và giảm nguy cơ va chạm giữa các thiết bị.
Trong hệ thống cầu trục xếp dỡ hoặc stacker crane, cảm biến có thể theo dõi vị trí của cơ cấu chuyển động trên quãng đường dài. Giá trị khoảng cách liên tục được truyền qua SSI để hệ thống điều khiển sử dụng cho việc định vị.
Thiết bị cũng được Leuze chỉ định cho các ứng dụng định vị trong hệ thống mạ điện, nơi cơ cấu vận chuyển cần di chuyển đến những vị trí xác định trong dây chuyền. Với khả năng đo khoảng cách xa và độ chính xác 2 mm, AMS 307i 120 có thể được sử dụng để xác định vị trí của cơ cấu vận chuyển trong các khu vực sản xuất có hành trình lớn.
Một nhóm ứng dụng khác là skillet systems và side-tracking skates, thường được sử dụng trong hệ thống vận chuyển và sản xuất công nghiệp. Cảm biến laser có thể theo dõi vị trí của cơ cấu chuyển động và cung cấp dữ liệu cho hệ thống điều khiển tự động.
Đối với các kho tự động hoặc hệ thống lưu trữ hàng hóa có sử dụng thiết bị nâng chuyển, AMS 307i 120 cũng có thể được sử dụng trong các hệ thống high-bay storage và stacker crane để xác định vị trí của cơ cấu theo chiều dài hành trình.
Khi triển khai thực tế, cảm biến cần được lắp đặt sao cho tia laser hướng chính xác đến bề mặt phản xạ. Băng phản xạ phải được lựa chọn phù hợp và được đặt hàng riêng. Leuze cung cấp nhiều loại băng phản xạ với kích thước và dạng lắp khác nhau; việc lựa chọn cần dựa trên khoảng cách đo, kích thước vùng phản xạ và điều kiện lắp đặt thực tế.
Hướng dẫn lựa chọn model AMS 307i 120 50137594
Khi lựa chọn AMS 307i 120 50137594, yếu tố đầu tiên cần xác định là khoảng cách đo thực tế của hệ thống. Model này có phạm vi đo từ 200 mm đến 120.000 mm. Nếu ứng dụng có hành trình dưới 120 m nhưng yêu cầu đo vị trí liên tục và sử dụng giao tiếp SSI, AMS 307i 120 có thể là lựa chọn phù hợp.
Đối với các ứng dụng có khoảng cách tối đa khoảng 40 m, khách hàng có thể cân nhắc model AMS 307i 40 trong cùng dòng. Theo tài liệu của Leuze, AMS 307i 40 có part number 50137593, trong khi AMS 307i 120 sử dụng part number 50137594. Cả hai đều sử dụng giao tiếp SSI, nhưng khác nhau về phạm vi hoạt động.
Việc lựa chọn không nên chỉ dựa vào khoảng cách tối đa. Cần kiểm tra đồng thời giao tiếp của PLC hoặc bộ điều khiển, nguồn cấp 18 … 30 VDC, tốc độ chuyển động của cơ cấu và độ chính xác cần thiết. Với AMS 307i 120, giao tiếp SSI có tần số clock 50 … 800 kHz nên cần kiểm tra khả năng tiếp nhận SSI của thiết bị điều khiển trước khi tích hợp.
Bên cạnh cảm biến, cần lựa chọn reflective tape hoặc reflector phù hợp. Đây là thành phần quan trọng trong hệ thống đo vì tia laser của cảm biến được phản xạ trở lại từ bề mặt phản xạ. Theo hướng dẫn đặt hàng của Leuze, reflective tape không đi kèm mặc định với AMS 307i 120 và cần được đặt riêng.
Vị trí lắp đặt cũng cần được xem xét kỹ. Cảm biến phải được cố định chắc chắn, căn chỉnh trục quang học đúng hướng và đảm bảo đường truyền laser không bị che khuất trong suốt hành trình chuyển động. Đối với những hệ thống có rung động hoặc chuyển động tốc độ cao, kết cấu gá lắp cần đủ cứng để hạn chế sai lệch vị trí của cảm biến.
Nếu hệ thống đang sử dụng một model AMS khác của Leuze và cần thay thế bằng AMS 307i 120, cần kiểm tra part number, phạm vi đo, giao tiếp, sơ đồ chân, loại reflector và phương án lắp đặt trước khi đặt hàng. Việc đối chiếu đúng mã 50137594 giúp tránh tình trạng chọn nhầm model có phạm vi đo hoặc giao tiếp không phù hợp.
Liên hệ mua hàng
AMS 307i 120 50137594 Leuze Vietnam là giải pháp cảm biến đo khoảng cách laser phù hợp cho các hệ thống định vị công nghiệp có hành trình dài, yêu cầu dữ liệu vị trí chính xác và truyền tín hiệu ổn định về hệ thống điều khiển. Với phạm vi đo đến 120 m, độ chính xác 2 mm, giao tiếp SSI, tốc độ di chuyển tối đa 10 m/s và thiết kế IP65, thiết bị đáp ứng tốt nhiều ứng dụng trong cầu trục, kho tự động, hệ thống vận chuyển và các dây chuyền tự động hóa.
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Đối với AMS 307i 120 50137594, khách hàng có thể liên hệ để được tư vấn lựa chọn cảm biến, reflector, phụ kiện kết nối và phương án tích hợp phù hợp với hệ thống thực tế.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Khi yêu cầu báo giá, khách hàng nên cung cấp khoảng cách đo, loại PLC hoặc bộ điều khiển đang sử dụng, giao tiếp yêu cầu, tốc độ chuyển động và điều kiện lắp đặt. Đội ngũ kỹ thuật có thể dựa trên các thông tin này để kiểm tra cấu hình và xác nhận AMS 307i 120 50137594 có phù hợp với ứng dụng trước khi cung cấp.
