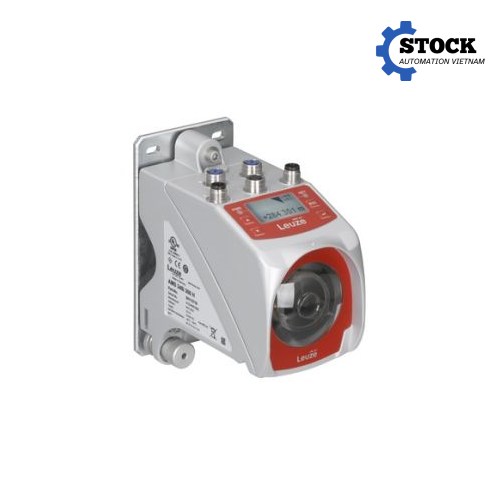

AMS 384i 200 H 50113739 Leuze Vietnam

Mô tả

Giới thiệu sản phẩm AMS 384i 200 H 50113739 Leuze Vietnam

AMS 384i 200 H 50113739 Leuze Vietnam là cảm biến đo khoảng cách quang học bằng laser thuộc dòng AMS 300i của Leuze, được thiết kế cho các hệ thống tự động hóa công nghiệp yêu cầu đo và xác định vị trí chính xác trên khoảng cách lớn. Thiết bị sử dụng laser đỏ với bước sóng 655 nm để thực hiện phép đo khoảng cách liên tục giữa cảm biến và vật phản xạ, từ đó cung cấp dữ liệu vị trí cho hệ thống điều khiển máy.

Mã sản phẩm 50113739 là phiên bản AMS 384i 200 H có tích hợp chức năng gia nhiệt. Thiết bị có phạm vi đo từ 200 mm đến 200.000 mm, tương đương khoảng 0,2 đến 200 m, phù hợp với các ứng dụng định vị trong nhà máy, hệ thống kho tự động, cầu trục, cổng trục, thiết bị vận chuyển và các máy móc có hành trình dài. Theo thông số của Leuze, độ chính xác đo của model đạt ±3 mm, khả năng lặp lại ở mức 2,1 mm theo điều kiện công bố của nhà sản xuất.

Điểm đáng chú ý của AMS 384i 200 H là khả năng làm việc trong môi trường công nghiệp với vỏ kim loại đúc áp lực bằng hợp kim kẽm/nhôm, cấp bảo vệ IP65 và dải nhiệt độ hoạt động từ -30 °C đến 50 °C. Phiên bản có gia nhiệt giúp thiết bị phù hợp hơn với những môi trường có nhiệt độ thấp hoặc điều kiện vận hành yêu cầu kiểm soát nhiệt độ bên trong cảm biến.

AMS 384i 200 H sử dụng giao tiếp INTERBUS-S với tốc độ truyền lên đến 2 Mbit/s. Thiết bị có các cổng BUS IN, BUS OUT, nguồn/đầu vào-đầu ra và cổng SERVICE, sử dụng đầu nối M12. Đây là đặc điểm quan trọng khi tích hợp cảm biến vào hệ thống điều khiển và mạng truyền thông công nghiệp hiện hữu.

Đối với các doanh nghiệp đang tìm kiếm cảm biến đo khoảng cách laser tầm xa cho hệ thống tự động hóa, AMS 384i 200 H 50113739 Leuze Vietnam là lựa chọn phù hợp cho các ứng dụng cần theo dõi vị trí liên tục thay vì chỉ phát hiện trạng thái có/không.

Đặc điểm kỹ thuật nổi bật

AMS 384i 200 H 50113739 được phát triển để thực hiện phép đo khoảng cách quang học trong các hệ thống công nghiệp. Một số thông số kỹ thuật quan trọng của thiết bị gồm:

Thông số	Giá trị
Model	AMS 384i 200 H
Part Number	50113739
Dòng sản phẩm	AMS 300i
Nguyên lý đo	Đo khoảng cách quang học bằng laser
Nguồn sáng	Laser đỏ
Bước sóng	655 nm
Cấp laser	Class 2, IEC/EN 60825-1:2014
Phạm vi đo	200 … 200.000 mm
Độ phân giải	0,001 … 10 mm
Độ chính xác	3 mm
Độ lặp lại	2,1 mm, 3 sigma
Thời gian xuất giá trị đo	1,7 ms
Thời gian tính toán giá trị đo	8 ms
Tốc độ di chuyển tối đa	10 m/s
Độ trôi nhiệt	0,01 … 0,1 mm/K
Điện áp cấp	18 … 30 VDC
Giao tiếp	INTERBUS-S
Tốc độ truyền INTERBUS-S	2 Mbit/s
Kết nối	4 đầu nối M12
Vỏ	Kim loại đúc áp lực kẽm/nhôm
Kích thước	84 × 166,5 × 159 mm
Khối lượng	2.450 g
Cấp bảo vệ	IP65
Nhiệt độ hoạt động	-30 … 50 °C
Nhiệt độ lưu trữ	-30 … 70 °C
Độ ẩm tương đối	Tối đa 90%, không ngưng tụ
Hiển thị	Màn hình LC và LED
Cài đặt	Bàn phím màng
Chức năng đặc biệt	Gia nhiệt

Các thông số trên được đối chiếu với thông tin kỹ thuật hiện được Leuze công bố cho mã 50113739.

Về nguyên lý hoạt động, cảm biến phát tia laser đỏ về phía mục tiêu hoặc vật phản xạ. Tín hiệu phản hồi được cảm biến xử lý để xác định khoảng cách giữa thiết bị và điểm phản xạ. Giá trị khoảng cách sau đó được truyền đến hệ thống điều khiển thông qua giao tiếp INTERBUS-S.

Phạm vi đo tối đa lên đến 200 m là một trong những đặc điểm quan trọng nhất của AMS 384i 200 H. Với các hệ thống có khoảng cách di chuyển lớn, việc sử dụng cảm biến đo khoảng cách laser giúp hệ thống điều khiển có thể xác định vị trí của cơ cấu chấp hành theo thời gian thực, phục vụ điều khiển chuyển động, giới hạn vị trí hoặc phối hợp giữa nhiều thiết bị.

Model 50113739 thuộc phiên bản có chức năng gia nhiệt. Đây là điểm khác biệt cần lưu ý khi lựa chọn thiết bị cho môi trường có nhiệt độ thấp. Không nên mặc định rằng mọi model AMS 384i đều có chức năng gia nhiệt; trong cùng dòng sản phẩm, Leuze có các phiên bản không gia nhiệt và các phiên bản có ký hiệu H.

Cảm biến được trang bị bốn kết nối M12. BUS IN và BUS OUT phục vụ kết nối mạng dữ liệu INTERBUS-S; kết nối PWR đảm nhiệm cấp nguồn và các chức năng I/O; trong khi cổng SERVICE được sử dụng cho mục đích dịch vụ và thiết lập thiết bị. Cấu hình này giúp việc tích hợp AMS 384i 200 H vào hệ thống tự động hóa thuận tiện hơn khi hệ thống đã sử dụng kiến trúc mạng tương ứng.

Về cơ khí, thiết bị có kích thước 84 × 166,5 × 159 mm và khối lượng khoảng 2,45 kg. Vỏ kim loại đúc áp lực bằng kẽm/nhôm tạo kết cấu chắc chắn, phù hợp với các hệ thống máy móc công nghiệp. Cấp bảo vệ IP65 giúp cảm biến có khả năng chống bụi và bảo vệ trước tia nước từ nhiều hướng trong điều kiện sử dụng phù hợp.

Một lưu ý quan trọng khi lắp đặt là băng phản xạ phải được đặt mua riêng. Đây là thành phần phối hợp trực tiếp với hệ thống đo khoảng cách laser, vì vậy khi lập cấu hình thiết bị cần kiểm tra đồng thời cảm biến, băng phản xạ, cáp kết nối và các phụ kiện gá lắp cần thiết.

Ưu điểm khi sử dụng AMS 384i 200 H 50113739

Ưu điểm đầu tiên của AMS 384i 200 H 50113739 là khả năng đo khoảng cách trên phạm vi rất rộng, từ 0,2 m đến 200 m. Đối với các thiết bị có hành trình dài như cầu trục, cổng trục hoặc hệ thống kho tự động, phạm vi đo này giúp cảm biến có thể theo dõi vị trí trên toàn bộ hoặc phần lớn hành trình của cơ cấu chuyển động.

Độ chính xác khoảng 3 mm cũng đáp ứng tốt nhiều yêu cầu định vị công nghiệp. Trong ứng dụng thực tế, cảm biến không chỉ cung cấp thông tin về vị trí hiện tại mà còn có thể được sử dụng làm dữ liệu đầu vào để PLC hoặc hệ thống điều khiển thực hiện các thuật toán điều khiển chuyển động, dừng vị trí hoặc phối hợp thiết bị.

Một lợi thế khác là tốc độ di chuyển tối đa của đối tượng có thể đạt 10 m/s theo thông số nhà sản xuất. Điều này cho phép AMS 384i 200 H được sử dụng trong những hệ thống có chuyển động tương đối nhanh, miễn là điều kiện lắp đặt, vật phản xạ và cấu hình hệ thống đáp ứng yêu cầu kỹ thuật của ứng dụng.

Phiên bản có gia nhiệt cũng mang lại lợi ích trong những môi trường nhiệt độ thấp. Dải nhiệt độ hoạt động của thiết bị từ -30 °C đến 50 °C, trong khi chức năng gia nhiệt là một đặc điểm riêng của model AMS 384i 200 H. Đây là lựa chọn đáng cân nhắc đối với các hệ thống cần duy trì khả năng đo ổn định trong môi trường lạnh hoặc có điều kiện nhiệt độ không thuận lợi.

Thiết kế vỏ kim loại đúc áp lực cùng cấp bảo vệ IP65 giúp thiết bị phù hợp với môi trường công nghiệp hơn so với các cảm biến chỉ được thiết kế cho điều kiện trong tủ điện. Kết cấu này đặc biệt hữu ích khi cảm biến phải được lắp trực tiếp trên máy hoặc trên cơ cấu chuyển động.

AMS 384i 200 H cũng có màn hình LC, LED và bàn phím màng trên thiết bị. Nhờ đó kỹ thuật viên có thể theo dõi trạng thái và thực hiện các thao tác cài đặt cần thiết mà không nhất thiết phải phụ thuộc hoàn toàn vào giao diện bên ngoài.

Với giao tiếp INTERBUS-S, thiết bị có thể được tích hợp vào những hệ thống tự động hóa đang sử dụng mạng INTERBUS. Tuy nhiên, đây cũng là yếu tố cần kiểm tra trước khi thay thế hoặc lắp mới, bởi không phải mọi PLC hoặc mạng điều khiển hiện đại đều hỗ trợ trực tiếp INTERBUS-S.

Ứng dụng thực tế

AMS 384i 200 H 50113739 được Leuze định hướng cho nhiều ứng dụng định vị và bảo vệ trong công nghiệp. Một trong những ứng dụng tiêu biểu là định vị cầu trục và cổng trục.

Trong hệ thống cầu trục, cảm biến có thể được bố trí để đo khoảng cách giữa cầu trục và một điểm tham chiếu cố định. Dữ liệu vị trí được đưa về hệ thống điều khiển để xác định vị trí hiện tại của cầu trục. Khi kết hợp với logic điều khiển phù hợp, dữ liệu này có thể hỗ trợ kiểm soát hành trình và giảm nguy cơ va chạm giữa các thiết bị.

Leuze cũng chỉ định AMS 384i 200 H cho các ứng dụng bảo vệ chống va chạm của cầu trục và cổng trục. Với phạm vi đo lên đến 200 m, cảm biến phù hợp với những khu vực có khoảng cách lớn mà các cảm biến phát hiện thông thường không đáp ứng được.

Một ứng dụng khác là định vị thiết bị trong kho tự động, chẳng hạn các cơ cấu của hệ thống lưu trữ và truy xuất hàng hóa tự động. Trong trường hợp này, cảm biến đo khoảng cách có thể cung cấp dữ liệu vị trí cho trục chuyển động, giúp hệ thống xác định vị trí của thiết bị trong dãy kệ.

AMS 384i 200 H cũng được sử dụng cho định vị hệ thống skillet và side-tracking skate. Đây là những hệ thống vận chuyển được sử dụng trong các dây chuyền sản xuất công nghiệp, nơi việc kiểm soát vị trí của cơ cấu chuyển động có ảnh hưởng trực tiếp đến quá trình vận hành.

Trong thiết bị mạ điện, cảm biến có thể được sử dụng để xác định vị trí của cơ cấu vận chuyển hoặc thiết bị di chuyển giữa các khu vực xử lý. Những ứng dụng này thường yêu cầu khả năng định vị liên tục và độ tin cậy cao trong môi trường công nghiệp.

Ngoài các ứng dụng nêu trên, AMS 384i 200 H có thể được cân nhắc cho các máy móc tự động có hành trình dài cần đo vị trí bằng phương pháp quang học. Tuy nhiên, việc lựa chọn cuối cùng cần dựa trên khoảng cách thực tế, vật liệu và kích thước mục tiêu phản xạ, tốc độ chuyển động, nhiệt độ môi trường, giao tiếp điều khiển và điều kiện lắp đặt.

Hướng dẫn lựa chọn model AMS 384i 200 H 50113739

Khi lựa chọn AMS 384i 200 H 50113739, yếu tố đầu tiên cần kiểm tra là phạm vi đo. Model này có phạm vi từ 200 mm đến 200.000 mm. Nếu khoảng cách thực tế của ứng dụng nằm trong giới hạn này, đây là một trong những model phù hợp để xem xét.

Tiếp theo cần xác định môi trường nhiệt độ. Ký hiệu H trên AMS 384i 200 H thể hiện phiên bản có chức năng gia nhiệt. Nếu hệ thống làm việc ở môi trường lạnh hoặc yêu cầu phiên bản có gia nhiệt, model 50113739 có lợi thế hơn các phiên bản AMS 384i không có chức năng này.

Một yếu tố đặc biệt quan trọng là giao tiếp INTERBUS-S. Trước khi đặt hàng, cần kiểm tra PLC, bộ điều khiển hoặc hệ thống mạng hiện tại có tương thích với INTERBUS-S hay không. Nếu hệ thống đang sử dụng một giao thức khác, nên kiểm tra các model AMS khác có giao tiếp phù hợp thay vì chỉ lựa chọn dựa trên phạm vi đo.

Trong dòng AMS 384i, Leuze cung cấp nhiều phạm vi đo khác nhau. Ví dụ, AMS 384i 40 H có phạm vi đến 40 m, AMS 384i 120 H đến 120 m, AMS 384i 200 H đến 200 m và AMS 384i 300 H đến 300 m. Việc lựa chọn model nên dựa trên khoảng cách thực tế và yêu cầu dự phòng của hệ thống thay vì mặc định chọn model có phạm vi lớn nhất.

Cần kiểm tra vị trí lắp đặt và hướng của tia laser trước khi triển khai. Bề mặt mục tiêu phải đáp ứng điều kiện phản xạ cần thiết để cảm biến thực hiện phép đo ổn định. Ngoài ra, Leuze yêu cầu băng phản xạ được đặt mua riêng, vì vậy phụ kiện phản xạ cần được tính toán ngay từ giai đoạn lập cấu hình.

Khi thay thế một cảm biến đang vận hành, không nên chỉ đối chiếu tên model. Cần kiểm tra đầy đủ part number, giao tiếp, nguồn cấp, đầu nối, phạm vi đo, phiên bản có hoặc không có gia nhiệt và phụ kiện đi kèm. Đặc biệt, mã 50113739 cần được xác nhận chính xác nếu khách hàng yêu cầu thay thế trực tiếp AMS 384i 200 H hiện hữu.

Đối với dự án mới, đội ngũ kỹ thuật nên cung cấp các thông tin như khoảng cách đo nhỏ nhất/lớn nhất, tốc độ chuyển động, nhiệt độ môi trường, loại máy, hệ thống PLC đang sử dụng, giao thức truyền thông và vị trí lắp cảm biến. Những thông tin này giúp xác định chính xác AMS 384i 200 H 50113739 có phù hợp hay cần chuyển sang một model khác trong dòng AMS.

Liên hệ mua hàng

AMS 384i 200 H 50113739 Leuze Vietnam là cảm biến đo khoảng cách laser công nghiệp dành cho các ứng dụng định vị và giám sát chuyển động trên khoảng cách lên đến 200 m. Với độ chính xác 3 mm, giao tiếp INTERBUS-S, vỏ kim loại, cấp bảo vệ IP65 và phiên bản có gia nhiệt, thiết bị phù hợp với nhiều hệ thống tự động hóa có yêu cầu định vị chính xác và làm việc trong môi trường công nghiệp.

Khi lựa chọn thiết bị, khách hàng nên xác nhận đầy đủ model, part number 50113739, phạm vi đo, giao tiếp INTERBUS-S, điều kiện nhiệt độ và các phụ kiện phản xạ trước khi đặt hàng. Việc lựa chọn đúng cấu hình ngay từ đầu giúp hạn chế phát sinh trong quá trình lắp đặt và tích hợp vào hệ thống điều khiển.
