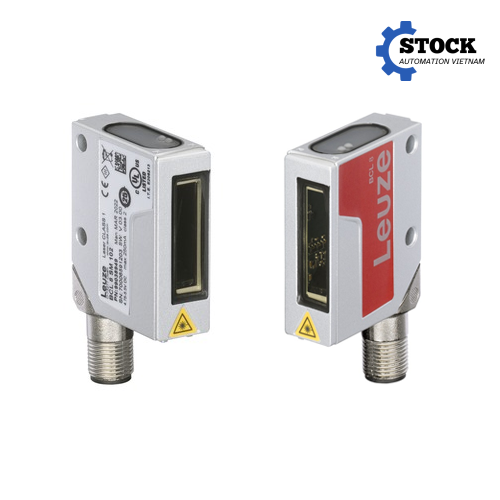

Giới thiệu sản phẩm BCL 8 SM 102 50038949 Leuze Vietnam
BCL 8 SM 102 50038949 Leuze Vietnam là thiết bị đọc mã vạch cố định thuộc dòng BCL 8 của Leuze, được thiết kế cho các hệ thống nhận dạng tự động trong dây chuyền sản xuất, đóng gói, phân loại, truy xuất sản phẩm và quản lý vật liệu. Khác với máy quét mã vạch cầm tay, thiết bị được lắp cố định tại một vị trí trong dây chuyền và thực hiện quá trình đọc mã tự động khi sản phẩm hoặc vật thể đi qua vùng đọc.
Mã sản phẩm BCL 8 SM 102, số hiệu 50038949, sử dụng công nghệ quét laser dạng line scanner với nguồn sáng laser đỏ bước sóng 655 nm. Thiết bị có tốc độ quét điển hình lên tới 600 lần quét/giây, khoảng cách đọc từ 40 đến 160 mm và hỗ trợ nhiều chuẩn mã vạch phổ biến như Code 39, Code 93, Code 128, EAN, UPC, Codabar, Interleaved 2/5 và Pharma Code.
BCL 8 SM 102 được thiết kế với kích thước nhỏ gọn chỉ 40,3 x 48 x 15 mm, vỏ kim loại bằng kẽm và cấp bảo vệ IP67. Đây là những đặc điểm phù hợp với các hệ thống tự động hóa có không gian lắp đặt hạn chế nhưng vẫn yêu cầu thiết bị có khả năng làm việc ổn định trong môi trường công nghiệp.
Thiết bị sử dụng giao tiếp RS-232 cho truyền dữ liệu quá trình và có cổng giao tiếp dịch vụ RS-232 để cấu hình, bảo trì. Kết nối chính sử dụng đầu nối M12 5 chân, giúp việc tích hợp thiết bị vào hệ thống điều khiển và dây chuyền công nghiệp thuận tiện hơn.
Với thiết kế chuyên dụng cho nhận dạng mã vạch cố định, BCL 8 SM 102 là lựa chọn phù hợp khi doanh nghiệp cần tự động hóa công đoạn thu thập dữ liệu từ mã sản phẩm thay vì thực hiện quét thủ công.
Đặc điểm kỹ thuật nổi bật
BCL 8 SM 102 50038949 sở hữu cấu hình được định hướng cho các ứng dụng đọc mã vạch 1D trong hệ thống tự động hóa công nghiệp. Một số thông số quan trọng của thiết bị gồm:
| Thông số | BCL 8 SM 102 – 50038949 |
|---|---|
| Thương hiệu | Leuze |
| Dòng sản phẩm | BCL 8 |
| Loại thiết bị | Đầu đọc mã vạch cố định |
| Mã sản phẩm | 50038949 |
| Công nghệ đọc | Line scanner |
| Nguồn sáng | Laser đỏ |
| Bước sóng | 655 nm |
| Cấp laser | Class 1, IEC/EN 60825-1:2014 |
| Tốc độ quét điển hình | 600 scans/s |
| Khoảng cách đọc | 40 … 160 mm |
| Module mã vạch | 0,15 … 0,5 mm |
| Hướng tia sáng | Phía trước |
| Giao tiếp quá trình | RS-232 |
| Giao tiếp dịch vụ | RS-232 |
| Điện áp cấp | 4,75 … 5,5 VDC |
| Dòng tiêu thụ tối đa | 250 mA |
| Kết nối | M12, 5 chân, A-coded |
| Số I/O cấu hình | 1 |
| Kích thước | 40,3 x 48 x 15 mm |
| Vật liệu vỏ | Kim loại, kẽm |
| Vật liệu nắp quang | Kính |
| Cấp bảo vệ | IP67 |
| Nhiệt độ vận hành | 0 … 40 °C |
| Nhiệt độ lưu trữ | -20 … 60 °C |
| Khối lượng | Khoảng 120 g |
Nguồn: thông số kỹ thuật của Leuze cho mã 50038949.
Về khả năng đọc, BCL 8 SM 102 hỗ trợ nhiều loại mã vạch 1D thường gặp trong công nghiệp và logistics, bao gồm Interleaved 2/5, Codabar, Code 39, Code 93, Code 128, EAN 8/13, EAN 128, EAN Addendum, Pharma Code và UPC. Thiết bị có thể xử lý tối đa 63 mã vạch trong một reading gate theo thông số của nhà sản xuất.
Một điểm đáng chú ý là tốc độ quét 600 scans/s. Trong dây chuyền tự động, tốc độ này giúp đầu đọc có nhiều cơ hội bắt được mã khi sản phẩm di chuyển qua vùng đọc, đặc biệt trong những ứng dụng yêu cầu nhận dạng liên tục.
Thiết bị cũng được tích hợp nhiều chức năng hỗ trợ vận hành như AutoConfig, AutoReflAct, Alignment Mode, Reading Gate Control, Reference Code Comparison, Multiple Read, Daisy Chain, I/O và lựa chọn định dạng dữ liệu đầu ra. Các chức năng này giúp BCL 8 SM 102 có thể được cấu hình phù hợp với từng yêu cầu nhận dạng và truyền dữ liệu của dây chuyền.
Về kết cấu, thân thiết bị có dạng hình hộp nhỏ gọn với vỏ kim loại bằng kẽm. Kích thước chỉ 40,3 x 48 x 15 mm giúp BCL 8 SM 102 dễ bố trí trong những khu vực có khoảng không hạn chế. Thiết bị có các rãnh dovetail để gá lắp và có thể kết hợp với phụ kiện lắp đặt tùy theo yêu cầu của hệ thống.
Cấp bảo vệ IP67 cũng là một ưu điểm đáng quan tâm đối với môi trường công nghiệp. Tuy nhiên, khi thiết kế hệ thống, vẫn cần lựa chọn vị trí lắp đặt, đầu nối và cáp phù hợp để duy trì mức bảo vệ của toàn bộ hệ thống, thay vì chỉ dựa vào cấp bảo vệ của riêng đầu đọc.
Ưu điểm khi sử dụng BCL 8 SM 102 50038949 Leuze Vietnam
Một trong những ưu điểm lớn của BCL 8 SM 102 50038949 Leuze Vietnam là khả năng tự động hóa quá trình thu thập thông tin từ mã vạch. Khi được lắp đặt trên dây chuyền, thiết bị có thể đọc mã trực tiếp mà không cần nhân viên sử dụng máy quét cầm tay. Dữ liệu sau khi đọc có thể được truyền thông qua RS-232 đến PLC, máy tính công nghiệp, bộ điều khiển hoặc hệ thống quản lý dữ liệu tùy theo kiến trúc của dây chuyền.
Thiết kế nhỏ gọn cũng giúp thiết bị phù hợp với các máy tự động có không gian hạn chế. Với chiều dài chỉ 15 mm, BCL 8 SM 102 có thể được bố trí tại những vị trí mà các đầu đọc có kích thước lớn hơn khó lắp đặt.
Khả năng đọc nhiều loại mã vạch giúp doanh nghiệp có thể sử dụng một thiết bị cho nhiều loại sản phẩm hoặc nhiều công đoạn khác nhau. Thay vì phải thay đổi thiết bị khi thay đổi chuẩn mã, người dùng có thể cấu hình đầu đọc để đáp ứng loại mã phù hợp trong phạm vi các chuẩn được hỗ trợ.
Chức năng Reference Code Comparison cũng hữu ích trong các quy trình kiểm tra sản phẩm. Hệ thống có thể sử dụng mã tham chiếu để kiểm tra thông tin đọc được, từ đó hỗ trợ phân biệt sản phẩm hoặc phát hiện trường hợp mã không đúng với yêu cầu của công đoạn.
Chức năng Multiple Read và Reading Gate Control hỗ trợ kiểm soát quá trình đọc trong các ứng dụng mà một sản phẩm có thể xuất hiện nhiều mã hoặc cần xác định thời điểm bắt đầu và kết thúc một chu kỳ đọc. Trong hệ thống tự động hóa, việc kiểm soát reading gate giúp dữ liệu được thu thập có tổ chức hơn và hạn chế việc hệ thống ghi nhận dữ liệu ngoài thời điểm cần thiết.
BCL 8 SM 102 cũng có chức năng Daisy Chain, cho phép thiết bị được sử dụng trong những hệ thống cần tổ chức nhiều đầu đọc theo cấu trúc phù hợp. Khi triển khai thực tế, kỹ sư cần kiểm tra kiến trúc kết nối, cấu hình giao tiếp và yêu cầu truyền dữ liệu của toàn bộ hệ thống trước khi lựa chọn phương án đấu nối.
Ngoài ra, thiết bị sử dụng laser Class 1 theo IEC/EN 60825-1:2014 và được Leuze công bố với cấp bảo vệ IP67. Đây là những đặc điểm quan trọng khi lựa chọn thiết bị nhận dạng cho môi trường công nghiệp.
Ứng dụng thực tế
BCL 8 SM 102 được sử dụng chủ yếu trong các hệ thống nhận dạng sản phẩm và truy xuất dữ liệu bằng mã vạch. Một ứng dụng phổ biến là lắp đầu đọc tại băng tải để nhận diện từng sản phẩm khi sản phẩm đi qua vị trí đọc. Mã sau khi được đọc có thể được truyền về PLC hoặc hệ thống máy tính để thực hiện các bước xử lý tiếp theo.
Trong dây chuyền đóng gói, BCL 8 SM 102 có thể được bố trí tại công đoạn kiểm tra hoặc xác nhận sản phẩm. Hệ thống có thể đọc mã trên sản phẩm, bao bì hoặc nhãn và đối chiếu với thông tin sản xuất để xác định sản phẩm có đúng với đơn hàng hoặc công đoạn hiện tại hay không.
Trong lĩnh vực logistics và kho vận, thiết bị có thể được sử dụng để nhận dạng kiện hàng, thùng carton hoặc các vật thể có gắn mã vạch. Khi sản phẩm đi qua điểm kiểm tra, dữ liệu mã được thu thập tự động và đưa về hệ thống quản lý để phục vụ phân loại, thống kê hoặc truy xuất.
Trong ngành sản xuất, đầu đọc mã vạch cố định có thể được sử dụng tại các trạm lắp ráp để xác định linh kiện hoặc bán thành phẩm. Ví dụ, mã trên sản phẩm có thể được đọc trước khi chuyển sang công đoạn tiếp theo. PLC hoặc phần mềm điều khiển có thể sử dụng dữ liệu này để xác định chương trình sản xuất tương ứng hoặc kiểm tra điều kiện cho phép sản phẩm đi tiếp.
BCL 8 SM 102 cũng phù hợp với các ứng dụng truy xuất nguồn gốc. Mã vạch có thể chứa hoặc đại diện cho thông tin về mã sản phẩm, số lô, số seri hoặc thông tin sản xuất. Khi kết hợp đầu đọc với hệ thống quản lý dữ liệu, doanh nghiệp có thể xây dựng quy trình theo dõi sản phẩm xuyên suốt nhiều công đoạn.
Với khoảng cách đọc 40 đến 160 mm và công nghệ line scanner, việc bố trí đầu đọc cần được tính toán dựa trên kích thước mã, module của mã, hướng di chuyển sản phẩm, tốc độ băng tải và vị trí lắp đặt. Nhà sản xuất cũng lưu ý rằng kích thước module của mã ảnh hưởng đến khoảng cách đọc tối đa và chiều rộng vùng đọc.
Hướng dẫn lựa chọn model BCL 8 SM 102 50038949
Khi lựa chọn BCL 8 SM 102 50038949, trước tiên cần xác định loại mã vạch mà hệ thống cần đọc. Model này được thiết kế cho các loại mã 1D phổ biến và có phạm vi module 0,15 đến 0,5 mm. Nếu ứng dụng sử dụng mã có độ phân giải nhỏ hơn hoặc yêu cầu đọc ở khoảng cách khác, cần xem xét các phiên bản khác trong dòng BCL 8.
Tiếp theo là khoảng cách giữa đầu đọc và mã. BCL 8 SM 102 có khoảng cách đọc 40 đến 160 mm. Vì vậy, vị trí lắp đặt cần nằm trong phạm vi làm việc này và phải đảm bảo mã nằm trong vùng quét phù hợp. Không nên chỉ dựa vào khoảng cách danh nghĩa mà bỏ qua kích thước thực tế của mã, độ tương phản, chất lượng in và hướng của mã.
Một yếu tố quan trọng khác là hướng tia sáng. BCL 8 SM 102 có tia sáng thoát ra phía trước, trong khi một số model khác trong dòng BCL 8 có cấu hình tia sáng bên với gương lệch hướng. Vì vậy, nếu thiết kế cơ khí của máy yêu cầu đầu đọc phải bố trí theo hướng đặc biệt, cần lựa chọn đúng model ngay từ đầu. Tài liệu của Leuze cho thấy BCL 8 có nhiều biến thể khác nhau về quang học, hướng tia, khoảng cách đọc và phương thức kết nối.
Giao tiếp cũng cần được kiểm tra trước khi đặt hàng. BCL 8 SM 102 sử dụng RS-232 cho giao tiếp quá trình và có giao tiếp RS-232 dịch vụ. Nếu hệ thống hiện tại sử dụng PROFINET, EtherNet/IP, PROFIBUS hoặc một giao thức công nghiệp khác, cần kiểm tra giải pháp kết nối hoặc thiết bị giao tiếp trung gian phù hợp thay vì mặc định rằng đầu đọc có sẵn tất cả các giao thức này.
Điện áp cấp của BCL 8 SM 102 là 4,75 đến 5,5 VDC và dòng tiêu thụ tối đa 250 mA. Đây là thông số cần đặc biệt kiểm tra khi tích hợp vào tủ điều khiển, vì nhiều hệ thống tự động hóa sử dụng nguồn 24 VDC phổ biến. Không nên cấp trực tiếp 24 VDC vào thiết bị nếu không có giải pháp cấp nguồn phù hợp theo cấu hình hệ thống.
Đối với các dự án cần thay thế đầu đọc đang sử dụng, nên kiểm tra đầy đủ mã sản phẩm, giao tiếp, đầu nối, hướng tia, khoảng cách đọc, kích thước lắp đặt và yêu cầu phần mềm trước khi xác nhận model. Riêng BCL 8 SM 102 có kích thước 40,3 x 48 x 15 mm và đầu nối M12 5 chân, vì vậy việc kiểm tra không gian cơ khí và hệ thống cáp hiện hữu sẽ giúp hạn chế phát sinh khi lắp đặt.
Liên hệ mua hàng
BCL 8 SM 102 50038949 Leuze Vietnam là lựa chọn phù hợp cho các hệ thống tự động hóa cần đọc mã vạch cố định với kích thước nhỏ gọn, tốc độ quét cao, giao tiếp RS-232 và khả năng tích hợp vào dây chuyền công nghiệp.
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Đội ngũ kỹ thuật có thể hỗ trợ khách hàng xác định model, kiểm tra thông số, lựa chọn phụ kiện kết nối và tư vấn giải pháp tích hợp BCL 8 SM 102 vào hệ thống hiện có.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Khi yêu cầu báo giá BCL 8 SM 102 – 50038949, khách hàng nên cung cấp thêm thông tin về loại mã vạch, kích thước mã, khoảng cách đọc, tốc độ di chuyển của sản phẩm, giao tiếp đang sử dụng và điều kiện lắp đặt. Những thông tin này giúp xác nhận chính xác model và cấu hình cần thiết trước khi triển khai.
Với thiết kế chuyên dụng cho nhận dạng mã vạch trong môi trường tự động hóa, khả năng quét 600 scans/s, khoảng cách đọc 40 đến 160 mm, hỗ trợ nhiều chuẩn mã 1D và kết nối RS-232, BCL 8 SM 102 50038949 Leuze Vietnam đáp ứng tốt nhiều bài toán nhận dạng sản phẩm, truy xuất và thu thập dữ liệu trên dây chuyền sản xuất và logistics.
