Mô tả

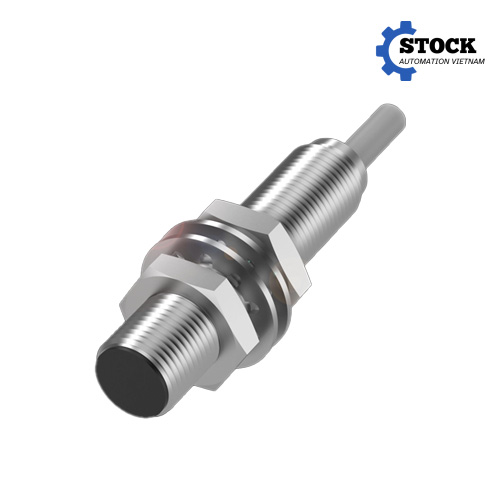

BES M12MI-PSC40B-BV03 Balluff Vietnam – Cảm biến tiệm cận cảm ứng M12, khoảng cách phát hiện 4 mm
Giới thiệu sản phẩm BES M12MI-PSC40B-BV03 Balluff Vietnam
Trong các hệ thống tự động hóa công nghiệp hiện đại, cảm biến tiệm cận đóng vai trò quan trọng trong việc phát hiện vật thể, kiểm soát vị trí và giám sát trạng thái hoạt động của máy móc. Thiết bị giúp hệ thống điều khiển nhận biết sự xuất hiện của vật thể mà không cần tiếp xúc trực tiếp, từ đó nâng cao độ chính xác, giảm hao mòn cơ khí và đảm bảo quá trình sản xuất diễn ra liên tục.
BES M12MI-PSC40B-BV03 Balluff Vietnam là dòng cảm biến tiệm cận cảm ứng (Inductive Proximity Sensor) do Balluff phát triển, chuyên dùng để phát hiện các vật thể kim loại trong phạm vi hoạt động xác định. Sản phẩm sở hữu thiết kế hình trụ với kích thước M12, khoảng cách phát hiện danh định 4 mm và ngõ ra PNP thường mở (Normally Open – NO). Đây là giải pháp phù hợp cho nhiều ứng dụng giám sát vị trí, kiểm tra sự hiện diện của chi tiết kim loại và điều khiển tự động trong dây chuyền sản xuất.
Điểm đáng chú ý của BES M12MI-PSC40B-BV03 Balluff Vietnam nằm ở thiết kế nhỏ gọn, khả năng lắp đặt âm phẳng (Flush Mounting) và cấp bảo vệ IP68. Nhờ đó, thiết bị có thể được tích hợp trong những vị trí lắp đặt có không gian hạn chế, đồng thời đáp ứng yêu cầu làm việc tại các khu vực công nghiệp có độ ẩm hoặc bụi bẩn.
Balluff là thương hiệu thiết bị tự động hóa công nghiệp được biết đến với các giải pháp cảm biến, nhận dạng và giám sát vị trí. Với sản phẩm BES M12MI-PSC40B-BV03 Balluff Vietnam, doanh nghiệp có thể sử dụng tín hiệu phát hiện vật thể để kết nối với PLC, bộ điều khiển hoặc các thiết bị xử lý tín hiệu khác trong hệ thống.
Sản phẩm có mã đặt hàng BES0001, được thiết kế với dây cáp PVC dài 3 m, giúp thuận tiện trong quá trình đấu nối và bố trí thiết bị trên máy móc. Đây là lựa chọn đáng cân nhắc đối với các hệ thống cần cảm biến kim loại có kích thước tiêu chuẩn M12, khoảng cách phát hiện 4 mm và tín hiệu đầu ra PNP.
Đặc điểm kỹ thuật nổi bật của BES M12MI-PSC40B-BV03 Balluff Vietnam
Để lựa chọn và triển khai cảm biến phù hợp, việc nắm rõ các thông số kỹ thuật là yếu tố cần thiết. BES M12MI-PSC40B-BV03 Balluff Vietnam được trang bị những đặc điểm kỹ thuật đáp ứng nhu cầu phát hiện kim loại trong các ứng dụng tự động hóa công nghiệp.
Bảng thông số kỹ thuật sản phẩm:
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Balluff |
| Mã sản phẩm | BES M12MI-PSC40B-BV03 |
| Mã đặt hàng | BES0001 |
| Nguyên lý hoạt động | Cảm biến tiệm cận cảm ứng |
| Kiểu dáng | Hình trụ |
| Kích thước | Ø12 x 53 mm |
| Kích thước ren | M12x1 |
| Kiểu lắp đặt | Lắp âm phẳng (Flush Mounting) |
| Khoảng cách phát hiện danh định | 4 mm |
| Khoảng cách hoạt động đảm bảo | 3,2 mm |
| Ngõ ra chuyển mạch | PNP thường mở (NO) |
| Tần số chuyển mạch | 2500 Hz |
| Điện áp hoạt động | 10–30 VDC |
| Dòng điện hoạt động định mức | 200 mA |
| Vật liệu vỏ | Đồng thau phủ lớp bảo vệ không chứa niken |
| Vật liệu bề mặt cảm biến | PBT |
| Vật liệu vỏ cáp | PVC |
| Chiều dài dây cáp | 3 m |
| Số lõi dây | 3 lõi |
| Nhiệt độ môi trường | -25 đến +70°C |
| Cấp bảo vệ | IP68 |
| Bảo vệ ngắn mạch | Có |
| Bảo vệ đảo cực | Có |
| Tần suất hoạt động | 2500 Hz |
Nguyên lý cảm ứng từ không tiếp xúc
Một trong những đặc điểm quan trọng của BES M12MI-PSC40B-BV03 Balluff Vietnam là nguyên lý phát hiện vật thể bằng cảm ứng điện từ. Khi cảm biến được cấp nguồn, mạch điện tử bên trong tạo ra trường điện từ tại khu vực bề mặt phát hiện.
Khi một vật thể kim loại tiến vào vùng cảm ứng, trường điện từ sẽ thay đổi do sự xuất hiện của dòng điện xoáy trên bề mặt vật thể. Mạch xử lý bên trong cảm biến nhận biết sự thay đổi này và chuyển đổi thành tín hiệu đầu ra.
Nhờ nguyên lý hoạt động không tiếp xúc, cảm biến không cần chạm trực tiếp vào vật thể để xác định trạng thái. Điều này giúp hạn chế hao mòn cơ học, giảm nguy cơ hư hỏng do va chạm và duy trì khả năng phát hiện ổn định trong quá trình vận hành.
Khoảng cách phát hiện 4 mm
Sản phẩm có khoảng cách phát hiện danh định 4 mm (Sn). Đây là thông số thể hiện khoảng cách phát hiện tiêu chuẩn của cảm biến trong điều kiện thử nghiệm quy định.
Khoảng cách hoạt động đảm bảo (Sa) đạt 3,2 mm. Khi thiết kế vị trí lắp đặt, người sử dụng cần căn cứ vào khoảng cách hoạt động đảm bảo thay vì chỉ dựa trên giá trị danh định. Việc bố trí khoảng cách phù hợp giúp hạn chế tình trạng phát hiện không ổn định khi có sai lệch cơ khí hoặc thay đổi điều kiện vận hành.
Ngõ ra PNP thường mở (Normally Open)
BES M12MI-PSC40B-BV03 Balluff Vietnam sử dụng ngõ ra PNP thường mở. Khi cảm biến phát hiện vật thể kim loại trong vùng tác động, ngõ ra chuyển sang trạng thái kích hoạt và cung cấp tín hiệu dương đến đầu vào của thiết bị điều khiển.
Cấu hình PNP thường được sử dụng trong các hệ thống PLC công nghiệp có đầu vào tương thích với tín hiệu PNP. Nhờ đó, thiết bị có thể tham gia vào nhiều quy trình điều khiển như xác nhận vị trí, phát hiện sản phẩm hoặc kích hoạt một chu trình máy.
Tần số chuyển mạch 2500 Hz
Tần số chuyển mạch 2500 Hz cho phép cảm biến phản hồi với các lần xuất hiện và rời khỏi vùng phát hiện của vật thể với tốc độ cao. Đặc điểm này hỗ trợ những ứng dụng có chuyển động liên tục, chẳng hạn như băng tải, máy phân loại và hệ thống đếm sản phẩm.
Tần số chuyển mạch cao giúp thiết bị đáp ứng tốt hơn các yêu cầu phát hiện lặp lại trong dây chuyền sản xuất, đặc biệt khi vật thể di chuyển qua khu vực cảm biến trong thời gian ngắn.
Thiết kế cơ khí M12 nhỏ gọn
Với kích thước Ø12 x 53 mm, BES M12MI-PSC40B-BV03 Balluff Vietnam có thiết kế hình trụ tiêu chuẩn, thuận tiện khi lắp đặt trên giá đỡ, khung máy hoặc các cụm cơ cấu chuyển động.
Thân cảm biến được chế tạo từ đồng thau phủ lớp bảo vệ không chứa niken. Bề mặt phát hiện sử dụng vật liệu PBT, hỗ trợ bảo vệ phần đầu cảm biến trong quá trình sử dụng. Thiết kế lắp âm phẳng giúp cảm biến có thể được bố trí trong các vị trí lắp đặt phù hợp mà không cần phần đầu cảm biến nhô ra quá nhiều.
Cấp bảo vệ IP68
Một thông số đáng quan tâm khác của BES M12MI-PSC40B-BV03 Balluff Vietnam là cấp bảo vệ IP68. Cấp bảo vệ này thể hiện khả năng chống bụi hoàn toàn và khả năng chịu ngâm nước theo điều kiện thử nghiệm được quy định.
Đặc điểm này giúp cảm biến phù hợp với nhiều môi trường công nghiệp có độ ẩm cao hoặc thường xuyên tiếp xúc với bụi bẩn. Tuy nhiên, khi sử dụng thực tế, cần tuân thủ hướng dẫn lắp đặt và điều kiện bảo vệ của nhà sản xuất, đặc biệt đối với khu vực có hóa chất hoặc môi trường làm việc đặc thù.
Ưu điểm khi sử dụng BES M12MI-PSC40B-BV03 Balluff Vietnam
Việc lựa chọn cảm biến phù hợp ảnh hưởng trực tiếp đến độ ổn định của hệ thống điều khiển. BES M12MI-PSC40B-BV03 Balluff Vietnam mang đến nhiều lợi ích thiết thực cho doanh nghiệp trong quá trình vận hành máy móc và dây chuyền tự động hóa.
Phát hiện vật thể chính xác, không cần tiếp xúc
Nhờ nguyên lý cảm ứng điện từ, cảm biến có thể phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Điều này giúp hạn chế tình trạng mài mòn do ma sát, giảm tác động cơ học và hạn chế những lỗi phát sinh từ công tắc tiếp xúc truyền thống.
Đối với các dây chuyền có sản phẩm di chuyển liên tục, khả năng phát hiện không tiếp xúc giúp thiết bị hoạt động ổn định hơn và giảm nhu cầu thay thế các bộ phận chịu ma sát.
Dễ dàng tích hợp với hệ thống PLC
Ngõ ra PNP thường mở giúp BES M12MI-PSC40B-BV03 Balluff Vietnam có thể kết nối với các bộ điều khiển PLC tương thích. Khi cảm biến nhận biết vật thể, tín hiệu đầu ra được truyền đến PLC để xử lý theo chương trình đã cài đặt.
Từ tín hiệu này, hệ thống có thể thực hiện các thao tác như dừng băng tải, kích hoạt xi lanh, đếm sản phẩm, kiểm tra vị trí hoặc chuyển sang bước vận hành tiếp theo.
Tiết kiệm không gian lắp đặt
Thiết kế M12 nhỏ gọn là lợi thế đối với những máy móc có mật độ thiết bị cao. Người sử dụng có thể bố trí cảm biến tại các vị trí cần giám sát mà không chiếm quá nhiều diện tích lắp đặt.
Kiểu lắp âm phẳng còn giúp việc thiết kế giá đỡ và bố trí vị trí phát hiện trở nên thuận tiện hơn khi được tính toán đúng khoảng cách và điều kiện lắp đặt.
Khả năng làm việc trong môi trường công nghiệp
Cấp bảo vệ IP68, thân đồng thau và bề mặt cảm biến PBT giúp sản phẩm đáp ứng nhiều điều kiện làm việc trong nhà máy. Phạm vi nhiệt độ môi trường từ -25 đến +70°C cũng hỗ trợ thiết bị vận hành trong nhiều khu vực sản xuất khác nhau.
Ngoài ra, BES M12MI-PSC40B-BV03 Balluff Vietnam được tích hợp chức năng bảo vệ ngắn mạch và bảo vệ đảo cực. Những chức năng này góp phần hạn chế nguy cơ hư hỏng thiết bị khi xảy ra một số sự cố đấu nối điện.
Giảm chi phí bảo trì và thời gian dừng máy
Do không cần tiếp xúc trực tiếp với vật thể, cảm biến hạn chế hao mòn cơ học trong quá trình phát hiện. Điều này giúp doanh nghiệp giảm các công việc bảo trì liên quan đến bộ phận tiếp điểm và hạn chế gián đoạn trong quá trình sản xuất.
Khi được lắp đặt đúng kỹ thuật, lựa chọn đúng khoảng cách phát hiện và kết nối với nguồn điện phù hợp, thiết bị có thể duy trì hoạt động ổn định trong thời gian dài.
Ứng dụng thực tế của BES M12MI-PSC40B-BV03 Balluff Vietnam
Nhờ thiết kế M12, khoảng cách phát hiện 4 mm và tín hiệu PNP thường mở, BES M12MI-PSC40B-BV03 Balluff Vietnam có thể được ứng dụng trong nhiều lĩnh vực sản xuất công nghiệp.
Ứng dụng trong hệ thống băng tải
Trong dây chuyền băng tải, cảm biến được sử dụng để nhận biết sự xuất hiện của các chi tiết kim loại tại một vị trí xác định. Khi sản phẩm di chuyển đến vùng phát hiện, cảm biến gửi tín hiệu về PLC để hệ thống thực hiện các thao tác tiếp theo.
Ví dụ, cảm biến có thể được bố trí tại vị trí đầu vào của máy đóng gói, khu vực phân loại hoặc điểm kiểm tra sản phẩm. Tín hiệu phát hiện giúp hệ thống xác định thời điểm sản phẩm đến đúng vị trí, từ đó điều khiển cơ cấu chặn, phân loại hoặc vận chuyển.
Ứng dụng trong máy móc cơ khí tự động
Trong các máy gia công cơ khí, cảm biến có thể được sử dụng để xác nhận vị trí của chi tiết kim loại, kiểm tra trạng thái cơ cấu chuyển động hoặc xác định vị trí kết thúc của một hành trình.
Khi được kết nối với PLC, tín hiệu từ cảm biến giúp hệ thống xác nhận điều kiện vận hành trước khi chuyển sang bước gia công tiếp theo. Điều này góp phần giảm lỗi do đặt sai vị trí hoặc thiếu chi tiết trong quá trình sản xuất.
Ứng dụng trong dây chuyền lắp ráp
Trong dây chuyền lắp ráp tự động, việc kiểm tra sự hiện diện của linh kiện là yêu cầu quan trọng để đảm bảo chất lượng thành phẩm.
BES M12MI-PSC40B-BV03 Balluff Vietnam có thể được bố trí tại các vị trí kiểm tra nhằm phát hiện chi tiết kim loại trước khi máy thực hiện thao tác lắp ráp. Nếu không phát hiện vật thể, PLC có thể giữ hệ thống ở trạng thái chờ hoặc phát tín hiệu cảnh báo tùy theo chương trình điều khiển.
Ứng dụng trong hệ thống kiểm soát vị trí
Cảm biến tiệm cận còn được sử dụng để xác định vị trí của các cơ cấu chuyển động như bàn trượt, cơ cấu nâng hạ, xi lanh có bộ phận kim loại hoặc các cụm cơ khí tự động.
Khi chi tiết kim loại tiến đến vùng phát hiện, cảm biến gửi tín hiệu xác nhận vị trí. Hệ thống điều khiển dựa vào tín hiệu này để thực hiện lệnh dừng, đảo chiều hoặc chuyển đổi trạng thái hoạt động.
Ứng dụng trong ngành chế tạo và gia công kim loại
Trong các nhà máy gia công kim loại, cảm biến được sử dụng để phát hiện phôi, chi tiết cơ khí và các bộ phận kim loại trên dây chuyền.
Với khả năng phát hiện không tiếp xúc, thiết bị hỗ trợ quá trình đếm, kiểm tra sự hiện diện và giám sát chuyển động của vật thể. Tuy nhiên, khoảng cách phát hiện thực tế có thể thay đổi tùy theo vật liệu, kích thước và hình dạng của vật thể cần nhận biết.
Ứng dụng trong ngành thực phẩm và đồ uống
Tại một số dây chuyền thực phẩm và đồ uống, cảm biến có thể được sử dụng để phát hiện các chi tiết kim loại trong cơ cấu máy, kiểm soát vị trí các bộ phận cơ khí hoặc giám sát hoạt động của hệ thống đóng gói.
Cấp bảo vệ IP68 là một lợi thế trong những khu vực có độ ẩm cao. Tuy nhiên, cần lưu ý rằng IP68 không đồng nghĩa với khả năng chịu được mọi loại hóa chất tẩy rửa hoặc quy trình vệ sinh áp lực cao. Doanh nghiệp cần kiểm tra tính tương thích với điều kiện vệ sinh thực tế trước khi lựa chọn.
Hướng dẫn lựa chọn model BES M12MI-PSC40B-BV03 Balluff Vietnam
Để lựa chọn đúng cảm biến cho hệ thống tự động hóa, doanh nghiệp cần xem xét đồng thời các thông số điện, đặc điểm cơ khí và điều kiện vận hành. Đối với BES M12MI-PSC40B-BV03 Balluff Vietnam, một số yếu tố quan trọng cần được kiểm tra như sau:
Xác định khoảng cách phát hiện
Sản phẩm có khoảng cách phát hiện danh định 4 mm và khoảng cách hoạt động đảm bảo 3,2 mm. Do đó, trước khi lắp đặt, cần xác định khoảng cách thực tế giữa đầu cảm biến và vật thể kim loại.
Không nên bố trí vật thể ở khoảng cách vượt quá giới hạn hoạt động đảm bảo, vì điều này có thể dẫn đến tình trạng tín hiệu không ổn định hoặc không nhận diện được vật thể.
Kiểm tra loại vật liệu cần phát hiện
Cảm biến cảm ứng từ được thiết kế để phát hiện vật thể kim loại. Tuy nhiên, khoảng cách phát hiện thực tế phụ thuộc vào đặc tính vật liệu.
Các kim loại khác nhau có thể tạo ra khoảng cách phát hiện khác nhau. Vì vậy, nếu ứng dụng sử dụng nhôm, đồng, thép không gỉ hoặc các vật liệu đặc biệt, cần kiểm tra hệ số suy giảm khoảng cách phát hiện theo tài liệu kỹ thuật của nhà sản xuất.
Lựa chọn đúng loại ngõ ra
BES M12MI-PSC40B-BV03 Balluff Vietnam sử dụng ngõ ra PNP thường mở (NO). Khi kết nối với PLC, cần đảm bảo module đầu vào tương thích với tín hiệu PNP.
Việc lựa chọn sai loại ngõ ra có thể khiến PLC không nhận được tín hiệu hoặc hệ thống hoạt động không đúng yêu cầu. Đây là thông số cần xác nhận trước khi đặt mua và thay thế cảm biến.
Kiểm tra điện áp cấp nguồn
Thiết bị hoạt động trong dải điện áp 10–30 VDC. Người sử dụng cần kiểm tra điện áp nguồn thực tế để đảm bảo nằm trong phạm vi cho phép.
Đối với hệ thống sử dụng nguồn 24 VDC, sản phẩm có thể được tích hợp nếu các điều kiện đấu nối và thông số đầu vào PLC đáp ứng yêu cầu kỹ thuật.
Kiểm tra kích thước và phương án lắp đặt
Với thân trụ M12x1, chiều dài 53 mm và khả năng lắp âm phẳng, cảm biến cần được bố trí tại vị trí phù hợp với kết cấu máy.
Cần kiểm tra đường kính lỗ lắp, không gian phía sau cảm biến, vị trí đi dây và khoảng cách với các cảm biến khác. Đối với cảm biến lắp âm phẳng, cần tuân thủ yêu cầu lắp đặt của nhà sản xuất để tránh ảnh hưởng đến đặc tính phát hiện.
Xác nhận chiều dài dây và sơ đồ đấu nối
Sản phẩm được trang bị dây cáp PVC dài 3 m với 3 lõi dây. Sơ đồ đấu nối cơ bản gồm:
- Dây nâu (BN): Nguồn dương (+).
- Dây xanh dương (BU): Nguồn âm (0 V).
- Dây đen (BK): Tín hiệu đầu ra PNP.
Khi đấu nối, cần kiểm tra đúng chức năng từng dây và đảm bảo nguồn điện đã được ngắt trong quá trình thi công. Đồng thời, cần kiểm tra tải kết nối không vượt quá dòng điện hoạt động định mức của cảm biến.
Lưu ý khi lựa chọn model thay thế
Khi cần thay thế BES M12MI-PSC40B-BV03 Balluff Vietnam, không nên chỉ dựa vào hình dáng bên ngoài hoặc kích thước ren M12.
Cần đối chiếu các thông số gồm khoảng cách phát hiện, kiểu ngõ ra PNP/NPN, trạng thái NO/NC, điện áp cấp nguồn, kiểu kết nối, chiều dài dây và phương pháp lắp đặt.
Balluff có các model cùng nhóm cảm biến M12 với cấu hình khác nhau. Chẳng hạn, model BES M12MI-PSC40B-S04G sử dụng đầu nối M12 thay vì dây cáp liền, trong khi BES M12MI-PSC40B-BV02 có chiều dài cáp 2 m. Những khác biệt này cần được kiểm tra kỹ trước khi thay thế để tránh ảnh hưởng đến hệ thống hiện tại.
Ngoài ra, khách hàng nên xác nhận tình trạng cung cấp của mã BES0001 tại thời điểm đặt hàng và tham khảo model thay thế do Balluff đề xuất nếu sản phẩm không còn phù hợp với kế hoạch cung ứng.
Liên hệ mua BES M12MI-PSC40B-BV03 Balluff Vietnam tại Song Thành Công
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cung cấp giải pháp thiết bị tự động hóa phục vụ nhiều ngành sản xuất và lĩnh vực công nghiệp.
Đối với sản phẩm BES M12MI-PSC40B-BV03 Balluff Vietnam, Song Thành Công hỗ trợ khách hàng tra cứu mã sản phẩm, kiểm tra thông số kỹ thuật, tư vấn khả năng tương thích với hệ thống hiện có và hỗ trợ lựa chọn model phù hợp với nhu cầu sử dụng.
Khi mua thiết bị tại Song Thành Công, khách hàng được hỗ trợ:
- Cung cấp sản phẩm chính hãng theo nguồn cung và tình trạng hàng hóa được xác nhận.
- Hỗ trợ kiểm tra mã đặt hàng và đối chiếu thông số kỹ thuật.
- Cung cấp tài liệu kỹ thuật phục vụ quá trình lắp đặt và vận hành.
- Tư vấn lựa chọn thiết bị thay thế khi cần thiết.
- Hỗ trợ kỹ thuật tận nơi theo yêu cầu và điều kiện triển khai.
