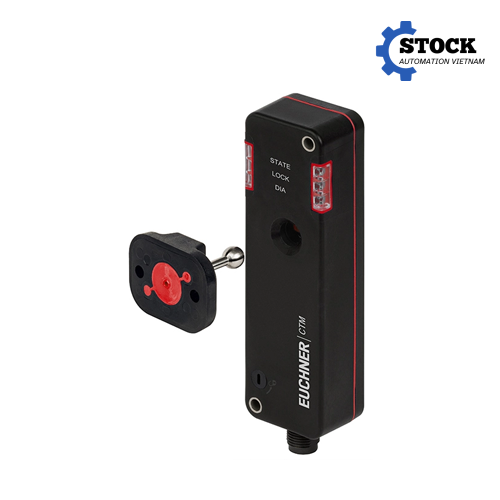

Giới thiệu sản phẩm CTM-L2-AS1B-U-AZ-SJ 163976 EUCHNER Vietnam
CTM-L2-AS1B-U-AZ-SJ 163976 EUCHNER Vietnam là công tắc an toàn có chức năng khóa bảo vệ thuộc dòng CTM-AS của EUCHNER, được thiết kế để giám sát trạng thái cửa bảo vệ, cửa máy hoặc các cơ cấu che chắn trong hệ thống máy móc công nghiệp. Thiết bị sử dụng công nghệ mã hóa bằng transponder RFID kết hợp giao tiếp AS-Interface (AS-i), cho phép truyền tín hiệu trạng thái cửa và điều khiển chức năng khóa thông qua mạng AS-i của hệ thống tự động hóa.
Model 163976 có cấu hình CTM-L2-AS1B-U-AZ-SJ, sử dụng nguyên lý khóa bằng điện hay còn gọi là Power to Lock. Khi cuộn điện khóa được cấp nguồn, cơ cấu bảo vệ được giữ ở trạng thái khóa; khi nguồn cấp cho nam châm khóa bị ngắt, cơ cấu sẽ được mở bằng lực lò xo. Cấu hình này phù hợp với các ứng dụng cần khóa cửa bảo vệ trong quá trình vận hành nhằm hạn chế việc mở cửa khi máy vẫn đang hoạt động.
Một điểm đáng chú ý của CTM-L2-AS1B-U-AZ-SJ 163976 là thiết bị được thiết kế cho bảo vệ quá trình (process protection). EUCHNER xác định model này đáp ứng yêu cầu đối với thiết bị liên động có khóa bảo vệ dùng cho bảo vệ quá trình, nhưng không có chức năng giám sát khóa cửa theo phương thức an toàn. Vì vậy, khi thiết kế hệ thống, kỹ sư cần phân biệt rõ chức năng khóa để bảo vệ quá trình với chức năng giám sát khóa an toàn và lựa chọn cấu hình điều khiển phù hợp với yêu cầu đánh giá rủi ro của máy.
CTM-L2-AS1B-U-AZ-SJ 163976 sử dụng đầu nối M12 4 chân, giúp kết nối thiết bị với hệ thống AS-i và nguồn phụ trợ. Thiết bị có thể được tích hợp vào kiến trúc điều khiển máy mà không cần triển khai hệ thống dây tín hiệu riêng cho từng tiếp điểm như các công tắc cửa truyền thống. Đây là một lợi thế đáng kể trong các dây chuyền có nhiều cửa bảo vệ hoặc nhiều điểm giám sát phân bố trên máy.
Đặc điểm kỹ thuật nổi bật
CTM-L2-AS1B-U-AZ-SJ 163976 thuộc nhóm công tắc an toàn có khóa bảo vệ và giao tiếp AS-i. Thiết bị được EUCHNER cấu hình với các đặc điểm chính sau:
| Đặc tính | Thông tin |
|---|---|
| Hãng sản xuất | EUCHNER |
| Model | CTM-L2-AS1B-U-AZ-SJ |
| Mã đặt hàng | 163976 |
| Dòng sản phẩm | CTM-AS |
| Chức năng | Safety switch with guard locking |
| Công nghệ nhận dạng | Transponder RFID |
| Kiểu mã hóa | Unicode |
| Giao tiếp | AS-Interface (AS-i) |
| Nguyên lý khóa | Power to Lock |
| Chức năng khóa | Khóa bảo vệ cho process protection |
| Giám sát khóa an toàn | Không có safe guard lock monitoring |
| Đầu nối | M12, 4 chân |
| Lực tác động | 20 N |
| Lực rút | 18 N |
| Lực giữ | 5 N |
| Mở khóa phụ | Có |
| Điều khiển khóa | AS-i bit D0 |
| Nguồn phụ trợ | AS-i auxiliary voltage |
Các thông số trên được xác định từ thông tin sản phẩm chính thức của EUCHNER cho mã đặt hàng 163976.
Về nguyên lý hoạt động, CTM-L2-AS1B-U-AZ-SJ 163976 sử dụng cơ cấu khóa điện theo nguyên lý Power to Lock. Khi solenoid khóa được cấp điện, cửa bảo vệ được giữ ở trạng thái khóa. Khi ngắt nguồn cấp cho solenoid, lực lò xo thực hiện quá trình mở khóa. Điều này khác với các cấu hình khóa theo nguyên lý Power to Unlock, vì vậy cần kiểm tra yêu cầu vận hành thực tế trước khi lựa chọn model.
Thiết bị sử dụng công nghệ Unicode coding. Mỗi actuator được mã hóa và công tắc chỉ nhận diện actuator đã được thiết lập trước đó. EUCHNER cho phép thực hiện quá trình teach-in actuator; sau khi thiết lập, công tắc sẽ nhận diện actuator tương ứng. Theo tài liệu sản phẩm, thiết bị chỉ phản hồi với actuator được teach-in gần nhất. Cơ chế này giúp giảm nguy cơ sử dụng nhầm actuator hoặc can thiệp bằng một actuator không được thiết lập cho công tắc.
Một đặc điểm quan trọng khác là khả năng giao tiếp trực tiếp thông qua AS-Interface. Các tín hiệu liên quan đến vị trí cửa bảo vệ và trạng thái khóa có thể được truyền trên mạng AS-i. Theo cấu hình của EUCHNER, các bit D0 và D1 được sử dụng để giám sát vị trí cơ cấu bảo vệ, trong khi D2 và D3 giám sát trạng thái khóa; bit D0 cũng được sử dụng để điều khiển solenoid khóa.
CTM-L2-AS1B-U-AZ-SJ 163976 còn được trang bị auxiliary release, tức cơ cấu mở khóa phụ ở mặt trước. Chức năng này đặc biệt hữu ích trong những trường hợp cần tiếp cận bên trong máy khi xảy ra sự cố, chẳng hạn mất điện hoặc lỗi hệ thống điều khiển. Tuy nhiên, việc sử dụng cơ cấu mở khóa phụ phải tuân thủ quy trình an toàn của máy và hướng dẫn lắp đặt của nhà sản xuất.
Đầu nối M12 4 chân được bố trí cho AS-i và nguồn phụ trợ. Theo sơ đồ chân của EUCHNER, chân 1 kết nối AS-i+, chân 3 kết nối AS-i-, trong khi chân 2 và chân 4 lần lượt được sử dụng cho 0 V và 24 V của nguồn phụ trợ. Nguồn phụ trợ AS-i cần thiết để cấp cho solenoid khóa.
Ưu điểm khi sử dụng CTM-L2-AS1B-U-AZ-SJ 163976
CTM-L2-AS1B-U-AZ-SJ 163976 mang lại lợi ích rõ rệt trong các hệ thống máy tự động cần kiểm soát cửa bảo vệ và giảm số lượng dây tín hiệu trong tủ điều khiển.
Ưu điểm đầu tiên là khả năng tích hợp với mạng AS-Interface. Thay vì phải đưa từng tín hiệu tiếp điểm của nhiều công tắc cửa về PLC hoặc module I/O bằng hệ thống dây riêng, các thiết bị tương thích AS-i có thể được tổ chức trên cùng một mạng. Điều này giúp đơn giản hóa hệ thống dây, đặc biệt đối với máy có nhiều cửa hoặc nhiều điểm bảo vệ.
Ưu điểm thứ hai nằm ở công nghệ RFID Unicode. Việc nhận diện actuator được mã hóa giúp thiết bị không đơn thuần hoạt động như một công tắc cơ khí thông thường. Công tắc có thể phân biệt actuator đã được thiết lập, từ đó tăng khả năng chống thao tác không phù hợp và hạn chế việc sử dụng actuator không đúng với thiết bị.
Thứ ba, thiết kế có guard locking giúp kiểm soát việc mở cửa bảo vệ trong quá trình máy đang thực hiện công đoạn sản xuất. Khi điều kiện khóa được duy trì, cửa bảo vệ được giữ ở trạng thái đóng và khóa. Đây là giải pháp phù hợp cho các quy trình mà việc mở cửa giữa chu kỳ có thể làm gián đoạn quá trình hoặc ảnh hưởng đến chất lượng sản phẩm.
Một ưu điểm khác là khả năng chẩn đoán thông qua các đèn LED. CTM-L2-AS1B-U-AZ-SJ có các chỉ báo liên quan đến trạng thái AS-i, trạng thái khóa và trạng thái thiết bị/lỗi. Kỹ thuật viên có thể dựa vào các trạng thái này để kiểm tra nhanh tình trạng kết nối và hoạt động của công tắc trong quá trình vận hành hoặc bảo trì.
Cấu hình M12 4 chân cũng giúp việc đấu nối thuận tiện và phù hợp với cách triển khai thiết bị cảm biến, công tắc và thiết bị an toàn trong các hệ thống máy công nghiệp hiện đại.
Đặc biệt, model này đã được EUCHNER đưa vào tài liệu chứng nhận liên quan đến công tắc an toàn mã hóa bằng transponder. Mã sản phẩm 163976 được liệt kê trong phụ lục chứng nhận của EUCHNER cho dòng sản phẩm tương ứng.
Ứng dụng thực tế
CTM-L2-AS1B-U-AZ-SJ 163976 có thể được sử dụng tại các vị trí cửa bảo vệ hoặc cơ cấu che chắn cần kiểm soát trạng thái đóng/mở và khóa trong dây chuyền tự động hóa.
Trong máy đóng gói, công tắc có thể được lắp tại cửa bảo vệ của khu vực có cơ cấu chuyển động như cơ cấu gắp, dao cắt, băng tải hoặc cụm truyền động. Khi cửa được mở, hệ thống có thể nhận biết trạng thái cửa và thực hiện logic điều khiển tương ứng.
Trong máy sản xuất và lắp ráp tự động, thiết bị có thể được sử dụng tại cửa bảo vệ bao quanh robot, cơ cấu servo, bộ truyền động hoặc khu vực thao tác tự động. Chức năng khóa giúp ngăn cửa được mở trong những giai đoạn mà quá trình sản xuất cần duy trì trạng thái bảo vệ.
Trong dây chuyền xử lý vật liệu, CTM-L2-AS1B-U-AZ-SJ 163976 có thể được bố trí tại các cửa bảo vệ của máy, tủ máy hoặc khu vực có cơ cấu chuyển động. Việc kết nối AS-i giúp đưa nhiều điểm giám sát vào cùng một hệ thống điều khiển.
Trong máy gia công cơ khí, thiết bị có thể được sử dụng để giám sát cửa hoặc nắp bảo vệ của khu vực gia công. Đây là những vị trí thường yêu cầu kiểm soát việc tiếp cận khi máy đang thực hiện chu trình.
Trong các hệ thống máy có nhiều cửa bảo vệ, việc sử dụng thiết bị giao tiếp AS-i đặc biệt hữu ích. Thay vì xây dựng hệ thống dây tín hiệu phức tạp từ từng công tắc về tủ điều khiển, kỹ sư có thể thiết kế mạng AS-i phù hợp với cấu trúc của máy.
Tuy nhiên, khi sử dụng CTM-L2-AS1B-U-AZ-SJ 163976 trong hệ thống an toàn máy, cần đánh giá đầy đủ yêu cầu an toàn của từng ứng dụng. Model này có chức năng khóa phục vụ process protection nhưng không có chức năng giám sát khóa theo phương thức an toàn. Vì vậy, nếu ứng dụng yêu cầu xác nhận an toàn rằng cửa đã được khóa, cần xem xét cấu hình thiết bị khác phù hợp hơn hoặc thiết kế hệ thống an toàn bổ sung theo yêu cầu của máy.
Hướng dẫn lựa chọn model CTM-L2-AS1B-U-AZ-SJ 163976
Khi lựa chọn CTM-L2-AS1B-U-AZ-SJ 163976, trước tiên cần xác định hệ thống điều khiển của máy có sử dụng AS-Interface hay không. Đây là yếu tố quan trọng vì model 163976 được thiết kế với giao tiếp AS-i. Nếu hệ thống hiện tại sử dụng một giao thức hoặc phương thức đấu nối khác, cần kiểm tra khả năng tích hợp trước khi đặt hàng.
Tiếp theo cần xác định yêu cầu về nguyên lý khóa. CTM-L2-AS1B-U-AZ-SJ 163976 sử dụng Power to Lock, nghĩa là solenoid phải được cấp điện để duy trì trạng thái khóa và khi nguồn cấp cho solenoid bị ngắt, cơ cấu được mở bằng lực lò xo. Nếu máy yêu cầu một nguyên lý khóa khác, không nên thay thế model chỉ dựa trên hình dạng bên ngoài.
Yếu tố thứ ba là yêu cầu về mã hóa actuator. Model 163976 sử dụng Unicode coding. Nếu ứng dụng yêu cầu thiết bị chỉ nhận diện actuator đã được teach-in, cấu hình này là một lựa chọn phù hợp. Khi thay thế thiết bị trong hệ thống đang vận hành, cần kiểm tra actuator đi kèm và quy trình teach-in để đảm bảo công tắc nhận đúng actuator.
Tiếp theo cần kiểm tra kiểu kết nối. CTM-L2-AS1B-U-AZ-SJ 163976 sử dụng đầu nối M12 4 chân. Kỹ thuật viên cần kiểm tra loại cáp, đầu nối, nguồn AS-i và nguồn phụ trợ 24 VDC trước khi triển khai.
Một vấn đề rất quan trọng là phải phân biệt giữa khóa cửa để bảo vệ quá trình và khóa cửa có chức năng giám sát an toàn. CTM-L2-AS1B-U-AZ-SJ 163976 được EUCHNER xác định là phiên bản dùng cho process protection và không có safe guard lock monitoring. Nếu máy có yêu cầu an toàn cao hơn, cần cung cấp đầy đủ thông tin về máy, loại cửa, thời gian dừng nguy hiểm, cơ cấu chuyển động và yêu cầu của hệ thống safety để lựa chọn model chính xác.
Khi thay thế một công tắc EUCHNER hiện hữu, không nên chỉ dựa vào tên dòng CTM hoặc kích thước cơ khí. Cần đối chiếu mã đặt hàng đầy đủ, loại actuator, kiểu mã hóa, nguyên lý khóa, giao tiếp, đầu nối và chức năng giám sát. Điều này đặc biệt quan trọng vì các model trong cùng một dòng có thể có cấu hình điện và chức năng khác nhau.
Đối với CTM-L2-AS1B-U-AZ-SJ 163976 EUCHNER Vietnam, mã 163976 là thông tin nhận dạng quan trọng khi yêu cầu báo giá hoặc thay thế thiết bị. Khi gửi yêu cầu mua hàng, khách hàng nên cung cấp đầy đủ mã CTM-L2-AS1B-U-AZ-SJ-163976 hoặc Order No. 163976 để hạn chế nhầm lẫn giữa các biến thể của dòng CTM.
