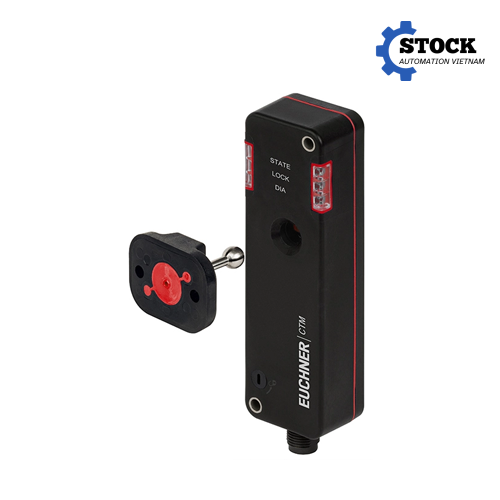

Giới thiệu sản phẩm CTM-L2-AS1B-U-ZZ-SJ-P 163974 EUCHNER Vietnam
CTM-L2-AS1B-U-ZZ-SJ-P 163974 EUCHNER Vietnam là công tắc an toàn có khóa bảo vệ của EUCHNER, thuộc dòng CTM-L2, được thiết kế để giám sát trạng thái cửa bảo vệ, nắp máy hoặc các cơ cấu che chắn trong hệ thống máy móc tự động hóa. Thiết bị kết hợp chức năng phát hiện vị trí cửa với chức năng khóa bảo vệ bằng điện, đồng thời sử dụng công nghệ mã hóa bằng transponder RFID để tăng khả năng nhận diện chính xác bộ truyền động đi kèm.
Điểm đáng chú ý của CTM-L2-AS1B-U-ZZ-SJ-P-163974 là thiết bị sử dụng giao tiếp AS-Interface ASi-3, cho phép truyền tín hiệu trạng thái cửa và trạng thái khóa thông qua mạng ASi thay vì phải kéo riêng nhiều dây tín hiệu về tủ điều khiển. Đây là lựa chọn phù hợp cho các hệ thống máy có nhiều cửa bảo vệ và cần đơn giản hóa hệ thống dây điều khiển.
Model 163974 sử dụng nguyên lý khóa open-circuit current principle, hay có thể hiểu là khóa khi có điện cấp cho cuộn solenoid. Khi solenoid được cấp nguồn, cơ cấu khóa giữ cửa ở trạng thái khóa; khi nguồn cấp cho cơ cấu khóa bị ngắt, cửa được mở khóa nhờ lực lò xo. EUCHNER xác định chức năng khóa của model này phù hợp cho bảo vệ quá trình sản xuất (process protection) và không có chức năng giám sát khóa an toàn độc lập.
Thiết bị thuộc phiên bản hygienic, sử dụng vỏ bằng nhựa nhiệt dẻo gia cường và gioăng FKM, với cấp bảo vệ lên đến IP65/IP67/IP69/IP69K. Vì vậy, CTM-L2-AS1B-U-ZZ-SJ-P-163974 đặc biệt phù hợp với các máy cần vệ sinh thường xuyên hoặc môi trường sản xuất có yêu cầu cao về khả năng chống nước, bụi và tác động từ quá trình làm sạch thiết bị.
Một điểm quan trọng khi lựa chọn sản phẩm là bộ actuator không được bao gồm trong công tắc. Actuator phải được lựa chọn phù hợp với cơ cấu cửa và bán kính cửa của máy. EUCHNER cung cấp các actuator tương thích dành cho phiên bản CTM hygienic, trong đó có loại actuator dạng bi cứng và loại có cơ cấu đỡ linh hoạt.
Đặc điểm kỹ thuật nổi bật
CTM-L2-AS1B-U-ZZ-SJ-P-163974 được phát triển cho các ứng dụng bảo vệ máy có yêu cầu giám sát cửa và khóa cửa trong hệ thống tự động hóa. Một số thông số kỹ thuật quan trọng của model này gồm:
| Thông số | CTM-L2-AS1B-U-ZZ-SJ-P-163974 |
|---|---|
| Thương hiệu | EUCHNER |
| Mã đặt hàng | 163974 |
| Loại thiết bị | Công tắc an toàn có khóa bảo vệ |
| Dòng sản phẩm | CTM-L2-AS1B |
| Công nghệ nhận diện | Transponder RFID |
| Kiểu mã hóa | Unicode |
| Giao tiếp | AS-Interface ASi-3 |
| Kết nối | M12, 4 chân |
| Nguyên lý khóa | Open-circuit current / Power to lock |
| Mục đích khóa | Process protection |
| Điện áp phụ ASi | 20,4…24…26,4 V |
| Điện áp ASi | 26,5…30…31,6 V |
| Dòng vận hành ASi | Tối đa 50 mA |
| Dòng phụ trợ ASi | 650 mA |
| Chu kỳ làm việc solenoid | 100% |
| Lực tác động | 35 N |
| Lực rút | 30 N |
| Lực giữ | 15 N |
| Lực khóa Fmax | 1.300 N |
| Lực khóa FZh | 1.000 N |
| Tuổi thọ cơ khí | 1 × 10⁶ chu kỳ |
| Cấp bảo vệ | IP65/IP67/IP69/IP69K |
| Nhiệt độ môi trường | -20…60 °C tại UB = 24 VDC |
| Vật liệu vỏ | Nhựa nhiệt dẻo gia cường |
| Vật liệu gioăng | FKM |
| Cấp an toàn | III |
| Chuẩn giao tiếp | ASi-3 |
Các thông số trên được EUCHNER công bố cho mã đặt hàng 163974.
Về giao tiếp, thiết bị có các ngõ vào AS-Interface phục vụ giám sát vị trí cửa và trạng thái khóa. Dữ liệu D0 và D1 được sử dụng để giám sát vị trí cửa, trong khi D2 và D3 phục vụ giám sát khóa bảo vệ. Bit D0 ở phía ngõ ra được sử dụng để điều khiển cơ cấu khóa. Điều này cho phép PLC hoặc hệ thống điều khiển quản lý trạng thái cửa và lệnh khóa thông qua mạng ASi.
Đầu nối M12 4 chân có phân bổ tín hiệu gồm ASi+, 0 V, ASi- và 24 V. Nguồn phụ trợ ASi được sử dụng để cấp cho solenoid khóa, do đó khi thiết kế hệ thống cần tính toán đúng nguồn cấp và cấu trúc mạng AS-Interface.
Về cơ cấu nhận diện, CTM-L2-AS1B-U-ZZ-SJ-P-163974 sử dụng phương thức mã hóa Unicode. Mỗi actuator được mã hóa và thiết bị chỉ nhận diện actuator đã được dạy vào trước đó. Có thể thực hiện quá trình teach-in actuator mới, nhưng thiết bị chỉ nhận diện actuator được dạy cuối cùng. Cơ chế này giúp hạn chế khả năng sử dụng một actuator không được đăng ký để tác động vào công tắc.
Thiết bị cũng được trang bị hệ thống đèn LED để hiển thị trạng thái. Đèn ASi thể hiện trạng thái của mạng AS-Interface, đèn LOCK thể hiện trạng thái khóa và đèn STATE/DIA hỗ trợ nhận biết trạng thái hoạt động hoặc lỗi của thiết bị.
Ưu điểm khi sử dụng CTM-L2-AS1B-U-ZZ-SJ-P 163974
Một trong những ưu điểm lớn của CTM-L2-AS1B-U-ZZ-SJ-P 163974 là khả năng tích hợp trực tiếp vào mạng AS-Interface. Đối với các dây chuyền có nhiều cửa bảo vệ, việc sử dụng mạng ASi giúp giảm số lượng dây dẫn riêng lẻ từ từng công tắc về tủ điện. Tín hiệu trạng thái cửa, trạng thái khóa và lệnh điều khiển được trao đổi thông qua cấu trúc mạng, giúp hệ thống gọn hơn và thuận tiện hơn khi mở rộng.
Công nghệ RFID Unicode cũng mang lại khả năng nhận diện actuator chính xác. Thay vì chỉ dựa vào cơ cấu cơ khí đơn giản, công tắc có thể xác định actuator đã được teach-in. Đây là đặc điểm có giá trị đối với các máy yêu cầu kiểm soát chặt chẽ cơ cấu cửa bảo vệ.
Khả năng khóa lên đến 1.300 N giúp thiết bị có thể giữ cửa bảo vệ ở trạng thái đóng trong nhiều ứng dụng máy công nghiệp. Tuy nhiên, cần phân biệt rõ lực khóa cơ khí với chức năng an toàn của toàn bộ hệ thống. Model này được EUCHNER chỉ định cho process protection và không có chức năng safe guard lock monitoring, vì vậy khi thiết kế hệ thống bảo vệ người vận hành cần đánh giá đầy đủ yêu cầu an toàn của máy và lựa chọn cấu hình phù hợp.
Thiết kế hygienic là một lợi thế khác của sản phẩm. Với cấp bảo vệ IP65, IP67, IP69 và IP69K cùng gioăng FKM, CTM-L2-AS1B-U-ZZ-SJ-P-163974 có khả năng đáp ứng các môi trường cần vệ sinh thiết bị thường xuyên. Đây là điểm đặc biệt hữu ích trong các máy chế biến thực phẩm, đóng gói, dược phẩm hoặc các thiết bị có yêu cầu cao về vệ sinh công nghiệp.
Tuổi thọ cơ khí đạt 1 triệu chu kỳ, kết hợp với khả năng chịu rung và va đập theo EN IEC 60947-5-3, giúp công tắc phù hợp với hoạt động lâu dài trên dây chuyền tự động hóa. Thiết bị có thể lắp đặt theo nhiều hướng và tốc độ tiếp cận actuator tối đa được công bố là 20 m/phút.
Ứng dụng thực tế
CTM-L2-AS1B-U-ZZ-SJ-P-163974 được sử dụng để kiểm soát cửa bảo vệ, nắp bảo vệ và các cơ cấu che chắn cần được giám sát trong máy móc tự động. Khi cửa được đóng và actuator được nhận diện đúng, thiết bị có thể truyền thông tin trạng thái đến hệ thống điều khiển. Khi chức năng khóa được kích hoạt, cơ cấu cửa được giữ ở trạng thái khóa theo nguyên lý hoạt động của solenoid.
Trong dây chuyền sản xuất tự động, công tắc có thể được lắp tại các cửa mở của máy CNC, máy đóng gói, máy gia công, robot công nghiệp, máy xử lý vật liệu hoặc các cụm máy có vùng nguy hiểm cần hạn chế khả năng tiếp cận trong quá trình vận hành.
Đối với dây chuyền có nhiều trạm máy, việc sử dụng AS-Interface giúp kết nối nhiều thiết bị an toàn trên cùng một hệ thống mạng. Điều này đặc biệt hữu ích khi hệ thống có nhiều cửa bảo vệ phân bố ở nhiều vị trí khác nhau. Kỹ sư có thể tổ chức mạng theo cấu trúc phù hợp thay vì phải đưa từng tín hiệu riêng lẻ về tủ điều khiển.
Trong ngành thực phẩm và đóng gói, phiên bản hygienic của CTM-L2-AS1B-U-ZZ-SJ-P-163974 là một lựa chọn đáng cân nhắc nhờ thiết kế chống nước và khả năng chịu điều kiện vệ sinh. Cấp bảo vệ IP69/IP69K giúp thiết bị phù hợp hơn với những khu vực có nguy cơ tiếp xúc với nước hoặc quá trình làm sạch thiết bị thường xuyên.
Thiết bị cũng có thể được sử dụng trong các hệ thống cần kiểm soát cửa máy trước khi cho phép quá trình sản xuất tiếp tục. Ví dụ, hệ thống điều khiển có thể kiểm tra trạng thái cửa trước khi kích hoạt một chu trình máy hoặc cho phép cơ cấu chuyển động hoạt động.
Tuy nhiên, khi triển khai thực tế cần phân biệt giữa process protection và personnel protection. CTM-L2-AS1B-U-ZZ-SJ-P-163974 có chức năng khóa phù hợp cho bảo vệ quá trình nhưng không có giám sát khóa an toàn. Do đó, nếu ứng dụng yêu cầu chứng minh mức độ an toàn cụ thể đối với người vận hành, cần xem xét toàn bộ kiến trúc mạch an toàn và lựa chọn thiết bị theo yêu cầu đánh giá rủi ro của máy.
Hướng dẫn lựa chọn model CTM-L2-AS1B-U-ZZ-SJ-P 163974
Khi lựa chọn CTM-L2-AS1B-U-ZZ-SJ-P 163974, trước tiên cần xác định hệ thống điều khiển của máy có sử dụng AS-Interface ASi-3 hay không. Đây là yếu tố quan trọng vì model 163974 được thiết kế để giao tiếp thông qua ASi-3. Nếu hệ thống không sử dụng AS-Interface, cần xem xét các phiên bản CTM khác có giao diện và phương thức kết nối phù hợp.
Tiếp theo cần xác định yêu cầu về khóa cửa. Model 163974 sử dụng nguyên lý khóa khi có điện và mở khóa bằng lực lò xo khi nguồn cấp cho solenoid bị ngắt. Đây là cấu hình cần được xem xét kỹ trong trường hợp máy có yêu cầu đặc biệt về trạng thái khóa khi mất điện.
Yếu tố thứ ba là yêu cầu về mã hóa actuator. CTM-L2-AS1B-U-ZZ-SJ-P-163974 sử dụng mã hóa Unicode, trong đó actuator phải được teach-in với thiết bị. Khi đặt hàng, cần lựa chọn actuator tương thích vì actuator không nằm trong bộ công tắc tiêu chuẩn. EUCHNER cung cấp actuator dành riêng cho phiên bản CTM hygienic, chẳng hạn actuator dạng bi cứng mã 161643 và actuator dạng bi có cơ cấu đỡ mã 174746.
Cần kiểm tra thêm kích thước và kết cấu cửa máy để chọn loại actuator phù hợp. Các actuator được công bố có khả năng sử dụng cho bán kính cửa từ 150 mm, tuy nhiên cấu trúc thực tế của cửa, hướng mở và vị trí lắp đặt vẫn cần được kiểm tra trước khi chốt cấu hình.
Nếu thiết bị được lắp trong môi trường cần vệ sinh thường xuyên, phiên bản hygienic của CTM-L2-AS1B-U-ZZ-SJ-P-163974 là một ưu điểm đáng cân nhắc. Cấp bảo vệ IP65/IP67/IP69/IP69K cho phép thiết bị đáp ứng nhiều điều kiện môi trường công nghiệp khắc nghiệt hơn so với các loại công tắc cửa thông thường.
Ngoài ra, cần kiểm tra nguồn cấp ASi và nguồn phụ trợ. Thiết bị sử dụng ASi-3, điện áp ASi trong khoảng 26,5…31,6 V và nguồn phụ trợ 20,4…26,4 V, với giá trị danh định 24 V. Solenoid có chu kỳ làm việc 100%, trong khi dòng phụ trợ được công bố ở mức 650 mA. Những thông số này cần được tính toán khi thiết kế bộ nguồn và mạng AS-Interface.
Với các dự án tự động hóa mới, việc cung cấp đầy đủ thông tin về loại PLC, cấu hình ASi, số lượng cửa bảo vệ, kiểu cửa, bán kính cửa, môi trường lắp đặt và yêu cầu an toàn sẽ giúp lựa chọn đúng model và actuator ngay từ đầu. Điều này hạn chế tình trạng mua riêng công tắc nhưng thiếu actuator hoặc không tương thích với cấu trúc máy.
Liên hệ mua hàng CTM-L2-AS1B-U-ZZ-SJ-P 163974 EUCHNER Vietnam
CTM-L2-AS1B-U-ZZ-SJ-P 163974 EUCHNER Vietnam là giải pháp công tắc an toàn có khóa bảo vệ, mã hóa RFID Unicode và giao tiếp AS-Interface phù hợp cho nhiều hệ thống máy móc tự động hóa. Với thiết kế hygienic, cấp bảo vệ cao, kết nối M12 và khả năng tích hợp vào mạng ASi-3, sản phẩm có thể đáp ứng tốt các yêu cầu về giám sát cửa và bảo vệ quá trình trong môi trường công nghiệp.
Khi đặt hàng, khách hàng nên cung cấp đầy đủ mã sản phẩm, số lượng, loại cửa bảo vệ, actuator dự kiến sử dụng và cấu hình mạng điều khiển. Đội ngũ kỹ thuật có thể hỗ trợ kiểm tra cấu hình, lựa chọn actuator tương thích và tư vấn giải pháp kết nối phù hợp với hệ thống hiện có.
