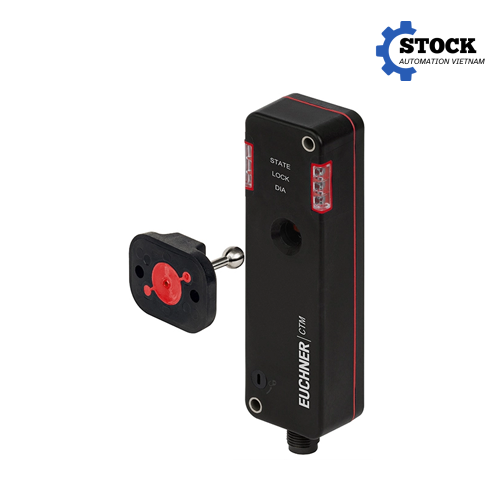

Giới thiệu sản phẩm CTM-L2-BR-M-ZZ-V15-P 173223 EUCHNER Vietnam
CTM-L2-BR-M-ZZ-V15-P 173223 EUCHNER Vietnam là công tắc an toàn có chức năng khóa bảo vệ, sử dụng công nghệ RFID Transponder của EUCHNER, được thiết kế để giám sát cửa bảo vệ, cửa máy và các khu vực nguy hiểm trong hệ thống máy móc tự động hóa công nghiệp. Đây là phiên bản thuộc dòng CTM-L2-BR, kết hợp chức năng nhận diện actuator không tiếp xúc với cơ cấu khóa cửa nhằm hạn chế việc mở cửa bảo vệ trong những điều kiện không được phép.
Mã CTM-L2-BR-M-ZZ-V15-P-173223 được cấu hình theo phiên bản Multicode, nguyên lý khóa theo dòng điện mở mạch và dành cho các ứng dụng khóa bảo vệ phục vụ mục đích bảo vệ quá trình. Sản phẩm được trang bị sẵn cáp kết nối PVC dài 15 m với đầu dây để hở, giúp thuận tiện khi đấu nối trực tiếp vào tủ điện, PLC an toàn hoặc hệ thống điều khiển máy. Phiên bản ZZ là thiết kế vệ sinh, phù hợp với những môi trường yêu cầu khả năng chống nước và vệ sinh thiết bị thường xuyên.
CTM-L2-BR-M-ZZ-V15-P-173223 không chỉ đóng vai trò như một công tắc cửa thông thường. Thiết bị có khả năng xác nhận trạng thái cửa thông qua công nghệ RFID và cung cấp hai ngõ ra bán dẫn an toàn. Khi được tích hợp đúng vào mạch an toàn của máy, thiết bị có thể hỗ trợ hệ thống điều khiển xác định cửa bảo vệ đã đóng và điều kiện khóa đã được đáp ứng trước khi cho phép máy hoạt động.
Một điểm cần lưu ý khi lựa chọn sản phẩm là actuator không nằm trong bộ sản phẩm này và cần được lựa chọn phù hợp với cấu hình lắp đặt. EUCHNER cũng cung cấp nhiều loại actuator khác nhau cho dòng CTM, do đó khi đặt hàng cần kiểm tra đầy đủ cấu hình thiết bị và actuator tương ứng.
Đặc điểm kỹ thuật nổi bật
CTM-L2-BR-M-ZZ-V15-P-173223 sử dụng công nghệ RFID Transponder để nhận diện actuator. Với cấu hình Multicode, thiết bị có mức mã hóa thấp, nghĩa là công tắc có thể nhận diện mọi actuator phù hợp với hệ thống thay vì chỉ chấp nhận một actuator được mã hóa riêng biệt. Điều này giúp đơn giản hóa quá trình thay thế và bảo trì trong những ứng dụng không yêu cầu mã hóa riêng cho từng cửa.
Thiết bị sử dụng nguyên lý khóa theo dòng điện mở mạch (open-circuit current principle). Khi cấp điện cho cuộn solenoid, cơ cấu khóa được kích hoạt; khi nguồn điện cấp cho cơ cấu khóa bị ngắt, khóa được nhả bằng lực lò xo. Đây là cấu hình phù hợp với các ứng dụng cần duy trì trạng thái khóa trong điều kiện hệ thống đang được cấp nguồn.
CTM-L2-BR-M-ZZ-V15-P-173223 được thiết kế cho guard locking for process protection, tức chức năng khóa bảo vệ quá trình. Nhà sản xuất lưu ý cấu hình này không có chức năng giám sát an toàn trực tiếp trạng thái khóa bảo vệ. Do đó, khi thiết kế hệ thống an toàn, cần phân biệt rõ giữa giám sát vị trí cửa và giám sát trạng thái khóa, đồng thời lựa chọn cấu trúc mạch an toàn phù hợp với đánh giá rủi ro của máy.
Về tín hiệu, thiết bị có hai ngõ ra an toàn FO1A và FO1B dạng bán dẫn, có khả năng chống ngắn mạch. Điện áp ngõ ra HIGH nằm trong khoảng từ UB – 1,5 V đến UB, trong khi trạng thái LOW nằm trong khoảng 0 đến 1 V DC. Dòng chuyển mạch cho mỗi ngõ ra an toàn nằm trong khoảng 1 đến 150 mA. Ngõ ra OD/C đảm nhiệm chức năng giám sát vị trí cửa hoặc giao tiếp, với dòng chuyển mạch 1 đến 50 mA.
Nguồn cung cấp của thiết bị là 24 V DC, cho phép sai số ±15%, với yêu cầu nguồn được ổn áp, bảo vệ ngược cực và có độ gợn dư nhỏ hơn 5%. Dòng tiêu thụ tối đa của thiết bị tại điện áp 24 V DC là khoảng 500 mA. Công suất tiêu thụ tại tần số chuyển mạch tối đa khoảng 3 W.
Một đặc điểm đáng chú ý của phiên bản V15-P là thiết bị được cung cấp với cáp PVC dài 15 m, đầu dây để hở. Cấu hình này đặc biệt thuận tiện đối với những máy có khoảng cách lớn giữa vị trí công tắc cửa và tủ điều khiển. Người lắp đặt có thể đấu trực tiếp các dây tín hiệu vào terminal, module I/O hoặc bộ điều khiển an toàn mà không phải mua thêm một đoạn cáp kết nối riêng tương ứng.
Về cơ khí, CTM-L2-BR-M-ZZ-V15-P-173223 có lực tác động khoảng 35 N, lực rút actuator khoảng 30 N và lực giữ khoảng 15 N. Lực khóa tối đa Fmax đạt 1.300 N, trong khi lực khóa được tính toán FZh là 1.000 N. Đây là thông số quan trọng khi thiết kế cửa bảo vệ, bởi lực khóa thực tế phải được xem xét cùng với kết cấu cửa, hướng lắp đặt, rung động và các lực cơ học phát sinh trong quá trình máy vận hành.
Thiết bị có tuổi thọ cơ khí khoảng 1.000.000 chu kỳ, tốc độ tiếp cận actuator tối đa 20 m/phút và tần số chuyển mạch tối đa 0,25 Hz. Độ trễ sẵn sàng khoảng 5,5 giây. Khoảng vượt hành trình được công bố là 2 mm.
Phiên bản ZZ là phiên bản vệ sinh (hygienic version), sử dụng vỏ công tắc bằng thermoplastic gia cường, gioăng FKM và vật liệu encapsulation Technomelt PA6208 màu đen. Cáp sử dụng vỏ PVC. Cấp bảo vệ đạt IP65, IP67, IP69 và IP69K, giúp thiết bị phù hợp với các môi trường có yêu cầu cao về khả năng chống bụi, nước và vệ sinh thiết bị. Nhiệt độ môi trường làm việc được công bố trong khoảng -20 đến 60 °C tại nguồn 24 V DC.
Về đặc tính an toàn, chức năng giám sát vị trí cửa đạt PL e, Category 4 theo EN ISO 13849-1, với giá trị PFHd được EUCHNER công bố là 4,11 × 10⁻⁹ và thời gian nhiệm vụ 20 năm. Khi tích hợp vào hệ thống máy, các thông số này vẫn phải được đánh giá cùng với toàn bộ kiến trúc mạch an toàn và các thiết bị liên quan, không nên xem riêng công tắc là toàn bộ hệ thống an toàn.
Ưu điểm khi sử dụng CTM-L2-BR-M-ZZ-V15-P 173223 EUCHNER Vietnam
Ưu điểm đầu tiên của CTM-L2-BR-M-ZZ-V15-P 173223 EUCHNER Vietnam là khả năng kết hợp nhiều chức năng trong một thiết bị có kích thước nhỏ gọn. Thay vì sử dụng riêng công tắc giám sát cửa, cơ cấu khóa và thiết bị nhận diện actuator, CTM-L2-BR tích hợp công nghệ RFID cùng chức năng khóa bảo vệ trong một cụm thiết bị.
Công nghệ RFID giúp giảm sự phụ thuộc vào tiếp điểm cơ khí truyền thống. Việc nhận diện actuator không yêu cầu tiếp xúc điện trực tiếp giữa hai bộ phận, từ đó giảm các vấn đề liên quan đến mài mòn tiếp điểm trong quá trình vận hành. Đối với các dây chuyền tự động hóa hoạt động liên tục, đây là một lợi thế đáng kể trong việc duy trì độ ổn định của hệ thống.
Cấu hình Multicode cũng giúp việc thay thế actuator thuận tiện hơn trong quá trình bảo trì. Khi actuator phù hợp được đưa vào vùng nhận diện, công tắc có thể nhận diện actuator mà không cần thực hiện quy trình ghép mã riêng như những cấu hình Unicode.
Một ưu điểm khác của CTM-L2-BR-M-ZZ-V15-P-173223 là khả năng làm việc trong môi trường cần vệ sinh thường xuyên. Cấp bảo vệ IP65/IP67/IP69/IP69K và cấu hình hygienic giúp sản phẩm phù hợp hơn với các khu vực sản xuất có yêu cầu vệ sinh thiết bị bằng nước hoặc phương pháp làm sạch tương ứng.
Cáp PVC dài 15 m đi kèm cũng giúp giảm số lượng linh kiện cần chuẩn bị khi triển khai. Đối với các máy có tủ điện đặt cách xa cửa bảo vệ, chiều dài cáp này giúp kỹ thuật viên có thêm không gian để bố trí đường dây và đấu nối về hệ thống điều khiển.
Ngoài ra, hai ngõ ra an toàn FO1A và FO1B giúp thiết bị có thể được tích hợp vào kiến trúc mạch an toàn của máy. Khi được thiết kế đúng, hệ thống có thể sử dụng tín hiệu từ công tắc để ngăn máy vận hành khi điều kiện cửa bảo vệ không đáp ứng yêu cầu an toàn.
Ứng dụng thực tế
CTM-L2-BR-M-ZZ-V15-P-173223 được sử dụng chủ yếu trong các hệ thống máy móc tự động hóa có cửa hoặc nắp bảo vệ cần được giám sát và khóa trong quá trình vận hành.
Một ứng dụng phổ biến là máy đóng gói và dây chuyền sản xuất tự động. Các khu vực có robot, cơ cấu truyền động, dao cắt, băng tải hoặc cơ cấu chuyển động tốc độ cao thường được bao quanh bằng hàng rào và cửa bảo vệ. Công tắc CTM-L2-BR có thể được lắp tại cửa để xác nhận trạng thái cửa và kiểm soát điều kiện cho phép máy hoạt động.
Trong ngành thực phẩm và đồ uống, phiên bản hygienic có lợi thế khi thiết bị được lắp tại các khu vực cần vệ sinh thường xuyên. Khả năng chống nước ở cấp độ cao giúp giảm rủi ro do môi trường vệ sinh gây ảnh hưởng đến thiết bị, với điều kiện quá trình vệ sinh và hóa chất sử dụng nằm trong giới hạn được nhà sản xuất cho phép.
Sản phẩm cũng có thể được sử dụng trên máy gia công cơ khí, máy CNC, máy tự động lắp ráp và các cell robot. Tại những vị trí người vận hành cần mở cửa để bảo trì, nạp vật liệu hoặc xử lý sự cố, công tắc an toàn có thể cung cấp tín hiệu về trạng thái cửa cho hệ thống điều khiển.
Trong các cell robot công nghiệp, việc kiểm soát cửa bảo vệ là một phần quan trọng trong thiết kế hệ thống an toàn. Khi cửa mở, tín hiệu từ thiết bị có thể được đưa vào mạch điều khiển an toàn để thực hiện trình tự dừng phù hợp với đánh giá rủi ro của máy.
Đối với máy chế biến và thiết bị sản xuất trong môi trường có yêu cầu vệ sinh cao, cấu hình ZZ của CTM-L2-BR-M-ZZ-V15-P-173223 là một lựa chọn đáng xem xét khi thiết kế cần đồng thời đáp ứng yêu cầu giám sát cửa và khả năng chống tác động của môi trường.
Tuy nhiên, việc lựa chọn công tắc an toàn không nên chỉ dựa trên điện áp hoặc kích thước thiết bị. Người thiết kế cần xem xét loại cửa, hướng mở, lực tác động, lực khóa yêu cầu, khoảng cách giữa công tắc và actuator, tốc độ tiếp cận, phương án đấu nối và cấp độ an toàn cần đạt của toàn bộ máy.
Hướng dẫn lựa chọn model CTM-L2-BR-M-ZZ-V15-P 173223 EUCHNER Vietnam
Khi lựa chọn CTM-L2-BR-M-ZZ-V15-P 173223 EUCHNER Vietnam, trước tiên cần xác định mục đích sử dụng là giám sát cửa bảo vệ kết hợp khóa phục vụ bảo vệ quá trình. Model 173223 thuộc cấu hình CTM-L2-BR sử dụng nguyên lý khóa theo dòng điện mở mạch và không có chức năng giám sát an toàn trạng thái khóa. Vì vậy, cần kiểm tra yêu cầu của hệ thống trước khi thay thế một model khác hoặc dùng thiết bị này cho một ứng dụng mới.
Tiếp theo, cần xác định yêu cầu về công nghệ mã hóa actuator. Model 173223 sử dụng Multicode. Đây là lựa chọn phù hợp khi ứng dụng không yêu cầu mỗi công tắc phải nhận diện một actuator được mã hóa riêng. Nếu máy yêu cầu mức mã hóa cao hơn, cần xem xét các phiên bản Unicode phù hợp trong dòng sản phẩm EUCHNER.
Yếu tố tiếp theo là kiểu kết nối. CTM-L2-BR-M-ZZ-V15-P-173223 sử dụng cáp PVC dài 15 m và đầu dây để hở. Nếu tủ điều khiển ở gần vị trí cửa và doanh nghiệp muốn sử dụng đầu nối M12 để dễ tháo lắp, có thể xem xét phiên bản CTM-L2-BR có kết nối M12 tương ứng. EUCHNER hiện có các cấu hình CTM-L2-BR khác sử dụng đầu nối M12 8 chân, trong đó có model 167789 là phiên bản hygienic với cấu hình gần với 173223 nhưng khác kiểu kết nối.
Tiếp đến cần kiểm tra môi trường lắp đặt. Nếu thiết bị được sử dụng trong khu vực có nước, bụi hoặc yêu cầu vệ sinh thường xuyên, phiên bản hygienic ZZ với cấp bảo vệ IP65/IP67/IP69/IP69K là điểm cần ưu tiên xem xét. Nếu môi trường không có yêu cầu tương tự, có thể lựa chọn cấu hình khác trong dòng CTM-L2-BR để tối ưu chi phí và phương án kết nối.
Chiều dài dây cũng cần được kiểm tra trước khi đặt hàng. Mã V15-P tương ứng với cấu hình cáp kết nối PVC dài 15 m, đầu dây để hở. Đây là lựa chọn phù hợp khi khoảng cách từ cửa bảo vệ đến tủ điều khiển tương đối lớn. Nếu chiều dài 15 m không phù hợp với hệ thống, nên kiểm tra các mã EUCHNER khác có chiều dài cáp hoặc kiểu kết nối phù hợp thay vì tự ý nối dài dây mà không đánh giá ảnh hưởng đến hệ thống.
Cuối cùng, cần kiểm tra actuator. CTM-L2-BR-M-ZZ-V15-P-173223 không bao gồm actuator, vì vậy khi lập báo giá hoặc đặt hàng cần xác định actuator tương ứng. Việc chọn đúng actuator giúp đảm bảo quá trình lắp đặt, nhận diện RFID và cơ cấu khóa hoạt động đúng theo thiết kế của nhà sản xuất.
Đối với dự án thay thế thiết bị đang sử dụng, nên cung cấp cho đơn vị kỹ thuật mã EUCHNER hiện tại, hình ảnh thiết bị, loại actuator, kiểu đầu nối, chiều dài dây, điện áp điều khiển và sơ đồ đấu dây nếu có. Những thông tin này giúp xác định chính xác model thay thế, hạn chế tình trạng mua đúng dòng nhưng sai cấu hình.
Liên hệ mua hàng
CTM-L2-BR-M-ZZ-V15-P 173223 EUCHNER Vietnam là lựa chọn phù hợp cho các hệ thống máy tự động hóa cần giám sát cửa bảo vệ kết hợp chức năng khóa, đặc biệt trong những ứng dụng yêu cầu thiết kế hygienic và khả năng chống nước ở mức cao. Sản phẩm sử dụng công nghệ RFID Multicode, nguồn 24 V DC, hai ngõ ra an toàn và cáp PVC dài 15 m với đầu dây để hở, giúp thuận tiện khi tích hợp vào hệ thống điều khiển máy.
Khi lựa chọn CTM-L2-BR-M-ZZ-V15-P 173223 EUCHNER Vietnam, khách hàng nên cung cấp đầy đủ thông tin về máy, cửa bảo vệ, actuator, môi trường lắp đặt và phương án đấu nối để được kiểm tra chính xác cấu hình trước khi đặt hàng.
