Giới thiệu sản phẩm CTM-LBI-BR-M-ZZ-SA-P 168651 EUCHNER Vietnam

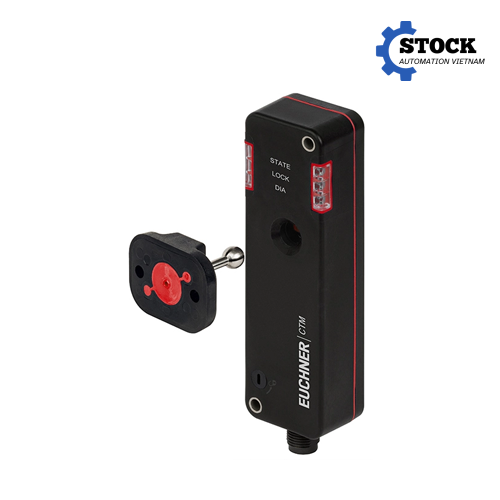

CTM-LBI-BR-M-ZZ-SA-P 168651 EUCHNER Vietnam là công tắc an toàn có khóa bảo vệ thuộc dòng CTM của EUCHNER, được thiết kế để giám sát và kiểm soát các cửa bảo vệ, cửa máy hoặc cơ cấu che chắn trong hệ thống máy tự động hóa công nghiệp. Thiết bị kết hợp công nghệ nhận dạng RFID với cơ cấu khóa bảo vệ BiState, giúp kiểm soát trạng thái cửa đồng thời duy trì điều kiện an toàn trong quá trình máy vận hành.
Mã sản phẩm 168651 sử dụng phương thức nhận dạng Multicode, cho phép công tắc nhận biết các actuator phù hợp mà không yêu cầu mã hóa riêng từng actuator. Đây là giải pháp phù hợp cho các hệ thống cần triển khai nhiều cửa bảo vệ trên máy nhưng vẫn muốn đơn giản hóa quá trình lựa chọn và thay thế actuator.
Một điểm đáng chú ý của CTM-LBI-BR-M-ZZ-SA-P 168651 là phiên bản hygienic, được thiết kế với khả năng bảo vệ cao và vật liệu làm kín phù hợp với môi trường yêu cầu vệ sinh. Thiết bị đạt cấp bảo vệ IP65, IP67, IP69 và IP69K, nhờ đó có thể đáp ứng các điều kiện làm việc có bụi, nước hoặc quá trình vệ sinh bằng phương pháp phun rửa áp lực cao.
Thiết bị sử dụng đầu nối M12 8 chân, nguồn điện vận hành 24 V DC và tích hợp hai kênh đầu ra an toàn FO1A/FO1B. Ngoài chức năng giám sát an toàn, CTM-LBI-BR-M-ZZ-SA-P 168651 còn có ngõ ra OD/C phục vụ giám sát vị trí cửa hoặc giao tiếp với hệ thống chẩn đoán phù hợp.
Với thiết kế nhỏ gọn, khả năng khóa cửa bảo vệ và cấu trúc phù hợp cho môi trường vệ sinh công nghiệp, CTM-LBI-BR-M-ZZ-SA-P 168651 là lựa chọn đáng cân nhắc cho các máy tự động, dây chuyền sản xuất và hệ thống có yêu cầu kiểm soát truy cập vào khu vực nguy hiểm.
Đặc điểm kỹ thuật nổi bật
CTM-LBI-BR-M-ZZ-SA-P 168651 thuộc nhóm công tắc an toàn có khóa bảo vệ và sử dụng công nghệ RFID để nhận dạng actuator. Các thông số quan trọng của thiết bị gồm:
| Thông số | Giá trị |
|---|---|
| Thương hiệu | EUCHNER |
| Model | CTM-LBI-BR-M-ZZ-SA-P |
| Order No. | 168651 |
| Loại thiết bị | Safety switch with guard locking |
| Công nghệ nhận dạng | RFID |
| Kiểu mã hóa | Multicode |
| Kiểu khóa | BiState |
| Phiên bản | Hygienic |
| Kết nối | M12, 8-pin |
| Điện áp hoạt động | 24 V DC |
| Dòng tiêu thụ tối đa | 500 mA tại 24 V DC |
| Công suất tiêu thụ | Tối đa khoảng 3 W |
| Lực tác động | 35 N |
| Lực kéo actuator | 30 N |
| Lực giữ | 15 N |
| Lực khóa tối đa Fmax | 1.300 N |
| Lực khóa đảm bảo FZh | 1.000 N |
| Cấp bảo vệ | IP65 / IP67 / IP69 / IP69K |
| Nhiệt độ môi trường | -20 đến +60 °C tại 24 V DC |
| Nhiệt độ lưu trữ | -25 đến +70 °C |
| Tuổi thọ cơ khí | 1.000.000 chu kỳ |
| Tần số đóng cắt tối đa | 0,25 Hz |
| Tốc độ tiếp cận actuator | Tối đa 20 m/phút |
| Vật liệu vỏ | Nhựa nhiệt dẻo gia cường |
| Vật liệu gioăng | Cao su fluorinated FKM |
| Điện áp cách điện định mức Ui | 50 V |
| Điện áp xung định mức Uimp | 0,5 kV |
Nguồn cấp của thiết bị là 24 V DC, với khả năng bảo vệ chống đảo cực. EUCHNER yêu cầu nguồn có dạng PELV, điện áp được điều chỉnh và độ gợn dư nhỏ hơn 5%. Hai đầu ra an toàn FO1A và FO1B có dòng chuyển mạch từ 1 đến 150 mA cho mỗi kênh.
Kết nối M12 8 chân giúp thiết bị thuận tiện khi tích hợp vào hệ thống điều khiển. Các chân chính bao gồm FI1A và FI1B cho đầu vào cho phép của hai kênh, FO1A và FO1B cho hai đầu ra an toàn, OD/C cho giám sát vị trí cửa hoặc giao tiếp, UB/0VUB cho nguồn và IMP cho điều khiển cơ cấu khóa điện từ.
Cơ cấu BiState là một đặc điểm quan trọng của CTM-LBI-BR-M-ZZ-SA-P 168651. Thiết kế này giúp ngăn việc vô tình kích hoạt khóa khi cửa bảo vệ đang mở trong trường hợp mất điện hoặc máy bị tắt, đồng thời ngăn khóa bảo vệ đã được kích hoạt tự động bị nhả khi xảy ra mất điện. Điều này đặc biệt có ý nghĩa trong các ứng dụng mà việc kiểm soát trạng thái khóa cửa cần được duy trì theo nguyên tắc an toàn xác định.
Thiết bị đạt PL d, Category 3, SIL 2 đối với chức năng điều khiển khóa bảo vệ và đạt PL e, Category 4, SIL 3 đối với chức năng giám sát khóa bảo vệ theo các giá trị đặc tính được EUCHNER công bố. PFHd tương ứng là 1,03 × 10⁻⁷ đối với điều khiển khóa và 4,11 × 10⁻⁹ đối với giám sát khóa. Thời gian nhiệm vụ được công bố là 20 năm.
Một lưu ý quan trọng khi đặt hàng là actuator không được đi kèm trong mã 168651. Actuator phải được lựa chọn phù hợp với kiểu cửa và bán kính cửa của máy. EUCHNER cung cấp các actuator dành cho phiên bản CTM hygienic, trong đó có các lựa chọn actuator dạng bi cứng hoặc actuator có cơ cấu đỡ nổi.
Ưu điểm khi sử dụng CTM-LBI-BR-M-ZZ-SA-P 168651
Ưu điểm đầu tiên của CTM-LBI-BR-M-ZZ-SA-P 168651 là khả năng kết hợp giữa giám sát cửa bảo vệ và khóa cửa trong cùng một thiết bị. Thay vì sử dụng riêng công tắc cửa và cơ cấu khóa, thiết bị có thể đảm nhiệm đồng thời việc xác định trạng thái actuator, kiểm soát cửa và giám sát cơ cấu khóa.
Công nghệ RFID giúp tăng độ tin cậy trong việc nhận dạng actuator. Với cấu hình Multicode, thiết bị có mức mã hóa thấp và có khả năng nhận diện các actuator phù hợp. Điều này thuận tiện khi triển khai hoặc thay thế thiết bị trong các hệ thống máy có nhiều cửa bảo vệ tương tự.
Cơ cấu BiState mang lại lợi ích đáng kể trong các tình huống mất nguồn. Khi khóa đã được kích hoạt, trạng thái khóa không đơn giản bị giải phóng chỉ vì nguồn điện bị mất. Ngược lại, thiết kế cũng giúp hạn chế tình trạng người vận hành vô tình bị khóa bên trong khu vực bảo vệ khi cửa đang mở và nguồn điện bị ngắt.
Khả năng chống nước và chống bụi cao cũng là một điểm mạnh. Với cấp bảo vệ lên đến IP69K, CTM-LBI-BR-M-ZZ-SA-P 168651 phù hợp hơn với những dây chuyền thường xuyên vệ sinh thiết bị bằng nước hoặc phương pháp làm sạch áp lực cao. Vỏ bằng nhựa nhiệt dẻo gia cường kết hợp gioăng FKM giúp thiết bị đáp ứng tốt hơn các yêu cầu về độ bền môi trường.
Thiết bị cũng có tuổi thọ cơ khí lên đến 1 triệu chu kỳ, phù hợp cho các máy có cửa bảo vệ được đóng mở thường xuyên. Việc sử dụng đầu nối M12 8 chân giúp việc đấu nối trong tủ điều khiển hoặc hệ thống máy trở nên gọn gàng và thuận tiện hơn.
Ngoài ra, ngõ ra OD/C cho phép sử dụng thông tin về trạng thái cửa hoặc giao tiếp với hệ thống phù hợp, hỗ trợ việc giám sát và chẩn đoán trạng thái thiết bị. Đây là lợi thế khi thiết bị được tích hợp vào hệ thống tự động hóa có yêu cầu theo dõi tình trạng vận hành.
Ứng dụng thực tế
CTM-LBI-BR-M-ZZ-SA-P 168651 được sử dụng để bảo vệ các cửa, nắp hoặc khu vực truy cập vào vùng nguy hiểm của máy. Khi cửa bảo vệ được mở, hệ thống an toàn có thể nhận biết trạng thái và đưa ra tín hiệu phù hợp để kiểm soát máy theo thiết kế an toàn.
Trong dây chuyền tự động hóa, thiết bị có thể được lắp tại cửa bảo vệ của robot công nghiệp, máy gia công, máy đóng gói, máy lắp ráp hoặc các cell sản xuất tự động. Khi người vận hành cần tiếp cận khu vực bên trong, trạng thái cửa được giám sát thông qua công tắc an toàn thay vì chỉ sử dụng một công tắc vị trí thông thường.
Đối với các máy có chuyển động nguy hiểm còn tiếp tục tồn tại sau khi lệnh dừng được kích hoạt, chức năng guard locking có thể được sử dụng để duy trì cửa ở trạng thái khóa cho đến khi điều kiện an toàn phù hợp được đáp ứng. Đây là điểm khác biệt quan trọng giữa công tắc có khóa bảo vệ và công tắc cửa thông thường.
Phiên bản hygienic của CTM-LBI-BR-M-ZZ-SA-P 168651 đặc biệt phù hợp để xem xét trong các dây chuyền có yêu cầu vệ sinh cao. Ví dụ có thể kể đến máy chế biến thực phẩm, máy đóng gói thực phẩm, dây chuyền sản xuất đồ uống, thiết bị xử lý sản phẩm hoặc các hệ thống thường xuyên được vệ sinh bằng nước.
Với cấp bảo vệ IP69K, thiết bị có thể được sử dụng trong môi trường cần vệ sinh thường xuyên. Tuy nhiên, việc lựa chọn cuối cùng vẫn phải dựa trên điều kiện thực tế của máy, hóa chất vệ sinh, nhiệt độ, áp lực làm sạch và yêu cầu an toàn của toàn bộ hệ thống.
Trong hệ thống điều khiển, hai kênh an toàn FO1A và FO1B có thể được đưa vào mạch đánh giá an toàn phù hợp. Tùy cấu trúc máy, tín hiệu có thể được xử lý thông qua safety relay, safety controller hoặc hệ thống điều khiển an toàn tương thích.
Hướng dẫn lựa chọn model CTM-LBI-BR-M-ZZ-SA-P 168651
Khi lựa chọn CTM-LBI-BR-M-ZZ-SA-P 168651, cần kiểm tra đồng thời yêu cầu cơ khí, điện và chức năng an toàn của máy. Không nên chỉ dựa vào hình dáng hoặc số chân kết nối để xác định model thay thế.
Trước hết, cần xác định máy có yêu cầu guard locking hay chỉ cần giám sát trạng thái cửa. Nếu cửa bảo vệ cần được giữ khóa trong quá trình máy đang ở trạng thái nguy hiểm, phiên bản CTM có khóa bảo vệ sẽ phù hợp hơn công tắc cửa không khóa.
Tiếp theo cần kiểm tra yêu cầu về môi trường. Mã 168651 là phiên bản hygienic và có cấp bảo vệ IP65/IP67/IP69/IP69K. Đây là lựa chọn đáng cân nhắc cho máy thường xuyên tiếp xúc với nước hoặc quá trình vệ sinh. Nếu máy làm việc trong môi trường thông thường, có thể cần xem xét các model CTM khác để tránh lựa chọn cấu hình vượt quá nhu cầu.
Yếu tố tiếp theo là kiểu mã hóa actuator. CTM-LBI-BR-M-ZZ-SA-P 168651 sử dụng Multicode. EUCHNER cũng có các phiên bản Unicode với đặc tính mã hóa khác. Vì vậy, khi thay thế một thiết bị hiện hữu, cần kiểm tra chính xác model cũ và actuator đang sử dụng trước khi đặt hàng.
Đối với kết nối điện, CTM-LBI-BR-M-ZZ-SA-P 168651 sử dụng M12 8-pin. Hệ thống cần được thiết kế hoặc kiểm tra để đáp ứng nguồn 24 V DC và sơ đồ chân của thiết bị. Đặc biệt, cần phân biệt các chân nguồn, đầu vào cho phép, hai kênh đầu ra an toàn và đầu vào điều khiển solenoid.
Về cơ khí, cần kiểm tra vị trí lắp đặt, hướng tiếp cận actuator, bán kính cửa và hành trình cơ cấu. Actuator không nằm trong bộ thiết bị của mã 168651, vì vậy cần lựa chọn actuator tương thích riêng. Đây là phần rất quan trọng để tránh tình trạng mua đúng công tắc nhưng không thể lắp đặt hoặc không đạt điều kiện làm việc mong muốn.
Cuối cùng, cần xác định yêu cầu an toàn của toàn bộ máy. Các giá trị PL, Category, SIL và PFHd của công tắc không đồng nghĩa với việc toàn bộ máy tự động đạt cùng cấp độ an toàn. Việc đánh giá phải được thực hiện trên toàn bộ mạch chức năng an toàn, bao gồm công tắc, bộ điều khiển an toàn, cơ cấu chấp hành và các thiết bị liên quan.
Nếu khách hàng đang thay thế một công tắc EUCHNER hiện hữu hoặc cần chọn model CTM cho một máy mới, nên cung cấp model hiện tại, hình ảnh vị trí lắp đặt, loại cửa, actuator đang sử dụng, điện áp điều khiển và yêu cầu an toàn. Từ những thông tin này có thể xác định cấu hình phù hợp và tránh đặt nhầm model.
