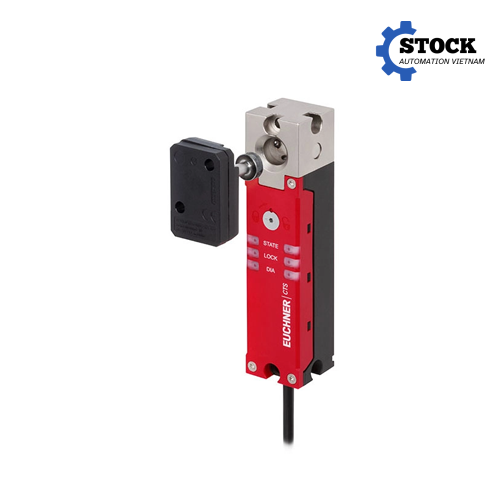

Giới thiệu sản phẩm CTS-C1-BP-CC-FLX-AP-VSA 169052 EUCHNER Vietnam
CTS-C1-BP-CC-FLX-AP-VSA 169052 EUCHNER Vietnam là công tắc an toàn có chức năng khóa bảo vệ, thuộc dòng CTS-C1-BP FlexFunction của EUCHNER. Đây là thiết bị được thiết kế để giám sát trạng thái cửa bảo vệ, cửa máy, nắp che hoặc các vị trí truy cập vào khu vực nguy hiểm của máy móc công nghiệp. Thiết bị sử dụng công nghệ mã hóa RFID cho bộ tác động, kết hợp với cơ cấu khóa bảo vệ và các đầu ra an toàn để đưa trạng thái của cửa bảo vệ về hệ thống điều khiển máy.
Điểm đáng chú ý của CTS-C1-BP-CC-FLX-AP-VSA 169052 là thiết kế FlexFunction. Trong quá trình đưa thiết bị vào vận hành, bộ tác động được sử dụng để cấu hình chức năng của công tắc. Tùy loại bộ tác động được lựa chọn, chức năng giám sát khóa bảo vệ có thể được kích hoạt hoặc không kích hoạt, đồng thời thiết bị có thể đánh giá mã của bộ tác động theo cấp độ mã hóa cao hoặc thấp. Điều này giúp một dòng công tắc có thể đáp ứng nhiều yêu cầu khác nhau trong thiết kế hệ thống bảo vệ máy.
Model 169052 sử dụng nguyên lý khóa Power to Unlock, tức khóa bằng lực lò xo và mở khóa bằng điện. Khi cơ cấu khóa chưa được cấp điện, cửa bảo vệ được giữ ở trạng thái khóa bằng lực cơ học của lò xo. Khi hệ thống cấp điện cho cuộn nam châm điện, cơ cấu khóa mới được giải phóng. Cách thức này phù hợp với những ứng dụng yêu cầu cửa bảo vệ tiếp tục được giữ khóa khi nguồn điều khiển bị mất.
CTS-C1-BP-CC-FLX-AP-VSA 169052 được cung cấp với cáp kết nối PVC dài 250 mm và đầu nối M12 8 chân. Bộ sản phẩm chính không bao gồm bộ tác động, vì vậy bộ tác động cần được lựa chọn phù hợp với cấu hình và yêu cầu lắp đặt của từng hệ thống.
Đặc điểm kỹ thuật nổi bật
CTS-C1-BP-CC-FLX-AP-VSA 169052 được phát triển cho các hệ thống bảo vệ máy cần đồng thời kiểm tra trạng thái cửa và kiểm soát việc mở cửa trong điều kiện máy còn nguy hiểm. Các thông số kỹ thuật chính của thiết bị gồm:
| Thông số | CTS-C1-BP-CC-FLX-AP-VSA 169052 |
|---|---|
| Hãng sản xuất | EUCHNER |
| Dòng sản phẩm | CTS-C1-BP FlexFunction |
| Mã đặt hàng | 169052 |
| Công nghệ nhận dạng | RFID |
| Nguyên lý khóa | Power to Unlock / khóa bằng lực lò xo |
| Điện áp hoạt động | 24 V DC |
| Dải điện áp | 24 V DC -15% … +20% |
| Điện áp cuộn khóa | 24 V DC -15% … +20% |
| Công suất tiêu thụ | 9 W |
| Đầu nối | M12, 8 chân |
| Chiều dài cáp | 0,25 m |
| Vật liệu đầu nắp công tắc | Kẽm đúc áp lực |
| Vật liệu thân công tắc | Nhựa nhiệt dẻo gia cường |
| Vật liệu cáp | PVC |
| Lực khóa tối đa Fmax | 5.000 N |
| Lực khóa đảm bảo FZh | 3.800 N |
| Tuổi thọ cơ khí | 1.000.000 chu kỳ |
| Cấp bảo vệ | IP65/IP67/IP69/IP69K |
| Nhiệt độ môi trường | -20 đến +55 °C |
| Tốc độ tiếp cận tối đa | 20 m/phút |
| Cấp an toàn điện | Class III |
| Định hướng lắp đặt | Có thể lắp theo mọi hướng |
Thiết bị sử dụng nguồn 24 V DC cho phần điện tử và cuộn khóa, với yêu cầu nguồn được điều chỉnh, bảo vệ đảo cực và độ gợn dư nhỏ hơn 5%. Đây là cấu hình nguồn phổ biến trong hệ thống điều khiển và tự động hóa công nghiệp, giúp CTS-C1-BP-CC-FLX-AP-VSA 169052 thuận tiện khi tích hợp với tủ điều khiển, PLC và các thiết bị an toàn khác.
Về kết nối, model 169052 sử dụng đầu nối M12 8 chân. Trong đó có các đầu nối dành cho nguồn điện tử, nguồn cuộn nam châm, hai kênh đầu ra an toàn FO1A và FO1B, cùng các đầu ra giám sát OX. Cấu trúc này cho phép thiết bị vừa thực hiện chức năng an toàn vừa cung cấp thông tin trạng thái cho hệ thống điều khiển.
Hai đầu ra FO1A và FO1B là các kênh đầu ra an toàn của thiết bị. Ngoài ra, OX1/C và OX2 có thể được sử dụng cho chức năng tín hiệu trạng thái hoặc giao tiếp tùy cấu hình của bộ tác động. Với model 169052, cấu hình FlexFunction quyết định cách sử dụng các tín hiệu giám sát tương ứng.
Một điểm quan trọng khác là lực khóa của thiết bị. CTS-C1-BP-CC-FLX-AP-VSA 169052 có lực khóa tối đa Fmax lên đến 5.000 N và lực khóa đảm bảo FZh 3.800 N. Đây là thông số cần đặc biệt quan tâm khi thiết kế cửa bảo vệ cho máy có cơ cấu chuyển động hoặc khu vực có mức nguy hiểm cao.
Thiết bị cũng đạt cấp bảo vệ IP65, IP67, IP69 và IP69K. Khả năng bảo vệ này giúp sản phẩm phù hợp với nhiều môi trường công nghiệp, bao gồm những vị trí có bụi, nước hoặc yêu cầu vệ sinh thiết bị bằng phương pháp phun rửa áp lực cao. Nhiệt độ môi trường làm việc tiêu chuẩn của thiết bị nằm trong khoảng -20 đến +55 °C.
CTS-C1-BP-CC-FLX-AP-VSA 169052 còn được trang bị cơ cấu mở khóa phụ ở cả mặt trước và phía sau. Trong trường hợp xảy ra sự cố như mất điện hoặc lỗi hệ thống, cơ cấu này cho phép nhân viên tiếp cận máy theo quy trình an toàn phù hợp để xử lý tình huống.
Ưu điểm khi sử dụng CTS-C1-BP-CC-FLX-AP-VSA 169052
Ưu điểm đầu tiên của CTS-C1-BP-CC-FLX-AP-VSA 169052 nằm ở khả năng kết hợp giữa nhận dạng RFID và chức năng khóa cửa bảo vệ. Thiết bị không chỉ kiểm tra sự hiện diện của bộ tác động mà còn có thể sử dụng thông tin mã hóa của bộ tác động để xác định đúng trạng thái bảo vệ. Điều này giúp nâng cao độ tin cậy của hệ thống giám sát cửa máy.
Thiết kế FlexFunction mang lại sự linh hoạt trong quá trình cấu hình. Thay vì phải sử dụng nhiều dòng công tắc khác nhau cho từng yêu cầu, người thiết kế có thể lựa chọn bộ tác động phù hợp để xác định chức năng của thiết bị. Tùy cấu hình, việc giám sát khóa bảo vệ có thể được bật hoặc tắt và cấp độ mã hóa có thể được lựa chọn theo yêu cầu của ứng dụng.
Nguyên lý Power to Unlock cũng là một lợi thế quan trọng trong các ứng dụng cần duy trì cửa ở trạng thái khóa khi mất nguồn. Cửa được khóa bằng lực lò xo và chỉ được mở khóa khi cuộn nam châm được cấp điện. Vì vậy, khi nguồn cấp cho cơ cấu mở khóa bị mất, cơ cấu bảo vệ không tự động chuyển sang trạng thái mở khóa.
Với lực khóa tối đa 5.000 N và lực khóa đảm bảo 3.800 N, CTS-C1-BP-CC-FLX-AP-VSA 169052 có khả năng đáp ứng các yêu cầu khóa cơ khí chắc chắn trên nhiều loại cửa bảo vệ máy. Tuổi thọ cơ khí đạt 1 triệu chu kỳ cũng giúp thiết bị phù hợp với dây chuyền sản xuất có tần suất đóng mở cửa bảo vệ cao.
Cấp bảo vệ IP65/IP67/IP69/IP69K giúp tăng khả năng thích nghi với môi trường công nghiệp. Đặc biệt, IP69K là một lợi thế đối với các máy móc thường xuyên được vệ sinh bằng nước áp lực cao, chẳng hạn trong một số dây chuyền sản xuất thực phẩm, đồ uống và các khu vực cần vệ sinh thiết bị thường xuyên.
Thiết bị có thể lắp đặt theo mọi hướng, giúp kỹ thuật viên dễ dàng bố trí công tắc trên nhiều kiểu kết cấu cửa bảo vệ khác nhau. Cáp PVC dài 250 mm với đầu nối M12 8 chân cũng giúp việc kết nối đến hệ thống điều khiển được thuận tiện hơn khi bố trí thiết bị trong tủ hoặc trên thân máy.
Ứng dụng thực tế
CTS-C1-BP-CC-FLX-AP-VSA 169052 được sử dụng chủ yếu trong các hệ thống an toàn máy móc, đặc biệt tại những vị trí cần kiểm soát cửa bảo vệ trước khi cho phép máy tiếp tục vận hành.
Trong dây chuyền tự động hóa, thiết bị có thể được lắp tại cửa bảo vệ của máy đóng gói, máy gia công, máy lắp ráp hoặc các cell robot. Khi cửa được đóng đúng vị trí và bộ tác động được nhận dạng, hệ thống có thể xác nhận trạng thái bảo vệ thông qua các tín hiệu an toàn. Nếu cửa bị mở hoặc trạng thái khóa không đáp ứng điều kiện cho phép, hệ thống điều khiển an toàn có thể đưa máy về trạng thái an toàn theo thiết kế.
Đối với robot công nghiệp, CTS-C1-BP-CC-FLX-AP-VSA 169052 có thể được sử dụng tại cửa ra vào của hàng rào bảo vệ robot. Khi robot đang hoạt động trong khu vực nguy hiểm, cơ cấu khóa giúp hạn chế việc mở cửa bảo vệ khi chưa đáp ứng các điều kiện an toàn cần thiết.
Trong máy CNC và máy gia công cơ khí, công tắc có thể được lắp tại cửa cabin hoặc cửa bảo vệ khu vực gia công. Việc kết hợp chức năng giám sát cửa và khóa bảo vệ giúp hạn chế khả năng người vận hành tiếp cận khu vực có chuyển động nguy hiểm trong thời gian máy đang hoạt động.
Thiết bị cũng có thể được ứng dụng trong các hệ thống máy tự động có cửa bảo vệ thường xuyên đóng mở. Tuổi thọ cơ khí cao và kết nối M12 giúp sản phẩm phù hợp với các hệ thống cần vận hành ổn định trong thời gian dài.
Trong các ứng dụng có yêu cầu vệ sinh cao, cấp bảo vệ IP69/IP69K là một điểm cần cân nhắc. Tuy nhiên, việc lựa chọn thiết bị cuối cùng vẫn cần dựa trên điều kiện môi trường thực tế, phương pháp vệ sinh, hóa chất sử dụng, nhiệt độ và yêu cầu an toàn của toàn bộ máy.
Hướng dẫn lựa chọn model CTS-C1-BP-CC-FLX-AP-VSA 169052
Khi lựa chọn CTS-C1-BP-CC-FLX-AP-VSA 169052, trước tiên cần xác định thiết bị có phù hợp với nguyên lý khóa yêu cầu của máy hay không. Model 169052 sử dụng nguyên lý Power to Unlock, trong đó cửa được giữ khóa bằng lực lò xo và được mở khóa bằng điện. Đây là lựa chọn phù hợp khi ứng dụng yêu cầu trạng thái khóa được duy trì khi mất nguồn cấp cho cuộn khóa.
Tiếp theo cần kiểm tra yêu cầu về bộ tác động. CTS-C1-BP-CC-FLX-AP-VSA 169052 không bao gồm bộ tác động trong cấu hình được cung cấp. Vì vậy, khi đặt hàng cần lựa chọn actuator tương thích với thiết bị và phù hợp với kiểu cửa, hướng lắp đặt cũng như khoảng cách cơ khí thực tế. Việc lựa chọn đúng actuator đặc biệt quan trọng vì bộ tác động tham gia vào quá trình nhận dạng RFID và cấu hình chức năng FlexFunction.
Cần xác định hệ thống điều khiển có yêu cầu đầu ra an toàn hay không. Model 169052 cung cấp hai kênh đầu ra an toàn FO1A và FO1B cùng các đầu ra giám sát OX. Khi tích hợp vào hệ thống máy, kỹ thuật viên cần kiểm tra sơ đồ đấu dây, nguồn 24 V DC và thiết bị điều khiển an toàn tương thích trước khi đưa vào vận hành.
Ngoài ra, cần kiểm tra điều kiện môi trường. Nếu thiết bị được lắp trong khu vực có bụi, nước, dầu hoặc thường xuyên vệ sinh bằng nước áp lực cao, cấp bảo vệ IP65/IP67/IP69/IP69K của sản phẩm là một lợi thế. Tuy nhiên, nhiệt độ làm việc cũng cần được kiểm tra, với dải tiêu chuẩn từ -20 đến +55 °C.
Đối với cửa bảo vệ có kích thước lớn hoặc chịu lực cơ học đáng kể, cần kiểm tra lực khóa yêu cầu so với Fmax 5.000 N và FZh 3.800 N của thiết bị. Không nên chỉ dựa vào lực khóa danh định mà cần xem xét cả kết cấu cửa, vị trí lắp công tắc, khả năng biến dạng cơ khí và các yêu cầu an toàn của máy.
Cuối cùng, khi thay thế một công tắc an toàn đang sử dụng, cần đối chiếu đầy đủ mã sản phẩm, loại actuator, nguyên lý khóa, sơ đồ chân, điện áp cấp và chức năng đầu ra. Không nên chỉ lựa chọn dựa trên hình dạng bên ngoài hoặc kích thước tương tự. Với các hệ thống an toàn máy, việc thay thế cần được đánh giá lại về mặt chức năng và khả năng đáp ứng yêu cầu an toàn của toàn bộ hệ thống.
CTS-C1-BP-CC-FLX-AP-VSA 169052 là lựa chọn đáng cân nhắc cho các hệ thống tự động hóa cần công tắc cửa an toàn có khóa bảo vệ, nhận dạng RFID, kết nối M12 và khả năng cấu hình FlexFunction. EUCHNER cũng cung cấp tài liệu kỹ thuật, hướng dẫn vận hành và các tài liệu chứng nhận liên quan cho model 169052, giúp kỹ thuật viên thuận tiện hơn trong quá trình thiết kế, lắp đặt và kiểm tra hệ thống.
