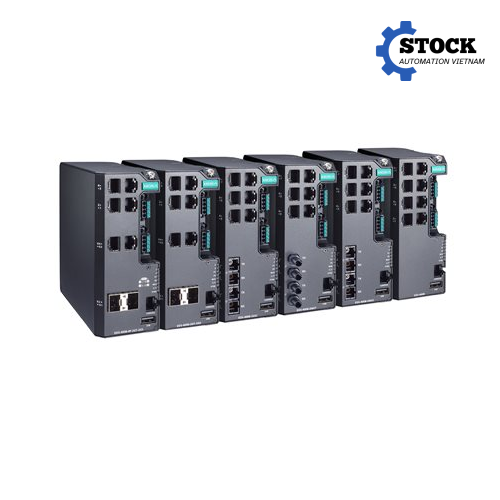

Giới thiệu sản phẩm EDS-4008 Moxa Vietnam
EDS-4008 Moxa Vietnam là dòng switch Ethernet công nghiệp có quản lý của Moxa, được thiết kế để xây dựng và duy trì hệ thống mạng Ethernet trong các môi trường công nghiệp yêu cầu độ ổn định, khả năng dự phòng và quản lý mạng chuyên nghiệp. Sản phẩm thuộc dòng EDS-4000, sử dụng thiết kế dạng công nghiệp nhỏ gọn, phù hợp lắp đặt trên tủ điện, tủ điều khiển và các hệ thống tự động hóa có không gian hạn chế.
Khác với switch Ethernet văn phòng thông thường, EDS-4008 được phát triển cho các hệ thống điều khiển và giám sát công nghiệp, nơi việc mất kết nối mạng có thể ảnh hưởng trực tiếp đến PLC, HMI, SCADA, máy chủ, camera giám sát hoặc các thiết bị điều khiển khác. Switch hỗ trợ nhiều cơ chế dự phòng mạng như Turbo Ring, Turbo Chain và RSTP/STP nhằm nâng cao tính liên tục của đường truyền. Theo tài liệu kỹ thuật của Moxa, công nghệ Turbo Ring và Turbo Chain có thời gian phục hồi dưới 20 ms trong cấu hình phù hợp, giúp giảm đáng kể thời gian gián đoạn khi xảy ra sự cố trên tuyến mạng.
Dòng EDS-4008 được phát triển với nhiều cấu hình khác nhau. Tùy model, thiết bị có thể sử dụng 8 cổng Ethernet 10/100BaseT(X), kết hợp cổng quang 100BaseFX, cổng uplink Gigabit hoặc các cổng PoE. Một số phiên bản hỗ trợ 4 cổng PoE theo các chuẩn IEEE 802.3af, 802.3at và 802.3bt, trong đó IEEE 802.3bt có thể cung cấp công suất lên đến 90 W cho mỗi cổng theo cấu hình được hỗ trợ.
Nhờ khả năng quản lý Layer 2, hỗ trợ VLAN, STP/RSTP, LACP, IGMP Snooping, SNMP và nhiều giao thức quản trị khác, EDS-4008 phù hợp cho các hệ thống tự động hóa nhà máy, dây chuyền sản xuất, hệ thống DCS, giám sát quá trình, giao thông thông minh và các mạng công nghiệp cần khả năng quản lý tập trung.
Đặc điểm kỹ thuật nổi bật
Một trong những điểm đáng chú ý của EDS-4008 là khả năng lựa chọn cấu hình cổng kết nối theo yêu cầu của từng hệ thống. Phiên bản cơ bản EDS-4008-LV/-HV/-T được trang bị 8 cổng 10/100BaseT(X) sử dụng đầu nối RJ45. Các cổng hỗ trợ tự động thương lượng tốc độ, chế độ Full/Half Duplex và Auto MDI/MDI-X, giúp đơn giản hóa quá trình đấu nối với thiết bị Ethernet khác.
Đối với những hệ thống cần truyền tín hiệu khoảng cách xa hoặc phải kết nối giữa các tủ điện, nhà xưởng và khu vực sản xuất khác nhau, EDS-4008 có các phiên bản tích hợp cổng quang 100BaseFX. Người dùng có thể lựa chọn phiên bản sử dụng đầu nối SC hoặc ST, single-mode hoặc multi-mode tùy model. Một số cấu hình single-mode có khoảng cách truyền điển hình lên đến 40 km, trong khi các cấu hình multi-mode có khoảng cách điển hình khoảng 4–5 km theo loại cáp và module quang sử dụng.
Ngoài các cổng Fast Ethernet, một số model EDS-4008-2GT-2GS được trang bị 2 cổng 10/100/1000BaseT(X) và 2 khe 100/1000BaseSFP. Đây là lựa chọn phù hợp khi hệ thống cần đường uplink tốc độ Gigabit để kết nối lên switch cấp cao hơn hoặc backbone của mạng nhà máy.
Dòng EDS-4008 cũng có phiên bản PoE. Các model EDS-4008-4P-2GT-2GS có 4 cổng PoE 10/100BaseT(X), cùng với 2 cổng Gigabit và 2 khe SFP. Tùy phiên bản, thiết bị hỗ trợ PoE, PoE+ hoặc PoE++ theo các chuẩn IEEE tương ứng. Với IEEE 802.3bt, công suất PoE có thể lên đến 90 W mỗi cổng, cho phép cấp nguồn trực tiếp cho các thiết bị Ethernet có công suất tương đối cao mà không cần sử dụng nguồn riêng tại vị trí thiết bị.
Về chức năng quản lý mạng, EDS-4008 hỗ trợ VLAN theo IEEE 802.1Q, Port Trunk với LACP theo IEEE 802.3ad, Spanning Tree Protocol, Rapid Spanning Tree Protocol, Class of Service, 802.1X Authentication và Flow Control. Các tính năng này cho phép kỹ sư xây dựng hệ thống mạng phân vùng, tạo đường truyền dự phòng, ưu tiên dữ liệu và kiểm soát thiết bị truy cập vào mạng.
Về quản trị, thiết bị hỗ trợ IPv4/IPv6, DHCP Server/Client, ARP, RARP, LLDP, Port Mirroring, SNMP v1/v2c/v3, RMON, HTTP/HTTPS, Telnet, Syslog và một số giao thức truyền tải, quản lý file như TFTP/SFTP. Đây là nền tảng cần thiết để kỹ sư có thể giám sát trạng thái mạng, kiểm tra lỗi và quản lý thiết bị từ xa thay vì phải kiểm tra trực tiếp từng switch tại tủ điện.
Về độ tin cậy, EDS-4008 hỗ trợ các công nghệ dự phòng mạng Turbo Ring, Turbo Chain và RSTP/STP. Khi một tuyến Ethernet bị mất kết nối, mạng có thể chuyển sang đường dự phòng theo cấu hình nhằm hạn chế thời gian mất truyền thông. Đây là tính năng đặc biệt quan trọng đối với mạng PLC, SCADA và các hệ thống điều khiển mà yêu cầu về tính liên tục của dữ liệu cao.
Bên cạnh đó, dòng EDS-4008 hiện được Moxa công bố đáp ứng các yêu cầu của IEC 62443-4-1 và IEC 62443-4-2 về an ninh mạng công nghiệp; các model EDS-(G)4000 được chứng nhận IEC 62443-4-2 Security Level 2. Điều này giúp sản phẩm phù hợp hơn với các dự án công nghiệp đang đặt yêu cầu cao về bảo mật mạng và quản lý thiết bị kết nối.
Thiết bị sử dụng dạng vỏ công nghiệp nhỏ gọn và được thiết kế để lắp đặt trong hệ thống tủ điện. Tùy model, nguồn cấp có thể khác nhau. Ví dụ EDS-4008-LV sử dụng nguồn DC với cấu hình phù hợp, trong khi EDS-4008-HV-T có phiên bản hỗ trợ nguồn 110/220 VAC/VDC và dải nhiệt độ vận hành -40 đến 75°C. Vì vậy, không nên chỉ dựa vào tên EDS-4008 khi lựa chọn thiết bị mà cần kiểm tra đầy đủ suffix của model.
Ưu điểm khi sử dụng EDS-4008 Moxa Vietnam
EDS-4008 Moxa Vietnam mang lại lợi thế rõ rệt khi được sử dụng trong hệ thống mạng công nghiệp thay cho switch Ethernet thương mại thông thường. Giá trị lớn nhất của thiết bị không chỉ nằm ở số lượng cổng mạng mà nằm ở khả năng duy trì kết nối, quản lý lưu lượng và kiểm soát mạng trong môi trường tự động hóa.
Đầu tiên là khả năng xây dựng mạng dự phòng. Trong một hệ thống nhà máy, việc một dây cáp mạng hoặc một switch bị lỗi có thể làm mất kết nối của nhiều thiết bị. Với Turbo Ring, Turbo Chain hoặc RSTP/STP, kỹ sư có thể thiết kế cấu trúc mạng có đường truyền dự phòng. Khi tuyến chính gặp sự cố, lưu lượng có thể được chuyển sang tuyến khác theo cấu hình đã thiết lập.
Thứ hai là khả năng quản lý mạng chuyên sâu. Thay vì chỉ thực hiện chức năng chuyển tiếp dữ liệu như switch không quản lý, EDS-4008 cho phép phân chia VLAN, giám sát lưu lượng, thiết lập ưu tiên dữ liệu, mirror port để phân tích gói tin và sử dụng SNMP để giám sát trạng thái thiết bị. Điều này giúp bộ phận tự động hóa và IT công nghiệp dễ dàng phát hiện sự cố hơn.
Thứ ba là khả năng kết hợp nhiều loại môi trường truyền dẫn. Tùy model, EDS-4008 có thể kết hợp cổng RJ45, cổng quang 100BaseFX, cổng Gigabit và SFP. Điều này giúp hệ thống có thể sử dụng cáp đồng trong phạm vi ngắn và cáp quang cho các tuyến đường dài hoặc khu vực có nhiễu điện từ cao.
Đối với các hệ thống cần cấp nguồn qua Ethernet, phiên bản PoE của EDS-4008 giúp giảm số lượng dây nguồn riêng. Camera IP, thiết bị mạng, thiết bị giám sát hoặc các thiết bị Ethernet tương thích PoE có thể nhận cả dữ liệu và nguồn điện thông qua cáp mạng theo chuẩn được hỗ trợ.
Một ưu điểm khác là thiết kế hướng đến các hệ thống công nghiệp có yêu cầu cao về độ tin cậy. Dòng sản phẩm hỗ trợ các phiên bản có dải nhiệt độ vận hành rộng và nhiều lựa chọn nguồn cấp, giúp kỹ sư dễ dàng lựa chọn model phù hợp với điều kiện lắp đặt thực tế.
Ứng dụng thực tế
EDS-4008 được sử dụng trong nhiều hệ thống mạng công nghiệp, đặc biệt những ứng dụng cần kết nối nhiều thiết bị Ethernet và yêu cầu khả năng quản lý hoặc dự phòng đường truyền.
Trong nhà máy sản xuất, thiết bị có thể được sử dụng để kết nối PLC, HMI, SCADA, máy tính kỹ thuật, remote I/O, biến tần, robot công nghiệp và các thiết bị Ethernet khác. Switch có thể đặt trong tủ điều khiển và đóng vai trò trung tâm kết nối giữa các thiết bị tại một khu vực sản xuất.
Đối với hệ thống DCS và process monitoring, EDS-4008 có thể được sử dụng để xây dựng mạng Ethernet phục vụ truyền dữ liệu giữa các bộ điều khiển, máy tính giám sát và thiết bị hiện trường. Khả năng dự phòng mạng giúp tăng độ tin cậy cho hệ thống khi triển khai các tuyến truyền thông quan trọng.
Trong hệ thống camera giám sát công nghiệp, các phiên bản PoE có thể được sử dụng để kết nối camera IP tương thích PoE. Việc truyền dữ liệu và cấp nguồn trên cùng tuyến cáp giúp giảm số lượng đường dây cần triển khai, đặc biệt tại các khu vực có nhiều camera.
Trong hệ thống giao thông thông minh ITS, EDS-4008 có thể đóng vai trò switch mạng tại các tủ điều khiển, điểm giám sát hoặc khu vực thiết bị hiện trường. Cổng quang ở một số phiên bản cho phép triển khai đường truyền giữa các vị trí cách xa nhau.
Đối với nhà máy có nhiều khu vực hoặc nhiều tủ điện phân tán, cổng quang và uplink Gigabit giúp kết nối các switch tầng dưới với hệ thống backbone. Khi khoảng cách giữa các tủ lớn hoặc môi trường có nhiễu điện từ mạnh, cáp quang là lựa chọn phù hợp để giảm ảnh hưởng của nhiễu điện và tạo cách ly điện giữa các khu vực.
EDS-4008 cũng phù hợp với các dự án nâng cấp mạng công nghiệp hiện hữu. Kỹ sư có thể lựa chọn model có số lượng cổng đồng, cổng quang, SFP hoặc Gigabit phù hợp với cấu trúc mạng hiện tại thay vì phải thay đổi toàn bộ hệ thống.
Hướng dẫn lựa chọn model EDS-4008 Moxa Vietnam
Khi lựa chọn EDS-4008 Moxa Vietnam, yếu tố đầu tiên cần xác định là số lượng và loại cổng Ethernet cần sử dụng. Nếu hệ thống chỉ cần các thiết bị 10/100 Mbps và không yêu cầu cổng quang hoặc Gigabit, phiên bản 8 cổng RJ45 như EDS-4008-LV/-HV/-T có thể là lựa chọn phù hợp.
Nếu cần truyền dữ liệu qua cáp quang, cần xác định rõ loại sợi quang và đầu nối. EDS-4008 có các phiên bản sử dụng 100BaseFX multi-mode với đầu nối SC hoặc ST, cũng như phiên bản single-mode SC. Việc lựa chọn cần căn cứ vào loại cáp quang đã triển khai, khoảng cách truyền và thiết bị ở đầu còn lại.
Nếu hệ thống yêu cầu uplink tốc độ cao, nên xem xét các model EDS-4008 có 2 cổng 10/100/1000BaseT(X) và 2 khe 100/1000BaseSFP. Đây là cấu hình phù hợp để kết nối mạng cấp máy hoặc mạng phân phối với backbone Gigabit.
Nếu cần cấp nguồn qua Ethernet, nên lựa chọn phiên bản EDS-4008 PoE. Đặc biệt, cần kiểm tra công suất tiêu thụ của thiết bị PoE trước khi chọn model. Không nên chỉ xác định rằng thiết bị có PoE mà bỏ qua chuẩn PoE và công suất cần thiết cho camera, access point hoặc thiết bị đầu cuối.
Nguồn cấp cũng là yếu tố cần kiểm tra trước khi đặt hàng. Moxa cung cấp các model với cấu hình nguồn khác nhau, bao gồm các phiên bản điện áp thấp DC và phiên bản điện áp cao AC/DC. Trong môi trường tủ điều khiển 24 VDC, cần chọn đúng phiên bản hỗ trợ nguồn tương ứng. Với hệ thống sử dụng nguồn AC hoặc yêu cầu dải nguồn đặc thù, cần đối chiếu chính xác datasheet của model.
Điều kiện nhiệt độ cũng cần được xem xét. Nếu thiết bị được lắp đặt trong nhà xưởng thông thường, điều kiện nhiệt độ có thể không quá khắc nghiệt. Tuy nhiên, với tủ điện ngoài trời, khu vực gần lò nhiệt, máy móc công suất lớn hoặc các vị trí có nhiệt độ môi trường cao/thấp, nên lựa chọn phiên bản có dải nhiệt độ phù hợp.
Cuối cùng, cần xác định yêu cầu về giao thức quản lý và bảo mật. Với mạng đơn giản, các chức năng quản lý cơ bản có thể đã đủ. Với hệ thống nhà máy quy mô lớn, nên xem xét VLAN, RSTP, LACP, SNMP, IGMP Snooping, 802.1X và các chức năng giám sát khác để đảm bảo switch đáp ứng đúng kiến trúc mạng.
Do EDS-4008 có nhiều biến thể, khách hàng nên cung cấp sơ đồ mạng, số lượng thiết bị, loại cáp, khoảng cách truyền, nguồn cấp và yêu cầu PoE nếu có. Đội ngũ kỹ thuật có thể dựa trên các thông tin này để xác định đúng mã sản phẩm thay vì lựa chọn chỉ theo tên dòng EDS-4008.
Liên hệ mua hàng
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cung cấp các giải pháp mạng công nghiệp Moxa cho hệ thống tự động hóa, điều khiển và giám sát. Khi mua EDS-4008 Moxa Vietnam, khách hàng được hỗ trợ xác định đúng model theo cấu hình thực tế, bao gồm số lượng cổng, loại cổng quang, Gigabit, SFP, PoE, nguồn cấp và điều kiện nhiệt độ vận hành.
Song Thành Công cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi theo nhu cầu dự án. Đối với các hệ thống cần thay thế switch hiện hữu hoặc thiết kế mạng công nghiệp mới, khách hàng có thể cung cấp model đang sử dụng, sơ đồ mạng hoặc yêu cầu kỹ thuật để được tư vấn cấu hình phù hợp.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Với khả năng quản lý mạng Layer 2, nhiều lựa chọn cổng kết nối, hỗ trợ mạng dự phòng, Gigabit, SFP và PoE tùy phiên bản, EDS-4008 Moxa Vietnam là lựa chọn phù hợp cho các hệ thống Ethernet công nghiệp cần độ tin cậy và khả năng quản lý cao. Việc lựa chọn đúng suffix model là yếu tố quan trọng để thiết bị đáp ứng chính xác yêu cầu về cổng mạng, nguồn cấp, truyền dẫn quang và điều kiện vận hành của từng dự án.
