Giới thiệu sản phẩm F-1100-10-D4-1221 Onicon Vietnam

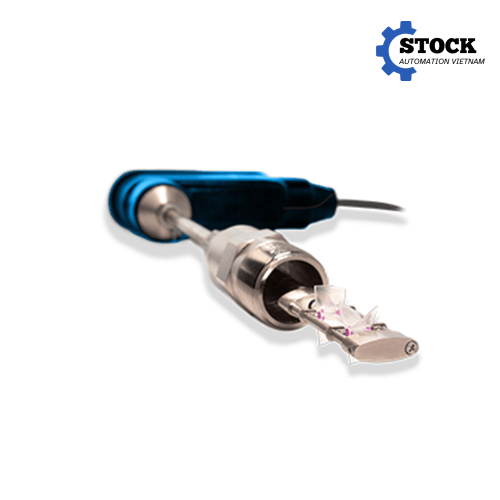

F-1100-10-D4-1221 Onicon Vietnam là thiết bị đo lưu lượng dạng tua-bin chèn, thuộc dòng F-1100 của ONICON, được thiết kế để đo lưu lượng chất lỏng trong đường ống công nghiệp và các hệ thống cơ điện. Đây là cấu hình single turbine insertion flow meter, trong đó cụm cảm biến tua-bin được đưa trực tiếp vào dòng chảy thông qua bộ kết nối trên đường ống. Thiết kế này cho phép sử dụng một thiết bị đo cho nhiều kích thước đường ống khác nhau, đồng thời thuận tiện cho việc lắp đặt, kiểm tra và bảo trì.
Dòng F-1100 của ONICON được sử dụng phổ biến trong các hệ thống nước lạnh, nước nóng, nước ngưng, nước cấp, nước xử lý và các vòng tuần hoàn chất lỏng phục vụ HVAC cũng như các ứng dụng công nghiệp. Với cấu hình F-1100-10-D4-1221, thiết bị có phạm vi kích thước đường ống từ 2,5 đến 16 inch, sử dụng thân phần tiếp xúc môi chất bằng đồng thau mạ nickel, vỏ điện tử NEMA 4 và cáp PVC dài 10 feet. Bộ kết nối quá trình sử dụng adapter ren 1 inch NPT dành cho môi chất ở mức nhiệt độ trung bình, tối đa khoảng 150°F, tương đương khoảng 65°C.
Một điểm đáng chú ý của F-1100-10-D4-1221 là thiết bị có thể cung cấp tín hiệu tần số và các tùy chọn tín hiệu phục vụ việc truyền dữ liệu lưu lượng đến thiết bị hiển thị, bộ điều khiển hoặc hệ thống quản lý tòa nhà. Theo cấu hình dòng F-1100, tín hiệu frequency có dạng xung vuông 0–15 VDC và tần số thay đổi theo lưu lượng. Các phiên bản F-1100 khác nhau có thể được cấu hình với đầu ra analog hoặc đầu ra xung định tỷ lệ, vì vậy cần xác nhận chính xác cấu hình khi đặt hàng.
F-1100-10-D4-1221 phù hợp với các dự án yêu cầu đo lưu lượng ổn định nhưng không muốn sử dụng đồng hồ đo dạng inline có kích thước lớn hoặc phải cắt, tháo và thay đổi toàn bộ đoạn đường ống. Với thiết kế insertion, cảm biến có thể được lắp tại một điểm trên đường ống và kết nối với hệ thống đo lường hiện hữu.
Đặc điểm kỹ thuật nổi bật
F-1100-10-D4-1221 sử dụng nguyên lý đo lưu lượng bằng tua-bin. Khi chất lỏng đi qua vùng cảm biến, dòng chảy làm quay cánh tua-bin. Tốc độ quay được cảm biến điện tử phát hiện và chuyển đổi thành tín hiệu tỷ lệ với tốc độ dòng chảy. Tín hiệu này sau đó có thể được đưa về thiết bị hiển thị hoặc hệ thống điều khiển để tính toán và giám sát lưu lượng.
Đây là cấu hình single turbine, tức thiết bị sử dụng một cụm tua-bin để xác định vận tốc dòng chảy. So với cấu hình dual turbine của dòng F-1200, F-1100 yêu cầu điều kiện dòng chảy phù hợp hơn tại vị trí lắp đặt. Vì vậy, việc lựa chọn vị trí lắp đặt và bảo đảm đoạn ống thẳng phù hợp là yếu tố quan trọng để đạt kết quả đo ổn định. ONICON cũng phát triển dòng F-1200 hai tua-bin nhằm giảm ảnh hưởng của hiện tượng xoáy dòng trong những hệ thống có điều kiện lắp đặt hạn chế.
Các thông số nổi bật của F-1100-10-D4-1221 gồm:
| Thông số | Đặc điểm |
|---|---|
| Model | F-1100-10-D4-1221 |
| Nhà sản xuất | ONICON |
| Loại thiết bị | Single turbine insertion flow meter |
| Nguyên lý | Đo lưu lượng bằng tua-bin |
| Kích thước đường ống | 2,5 – 16 inch |
| Vật liệu phần tiếp xúc môi chất | Đồng thau mạ nickel |
| Vỏ điện tử | NEMA 4, dạng weather-tight |
| Cáp kết nối | Cáp PVC jacket dài 10 feet |
| Đầu nối cáp | Pigtail với adapter conduit 1/2 inch |
| Kết nối quá trình | Adapter 1 inch NPT |
| Nhiệt độ môi chất | Tối đa khoảng 150°F, tương đương khoảng 65°C |
| Tín hiệu | Frequency, analog và scaled pulse tùy cấu hình |
| Nguồn cấp | Theo cấu hình thiết bị và hệ thống ONICON tương ứng |
Các thông số trên đặc biệt quan trọng khi lựa chọn thiết bị. Trong đó, kích thước đường ống, vật liệu đường ống, nhiệt độ môi chất và loại tín hiệu đầu ra cần được kiểm tra trước khi xác nhận model. Dữ liệu cấu hình F-1100-10-D4-1221 hiện được xác định cho đường ống 2,5–16 inch, vật liệu phần tiếp xúc môi chất là nickel-plated brass, vỏ NEMA 4, cáp PVC 10 feet và adapter quá trình 1 inch NPT cho môi chất nhiệt độ trung bình.
Về kết nối điện, các model F-1100 sử dụng nguồn 24 V với cấu hình dây dành cho nguồn cấp và tín hiệu frequency. Tín hiệu frequency của dòng F-1100 có dạng xung vuông 0–15 V peak và tần số đầu ra thay đổi theo lưu lượng. Đây là dạng tín hiệu phù hợp để đưa vào các thiết bị hiển thị hoặc bộ xử lý tín hiệu tương thích của ONICON.
Thiết kế vỏ điện tử NEMA 4 giúp thiết bị phù hợp với môi trường công nghiệp và các vị trí lắp đặt có khả năng tiếp xúc với nước hoặc điều kiện môi trường khắc nghiệt hơn so với môi trường trong nhà thông thường. Tuy nhiên, NEMA 4 không đồng nghĩa với khả năng sử dụng thiết bị trong mọi môi trường hóa chất hoặc khu vực nguy hiểm. Khi sử dụng trong môi trường đặc biệt, cần kiểm tra riêng yêu cầu về vật liệu, nhiệt độ, áp suất và chứng nhận khu vực nguy hiểm.
Ưu điểm khi sử dụng F-1100-10-D4-1221 Onicon Vietnam
Ưu điểm đầu tiên của F-1100-10-D4-1221 là thiết kế insertion. Thay vì phải sử dụng một đoạn đồng hồ inline có kích thước tương ứng với toàn bộ đường kính đường ống, cảm biến được đưa vào đường ống tại vị trí xác định. Điều này giúp giảm đáng kể kích thước thiết bị và thuận tiện hơn khi triển khai trên các đường ống lớn.
Thiết kế insertion cũng mang lại lợi thế trong công tác bảo trì. Với hệ thống được trang bị bộ hot-tap phù hợp, dòng F-1100 có thể được lắp đặt hoặc tháo ra mà không nhất thiết phải dừng toàn bộ hệ thống. Tài liệu hướng dẫn của ONICON cho biết F-1100 và F-1200 có thể được lắp đặt hoặc tháo khỏi hệ thống với áp suất hệ thống lên đến 400 psi khi sử dụng đúng phương pháp và phần cứng lắp đặt.
Một lợi thế khác là thiết bị có khả năng tích hợp với hệ thống điều khiển và giám sát. Tín hiệu frequency có thể được sử dụng để truyền thông tin tốc độ dòng đến thiết bị xử lý hoặc bộ hiển thị. Các cấu hình F-1100 khác có thể cung cấp tín hiệu 4–20 mA, 0–10 VDC hoặc scaled pulse tùy model. Điều này giúp dòng sản phẩm có tính linh hoạt cao khi triển khai trong hệ thống BMS, PLC hoặc các hệ thống quản lý năng lượng.
F-1100-10-D4-1221 cũng có cấu tạo tương đối gọn so với nhiều giải pháp đo inline cùng kích thước đường ống. Đối với các dự án cải tạo hệ thống HVAC hoặc hệ thống nước công nghiệp đang vận hành, đây là một lợi thế thực tế vì giảm nhu cầu thay đổi kết cấu đường ống.
Ngoài ra, phần thân tiếp xúc môi chất bằng đồng thau mạ nickel được lựa chọn cho cấu hình này, phù hợp với các ứng dụng chất lỏng sạch và không ăn mòn mạnh. Người thiết kế hệ thống vẫn cần kiểm tra tính tương thích vật liệu với môi chất thực tế trước khi đặt hàng, đặc biệt đối với nước có hóa chất xử lý, glycol hoặc các chất lỏng công nghệ.
Ứng dụng thực tế
F-1100-10-D4-1221 có thể được sử dụng trong nhiều hệ thống đo lưu lượng chất lỏng, đặc biệt là các ứng dụng liên quan đến HVAC và quản lý năng lượng.
Trong hệ thống HVAC, thiết bị có thể được sử dụng để đo lưu lượng nước lạnh trong vòng chilled water, nước nóng trong hệ thống heating water hoặc nước ngưng trong hệ thống condenser water. Dữ liệu lưu lượng có thể được kết hợp với nhiệt độ để phục vụ tính toán năng lượng nhiệt, đánh giá hiệu suất hệ thống và theo dõi tình trạng vận hành.
Đối với hệ thống làm mát công nghiệp, F-1100 có thể được sử dụng để giám sát lưu lượng nước tuần hoàn qua chiller, heat exchanger, cooling tower hoặc các thiết bị trao đổi nhiệt. Việc theo dõi lưu lượng liên tục giúp kỹ thuật viên phát hiện các tình trạng như lưu lượng thấp, tắc nghẽn đường ống, bơm hoạt động không đúng điều kiện hoặc sự thay đổi bất thường trong hệ thống.
Trong các hệ thống cấp và phân phối nước, thiết bị có thể được sử dụng để đo lưu lượng nước tại các tuyến ống chính hoặc nhánh. Với phạm vi đường ống 2,5–16 inch của cấu hình F-1100-10-D4-1221, model này phù hợp với nhiều hệ thống đường ống có kích thước trung bình và lớn.
Thiết bị cũng có thể được ứng dụng trong các hệ thống nước công nghệ, process cooling, nước ngưng và một số hệ thống chất lỏng khác khi môi chất đáp ứng yêu cầu của nguyên lý đo và vật liệu tiếp xúc. Dòng F-1100 được ONICON giới thiệu cho các ứng dụng như chilled water, hot water, condenser water, domestic water, process cooling, steam condensate và brine.
Một ứng dụng khác là kết hợp cảm biến lưu lượng với hệ thống quản lý tòa nhà BMS. Khi tín hiệu từ flow meter được đưa về bộ hiển thị hoặc bộ điều khiển phù hợp, người vận hành có thể theo dõi lưu lượng theo thời gian thực, phục vụ cân bằng hệ thống, kiểm soát năng lượng và đánh giá hiệu suất thiết bị.
Trong các dự án tự động hóa, F-1100 cũng có thể được tích hợp vào hệ thống điều khiển thông qua thiết bị nhận tín hiệu phù hợp. Tuy nhiên, cần kiểm tra loại tín hiệu của chính xác model trước khi đấu nối trực tiếp vào PLC hoặc bộ điều khiển, tránh trường hợp thiết bị điều khiển yêu cầu 4–20 mA nhưng flow meter lại được cấu hình theo dạng frequency output.
Hướng dẫn lựa chọn model F-1100-10-D4-1221
Việc lựa chọn F-1100-10-D4-1221 không nên chỉ dựa vào đường kính ống. Để xác định đúng cấu hình, cần kiểm tra đồng thời nhiều yếu tố của hệ thống.
Trước hết là kích thước đường ống. F-1100-10-D4-1221 được xác định cho phạm vi đường ống 2,5–16 inch. Nếu đường ống nhỏ hơn hoặc lớn hơn phạm vi này, cần chuyển sang cấu hình model khác phù hợp. Dòng F-1100 có nhiều cấu hình cho các phạm vi đường ống khác nhau nên việc cung cấp chính xác kích thước ống khi yêu cầu báo giá là rất cần thiết.
Tiếp theo là vật liệu đường ống. Khi lựa chọn insertion flow meter, vật liệu ống và điều kiện lắp đặt ảnh hưởng đến phương án lắp đặt, chiều sâu cảm biến và phần cứng đi kèm. Do đó, trước khi đặt hàng nên cung cấp thông tin về vật liệu đường ống, đường kính danh nghĩa hoặc đường kính thực tế và vị trí lắp đặt.
Nhiệt độ môi chất cũng cần được xác nhận. Cấu hình F-1100-10-D4-1221 sử dụng process adapter 1 inch NPT cho môi chất nhiệt độ trung bình, với giới hạn được công bố khoảng 150°F. Nếu hệ thống có nhiệt độ cao hơn, không nên tự động sử dụng model này mà cần chuyển sang cấu hình được thiết kế cho điều kiện nhiệt độ tương ứng.
Loại tín hiệu đầu ra là yếu tố rất quan trọng khi tích hợp với hệ thống tự động hóa. Nếu hệ thống hiện tại nhận tín hiệu frequency, cần xác nhận cấu hình tương ứng. Nếu PLC hoặc BMS yêu cầu 4–20 mA, cần lựa chọn phiên bản F-1100 có analog output phù hợp thay vì chỉ dựa trên tên dòng sản phẩm. ONICON cung cấp nhiều cấu hình F-1100, bao gồm frequency output, analog output, isolated analog output và scaled pulse output.
Cuối cùng là phương án lắp đặt. Cần xác định vị trí lắp, khoảng không gian xung quanh thiết bị, yêu cầu hot-tap và có cần bộ installation kit hay không. ONICON cung cấp các bộ phần cứng lắp đặt riêng cho dòng insertion flow meter. Việc lựa chọn đúng bộ lắp đặt giúp giảm rủi ro trong quá trình thi công và bảo đảm cảm biến được đặt đúng vị trí trong dòng chảy.
Đối với khách hàng chưa chắc chắn về model, nên cung cấp cho đơn vị phân phối các thông tin gồm: môi chất cần đo, nhiệt độ và áp suất vận hành, kích thước và vật liệu đường ống, lưu lượng nhỏ nhất và lớn nhất, vị trí lắp đặt, loại tín hiệu cần đưa về PLC/BMS và yêu cầu hiển thị tại chỗ. Từ các dữ liệu này, kỹ thuật viên có thể kiểm tra và xác nhận F-1100-10-D4-1221 có phù hợp hay cần chuyển sang model khác.
Liên hệ mua hàng
F-1100-10-D4-1221 Onicon Vietnam là lựa chọn phù hợp cho các hệ thống cần đo lưu lượng chất lỏng bằng công nghệ turbine insertion, đặc biệt trong HVAC, hệ thống nước lạnh/nước nóng, làm mát công nghiệp, xử lý nước và các ứng dụng quản lý năng lượng. Thiết kế insertion giúp giảm yêu cầu về kích thước thiết bị trên đường ống, trong khi các lựa chọn tín hiệu của dòng F-1100 tạo điều kiện thuận lợi cho việc tích hợp vào hệ thống điều khiển và giám sát.
Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cung cấp F-1100-10-D4-1221 cùng các thiết bị đo lưu lượng và tự động hóa công nghiệp. Công ty cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Khi yêu cầu báo giá F-1100-10-D4-1221, khách hàng nên cung cấp trước thông tin về ứng dụng, vị trí dự án, vật liệu và kích thước đường ống, nhiệt độ môi chất cũng như yêu cầu về tín hiệu đầu ra. Đây là những thông tin quan trọng để Song Thành Công kiểm tra cấu hình và tư vấn đúng thiết bị, phụ kiện lắp đặt cũng như phương án tích hợp.
Với cấu hình phù hợp và lắp đặt đúng kỹ thuật, F-1100-10-D4-1221 Onicon Vietnam có thể trở thành giải pháp đo lưu lượng đáng tin cậy cho các hệ thống tự động hóa, HVAC và quản lý năng lượng cần theo dõi lưu lượng liên tục.
