Giới thiệu sản phẩm F-1100-11-A1-1221 Onicon Vietnam

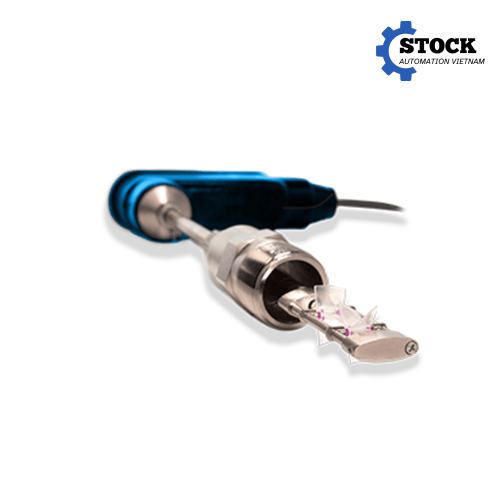

F-1100-11-A1-1221 Onicon Vietnam là thiết bị đo lưu lượng dạng tuabin chèn thuộc dòng F-1100 của ONICON, được thiết kế để đo và giám sát lưu lượng chất lỏng trong đường ống công nghiệp, hệ thống HVAC, cấp nước, làm mát và các hệ thống phân phối chất lỏng cần tín hiệu đo ổn định để đưa về hệ thống điều khiển.
Khác với đồng hồ lưu lượng kiểu inline phải lựa chọn kích thước thân đồng hồ tương ứng với đường kính đường ống, F-1100 sử dụng thiết kế insertion turbine flow meter. Cảm biến được đưa trực tiếp vào đường ống thông qua cụm kết nối quá trình, nhờ đó một dòng sản phẩm có thể đáp ứng nhiều kích thước đường ống khác nhau. Với cấu hình F-1100-11-A1-1221, thiết bị được xác định là loại single turbine insertion flow meter, sử dụng một cụm tuabin để cảm nhận vận tốc dòng chảy và chuyển đổi thành tín hiệu điện tương ứng với lưu lượng.
Model F-1100-11-A1-1221 được cấu hình với ba dạng tín hiệu đầu ra gồm frequency, isolated analog và scaled pulse dạng tiếp điểm khô. Đây là điểm đáng chú ý đối với các hệ thống tự động hóa vì thiết bị không chỉ phục vụ hiển thị hoặc giám sát cục bộ mà còn có thể truyền dữ liệu lưu lượng về PLC, bộ điều khiển, BMS, hệ thống quản lý năng lượng hoặc các thiết bị đo lường khác.
Thiết bị có cấu trúc vỏ điện tử đạt NEMA 4 dạng weather-tight enclosure, phần vật liệu tiếp xúc môi chất sử dụng đồng mạ niken (Ni-plated brass). Model được cấu hình với dây cáp PVC dài 10 ft, đầu dây dạng pigtail kết hợp đầu chuyển ống luồn dây 1/2 inch và process adapter 1 inch NPT cho môi trường nhiệt độ trung bình, với giới hạn nhiệt độ được công bố là không quá 150°F, tương đương khoảng 65,6°C.
Về phạm vi đường ống, F-1100-11-A1-1221 được cấu hình cho đường kính ống khoảng 1,25 đến 2,5 inch. Việc lựa chọn đúng kích thước đường ống, vị trí lắp đặt và điều kiện dòng chảy là yếu tố quan trọng để đảm bảo kết quả đo đạt yêu cầu của hệ thống.
Đặc điểm kỹ thuật nổi bật
F-1100-11-A1-1221 sử dụng nguyên lý đo lưu lượng bằng tuabin. Khi chất lỏng chảy qua vị trí cảm biến, dòng chảy làm quay cánh tuabin. Tốc độ quay của tuabin thay đổi theo vận tốc dòng chất lỏng và được hệ thống điện tử của thiết bị chuyển đổi thành tín hiệu đại diện cho lưu lượng.
Thiết kế tuabin khối lượng thấp của dòng F-1100 giúp cảm biến có khả năng phản hồi với sự thay đổi của dòng chảy, đồng thời hỗ trợ đo trong dải lưu lượng rộng. Tài liệu của ONICON cho biết dòng F-1100 được thiết kế cho các ứng dụng cần dữ liệu lưu lượng chính xác và yêu cầu đoạn ống thẳng đủ dài để hình thành biên dạng dòng chảy ổn định.
Các đặc điểm chính của model F-1100-11-A1-1221 gồm:
| Thông số | Đặc tính |
|---|---|
| Model | F-1100-11-A1-1221 |
| Hãng sản xuất | ONICON |
| Loại thiết bị | Đồng hồ đo lưu lượng tuabin kiểu chèn |
| Cấu hình tuabin | Single turbine |
| Kiểu lắp | Insertion |
| Đường kính đường ống | 1,25 – 2,5 inch |
| Ngõ ra | Frequency, isolated analog, scaled pulse |
| Ngõ ra analog | Analog cách ly |
| Ngõ ra xung tổng | Scaled pulse, dry contact |
| Vật liệu tiếp xúc môi chất | Đồng mạ niken |
| Vỏ điện tử | NEMA 4, weather-tight |
| Dây kết nối | Cáp PVC jacketed 10 ft, pigtail |
| Đầu chuyển ống luồn dây | 1/2 inch conduit adapter |
| Process adapter | 1 inch NPT |
| Nhiệt độ môi trường quá trình của cấu hình này | ≤150°F, khoảng 65,6°C |
Thông số cấu hình trên được xác nhận từ dữ liệu model F-1100-11-A1-1221 được công bố trong danh mục sản phẩm của Song Thành Công.
Một ưu điểm kỹ thuật quan trọng của F-1100 là khả năng cung cấp nhiều loại tín hiệu đầu ra. Phiên bản frequency sử dụng tín hiệu dạng xung vuông 0–15 VDC tỷ lệ với lưu lượng và có thể đạt tần số cao tùy điều kiện đo. Trong khi đó, các phiên bản analog của dòng F-1100 được thiết kế để cung cấp tín hiệu analog phục vụ việc truyền dữ liệu lưu lượng đến hệ thống điều khiển.
Riêng F-1100-11-A1-1221 sử dụng isolated analog output, tức phần tín hiệu analog được cách ly về điện. Cấu hình này có lợi trong các hệ thống điều khiển công nghiệp khi cần hạn chế ảnh hưởng của chênh lệch điện thế hoặc nhiễu điện giữa thiết bị đo và hệ thống nhận tín hiệu.
Ngoài tín hiệu frequency và analog, model còn có scaled pulse output dạng dry contact. Tín hiệu này phù hợp cho các ứng dụng cần đếm tổng lưu lượng. Giá trị quy đổi của xung được thiết lập theo cấu hình thiết bị và đơn vị thể tích mà hệ thống sử dụng. Vì vậy, F-1100-11-A1-1221 có thể được sử dụng không chỉ để theo dõi lưu lượng tức thời mà còn hỗ trợ bài toán tổng hợp lượng chất lỏng đã đi qua đường ống.
Cấu trúc insertion cũng mang lại lợi thế trong quá trình lắp đặt và bảo trì. Tài liệu hướng dẫn của ONICON cho biết dòng F-1100/F-1200 có thể được lắp đặt hoặc tháo khỏi hệ thống mà không nhất thiết phải dừng toàn bộ hệ thống, với điều kiện sử dụng đúng cấu hình van và quy trình lắp đặt của nhà sản xuất. Tài liệu cũng nêu khả năng thực hiện thao tác với áp suất hệ thống lên đến 400 psi trong điều kiện phù hợp.
Ưu điểm khi sử dụng F-1100-11-A1-1221 Onicon Vietnam
F-1100-11-A1-1221 mang lại lợi thế rõ rệt cho các hệ thống cần đo lưu lượng nhưng không muốn sử dụng một đồng hồ inline có kích thước thân lớn tương ứng với đường kính đường ống.
Thứ nhất, thiết kế insertion giúp giảm yêu cầu về kích thước thân thiết bị. Cảm biến được đưa vào đường ống tại vị trí được thiết kế sẵn, vì vậy giải pháp phù hợp với nhiều hệ thống đường ống có không gian lắp đặt hạn chế.
Thứ hai, model cung cấp nhiều dạng tín hiệu đầu ra. Frequency có thể sử dụng với các thiết bị ONICON như bộ hiển thị hoặc BTU meter; tín hiệu analog cách ly phù hợp với hệ thống điều khiển và giám sát; trong khi scaled pulse có thể sử dụng cho chức năng tổng lưu lượng. ONICON cũng thiết kế các phiên bản F-1100 khác nhau nhằm đáp ứng từng yêu cầu giao tiếp cụ thể của hệ thống.
Thứ ba, phần điện tử sử dụng enclosure đạt NEMA 4 weather-tight. Điều này giúp thiết bị phù hợp hơn với các khu vực kỹ thuật và môi trường có yêu cầu bảo vệ thiết bị điện tử khỏi tác động của môi trường bên ngoài.
Thứ tư, phần tiếp xúc môi chất của cấu hình F-1100-11-A1-1221 sử dụng đồng mạ niken. Việc lựa chọn vật liệu này cần được xem xét cùng với tính chất hóa học, nhiệt độ và điều kiện vận hành thực tế của môi chất trước khi đặt hàng. Với nước và các chất lỏng phù hợp với vật liệu thiết bị, cấu hình này đáp ứng tốt các ứng dụng đo lưu lượng thông dụng trong hệ thống cơ điện và công nghiệp.
Thứ năm, F-1100 là dòng thiết bị đã được ONICON phát triển chuyên biệt cho đo lưu lượng chất lỏng bằng tuabin. Các ứng dụng điển hình của dòng sản phẩm bao gồm nước lạnh, nước nóng, nước ngưng, nước sinh hoạt, nước làm mát quy trình và nước muối.
Ứng dụng thực tế
F-1100-11-A1-1221 có thể được sử dụng trong nhiều hệ thống mà việc xác định chính xác lưu lượng chất lỏng có ảnh hưởng trực tiếp đến hiệu suất vận hành.
Trong hệ thống HVAC, thiết bị có thể được sử dụng để giám sát lưu lượng nước lạnh hoặc nước nóng trong các vòng tuần hoàn. Dữ liệu lưu lượng có thể được đưa về BMS để theo dõi tình trạng vận hành của hệ thống, đánh giá hiệu suất trao đổi nhiệt và hỗ trợ quản lý năng lượng.
Trong hệ thống nước công nghiệp, F-1100 có thể được sử dụng để theo dõi lượng nước cấp cho từng khu vực hoặc từng công đoạn sản xuất. Khi kết hợp với bộ điều khiển hoặc hệ thống thu thập dữ liệu, lưu lượng có thể được ghi nhận liên tục để phục vụ quản lý tiêu thụ nước.
Trong hệ thống làm mát, thiết bị phù hợp để giám sát dòng nước đi qua chiller, heat exchanger, cooling system hoặc các vòng tuần hoàn nước công nghệ. Việc theo dõi lưu lượng giúp phát hiện những thay đổi bất thường do tắc nghẽn, van điều tiết, bơm hoặc sự thay đổi của điều kiện vận hành.
Trong hệ thống đo năng lượng, tín hiệu lưu lượng từ F-1100 có thể được kết hợp với cảm biến nhiệt độ và bộ BTU meter để tính toán năng lượng nhiệt trao đổi. ONICON liệt kê F-1100 là một trong những loại flow meter có thể sử dụng cho hệ thống đo năng lượng hydronic.
Trong hệ thống tự động hóa, các tín hiệu đầu ra của thiết bị có thể được đưa về PLC, bộ điều khiển hoặc hệ thống giám sát tùy theo cấu hình. Frequency phù hợp cho các thiết bị nhận tín hiệu xung; analog phục vụ truyền giá trị lưu lượng; còn scaled pulse phù hợp với các bài toán tổng lưu lượng.
Một điểm cần lưu ý là F-1100 là flow meter tuabin, do đó điều kiện dòng chảy tại vị trí lắp đặt có ảnh hưởng trực tiếp đến chất lượng phép đo. ONICON khuyến nghị F-1100 được sử dụng tại các vị trí có đủ đoạn ống thẳng để hình thành biên dạng dòng chảy ổn định. Đối với những vị trí có nhiều co, van hoặc nhiễu dòng mà không đủ không gian đoạn ống thẳng, có thể cần xem xét dòng F-1200 dual turbine, vốn được thiết kế để giảm ảnh hưởng của xoáy dòng và phù hợp hơn với các vị trí lắp đặt bị hạn chế.
Hướng dẫn lựa chọn model F-1100-11-A1-1221
Khi lựa chọn F-1100-11-A1-1221 cho một hệ thống cụ thể, không nên chỉ dựa vào đường kính đường ống. Việc lựa chọn chính xác cần xem xét đồng thời môi chất, kích thước và vật liệu đường ống, lưu lượng vận hành, nhiệt độ, áp suất, vị trí lắp đặt và yêu cầu tín hiệu đầu ra.
Đầu tiên là đường kính đường ống. F-1100-11-A1-1221 được cấu hình cho phạm vi 1,25–2,5 inch. Nếu đường ống nằm ngoài phạm vi này, cần lựa chọn model hoặc cấu hình khác phù hợp. Đây là thông số cần xác nhận trước khi báo giá.
Tiếp theo là môi chất. F-1100 chủ yếu được sử dụng cho các chất lỏng như nước lạnh, nước nóng, nước ngưng, nước làm mát và các chất lỏng công nghiệp phù hợp. Cần kiểm tra tính tương thích giữa môi chất và vật liệu tiếp xúc, đặc biệt đối với môi chất có tính ăn mòn hoặc có thành phần hóa học đặc biệt.
Nhiệt độ và áp suất cũng cần được xác nhận. Với cấu hình F-1100-11-A1-1221, process adapter được xác định là loại 1 inch NPT dành cho môi trường nhiệt độ trung bình, giới hạn nhiệt độ ≤150°F. Nếu hệ thống có nhiệt độ cao hơn, cần kiểm tra lại cấu hình model trước khi đặt hàng.
Yêu cầu tín hiệu là yếu tố tiếp theo. Nếu hệ thống cần giá trị lưu lượng dạng analog, cấu hình isolated analog của F-1100-11-A1-1221 là lựa chọn đáng xem xét. Nếu cần tín hiệu để đếm tổng lượng chất lỏng, scaled pulse là một lợi thế. Nếu thiết bị được kết nối với bộ hiển thị hoặc thiết bị ONICON khác, cần kiểm tra loại tín hiệu mà thiết bị nhận yêu cầu.
Cuối cùng là điều kiện lắp đặt. F-1100 hoạt động tốt khi dòng chảy tại vị trí cảm biến đã tương đối ổn định. Vì vậy cần kiểm tra khoảng cách từ cảm biến đến co, tê, van, bơm và các thiết bị gây nhiễu dòng. Nếu vị trí lắp đặt không có đủ đoạn ống thẳng, nên trao đổi với bộ phận kỹ thuật để đánh giá model phù hợp. ONICON cung cấp F-1200 dual turbine như một lựa chọn cho các hệ thống có đoạn ống thẳng hạn chế.
Khi đặt hàng, khách hàng nên cung cấp tối thiểu các thông tin: đường kính ống, vật liệu ống, môi chất, lưu lượng nhỏ nhất và lớn nhất, nhiệt độ, áp suất, vị trí lắp đặt và loại tín hiệu cần đưa về hệ thống điều khiển. Những thông tin này giúp xác định đúng cấu hình và hạn chế tình trạng chọn sai model hoặc phải thay đổi thiết bị sau khi triển khai.
F-1100-11-A1-1221 là lựa chọn phù hợp cho các hệ thống đường ống cần thiết bị đo lưu lượng dạng insertion, có nhiều lựa chọn tín hiệu đầu ra và yêu cầu tích hợp với hệ thống tự động hóa. Với cấu hình single turbine, vật liệu đồng mạ niken, vỏ NEMA 4, process adapter 1 inch NPT và các ngõ ra frequency, isolated analog, scaled pulse, model này có thể đáp ứng nhiều bài toán đo lưu lượng nước và chất lỏng công nghiệp trong phạm vi thiết kế.
