Giới thiệu sản phẩm FCB-5 CCS Inc Vietnam

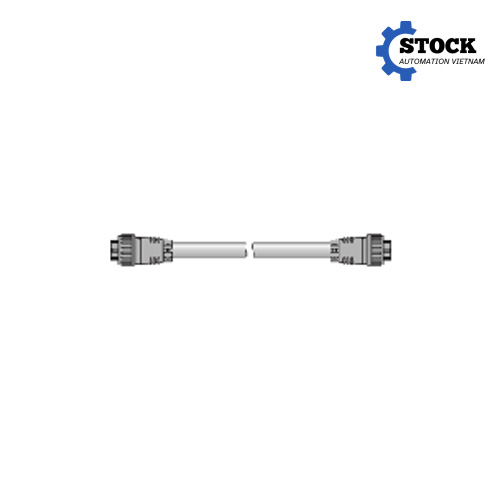

FCB-5 CCS Inc Vietnam là cáp nối dài chuyên dụng của CCS Inc., được sử dụng để kết nối bộ điều khiển với đèn LED 24 V trong các hệ thống chiếu sáng phục vụ kiểm tra hình ảnh công nghiệp. Với chiều dài tiêu chuẩn 5 m và cấu hình đầu nối SM 3 chân ở hai đầu, FCB-5 giúp mở rộng khoảng cách lắp đặt giữa bộ điều khiển và cụm đèn LED mà không cần thay đổi cấu trúc kết nối tiêu chuẩn của hệ thống.
Trong các hệ thống machine vision, camera công nghiệp và thiết bị kiểm tra ngoại quan, nguồn sáng có vai trò quan trọng trong việc tạo điều kiện quan sát ổn định cho camera. Đèn LED cần được bố trí tại vị trí phù hợp với sản phẩm, trong khi bộ điều khiển thường được lắp trong tủ điện hoặc khu vực điều khiển riêng. Khoảng cách giữa hai thiết bị có thể khiến cáp tiêu chuẩn đi kèm đèn không đủ chiều dài. FCB-5 được thiết kế để giải quyết nhu cầu này bằng cách cung cấp thêm 5 m chiều dài kết nối.
FCB-5 sử dụng đầu nối SM 3 chân dạng plug ở phía bộ điều khiển và SM 3 chân dạng socket ở phía đèn LED. Cấu hình này giúp cáp tương thích với các thiết bị CCS sử dụng chuẩn kết nối tương ứng, đồng thời thuận tiện cho việc lắp đặt và tháo kết nối trong quá trình bảo trì.
Sản phẩm có bán kính uốn tối thiểu theo giá trị tham khảo là 28,8 mm, nhiệt độ vận hành từ 0 đến 40°C và độ ẩm vận hành từ 20 đến 85% RH, không ngưng tụ. Cáp có khối lượng tối đa khoảng 155 g, phù hợp cho các hệ thống cần bố trí đường dây kết nối tương đối dài nhưng vẫn yêu cầu thiết bị gọn nhẹ. FCB-5 đáp ứng các tiêu chuẩn CE, UKCA và RoHS theo thông tin công bố của nhà sản xuất.
Đặc điểm kỹ thuật nổi bật
FCB-5 CCS Inc Vietnam được thiết kế theo dạng cáp nối thẳng, chuyên dùng cho hệ thống đèn LED 24 V và bộ điều khiển tương thích của CCS. Việc sử dụng đúng loại cáp giúp duy trì cấu hình kết nối đồng bộ giữa bộ điều khiển và nguồn sáng, đặc biệt trong các ứng dụng kiểm tra hình ảnh yêu cầu hệ thống chiếu sáng hoạt động ổn định.
Chiều dài cáp là 5 m. Đây là chiều dài phù hợp với nhiều máy kiểm tra, dây chuyền sản xuất và hệ thống camera công nghiệp trong đó bộ điều khiển được bố trí cách xa khu vực chiếu sáng. So với việc tự gia công hoặc nối thêm dây dẫn không đúng chuẩn, sử dụng cáp FCB-5 giúp đơn giản hóa quá trình lắp đặt và giảm nguy cơ sai khác về đầu nối.
Hai đầu cáp sử dụng đầu nối SM 3 chân. Phía kết nối với bộ điều khiển sử dụng SM connector 3-pin dạng plug, trong khi phía kết nối với đèn LED sử dụng SM connector 3-pin dạng socket. Hai đầu được thiết kế theo cấu hình phù hợp với chức năng kết nối tương ứng, giúp quá trình lắp đặt rõ ràng và hạn chế nhầm lẫn khi đấu nối.
Một thông số đáng chú ý của FCB-5 là bán kính uốn tối thiểu tham khảo 28,8 mm. Khi thiết kế tuyến cáp trong máy, tủ điều khiển hoặc hệ thống cơ khí, người lắp đặt nên duy trì bán kính uốn phù hợp thay vì bẻ gập cáp tại các góc quá hẹp. Việc bố trí cáp đúng cách giúp hạn chế tác động cơ học không cần thiết lên thân cáp và đầu nối.
FCB-5 có phạm vi nhiệt độ vận hành từ 0 đến 40°C, độ ẩm từ 20 đến 85% RH trong điều kiện không ngưng tụ. Khi lưu kho, sản phẩm có thể làm việc trong điều kiện nhiệt độ từ -20 đến 60°C và độ ẩm từ 20 đến 85% RH, không ngưng tụ. Khối lượng sản phẩm tối đa khoảng 155 g.
Về tiêu chuẩn, FCB-5 đáp ứng CE, UKCA và RoHS theo thông tin kỹ thuật được CCS công bố. Điều này giúp sản phẩm phù hợp với yêu cầu sử dụng trong nhiều hệ thống thiết bị công nghiệp có yêu cầu về tiêu chuẩn sản phẩm và kiểm soát vật liệu.
Một điểm cần lưu ý khi sử dụng FCB-5 là CCS khuyến cáo việc nối nhiều đoạn cáp có thể làm cường độ ánh sáng không ổn định. Vì vậy, trong trường hợp cần tăng khoảng cách kết nối, nên xác định chiều dài thực tế ngay từ đầu và lựa chọn đúng model thay vì tùy ý ghép nối nhiều đoạn cáp.
| Thông số | FCB-5 |
|---|---|
| Loại sản phẩm | Cáp nối dài cho đèn LED |
| Chiều dài | 5 m |
| Điện áp hệ thống tương thích | 24 V |
| Đầu nối phía bộ điều khiển | SM connector, 3-pin, plug |
| Đầu nối phía đèn LED | SM connector, 3-pin, socket |
| Bán kính uốn tối thiểu tham khảo | 28,8 mm |
| Nhiệt độ vận hành | 0 đến 40°C |
| Độ ẩm vận hành | 20 đến 85% RH, không ngưng tụ |
| Nhiệt độ lưu kho | -20 đến 60°C |
| Độ ẩm lưu kho | 20 đến 85% RH, không ngưng tụ |
| Khối lượng | Tối đa khoảng 155 g |
| Tiêu chuẩn | CE, UKCA, RoHS |
Ưu điểm khi sử dụng FCB-5 CCS Inc Vietnam
FCB-5 CCS Inc Vietnam mang lại giải pháp kết nối đơn giản cho các hệ thống chiếu sáng LED công nghiệp sử dụng thiết bị CCS. Thay vì phải bố trí bộ điều khiển ngay sát vị trí đèn, người dùng có thể sử dụng cáp dài 5 m để linh hoạt hơn trong việc sắp xếp các thành phần của hệ thống.
Một ưu điểm quan trọng là cấu hình đầu nối được thiết kế sẵn. Cả hai đầu cáp đều sử dụng SM connector 3 chân theo đúng cấu hình dành cho bộ điều khiển và đèn LED tương ứng. Người dùng không cần tự bấm đầu, hàn dây hoặc thay đổi đầu nối nếu hệ thống sử dụng đúng chuẩn kết nối của FCB-5.
Đối với dây chuyền kiểm tra tự động, việc bố trí bộ điều khiển trong tủ điện hoặc khu vực điều khiển riêng là khá phổ biến. Trong khi đó, đèn LED thường phải được đặt gần sản phẩm hoặc camera để tạo điều kiện chiếu sáng phù hợp. Với chiều dài 5 m, FCB-5 tạo thêm khoảng không gian để bố trí hai thành phần này mà vẫn sử dụng kết nối chuyên dụng.
Thiết kế cáp nối thẳng cũng giúp việc đi dây tương đối dễ dàng. Cáp có thể được định tuyến dọc theo khung máy, máng cáp hoặc kết cấu cơ khí với điều kiện tuân thủ bán kính uốn phù hợp. Trọng lượng tối đa khoảng 155 g cũng giúp giảm tải cơ học lên các điểm cố định cáp.
FCB-5 còn có lợi thế về tính đồng bộ trong hệ thống. Khi toàn bộ bộ điều khiển, đèn LED và cáp kết nối được lựa chọn theo cấu hình tương thích của CCS, việc kiểm tra lỗi và bảo trì hệ thống sẽ thuận tiện hơn so với việc sử dụng các loại dây thay thế không rõ cấu hình.
Trong trường hợp hệ thống cần thay thế cáp do hư hỏng hoặc cần mở rộng khoảng cách giữa bộ điều khiển và đèn LED, FCB-5 là lựa chọn phù hợp khi thiết bị hiện tại yêu cầu cáp SM 3 chân với chiều dài 5 m.
Ứng dụng thực tế
FCB-5 được sử dụng trong các hệ thống chiếu sáng LED phục vụ kiểm tra hình ảnh công nghiệp. Một ứng dụng điển hình là dây chuyền machine vision, trong đó camera và nguồn sáng được bố trí quanh khu vực sản phẩm cần kiểm tra.
Trong hệ thống kiểm tra ngoại quan, đèn LED có thể được đặt ở vị trí gần camera hoặc gần sản phẩm để tạo góc chiếu phù hợp. Bộ điều khiển đèn có thể được đặt trong tủ điện cùng với các thiết bị điều khiển khác. Khi khoảng cách giữa hai vị trí vượt quá chiều dài cáp tiêu chuẩn, FCB-5 có thể được sử dụng để tạo thêm 5 m khoảng cách kết nối.
Sản phẩm cũng phù hợp với các hệ thống kiểm tra tự động trong ngành sản xuất điện tử. Các chi tiết nhỏ, linh kiện, bảng mạch hoặc sản phẩm có bề mặt phản xạ thường cần điều kiện chiếu sáng được kiểm soát để camera có thể ghi nhận hình ảnh rõ ràng. Việc sử dụng cáp đúng chuẩn giúp duy trì cấu hình kết nối giữa bộ điều khiển và đèn.
Trong dây chuyền kiểm tra sản phẩm đóng gói, FCB-5 có thể được sử dụng trong hệ thống camera kiểm tra nhãn, vị trí, hình dạng hoặc tình trạng bên ngoài của sản phẩm, với điều kiện bộ đèn và bộ điều khiển thuộc hệ thống tương thích.
FCB-5 cũng có thể được xem xét cho các máy kiểm tra chuyên dụng, hệ thống tự động hóa nhà máy và các thiết bị kiểm tra hình ảnh có sử dụng đèn LED 24 V của CCS. Điểm quan trọng là phải xác nhận model đèn, bộ điều khiển và đầu nối trước khi đặt hàng.
Đối với các hệ thống có chuyển động cơ khí liên tục, cần kiểm tra kỹ yêu cầu về loại cáp trước khi lựa chọn. FCB-5 là cáp nối thẳng tiêu chuẩn 5 m; không nên mặc định sử dụng sản phẩm cho các cơ cấu robot hoặc ứng dụng chuyển động liên tục nếu chưa xác nhận yêu cầu kỹ thuật. CCS cũng có các dòng cáp khác dành cho cấu hình riêng, do đó việc lựa chọn model cần dựa trên kết cấu thực tế của hệ thống.
Hướng dẫn lựa chọn model FCB-5 CCS Inc Vietnam
Khi lựa chọn FCB-5 CCS Inc Vietnam, trước tiên cần xác định thiết bị cần kết nối có phải là đèn LED 24 V và bộ điều khiển của CCS sử dụng đầu nối SM 3 chân tương thích hay không. Đây là điều kiện quan trọng nhất để tránh mua nhầm cáp có cùng chiều dài nhưng khác loại đầu nối.
Tiếp theo, cần xác định khoảng cách thực tế giữa bộ điều khiển và đèn LED. FCB-5 có chiều dài 5 m. Khi thiết kế tuyến cáp, không nên chỉ đo khoảng cách theo đường thẳng giữa hai thiết bị mà cần tính cả phần cáp đi theo khung máy, máng cáp và các điểm cố định. Tuy nhiên, cũng không nên để cáp dư quá nhiều gây vướng hoặc tạo vòng dây không cần thiết.
Nếu hệ thống cần chiều dài khác 5 m, CCS có các model FCB với chiều dài khác. Dòng FCB tiêu chuẩn bao gồm các lựa chọn như FCB-1 dài 1 m, FCB-2 dài 2 m, FCB-3 dài 3 m và FCB-5 dài 5 m. Ngoài ra còn có các cấu hình cáp khác như FCB-W và FCB-F dành cho kết nối phân nhánh.
Nếu thiết bị sử dụng đầu nối M12 ở phía đèn LED, không nên thay thế trực tiếp bằng FCB-5. CCS có model FCB-5-M12 với chiều dài 5 m, đầu phía bộ điều khiển là SM connector 3 chân và đầu phía đèn là M12 4 chân dạng socket chống nước. Hai model có cùng chiều dài nhưng cấu hình đầu nối khác nhau nên cần kiểm tra chính xác trước khi đặt hàng.
Đối với hệ thống sử dụng đầu nối kim loại 7 chân, FCB-5 cũng không phải lựa chọn phù hợp. CCS có model FCB-5-1.25SQ-ME7 với chiều dài 5 m và đầu nối kim loại 7 chân dành cho cấu hình thiết bị tương ứng.
Ngoài đầu nối và chiều dài, điều kiện lắp đặt cũng cần được xem xét. FCB-5 có bán kính uốn tối thiểu tham khảo 28,8 mm. Khi đi dây trong không gian hẹp, người thiết kế cần bảo đảm tuyến cáp không bị ép, bẻ gập hoặc kéo căng quá mức.
Đặc biệt, không nên tùy ý nối nhiều đoạn cáp với nhau chỉ để đạt chiều dài mong muốn. CCS lưu ý rằng việc nối cáp có thể khiến cường độ ánh sáng không ổn định. Vì vậy, khi khoảng cách lắp đặt đặc biệt hoặc cấu hình thiết bị không nằm trong các model tiêu chuẩn, nên cung cấp đầy đủ thông tin về đèn LED, bộ điều khiển, chiều dài cáp và môi trường lắp đặt để được tư vấn model phù hợp.
Khi mua FCB-5, khách hàng nên cung cấp mã đầy đủ của đèn LED và bộ điều khiển đang sử dụng. Với các dự án thay thế thiết bị hiện hữu, hình ảnh đầu nối hoặc thông tin trên nhãn thiết bị cũng rất hữu ích để xác nhận đúng cấu hình trước khi báo giá.
Liên hệ mua hàng
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cung cấp FCB-5 CCS Inc Vietnam cùng các thiết bị chiếu sáng và phụ kiện phục vụ hệ thống kiểm tra hình ảnh công nghiệp. Sản phẩm được cung cấp với tài liệu kỹ thuật đầy đủ, hỗ trợ xác nhận model và tư vấn lựa chọn theo cấu hình thực tế của hệ thống.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Để được tư vấn chính xác FCB-5, khách hàng nên cung cấp mã đèn LED, mã bộ điều khiển CCS đang sử dụng, khoảng cách kết nối dự kiến và điều kiện lắp đặt. Đội ngũ Song Thành Công có thể hỗ trợ kiểm tra cấu hình, xác nhận đầu nối và đề xuất model phù hợp trước khi đặt hàng.
FCB-5 CCS Inc Vietnam là giải pháp cáp nối dài 5 m dành cho hệ thống đèn LED 24 V sử dụng kết nối SM 3 chân tương thích. Với cấu hình tiêu chuẩn, đầu nối chuyên dụng và chiều dài phù hợp cho nhiều hệ thống máy móc, FCB-5 giúp đơn giản hóa việc kết nối giữa bộ điều khiển và đèn LED trong các ứng dụng kiểm tra hình ảnh và tự động hóa công nghiệp.
