FP06P-S1-04-32-NU-V-77A-24D-36 Bifold Vietnam

Mô tả

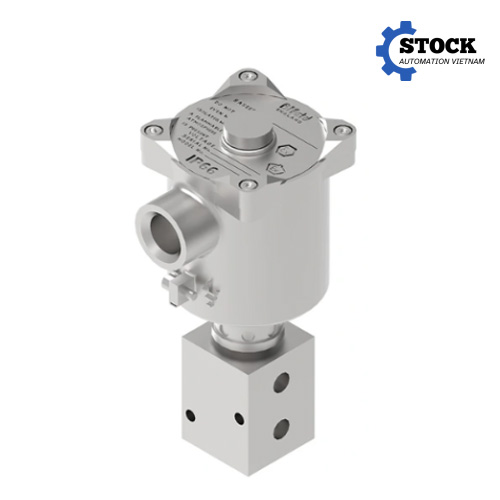

Giới thiệu sản phẩm FP06P-S1-04-32-NU-V-77A-24D-36 Bifold

FP06P-S1-04-32-NU-V-77A-24D-36 là mã sản phẩm thuộc dòng van điện từ công nghiệp FP06P của thương hiệu Bifold, nhà sản xuất chuyên về các giải pháp điều khiển lưu chất, van công nghiệp và thiết bị truyền động phục vụ hệ thống tự động hóa. Sản phẩm được thiết kế để thực hiện nhiệm vụ đóng, mở và chuyển hướng dòng khí hoặc lưu chất trong các hệ thống điều khiển công nghiệp, đặc biệt là những ứng dụng yêu cầu độ tin cậy cao và khả năng vận hành trong môi trường có nguy cơ cháy nổ.

Van điện từ Bifold FP06P sử dụng nguyên lý tác động trực tiếp (Direct Acting), kết hợp cơ cấu van 3 cửa, 2 vị trí (3-way, 2-position). Thiết kế này cho phép thiết bị điều khiển trạng thái dòng khí thông qua tín hiệu điện từ, giúp hệ thống tự động hóa thực hiện các thao tác điều khiển mà không cần sự can thiệp liên tục của người vận hành.

Một điểm đáng chú ý của dòng sản phẩm này là cấu hình cuộn điện từ Ex d, được phát triển cho các môi trường công nghiệp có nguy cơ xuất hiện khí hoặc hơi dễ cháy. Đây là yếu tố quan trọng đối với các hệ thống dầu khí, hóa chất, nhà máy năng lượng và những khu vực cần sử dụng thiết bị điện có kết cấu bảo vệ phù hợp với môi trường nguy hiểm.

Bên cạnh đó, dòng FP06P có thiết kế thân van nhỏ gọn, kết nối ren NPT và sử dụng vật liệu thép không gỉ cho phần thân theo cấu hình sản phẩm. Gioăng làm kín Viton (FKM) hỗ trợ khả năng làm kín và làm việc trong phạm vi nhiệt độ phù hợp với đặc tính vật liệu.

Với thiết kế chuyên dụng, van điện từ FP06P Bifold là lựa chọn đáng quan tâm cho các nhà máy đang cần giải pháp điều khiển khí nén, hệ thống van điều khiển và các thiết bị tự động hóa công nghiệp.

Đặc điểm kỹ thuật nổi bật của FP06P-S1-04-32-NU-V-77A-24D-36

Van điện từ FP06P được phát triển theo cấu hình kỹ thuật phục vụ hệ thống điều khiển công nghiệp. Mỗi thành phần trong mã sản phẩm thể hiện một đặc điểm cấu hình nhất định, từ kích thước kết nối, kiểu hoạt động, vật liệu làm kín đến phương án cấp điện cho cuộn coil.

Thông số kỹ thuật của dòng FP06P và cấu hình tham chiếu:

Thông số	Đặc điểm
Thương hiệu	Bifold
Dòng sản phẩm	FP06P
Mã đặt hàng yêu cầu	FP06P-S1-04-32-NU-V-77A-24D-36
Loại thiết bị	Van điện từ công nghiệp
Nguyên lý hoạt động	Direct Acting
Cấu hình van	3-way, 2-position
Kiểu trạng thái	Normally Universal (NU)
Kích thước kết nối	1/4 inch NPT
Vật liệu thân van	Thép không gỉ theo cấu hình dòng sản phẩm
Vật liệu gioăng	Viton (FKM)
Điện áp cuộn coil tham chiếu	24VDC
Kiểu bảo vệ cuộn điện từ	Ex d theo cấu hình 77A
Chứng nhận tham chiếu	ATEX, IECEx
Áp suất làm việc tối đa tham chiếu	10 bar (145 psi)
Phương thức reset	Auto Reset theo cấu hình tham chiếu
Ứng dụng	Điều khiển khí nén và hệ thống tự động hóa công nghiệp

Lưu ý: Các thông số về công suất, hệ số lưu lượng Cv, giới hạn nhiệt độ, cấp bảo vệ và chứng nhận cần được đối chiếu với tài liệu xác nhận của đúng mã hậu tố -36 trước khi sử dụng làm căn cứ thiết kế hoặc nghiệm thu.

Nguyên lý tác động trực tiếp Direct Acting

FP06P sử dụng nguyên lý tác động trực tiếp, trong đó lực điện từ được tạo ra từ cuộn coil sẽ tác động trực tiếp lên cơ cấu chuyển động bên trong van. Khi cuộn coil được cấp điện, từ trường hình thành và tạo lực hút lên lõi từ, làm thay đổi vị trí của bộ phận đóng mở.

Quá trình này giúp van chuyển đổi trạng thái điều khiển dòng khí hoặc lưu chất theo thiết kế. Khi ngắt nguồn điện, cơ cấu van trở về trạng thái tương ứng với cấu hình vận hành.

Ưu điểm của nguyên lý Direct Acting là không phụ thuộc hoàn toàn vào áp suất chênh lệch của lưu chất để tạo lực chuyển trạng thái như một số loại van điều khiển gián tiếp. Điều này giúp cơ cấu hoạt động trực tiếp và phù hợp với những ứng dụng cần điều khiển chính xác trạng thái đóng mở.

Cấu hình van 3 cửa, 2 vị trí

Van 3/2 có ba cửa kết nối và hai trạng thái vận hành. Ba cửa thường được sử dụng cho đường cấp khí, đường làm việc và đường xả.

Tùy theo sơ đồ đấu nối và cấu hình thiết bị, van có thể thực hiện nhiệm vụ cấp khí cho cơ cấu chấp hành hoặc chuyển dòng khí sang đường xả. Đây là cấu hình thường gặp trong hệ thống điều khiển xi lanh tác động đơn, bộ truyền động khí nén và các mạch điều khiển bằng khí.

Đối với cấu hình Normally Universal (NU), trạng thái kết nối của các cửa được thiết kế theo kiểu đa dụng, cho phép lựa chọn cách đấu nối phù hợp với yêu cầu vận hành. Người sử dụng cần tham khảo sơ đồ nguyên lý của nhà sản xuất để xác định chính xác cách kết nối.

Cuộn điện từ Ex d chống cháy nổ

Một trong những đặc điểm đáng chú ý của cấu hình 77A là phương án bảo vệ Ex d. Đây là kiểu bảo vệ chống cháy nổ bằng vỏ chịu áp suất nổ, được thiết kế nhằm hạn chế khả năng ngọn lửa từ bên trong thiết bị truyền ra môi trường bên ngoài.

Cấu hình Ex d đặc biệt phù hợp với các khu vực công nghiệp có nguy cơ xuất hiện hỗn hợp khí hoặc hơi dễ cháy. Tuy nhiên, việc sử dụng phải tuân thủ đầy đủ điều kiện phân vùng nguy hiểm, nhóm khí, cấp nhiệt độ và chứng nhận thực tế của thiết bị.

Thân van và vật liệu làm kín

Thân van sử dụng kết cấu thép không gỉ theo cấu hình sản phẩm, hỗ trợ khả năng chống ăn mòn trong nhiều môi trường công nghiệp. Đây là yếu tố quan trọng đối với các hệ thống thường xuyên tiếp xúc với độ ẩm, bụi bẩn hoặc điều kiện vận hành khắc nghiệt.

Gioăng Viton (FKM) đảm nhiệm chức năng làm kín tại các vị trí tiếp xúc giữa những bộ phận bên trong van. Vật liệu này có khả năng chịu nhiệt và chống chịu nhiều loại hóa chất tốt hơn một số vật liệu đàn hồi thông dụng. Tuy nhiên, khả năng tương thích cần được kiểm tra theo loại lưu chất cụ thể.

Kết nối ren NPT 1/4 inch

Kết nối ren NPT 1/4 inch giúp thiết bị có thể tích hợp với các đường ống và phụ kiện có cùng tiêu chuẩn kết nối. Kích thước nhỏ gọn hỗ trợ việc bố trí van trong tủ điều khiển khí nén, cụm van hoặc các vị trí lắp đặt có không gian hạn chế.

Khi lắp đặt, cần sử dụng phụ kiện đúng tiêu chuẩn ren, kiểm tra độ kín và tuân thủ hướng dẫn siết nối của nhà sản xuất để hạn chế rò rỉ.

Ưu điểm khi sử dụng van điện từ FP06P-S1-04-32-NU-V-77A-24D-36 Bifold

Việc lựa chọn van điện từ phù hợp có ảnh hưởng trực tiếp đến khả năng vận hành, độ ổn định và mức độ an toàn của hệ thống tự động hóa. FP06P Bifold sở hữu nhiều đặc điểm đáng quan tâm đối với các nhà máy cần thiết bị điều khiển khí nén có cấu hình chuyên dụng.

Điều khiển tự động nhanh chóng và thuận tiện

Van điện từ FP06P cho phép thực hiện thao tác đóng mở thông qua tín hiệu điện. Nhờ đó, hệ thống điều khiển có thể chủ động thay đổi trạng thái hoạt động của van theo chương trình PLC, bộ điều khiển hoặc các thiết bị điều khiển tương thích.

Việc tự động hóa quá trình đóng mở giúp giảm thao tác thủ công, hạn chế sự phụ thuộc vào người vận hành và nâng cao tính đồng bộ giữa các công đoạn sản xuất.

Phù hợp với môi trường có nguy cơ cháy nổ

Cấu hình cuộn điện từ Ex d là lợi thế quan trọng khi lựa chọn thiết bị cho những khu vực công nghiệp có yêu cầu bảo vệ chống cháy nổ.

Thiết bị có thể được xem xét sử dụng trong các hệ thống thuộc ngành dầu khí, hóa chất, năng lượng và những khu vực có phân vùng nguy hiểm tương ứng với chứng nhận của sản phẩm.

Thiết kế nhỏ gọn, dễ tích hợp

Với kết nối 1/4 inch NPT, van có thể được bố trí trong nhiều hệ thống đường ống điều khiển khí nén có kích thước nhỏ. Thiết kế này hỗ trợ việc lắp đặt trong cụm thiết bị, tủ điều khiển và các hệ thống có nhiều van chức năng.

Khả năng làm kín phù hợp với môi trường công nghiệp

Gioăng Viton giúp hạn chế rò rỉ tại các vị trí làm kín khi được sử dụng đúng điều kiện nhiệt độ và lưu chất. Điều này góp phần duy trì hiệu quả vận hành, hạn chế thất thoát khí nén và giảm nguy cơ ảnh hưởng đến các thiết bị liên quan.

Giảm chi phí vận hành và bảo trì

Khi được lựa chọn đúng cấu hình và lắp đặt theo hướng dẫn, van điện từ Bifold có thể hỗ trợ hệ thống hoạt động ổn định trong thời gian dài. Việc sử dụng thiết bị phù hợp giúp hạn chế các sự cố do lựa chọn sai điện áp, áp suất hoặc vật liệu làm kín.

Ngoài ra, thiết kế van chuyên dụng giúp người sử dụng dễ dàng xác định các thông số cần kiểm tra trong quá trình bảo dưỡng định kỳ, từ tình trạng cuộn coil, kết nối điện đến khả năng đóng mở và độ kín của thân van.

Ứng dụng thực tế của FP06P-S1-04-32-NU-V-77A-24D-36

Van điện từ Bifold FP06P được phát triển cho các hệ thống điều khiển công nghiệp, đặc biệt là những ứng dụng sử dụng khí nén và yêu cầu khả năng chuyển đổi trạng thái dòng lưu chất thông qua tín hiệu điện.

Ngành dầu khí và hóa dầu

Trong các nhà máy khai thác, xử lý và vận chuyển dầu khí, thiết bị điều khiển cần đáp ứng những yêu cầu nghiêm ngặt về độ tin cậy và an toàn. Van điện từ có cấu hình Ex d có thể được tích hợp vào hệ thống điều khiển khí nén, cụm van và các mạch điều khiển thiết bị chấp hành khi đáp ứng đầy đủ yêu cầu phân vùng nguy hiểm.

Nhà máy hóa chất

Các dây chuyền sản xuất hóa chất thường có nhiều công đoạn cần kiểm soát dòng khí và lưu chất. Van điện từ FP06P có thể được sử dụng trong các mạch điều khiển khí nén, hệ thống đóng mở tự động và thiết bị phụ trợ.

Khi ứng dụng trong môi trường hóa chất, cần kiểm tra tính tương thích của vật liệu thân van và gioăng Viton với hóa chất thực tế.

Ngành điện lực và năng lượng

Trong các nhà máy điện, hệ thống khí nén có thể được sử dụng để vận hành van, cơ cấu chấp hành và các thiết bị điều khiển phụ trợ. Van điện từ 3/2 hỗ trợ chuyển đổi trạng thái cấp khí và xả khí, giúp hệ thống thực hiện các thao tác theo yêu cầu điều khiển.

Hệ thống máy móc và dây chuyền tự động hóa

FP06P có thể được ứng dụng trong các mạch điều khiển khí nén của máy móc công nghiệp, thiết bị đóng gói, hệ thống sản xuất và các cụm truyền động sử dụng van điều khiển.

Việc điều khiển thông qua tín hiệu điện giúp thiết bị phối hợp với PLC và các bộ điều khiển trung tâm, hỗ trợ đồng bộ hóa hoạt động giữa nhiều công đoạn.

Nhà máy sản xuất và chế biến

Trong các lĩnh vực sản xuất nhựa, giấy, bao bì, dệt may và các ngành công nghiệp phụ trợ, van điện từ được sử dụng để điều khiển các cơ cấu khí nén, hệ thống cấp khí và những thiết bị chấp hành có liên quan.

Tùy theo yêu cầu của từng dây chuyền, người sử dụng có thể lựa chọn cấu hình van phù hợp với áp suất, lưu lượng, điện áp và điều kiện môi trường.

Hướng dẫn lựa chọn model FP06P-S1-04-32-NU-V-77A-24D-36 Bifold

Để lựa chọn chính xác van điện từ Bifold, người mua cần kiểm tra đồng thời các thông số kỹ thuật, điều kiện vận hành và khả năng tương thích với hệ thống hiện có. Việc lựa chọn đúng mã sản phẩm ngay từ đầu giúp hạn chế sai sót khi lắp đặt, giảm thời gian dừng máy và tránh phát sinh chi phí thay thế.

Xác định đúng chức năng của van

Trước tiên, cần xác định hệ thống đang yêu cầu van 3/2 hay một cấu hình khác như 5/2, 5/3. Van 3/2 có ba cửa và hai vị trí, thường phù hợp với những mạch điều khiển có một đường làm việc và một đường xả.

Nếu hệ thống sử dụng xi lanh tác động kép hoặc yêu cầu điều khiển nhiều đường khí độc lập, cần kiểm tra xem cấu hình 3/2 có đáp ứng được yêu cầu hay không.

Kiểm tra kích thước và tiêu chuẩn kết nối

FP06P sử dụng kết nối 1/4 inch NPT theo cấu hình tham chiếu. Người mua cần kiểm tra tiêu chuẩn ren của đường ống hiện tại để tránh nhầm lẫn với BSP hoặc các chuẩn kết nối khác.

Việc lựa chọn đúng kích thước giúp quá trình lắp đặt thuận tiện và đảm bảo độ kín của hệ thống.

Kiểm tra điện áp cấp cho cuộn coil

Điện áp 24VDC là thông số của cấu hình 77A-24D được thể hiện trong danh mục sản phẩm tham chiếu. Cần kiểm tra nguồn điện thực tế của hệ thống điều khiển trước khi đặt hàng.

Không nên sử dụng cuộn coil có điện áp không phù hợp vì có thể làm thiết bị hoạt động không ổn định, không chuyển trạng thái hoặc gây hư hỏng cuộn điện từ.

Lựa chọn đúng phương án bảo vệ chống cháy nổ

Nếu thiết bị được lắp đặt tại khu vực nguy hiểm, cần xác định chính xác yêu cầu về kiểu bảo vệ Ex d, nhóm khí, cấp nhiệt độ và chứng nhận ATEX hoặc IECEx.

Không nên chỉ căn cứ vào ký hiệu Ex d trên tên sản phẩm để kết luận thiết bị phù hợp với mọi khu vực nguy hiểm. Việc lựa chọn phải dựa trên chứng nhận và điều kiện phân vùng thực tế.

Xác định vật liệu gioăng và điều kiện làm việc

Gioăng Viton (FKM) thường được sử dụng trong những ứng dụng cần khả năng chịu nhiệt và chống chịu hóa chất phù hợp. Tuy nhiên, nếu hệ thống sử dụng lưu chất đặc biệt, người mua nên cung cấp thông tin về thành phần hóa học, nhiệt độ và áp suất để được kiểm tra tính tương thích.

Xác nhận chính xác mã đặt hàng

Đối với model FP06P-S1-04-32-NU-V-77A-24D-36, cần đặc biệt lưu ý hậu tố -36. Mã này chưa trùng khớp với các cấu hình 77A-24D-35 và 77A-24D-57 được thể hiện trong danh mục tham chiếu.

Do đó, trước khi đặt hàng, cần cung cấp đầy đủ mã sản phẩm cho nhà cung cấp để đối chiếu với tài liệu cấu hình chính thức của Bifold. Đây là bước quan trọng nhằm đảm bảo nhận đúng phiên bản cuộn điện từ, công suất, lưu lượng và phương án bảo vệ theo yêu cầu của hệ thống.

Liên hệ mua van điện từ FP06P-S1-04-32-NU-V-77A-24D-36 Bifold tại Song Thành Công

Công ty TNHH Thương mại Dịch vụ Song Thành Công là đơn vị phân phối các thiết bị công nghiệp và tự động hóa tại Việt Nam, cung cấp giải pháp thiết bị phục vụ nhiều lĩnh vực sản xuất, cơ khí, điện lực, dầu khí và công nghiệp chế biến.

Đối với sản phẩm FP06P-S1-04-32-NU-V-77A-24D-36 Bifold, Song Thành Công hỗ trợ khách hàng kiểm tra mã hàng, đối chiếu cấu hình kỹ thuật và tư vấn lựa chọn thiết bị phù hợp với hệ thống đang sử dụng.

Khi mua hàng tại Song Thành Công, khách hàng được hỗ trợ:

• Cung cấp sản phẩm chính hãng theo đơn hàng và xác nhận nguồn cung.
• Hỗ trợ kiểm tra mã model và thông số kỹ thuật trước khi đặt hàng.
• Cung cấp tài liệu kỹ thuật và thông tin sản phẩm đầy đủ theo khả năng cung ứng của nhà sản xuất.
• Tư vấn lựa chọn thiết bị phù hợp với điều kiện vận hành thực tế.
• Hỗ trợ kỹ thuật, lắp đặt và hướng dẫn sử dụng theo yêu cầu của khách hàng.

Thông tin liên hệ:

CÔNG TY TNHH THƯƠNG MẠI DỊCH VỤ SONG THÀNH CÔNG

Website: https://stock.stc-vietnam.com/

Hotline tư vấn: 0898 788 268

Email: ha@songthanhcong.com – marketing@songthanhcong.com

Quý khách hàng có nhu cầu mua van điện từ Bifold, vui lòng liên hệ Song Thành Công để được tư vấn, kiểm tra tình trạng hàng hóa và nhận báo giá chi tiết.

Với kinh nghiệm cung cấp thiết bị công nghiệp và đội ngũ hỗ trợ kỹ thuật, Song Thành Công luôn hướng đến việc mang lại giải pháp phù hợp, sản phẩm chính hãng và dịch vụ hỗ trợ chuyên nghiệp cho khách hàng.

FP06P-S1-04-32-NU-V-77A-24D-36 Bifold là model cần được đối chiếu cấu hình chính xác trước khi đặt hàng để đảm bảo thiết bị đáp ứng đúng yêu cầu kỹ thuật, khả năng vận hành và điều kiện an toàn của hệ thống công nghiệp.
