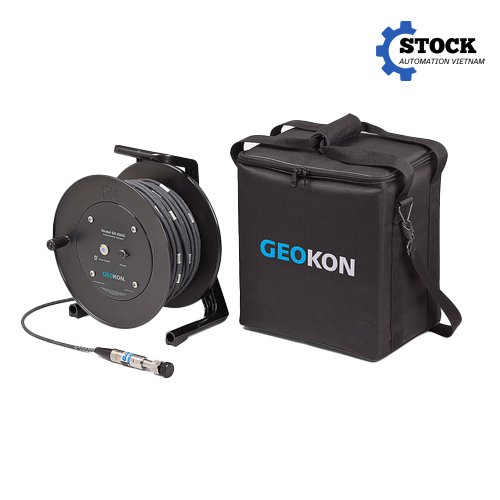

Giới thiệu sản phẩm GK-604D-50M GEOKON Vietnam
GK-604D-50M GEOKON Vietnam là hệ thống đọc và thu thập dữ liệu đo nghiêng kỹ thuật số (Digital Inclinometer System) của GEOKON, được sử dụng trong quan trắc địa kỹ thuật, xây dựng và theo dõi biến dạng công trình. Hệ thống sử dụng đầu dò inclinometer kỹ thuật số công nghệ MEMS để xác định độ nghiêng và sự thay đổi vị trí theo chiều sâu bên trong các ống casing inclinometer được lắp đặt tại công trình.
Cấu hình GK-604D-50M được hiểu là hệ thống GK-604D sử dụng cuộn cáp có chiều dài 50 m, phù hợp với các vị trí đo có độ sâu tương ứng. Hệ thống được thiết kế để người vận hành có thể đưa đầu dò xuống từng cao độ trong casing, thực hiện phép đo theo các khoảng đo xác định, sau đó lưu trữ dữ liệu để phục vụ quá trình phân tích và đánh giá chuyển vị.
Theo cấu hình hệ thống GEOKON, GK-604D bao gồm đầu dò đo nghiêng, bộ đọc dữ liệu, remote module tích hợp trên cuộn cáp và cụm pulley hỗ trợ thao tác với đầu dò. Ở phiên bản kỹ thuật số, tín hiệu từ đầu dò được xử lý và truyền tới hệ thống đọc thông qua remote module; kết nối giữa remote module và thiết bị đọc sử dụng Bluetooth, giúp giảm số lượng dây kết nối trong quá trình vận hành tại hiện trường.
Một điểm đáng chú ý của hệ thống là đầu dò kỹ thuật số không chỉ thực hiện phép đo nghiêng mà còn có cảm biến la bàn. Chức năng này cho phép thực hiện khảo sát độ xoắn hoặc hiện tượng spiral của casing, từ đó hỗ trợ hiệu chỉnh và nâng cao độ tin cậy của dữ liệu quan trắc trong các công trình yêu cầu theo dõi biến dạng theo nhiều phương. GEOKON công bố hệ thống GK-604D có phạm vi đo ±90°, độ phân giải 0,00025° tương đương 0,004 mm/m và độ phân giải cảm biến la bàn ±0,1°.
Với chiều dài cáp 50 m, GK-604D-50M là lựa chọn phù hợp cho các công trình có chiều sâu casing ở mức trung bình và cần một hệ thống đo nghiêng cơ động, có khả năng lưu trữ dữ liệu tại hiện trường và phục vụ công tác quan trắc định kỳ.
Đặc điểm kỹ thuật nổi bật
GK-604D-50M sử dụng cấu trúc hệ thống đo gồm nhiều thành phần phối hợp với nhau. Đầu dò inclinometer được đưa xuống trong casing và di chuyển qua từng vị trí đo. Cuộn cáp đảm nhiệm việc chứa, bảo vệ và dẫn cáp điều khiển trong quá trình khảo sát. Remote module trên cuộn cáp tiếp nhận dữ liệu từ đầu dò và truyền dữ liệu không dây tới thiết bị đọc. Phần mềm đọc dữ liệu giúp người vận hành thiết lập điểm đo, thực hiện khảo sát và quản lý dữ liệu thu thập được.
Các thông số đáng chú ý của hệ thống GK-604D gồm:
- Phạm vi đo: ±90°.
- Phạm vi hiệu chuẩn: ±30°.
- Độ phân giải: 0,00025°, tương đương 0,004 mm/m.
- Độ phân giải cảm biến la bàn: ±0,1°.
- Độ lặp lại cảm biến la bàn: ±1,6°.
- Nhiệt độ vận hành: -40°C đến +65°C.
- Wheelbase của đầu dò: 0,5 m hoặc 2 ft.
- Kích thước đầu dò: khoảng 700 × 25 mm, chưa bao gồm phần connector.
- Casing có đường kính trong phù hợp: khoảng 48 đến 89 mm.
- Chiều dài cáp tối đa của hệ thống theo cấu hình GEOKON: 500 m.
- GK-604D-50M: cấu hình cáp dài 50 m, phục vụ các vị trí đo có độ sâu phù hợp với chiều dài cáp.
- Truyền dữ liệu giữa remote module và thiết bị đọc thông qua Bluetooth.
- Đầu dò kỹ thuật số được thiết kế với vỏ thép không gỉ, connector kín và bánh xe có thể thay thế.
- Remote module được bố trí trong cuộn cáp có khả năng sử dụng ngoài hiện trường.
- Dữ liệu đo được tổ chức theo project, hole và probe, hỗ trợ quản lý nhiều vị trí quan trắc.
Đầu dò là bộ phận trực tiếp thực hiện phép đo trong casing. Thiết kế bánh xe giúp đầu dò duy trì vị trí tương đối ổn định khi di chuyển theo chiều sâu. Vỏ đầu dò bằng thép không gỉ và connector kín giúp thiết bị phù hợp với môi trường khảo sát thực địa, nơi đầu dò thường xuyên phải làm việc trong các casing có độ sâu lớn. GEOKON cũng trang bị cap bảo vệ connector khi không sử dụng nhằm hạn chế nguy cơ hư hỏng hoặc nhiễm bẩn đầu nối.
Remote module là thành phần quan trọng giúp tách phần đo và phần hiển thị. Thay vì phải kết nối trực tiếp đầu dò với máy tính cầm tay bằng một đường truyền dài, tín hiệu được xử lý thông qua module trên cuộn cáp và truyền không dây tới thiết bị đọc. Điều này giúp thao tác khảo sát tại hiện trường thuận tiện hơn, đồng thời giảm sự vướng víu của hệ thống cáp quanh khu vực vận hành.
Hệ thống cũng hỗ trợ quản lý dữ liệu theo từng vị trí đo. Phần mềm GK-604D Reader cho phép tạo workspace, project và từng hole tương ứng với vị trí casing thực tế. Dữ liệu sau khi khảo sát được lưu thành các file dữ liệu để chuyển sang máy tính phục vụ xử lý và phân tích tiếp theo.
Ưu điểm khi sử dụng GK-604D-50M GEOKON Vietnam
GK-604D-50M mang lại lợi thế rõ rệt trong các công việc quan trắc cần thực hiện nhiều lần tại cùng một vị trí. Khi casing đã được lắp đặt, người vận hành có thể sử dụng đầu dò để khảo sát theo các cao độ định trước và lặp lại phép đo theo chu kỳ. Dữ liệu từ các lần đo có thể được lưu trữ theo từng vị trí, tạo cơ sở để theo dõi sự thay đổi của công trình theo thời gian.
Việc sử dụng đầu dò kỹ thuật số giúp quá trình thu thập tín hiệu được thực hiện trực tiếp trên hệ thống đo, hạn chế các thao tác xử lý tín hiệu analog bên ngoài. GEOKON cho biết đầu dò kỹ thuật số của hệ thống GK-604D có phần điện tử bên trong để chuyển đổi tín hiệu và truyền dữ liệu về remote module trên cuộn cáp.
Một ưu điểm khác là khả năng kết nối Bluetooth giữa remote module và thiết bị đọc. Người vận hành không cần kéo thêm đường cáp tín hiệu từ cuộn cáp đến thiết bị đọc, nhờ đó thao tác tại hiện trường gọn hơn. Remote module cũng được thiết kế dạng chắc chắn, có pin lithium và chức năng tự động tắt khi mất kết nối Bluetooth hoặc sau một khoảng thời gian không hoạt động.
GK-604D-50M còn phù hợp với các chương trình quan trắc cần theo dõi cả độ nghiêng và độ xoắn của casing. Cảm biến la bàn tích hợp trong đầu dò cho phép thực hiện khảo sát spiral. Đây là thông tin có giá trị khi đánh giá dữ liệu chuyển vị, bởi biến dạng hoặc độ xoắn của casing có thể ảnh hưởng đến cách diễn giải kết quả đo inclinometer.
Bên cạnh đó, khả năng lưu trữ dữ liệu theo từng project và hole giúp giảm nguy cơ nhầm lẫn giữa các vị trí đo, đặc biệt trong các dự án có nhiều casing. Dữ liệu được lưu trữ trên thiết bị đọc và có thể chuyển sang máy tính thông qua kết nối USB để tiếp tục xử lý.
Ứng dụng thực tế
GK-604D-50M được sử dụng chủ yếu trong công tác quan trắc chuyển vị ngang và biến dạng của đất, nền móng và công trình. Hệ thống đặc biệt phù hợp với các dự án địa kỹ thuật trong đó cần theo dõi sự thay đổi của độ nghiêng theo chiều sâu.
Trong công trình đào sâu, inclinometer casing có thể được lắp đặt xung quanh khu vực đào để theo dõi chuyển vị của đất hoặc kết cấu chống đỡ. Các lần khảo sát được thực hiện theo chu kỳ giúp kỹ sư quan trắc phát hiện sự thay đổi của profile chuyển vị theo thời gian.
Đối với công trình đập, hồ chứa và các kết cấu địa kỹ thuật lớn, hệ thống đo nghiêng có thể được sử dụng để theo dõi biến dạng của nền hoặc khu vực có nguy cơ chuyển dịch. Dữ liệu đo lặp lại tại cùng một casing giúp xây dựng chuỗi dữ liệu phục vụ đánh giá xu hướng biến dạng.
Trong các dự án xây dựng hạ tầng như đường giao thông, hầm, tường chắn và khu vực có nền đất yếu, GK-604D-50M có thể được triển khai như một phần của hệ thống quan trắc địa kỹ thuật tổng thể. Dữ liệu inclinometer có thể được kết hợp với các thông tin từ những thiết bị quan trắc khác để đánh giá trạng thái và diễn biến của công trình.
Thiết bị cũng phù hợp cho các chương trình khảo sát cần kiểm tra sự thay đổi của casing theo nhiều giai đoạn thi công. Việc sử dụng cùng một hệ thống đo cho các lần khảo sát liên tiếp giúp duy trì phương pháp đo thống nhất, từ đó thuận lợi hơn khi so sánh dữ liệu giữa các thời điểm.
Hướng dẫn lựa chọn model GK-604D-50M GEOKON Vietnam
Khi lựa chọn GK-604D-50M, yếu tố đầu tiên cần xác định là chiều sâu thực tế của casing. Cấu hình 50 m phù hợp với các vị trí yêu cầu chiều dài cáp khoảng 50 m, nhưng cần tính đến chiều dài thao tác thực tế, vị trí đặt cuộn cáp và khoảng cách từ miệng casing đến khu vực vận hành.
Không nên chỉ lấy chiều sâu casing làm cơ sở lựa chọn chiều dài cáp. Trong thực tế, nên xác định chiều sâu đo lớn nhất, khoảng cách từ casing đến vị trí đặt reel và một phần chiều dài dự phòng cần thiết. Nếu công trình có casing sâu hơn hoặc cần khoảng cách thao tác lớn hơn, nên xem xét cấu hình cáp dài hơn. GEOKON công bố hệ thống GK-604D có khả năng sử dụng cáp với chiều dài tối đa 500 m, vì vậy chiều dài 50 m chỉ là một cấu hình trong dải lựa chọn của hệ thống.
Tiếp theo cần kiểm tra kích thước casing. Đầu dò của hệ thống được thiết kế để sử dụng với các casing inclinometer có đường kính trong khoảng 48 đến 89 mm theo thông số GEOKON. Vì vậy, khi đặt hàng cần cung cấp chính xác đường kính trong của casing, loại casing và kích thước rãnh dẫn hướng để đảm bảo đầu dò có thể di chuyển ổn định trong toàn bộ chiều sâu.
Điều kiện môi trường cũng cần được xem xét. GK-604D có dải nhiệt độ vận hành được GEOKON công bố từ -40°C đến +65°C. Tuy nhiên, việc lựa chọn cấu hình hoàn chỉnh vẫn nên dựa trên điều kiện thực tế của công trường, bao gồm nước, bùn đất, độ ẩm, khả năng va đập và phương án bảo quản thiết bị giữa các lần khảo sát.
Đối với dự án có yêu cầu theo dõi độ xoắn của casing, nên lựa chọn cấu hình đầu dò và phần mềm hỗ trợ compass/spiral survey phù hợp. Chức năng này đặc biệt hữu ích khi dự án cần đánh giá không chỉ độ nghiêng mà còn sự thay đổi về phương của casing theo chiều sâu.
Khi yêu cầu báo giá GK-604D-50M GEOKON Vietnam, khách hàng nên cung cấp các thông tin gồm: chiều sâu casing lớn nhất, số lượng vị trí cần đo, đường kính trong casing, loại casing đang sử dụng, điều kiện môi trường, tần suất quan trắc và yêu cầu về xử lý dữ liệu. Những thông tin này giúp xác định cấu hình đầu dò, chiều dài cáp và các phụ kiện phù hợp thay vì chỉ lựa chọn thiết bị dựa trên tên model.
Với các dự án có chiều sâu khoảng 50 m và sử dụng casing tương thích, GK-604D-50M là cấu hình đáng xem xét cho hệ thống đo nghiêng kỹ thuật số. Trong trường hợp yêu cầu thực tế khác với cấu hình 50 m, có thể trao đổi để xác định cấu hình GK-604D phù hợp hơn trước khi đặt hàng.
Liên hệ mua hàng
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cung cấp sản phẩm GEOKON cùng tài liệu kỹ thuật và hỗ trợ kỹ thuật cho khách hàng trong quá trình lựa chọn, lắp đặt và sử dụng thiết bị.
Đối với GK-604D-50M GEOKON Vietnam, Song Thành Công có thể hỗ trợ tư vấn cấu hình dựa trên chiều sâu casing, loại casing, đường kính trong, điều kiện công trường và yêu cầu quan trắc thực tế.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: –
Song Thành Công cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi. Với những dự án cần hệ thống đo nghiêng có chiều dài cáp 50 m, GK-604D-50M GEOKON Vietnam là cấu hình có thể đáp ứng hiệu quả nhu cầu khảo sát và quan trắc chuyển vị trong các công trình địa kỹ thuật khi được lựa chọn đúng theo điều kiện thực tế của dự án.
