Mô tả
Giới thiệu sản phẩm GNExB2X05 E2S Vietnam

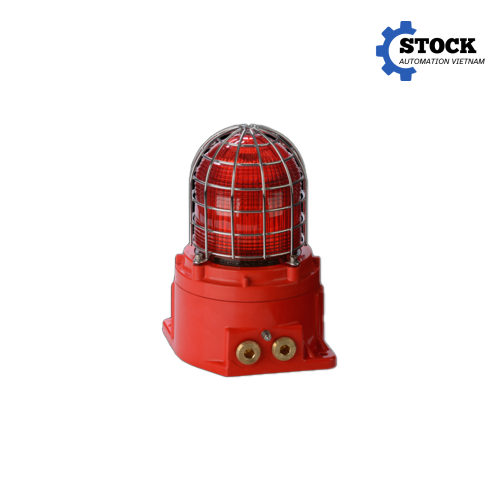

GNExB2X05 E2S Vietnam là đèn hiệu nhấp nháy Xenon chống cháy nổ công suất 5 Joule của E2S Warning Signals, được thiết kế chuyên dụng cho các khu vực có nguy cơ xuất hiện khí, hơi, bụi dễ cháy và yêu cầu thiết bị báo hiệu đạt tiêu chuẩn an toàn cao. Sản phẩm thuộc dòng GNExB2, sử dụng công nghệ đèn Xenon tạo ánh sáng nhấp nháy cường độ cao, giúp tín hiệu cảnh báo dễ dàng được nhận biết ngay cả trong môi trường có ánh sáng xung quanh lớn.
GNExB2X05 E2S Vietnam có cấu trúc vỏ GRP, tức polyester gia cường sợi thủy tinh, mang khả năng chống ăn mòn tốt và phù hợp với các môi trường công nghiệp khắc nghiệt. Thiết kế này đặc biệt hữu ích trong các ngành dầu khí, hóa chất, hàng hải, xử lý năng lượng, nhà máy công nghiệp và các khu vực ngoài trời có điều kiện môi trường bất lợi.
Một điểm quan trọng của GNExB2X05 là thiết bị được phát triển cho các khu vực nguy hiểm Zone 1, Zone 2, Zone 21 và Zone 22, đồng thời đáp ứng các yêu cầu Class I Division 2 theo cấu hình chứng nhận tương ứng. Sản phẩm có các chứng nhận quốc tế như IECEx, ATEX, UL/cUL và UKCA tùy phiên bản lựa chọn.
Thiết bị sử dụng bộ lọc màu bằng polycarbonate có khả năng ổn định dưới tia UV và có thể thay thế tại hiện trường. Bộ lọc quang học được thiết kế để tăng hiệu quả phát sáng của đèn Xenon, giúp tín hiệu cảnh báo duy trì khả năng quan sát tốt trong điều kiện làm việc thực tế.
GNExB2X05 không chỉ phù hợp cho hệ thống cảnh báo độc lập mà còn có thể tích hợp vào các hệ thống báo động công nghiệp, hệ thống cảnh báo khẩn cấp và hệ thống tín hiệu trong khu vực nguy hiểm. Thiết bị có thể được kết hợp với còi báo động E2S hoặc các đèn hiệu khác trong cùng hệ thống để tạo thành giải pháp cảnh báo bằng cả tín hiệu ánh sáng và âm thanh.
Đặc điểm kỹ thuật nổi bật
GNExB2X05 là đèn hiệu Xenon 5 Joule, được thiết kế để tạo ra xung sáng mạnh trong thời gian ngắn. Công nghệ Xenon phù hợp với các ứng dụng cần tín hiệu cảnh báo trực quan rõ ràng và dễ nhận biết từ khoảng cách tương đối xa.
Thiết bị hỗ trợ nhiều mức điện áp nguồn, cho phép lựa chọn model phù hợp với hệ thống điện hiện có. Các phiên bản chính gồm 12 VDC, 24 VDC, 48 VDC, 115 VAC và 230 VAC. Với phiên bản 24 VDC, dải điện áp làm việc là 20–28 VDC; dòng điện danh định khoảng 295 mA và dòng tối đa 350 mA. Phiên bản 230 VAC có dải điện áp 220–240 VAC, dòng điện danh định khoảng 70 mA và dòng tối đa 100 mA.
Một số thông số điện cơ bản của GNExB2X05:
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | Đèn hiệu nhấp nháy Xenon |
| Năng lượng đèn | 5 Joule |
| Công nghệ | Xenon Strobe |
| Điện áp | 12 VDC, 24 VDC, 48 VDC, 115 VAC, 230 VAC |
| Vỏ | GRP polyester gia cường sợi thủy tinh |
| Bảo vệ | Thiết kế chống cháy nổ |
| Cable entry | Có nhiều tùy chọn cấu hình |
| Vật liệu bảo vệ | Thép không gỉ A4/316 |
| Khu vực sử dụng | Zone 1, 2, 21, 22 và Class I Div 2 tùy cấu hình |
| Chứng nhận | IECEx, ATEX, UL/cUL, UKCA tùy phiên bản |
| Màu thấu kính | Amber, Blue, Clear, Green, Magenta, Red, Yellow |
GNExB2X05 sử dụng vỏ GRP có khả năng chống ăn mòn, phù hợp với môi trường công nghiệp, đặc biệt là các khu vực có độ ẩm cao, môi trường biển hoặc tiếp xúc với tác nhân ăn mòn. Theo cấu hình sản phẩm, thiết bị có thể được cung cấp với bảo vệ bằng thép không gỉ A4/316.
Thiết kế vỏ có đường ren flame path và khu vực đấu nối rộng, giúp việc lắp đặt và đấu dây thuận tiện hơn. Thiết bị có thể sử dụng các tùy chọn đầu vào cáp như 3 x M20 x 1.5 mm hoặc các cấu hình NPT, M25 tùy lựa chọn đặt hàng. Việc lựa chọn cable gland và phụ kiện đấu nối phải phù hợp với loại bảo vệ Ex, điều kiện môi trường và tiêu chuẩn áp dụng của hệ thống.
GNExB2X05 hỗ trợ nhiều màu thấu kính gồm vàng hổ phách, xanh dương, trong suốt, xanh lá, magenta, đỏ và vàng. Việc lựa chọn màu có thể dựa trên quy ước cảnh báo của từng nhà máy hoặc yêu cầu của hệ thống. Độ sáng hiệu dụng cũng thay đổi theo màu thấu kính, do đó cần lựa chọn màu phù hợp với khoảng cách quan sát và yêu cầu cảnh báo thực tế.
Sản phẩm có các tùy chọn phiên bản đáp ứng SIL1 và SIL2 Route 2H theo IEC 61508; một cấu hình 24 VDC có thể được lựa chọn với module chẩn đoán để đáp ứng SIL2 Route 1H. Đây là điểm đáng chú ý khi GNExB2X05 được đưa vào các hệ thống cảnh báo có yêu cầu về độ tin cậy và khả năng giám sát thiết bị.
Về phân loại khu vực nguy hiểm, cấu hình IECEx/ATEX của thiết bị có thể đạt II 2G Ex db IIC T5 Gb hoặc T6 tùy điều kiện nhiệt độ và phiên bản, đồng thời có phân loại II 2D Ex tb IIIC cho môi trường bụi. Do đó, khi lựa chọn thiết bị cho dự án, cần đối chiếu chính xác mã cấu hình với vùng nguy hiểm, nhóm khí/bụi, cấp nhiệt độ và nhiệt độ môi trường của vị trí lắp đặt.
Ưu điểm khi sử dụng GNExB2X05 E2S Vietnam
GNExB2X05 E2S Vietnam có ưu điểm nổi bật là khả năng tạo tín hiệu cảnh báo bằng ánh sáng Xenon công suất 5 Joule trong các môi trường có điều kiện nguy hiểm. So với các loại đèn báo thông thường chỉ được sử dụng trong môi trường công nghiệp tiêu chuẩn, GNExB2X05 được phát triển riêng cho các khu vực cần thiết bị có cấu trúc chống cháy nổ và chứng nhận phù hợp.
Vỏ GRP gia cường sợi thủy tinh giúp thiết bị có khả năng chống ăn mòn tốt nhưng vẫn duy trì trọng lượng hợp lý. Đây là lợi thế khi lắp đặt tại các công trình ngoài trời, khu vực ven biển hoặc công trình dầu khí, nơi thiết bị thường phải tiếp xúc với độ ẩm và môi trường chứa muối.
Một ưu điểm khác là GNExB2X05 có nhiều lựa chọn điện áp. Người dùng có thể lựa chọn phiên bản 24 VDC cho hệ thống điều khiển công nghiệp sử dụng nguồn DC hoặc lựa chọn 115 VAC, 230 VAC cho các hệ thống điện xoay chiều. Việc có nhiều phiên bản giúp thiết bị dễ tích hợp vào hệ thống hiện hữu mà không cần thay đổi toàn bộ kiến trúc nguồn điện.
Thiết kế có khu vực đấu nối rộng cũng hỗ trợ quá trình lắp đặt và bảo trì. Bộ lọc màu polycarbonate ổn định UV có thể thay thế tại hiện trường, trong khi ống Xenon cũng được thiết kế để có thể thay thế khi cần thiết. Điều này giúp giảm thời gian dừng thiết bị khi thực hiện bảo trì.
GNExB2X05 cũng có khả năng đồng bộ với nhiều đèn hiệu trong cùng hệ thống. Khi được triển khai tại các khu vực rộng như nhà máy, kho chứa, trạm xử lý hoặc công trình dầu khí, việc đồng bộ tín hiệu giúp nhiều đèn cảnh báo hoạt động thống nhất và tạo tín hiệu trực quan rõ ràng hơn.
Ngoài ra, E2S cung cấp nhiều tùy chọn cấu hình về cable entry, vật liệu guard, màu đèn, điện áp và phiên bản chứng nhận. Điều này cho phép GNExB2X05 được cấu hình theo yêu cầu cụ thể của từng dự án thay vì chỉ sử dụng một cấu hình cố định.
Ứng dụng thực tế
GNExB2X05 được sử dụng trong các hệ thống cảnh báo trực quan tại khu vực có nguy cơ cháy nổ. Một trong những ứng dụng phổ biến là ngành dầu khí, bao gồm giàn khoan, nhà máy xử lý dầu khí, trạm phân phối, khu vực bồn chứa, đường ống và các khu vực công nghệ có khả năng xuất hiện khí dễ cháy.
Trong các nhà máy hóa chất và hóa dầu, GNExB2X05 có thể được lắp tại khu vực sản xuất, khu vực chứa nguyên liệu, bồn phản ứng, khu vực bơm và các vị trí cần cảnh báo trạng thái hoặc cảnh báo khẩn cấp. Vỏ GRP chống ăn mòn giúp thiết bị phù hợp với nhiều môi trường công nghiệp có tính ăn mòn.
Trong lĩnh vực hàng hải và công trình ngoài khơi, thiết bị có thể được sử dụng làm đèn cảnh báo tại các khu vực cần tín hiệu trực quan và phải chịu điều kiện môi trường khắc nghiệt. Guard bằng thép không gỉ A4/316 là một lựa chọn phù hợp khi thiết bị cần được bảo vệ cơ học tốt hơn trong môi trường công nghiệp hoặc hàng hải.
GNExB2X05 cũng có thể được sử dụng tại các khu vực xử lý khí, kho nhiên liệu, nhà máy năng lượng, cơ sở lưu trữ hóa chất và các công trình có phân vùng nguy hiểm. Tuy nhiên, việc lựa chọn phải căn cứ vào phân loại khu vực thực tế, loại môi chất, nhóm khí hoặc bụi, nhiệt độ môi trường và yêu cầu chứng nhận của dự án.
Đối với hệ thống cảnh báo công nghiệp, GNExB2X05 có thể kết hợp với còi báo động E2S để tạo thành hệ thống cảnh báo âm thanh và ánh sáng. E2S cũng cung cấp các cấu hình dạng assembly kết hợp GNExB2X05 với còi GNEx và các đèn hiệu Xenon hoặc LED khác, có thể tích hợp thêm hộp đấu nối GNExJ2 Ex d tùy yêu cầu.
Hướng dẫn lựa chọn model GNExB2X05 E2S Vietnam
Khi lựa chọn GNExB2X05 E2S Vietnam, không nên chỉ xác định theo tên dòng sản phẩm. Mã đặt hàng đầy đủ được hình thành từ nhiều thành phần liên quan đến loại đèn, điện áp, cable entry, vật liệu guard, phiên bản chứng nhận, tùy chọn sản phẩm và màu thấu kính.
Yếu tố đầu tiên cần xác định là điện áp nguồn. Các lựa chọn phổ biến gồm GNExB2X05DC012 cho nguồn 12 VDC, GNExB2X05DC024 cho 24 VDC, GNExB2X05DC048 cho 48 VDC, GNExB2X05AC115 cho 115 VAC và GNExB2X05AC230 cho 230 VAC. Cần kiểm tra cả điện áp danh định và dải điện áp thực tế của nguồn trước khi đặt hàng.
Tiếp theo là loại cable entry. GNExB2X05 có thể được cấu hình với 3 đầu vào M20 x 1.5 mm hoặc các tùy chọn sử dụng NPT và M25 thông qua cấu hình phụ kiện tương ứng. Lựa chọn phải phù hợp với loại cable gland, đường kính cáp và tiêu chuẩn lắp đặt của công trình.
Vật liệu guard cũng cần được xác định dựa trên môi trường lắp đặt. Guard A4/316 Stainless Steel là lựa chọn tiêu chuẩn phù hợp cho các ứng dụng cần tăng khả năng bảo vệ cơ học và khả năng chống ăn mòn.
Tiếp theo là phiên bản chứng nhận. Nếu thiết bị được sử dụng tại khu vực Zone 1, Zone 2, Zone 21 hoặc Zone 22, cần kiểm tra chứng nhận IECEx/ATEX và mã phân loại Ex của đúng cấu hình sản phẩm. Không nên chỉ dựa vào tên GNExB2X05 để xác định thiết bị có phù hợp với một khu vực nguy hiểm cụ thể hay không.
Màu thấu kính cũng cần được lựa chọn theo quy ước cảnh báo của hệ thống. E2S cung cấp nhiều màu khác nhau như Amber, Blue, Clear, Green, Magenta, Red và Yellow. Màu sắc không chỉ ảnh hưởng đến nhận diện tín hiệu mà còn ảnh hưởng đến cường độ sáng hiệu dụng của đèn.
Cuối cùng, nếu GNExB2X05 được sử dụng trong hệ thống có yêu cầu chức năng an toàn, cần xác định phiên bản SIL phù hợp. E2S cung cấp cấu hình SIL1 và SIL2 Route 2H, đồng thời có tùy chọn 24 VDC với chẩn đoán cho SIL2 Route 1H. Việc lựa chọn phải được thực hiện dựa trên yêu cầu của hệ thống an toàn và hồ sơ kỹ thuật dự án.
Để xác định chính xác mã GNExB2X05 cần đặt hàng, khách hàng nên cung cấp các thông tin gồm điện áp nguồn, khu vực lắp đặt, phân loại Zone/Class, loại cable entry, màu đèn, yêu cầu chứng nhận và điều kiện môi trường. Bộ phận kỹ thuật có thể dựa trên các thông tin này để đối chiếu cấu hình và hạn chế tình trạng chọn sai model hoặc sai phụ kiện.
Liên hệ mua hàng
Công ty Song Thành Công cung cấp GNExB2X05 E2S Vietnam và các thiết bị cảnh báo công nghiệp, thiết bị tự động hóa và thiết bị sử dụng trong môi trường nguy hiểm tại Việt Nam. Với các dự án dầu khí, hóa chất, hàng hải, nhà máy công nghiệp và hệ thống tự động hóa, khách hàng có thể liên hệ để được hỗ trợ xác định đúng cấu hình sản phẩm theo yêu cầu kỹ thuật.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com – marketing@songthanhcong.com
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi.
Đối với GNExB2X05 E2S Vietnam, Song Thành Công có thể hỗ trợ khách hàng kiểm tra model, điện áp, cấu hình cable entry, chứng nhận Ex, màu thấu kính và các tùy chọn liên quan trước khi đặt hàng. Việc xác định đúng cấu hình ngay từ đầu giúp thiết bị tương thích với hệ thống điện, đáp ứng yêu cầu của khu vực nguy hiểm và thuận tiện hơn trong quá trình lắp đặt, nghiệm thu và vận hành.
Nếu cần một đèn hiệu Xenon chống cháy nổ 5 Joule cho hệ thống cảnh báo tại Zone 1, Zone 2, Zone 21 hoặc Zone 22, GNExB2X05 là một lựa chọn đáng cân nhắc nhờ thiết kế chắc chắn, vỏ GRP chống ăn mòn, nhiều lựa chọn điện áp, cấu hình linh hoạt và hệ thống chứng nhận quốc tế phù hợp với nhiều dự án công nghiệp. Song Thành Công sẵn sàng hỗ trợ tư vấn và cung cấp GNExB2X05 E2S Vietnam theo đúng cấu hình kỹ thuật của từng công trình.
