Giới thiệu sản phẩm GNExB2X15 E2S Vietnam

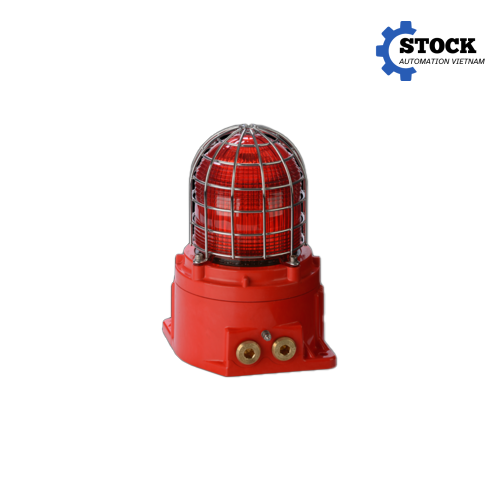

GNExB2X15 E2S Vietnam là đèn cảnh báo chớp Xenon công suất 15 Joule của E2S Warning Signals, được thiết kế chuyên dụng cho các hệ thống báo hiệu tại khu vực có nguy cơ cháy nổ. Thiết bị thuộc dòng GNExB2X và sử dụng công nghệ Xenon Strobe để tạo ra tín hiệu ánh sáng cường độ cao, giúp người vận hành dễ dàng nhận biết trạng thái cảnh báo từ khoảng cách xa hoặc trong môi trường có cường độ ánh sáng nền cao.
GNExB2X15 được phát triển cho các khu vực nguy hiểm có sự hiện diện của khí, hơi, bụi dễ cháy. Thiết bị có khả năng sử dụng trong Zone 1, Zone 2, Zone 21 và Zone 22, phù hợp với nhiều hệ thống công nghiệp như dầu khí, hóa chất, xử lý khí, kho chứa nhiên liệu, nhà máy hóa dầu và các khu vực sản xuất có yêu cầu nghiêm ngặt về thiết bị chống cháy nổ. Model được chứng nhận theo các tiêu chuẩn Ex phù hợp, bao gồm IECEx và ATEX.
Điểm đáng chú ý của GNExB2X15 là sự kết hợp giữa nguồn sáng Xenon 15 Joule, vỏ GRP gia cường sợi thủy tinh chống ăn mòn và kết cấu flameproof. Thiết kế này giúp thiết bị đáp ứng đồng thời yêu cầu về khả năng phát tín hiệu mạnh và độ bền khi làm việc trong môi trường công nghiệp khắc nghiệt.
Đèn có thể lựa chọn nhiều màu thấu kính gồm Amber, Blue, Clear, Green, Magenta, Red và Yellow. Tùy theo quy ước cảnh báo của từng hệ thống, người dùng có thể lựa chọn màu tín hiệu phù hợp với chức năng vận hành.
Đặc điểm kỹ thuật nổi bật
GNExB2X15 sử dụng công nghệ Xenon Strobe 15 Joule (15 Ws). Đây là mức năng lượng chớp cao, cho khả năng tạo tín hiệu ánh sáng mạnh và rõ ràng. Theo thông số của E2S, cường độ sáng hiệu dụng của thiết bị đạt trên 666 cd theo phép đo tham chiếu I.E.S.; giá trị cực đại có thể đạt mức rất cao tùy phương pháp tính toán và điều kiện đo.
Thiết bị hỗ trợ nhiều chế độ chớp khác nhau, bao gồm:
- Chớp 1 Hz, tương đương khoảng 60 lần/phút.
- Chớp 1,3 Hz, tương đương khoảng 80 lần/phút.
- Chớp 1,5 Hz, tương đương khoảng 90 lần/phút.
- Chế độ double flash, khoảng 120 lần/phút.
Khi sử dụng nhiều đèn trong cùng một hệ thống, GNExB2X15 có khả năng tự động đồng bộ tín hiệu chớp. Tính năng này đặc biệt hữu ích trong hệ thống báo động phân tán, nơi nhiều đèn cảnh báo cần hoạt động đồng thời để tạo tín hiệu trực quan thống nhất.
Về nguồn điện, GNExB2X15 có nhiều phiên bản để phù hợp với hệ thống cấp nguồn khác nhau:
| Phiên bản | Điện áp danh định | Dải điện áp |
|---|---|---|
| GNExB2X15DC024 | 24 VDC | 20–28 VDC |
| GNExB2X15DC048 | 48 VDC | 42–54 VDC |
| GNExB2X15AC115 | 115 VAC | 110–120 VAC, 50/60 Hz |
| GNExB2X15AC230 | 230 VAC | 220–240 VAC, 50/60 Hz |
Dòng tiêu thụ danh định của phiên bản 24 VDC khoảng 853 mA và dòng tối đa khoảng 920 mA. Với phiên bản 48 VDC, dòng danh định khoảng 330 mA và dòng tối đa khoảng 360 mA. Các phiên bản AC có dòng danh định khoảng 310 mA ở 115 VAC và 170 mA ở 230 VAC. Khi thiết kế hệ thống, cần tính đến dòng tối đa và dòng khởi động để lựa chọn nguồn cấp và dây dẫn phù hợp.
Phần vỏ của GNExB2X15 được chế tạo từ GRP – Glass Reinforced Polyester, có khả năng chống ăn mòn và ổn định trước tia UV. Đây là vật liệu phù hợp với các hệ thống lắp đặt ngoài trời hoặc môi trường công nghiệp có độ ẩm và tác nhân ăn mòn. Vỏ có kết cấu flameproof với đường dẫn ren, đồng thời cung cấp không gian đấu nối tương đối rộng giúp thuận tiện hơn trong quá trình lắp đặt và bảo trì.
Phần bảo vệ phía ngoài sử dụng lồng bảo vệ bằng thép không gỉ A4 316, giúp hạn chế tác động cơ học lên cụm đèn trong quá trình vận hành. Thấu kính sử dụng vật liệu kính Borosilicate chịu va đập cao, kết hợp với bộ lọc màu Polycarbonate ổn định UV có thể thay thế tại hiện trường.
GNExB2X15 có cấp bảo vệ IP66/IP67 theo EN60529, phù hợp với các vị trí cần bảo vệ thiết bị trước bụi và nước. Dải nhiệt độ lắp đặt được công bố từ -50°C đến +70°C, giúp thiết bị có thể làm việc trong điều kiện nhiệt độ môi trường tương đối rộng.
Về chứng nhận, GNExB2X15 có các chứng nhận và phê duyệt dành cho thiết bị sử dụng trong khu vực nguy hiểm như IECEx, ATEX và UKCA, đồng thời có các phiên bản đáp ứng yêu cầu SIL tùy cấu hình. Mã bảo vệ Ex được công bố cho phiên bản tiêu chuẩn bao gồm Ex db IIC Gb đối với môi trường khí và Ex tb IIIC Db đối với môi trường bụi.
Ưu điểm khi sử dụng GNExB2X15 E2S Vietnam
Một trong những ưu điểm lớn nhất của GNExB2X15 E2S Vietnam là khả năng tạo tín hiệu cảnh báo bằng ánh sáng có cường độ cao. Với năng lượng Xenon 15 Joule, thiết bị thích hợp cho các vị trí cần tín hiệu cảnh báo dễ quan sát từ khoảng cách tương đối xa, đặc biệt trong nhà máy, khu vực ngoài trời hoặc những nơi có ánh sáng môi trường mạnh.
Thiết bị cũng có lợi thế về độ bền cơ học và khả năng chống ăn mòn. Vỏ GRP không chỉ tạo kết cấu chắc chắn mà còn phù hợp với môi trường có nguy cơ ăn mòn. Kết hợp với lồng bảo vệ bằng thép không gỉ A4 316, GNExB2X15 có thể đáp ứng tốt các yêu cầu lắp đặt trong môi trường công nghiệp nặng.
Khả năng thay thế bóng Xenon và bộ lọc màu tại hiện trường cũng giúp giảm thời gian bảo trì. Thay vì phải thay toàn bộ thiết bị khi một số bộ phận có thể bảo dưỡng hoặc thay thế, người sử dụng có thể xử lý từng thành phần theo hướng dẫn kỹ thuật của nhà sản xuất.
GNExB2X15 còn có nhiều lựa chọn về điện áp và kiểu cable entry. Người dùng có thể lựa chọn 24 VDC, 48 VDC, 115 VAC hoặc 230 VAC tùy theo hệ thống điện hiện hữu. Cable entry có thể cấu hình theo M20, M25 hoặc NPT thông qua các tùy chọn tương ứng. Điều này giúp thiết bị dễ tích hợp vào nhiều hệ thống báo hiệu và tủ điều khiển khác nhau.
Đối với các hệ thống yêu cầu giám sát an toàn chức năng, E2S cung cấp các phiên bản GNExB2X15 với tùy chọn SIL. Phiên bản tiêu chuẩn có khả năng đáp ứng SIL1 và SIL2 theo Route 2H; phiên bản có module chẩn đoán có thể đáp ứng SIL2 Route 1H theo cấu hình được nhà sản xuất công bố. Vì vậy, khi lựa chọn thiết bị cho hệ thống an toàn, cần xác định chính xác phiên bản và cấu hình thay vì chỉ dựa trên tên GNExB2X15.
Ứng dụng thực tế
GNExB2X15 được sử dụng chủ yếu trong các hệ thống báo hiệu trực quan tại khu vực nguy hiểm. Thiết bị có thể kết hợp với hệ thống điều khiển, hệ thống báo cháy, hệ thống ESD hoặc các hệ thống giám sát công nghiệp để cảnh báo cho người vận hành khi phát sinh một trạng thái bất thường.
Trong ngành dầu khí, GNExB2X15 có thể được sử dụng tại khu vực giàn khoan, nhà máy xử lý khí, khu vực bồn chứa dầu, trạm phân phối nhiên liệu và các khu vực có nguy cơ xuất hiện khí hoặc hơi dễ cháy. Khả năng hoạt động trong Zone 1 và Zone 2 giúp thiết bị phù hợp với nhiều vị trí phân vùng nguy hiểm khác nhau.
Trong ngành hóa chất và hóa dầu, thiết bị có thể được lắp đặt tại khu vực sản xuất, khu vực lưu trữ hóa chất, hệ thống đường ống, bơm, máy nén hoặc khu vực cần phát tín hiệu cảnh báo cho người vận hành.
Đối với môi trường có bụi dễ cháy, GNExB2X15 cũng có cấu hình bảo vệ phù hợp với khu vực Zone 21 và Zone 22. Đây là điểm quan trọng đối với các nhà máy xử lý vật liệu dạng bột, bụi công nghiệp hoặc các quy trình sản xuất có khả năng hình thành môi trường bụi nguy hiểm.
Thiết bị cũng có thể được sử dụng trong các hệ thống cảnh báo ngoài trời. Cấp bảo vệ IP66/IP67, dải nhiệt độ rộng và vỏ GRP chống ăn mòn giúp GNExB2X15 phù hợp với những vị trí phải chịu tác động của thời tiết và môi trường công nghiệp.
Ngoài việc sử dụng độc lập, GNExB2X15 có thể được tích hợp thành các cụm báo hiệu kết hợp với còi báo động E2S hoặc nhiều đèn Xenon/LED. Nhà sản xuất cũng cung cấp cấu hình cụm thiết bị với hộp đấu nối GNExJ2 Ex d tùy theo yêu cầu dự án.
Hướng dẫn lựa chọn model GNExB2X15 E2S Vietnam
Khi lựa chọn GNExB2X15 E2S Vietnam, không nên chỉ xác định theo tên model mà cần kiểm tra đầy đủ cấu hình điện, khu vực lắp đặt, kiểu cable entry, màu thấu kính và yêu cầu chứng nhận.
Trước tiên cần xác định nguồn cấp. Nếu hệ thống điều khiển sử dụng nguồn 24 VDC thì lựa chọn phiên bản DC024 với dải hoạt động 20–28 VDC. Với hệ thống 48 VDC, sử dụng DC048. Nếu nguồn cấp là điện xoay chiều, có thể lựa chọn AC115 hoặc AC230 tương ứng với điện áp thực tế của hệ thống.
Tiếp theo cần xác định khu vực nguy hiểm và loại môi trường. Đối với khu vực có khí hoặc hơi dễ cháy, cần kiểm tra phân vùng Zone và nhóm khí để bảo đảm cấp bảo vệ Ex của thiết bị phù hợp. Với khu vực có bụi dễ cháy, cần kiểm tra thêm yêu cầu bảo vệ Ex tb và nhiệt độ bề mặt cho phép.
Cable entry cũng là thông số cần được xác định ngay từ đầu. GNExB2X15 có thể được cấu hình với các lựa chọn như 3 x M20 x 1.5 mm hoặc các tùy chọn NPT/M25 thông qua adaptor. Việc lựa chọn đúng cable entry giúp giảm phát sinh khi lắp đặt và bảo đảm hệ thống cable gland phù hợp với chứng nhận Ex của thiết bị.
Màu thấu kính nên được lựa chọn theo quy ước cảnh báo của hệ thống. E2S cung cấp nhiều màu như Amber, Blue, Clear, Green, Magenta, Red và Yellow. Không nên lựa chọn màu chỉ dựa trên sở thích mà cần căn cứ vào tiêu chuẩn cảnh báo và thiết kế của hệ thống điều khiển.
Nếu dự án yêu cầu chức năng an toàn, cần xác định có cần phiên bản SIL và chức năng chẩn đoán hay không. GNExB2X15 có nhiều product version khác nhau, vì vậy mã đặt hàng cuối cùng phải được xác nhận theo yêu cầu chứng nhận, điện áp và chức năng của dự án.
Ngoài ra, cần kiểm tra điều kiện nhiệt độ, phương án lắp đặt và hướng đi cáp. Trong môi trường ngoài trời, có thể cân nhắc thêm phụ kiện giá đỡ cực và mái che nắng bằng thép không gỉ A4 316 để phù hợp với điều kiện lắp đặt thực tế.
Khi cần thay thế một thiết bị đang sử dụng, khách hàng nên cung cấp mã đầy đủ trên nameplate hoặc hình ảnh thiết bị hiện hữu. Việc này giúp xác định chính xác phiên bản điện áp, cable entry, màu lens, chứng nhận và các tùy chọn đi kèm, tránh trường hợp đặt đúng dòng GNExB2X15 nhưng sai cấu hình.
Liên hệ mua hàng
GNExB2X15 E2S Vietnam là lựa chọn phù hợp cho các hệ thống báo hiệu bằng đèn Xenon tại khu vực nguy hiểm, đặc biệt khi yêu cầu tín hiệu ánh sáng mạnh, kết cấu bền chắc, khả năng chống ăn mòn và chứng nhận sử dụng trong môi trường có nguy cơ cháy nổ. Với nhiều lựa chọn về điện áp, cable entry, màu thấu kính và phiên bản chức năng an toàn, sản phẩm có thể được cấu hình phù hợp với nhiều hệ thống công nghiệp khác nhau.
Công ty Song Thành Công là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cung cấp sản phẩm cùng tài liệu kỹ thuật và hỗ trợ tư vấn lựa chọn cấu hình theo yêu cầu thực tế của dự án. Đối với các ứng dụng cần xác định Zone, cấp bảo vệ Ex, nguồn cấp hoặc mã cấu hình chi tiết, đội ngũ kỹ thuật có thể hỗ trợ kiểm tra trước khi đặt hàng.
Website: https://stock.stc-vietnam.com/
Hỗ trợ tư vấn: 0898 788 268
Email: ha@songthanhcong.com
marketing@songthanhcong.com
Khi có nhu cầu mua GNExB2X15 E2S Vietnam, khách hàng nên cung cấp điện áp sử dụng, khu vực lắp đặt, yêu cầu chứng nhận, kiểu cable entry và màu tín hiệu mong muốn. Song Thành Công sẽ hỗ trợ xác định cấu hình phù hợp, cung cấp tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi khi dự án có yêu cầu.
