Giới thiệu sản phẩm GNExL1F PA E2S Vietnam

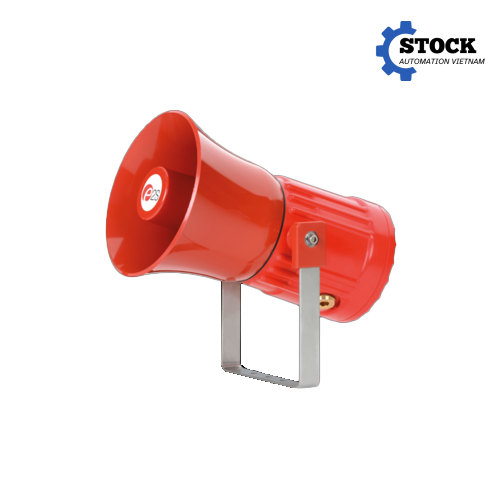

GNExL1F PA E2S Vietnam là loa phóng thanh công suất 15 W thuộc dòng GNEx của E2S, được thiết kế chuyên dụng cho các hệ thống thông báo bằng âm thanh trong môi trường công nghiệp có nguy cơ cháy nổ. Thiết bị sử dụng kết cấu chống cháy nổ Flameproof Ex d và được chứng nhận IECEx, ATEX, phù hợp triển khai tại các khu vực nguy hiểm Zone 1 và Zone 2.
Khác với loa thông báo thông thường được sử dụng trong văn phòng, nhà máy hoặc khu vực dân dụng, GNExL1F PA được thiết kế để đáp ứng yêu cầu vận hành trong môi trường công nghiệp có thể xuất hiện khí hoặc hơi dễ cháy. Đây là yếu tố quan trọng đối với các hệ thống PAGA, hệ thống thông báo khẩn cấp, cảnh báo sơ tán và liên lạc bằng âm thanh tại nhà máy hóa chất, dầu khí, giàn khoan, khu vực xử lý khí và các công trình công nghiệp có phân vùng nguy hiểm.
GNExL1F có công suất định mức 15 W RMS và hỗ trợ nhiều cấu hình đấu nối, gồm phiên bản trở kháng thấp 8 Ohm, 16 Ohm hoặc phiên bản sử dụng biến áp đường dây 70 V/100 V. Việc có nhiều lựa chọn đầu vào giúp thiết bị có thể tích hợp vào nhiều kiến trúc hệ thống âm thanh khác nhau, từ hệ thống loa công suất nhỏ đến các hệ thống PA/PAGA phân tán trên phạm vi rộng.
Về kết cấu, GNExL1F sử dụng vỏ GRP, tức polyester gia cường sợi thủy tinh, kết hợp với họng loa dạng re-entrant flare bằng ABS có khả năng chịu va đập và chống cháy. Thiết bị có hai đường vào cáp và khoang đấu nối rộng, hỗ trợ việc đấu nối đầu vào và đầu ra trong quá trình lắp đặt. Cấp bảo vệ IP66/67 giúp loa phù hợp với những vị trí yêu cầu khả năng chống bụi và chống nước cao.
Đặc điểm kỹ thuật nổi bật GNExL1F PA E2S Vietnam
GNExL1F PA được xây dựng theo hướng ưu tiên độ an toàn, khả năng chịu môi trường và tính linh hoạt khi tích hợp vào hệ thống âm thanh công nghiệp.
Công suất âm thanh 15 W RMS là mức công suất phù hợp cho nhiều hệ thống thông báo phân vùng. Với thiết kế họng loa phóng thanh, năng lượng âm thanh được tập trung theo hướng phát, giúp truyền tải thông báo rõ ràng hơn trong môi trường công nghiệp có tiếng ồn nền.
Theo dữ liệu âm học của nhà sản xuất, GNExL1F đạt mức SPL khoảng 109,7 dBA tại 500 Hz, 114,8 dBA tại 1 kHz và 114,9 dBA tại 2 kHz khi hoạt động ở mức 15 W và đo tại khoảng cách 1 m. Đặc tính này cho phép loa đáp ứng tốt yêu cầu truyền tải tín hiệu thoại và cảnh báo trong các hệ thống PA/PAGA.
Thiết bị hỗ trợ ba cấu hình điện chính:
- Phiên bản trở kháng thấp 8 Ohm.
- Phiên bản trở kháng thấp 16 Ohm.
- Phiên bản biến áp đường dây 70 V/100 V.
Đối với hệ thống sử dụng đường dây 70 V hoặc 100 V, cấu hình biến áp giúp triển khai nhiều loa trên cùng một hệ thống phân phối âm thanh, đồng thời thuận tiện hơn trong việc thiết kế mạng loa ở khoảng cách lớn. Đối với các hệ thống sử dụng khuếch đại công suất và kiến trúc loa trở kháng thấp, có thể lựa chọn phiên bản 8 Ohm hoặc 16 Ohm tùy thiết kế.
Một điểm đáng chú ý khác là GNExL1F có khoang đấu nối rộng với terminal vào/ra, cho phép thực hiện kết nối dây thuận tiện hơn trong quá trình lắp đặt. Thiết bị được cung cấp với cấu hình đường vào cáp có thể lựa chọn theo yêu cầu, bao gồm M20 x 1.5 mm hoặc các phương án sử dụng adaptor cho 1/2 inch NPT, 3/4 inch NPT và M25 x 1.5 mm.
Về vật liệu, vỏ thiết bị được chế tạo từ GRP – Glass Reinforced Polyester, trong khi họng loa sử dụng ABS chịu va đập và chống cháy. Giá đỡ có thể lựa chọn bằng thép không gỉ A4/316, phù hợp hơn với các công trình công nghiệp ngoài trời hoặc môi trường có yêu cầu cao về độ bền cơ khí và khả năng chống ăn mòn.
GNExL1F có cấp bảo vệ IP66/67, giúp bảo vệ các bộ phận bên trong trước bụi và nước. Đây là đặc điểm đặc biệt hữu ích khi loa được lắp đặt ngoài trời, tại khu vực sản xuất, khu vực bồn chứa, đường ống công nghệ hoặc các vị trí có điều kiện môi trường khắc nghiệt.
Về chứng nhận, GNExL1F được E2S công bố các phiên bản chứng nhận IECEx và ATEX, đồng thời dòng sản phẩm có các tùy chọn phê duyệt khác tùy cấu hình. Khi đưa thiết bị vào một dự án cụ thể, cần đối chiếu đúng mã cấu hình, loại bảo vệ, nhóm khí, cấp nhiệt độ và điều kiện môi trường với yêu cầu của khu vực lắp đặt thay vì chỉ dựa trên tên dòng sản phẩm.
Ưu điểm khi sử dụng GNExL1F PA E2S Vietnam
Ưu điểm lớn nhất của GNExL1F PA E2S Vietnam là khả năng kết hợp giữa chức năng loa thông báo công nghiệp và yêu cầu an toàn cho khu vực nguy hiểm.
Trong môi trường dầu khí, hóa chất hoặc xử lý khí, thiết bị điện thông thường có thể không phù hợp với khu vực được phân vùng nguy hiểm. GNExL1F được phát triển với kết cấu Flameproof và chứng nhận dành cho môi trường nguy hiểm, do đó phù hợp hơn cho các hệ thống thông báo được triển khai trong Zone 1 và Zone 2 khi cấu hình chứng nhận đáp ứng đúng yêu cầu dự án.
Khả năng lựa chọn giữa 8 Ohm, 16 Ohm và 70/100 V cũng giúp GNExL1F dễ tích hợp vào nhiều hệ thống âm thanh. Đây là lợi thế thực tế đối với các dự án cần thay thế thiết bị hiện hữu hoặc mở rộng hệ thống PA/PAGA mà không muốn thay đổi toàn bộ kiến trúc âm thanh.
Đối với hệ thống có nhiều loa phân bố trên một khu vực rộng, cấu hình 70 V/100 V đặc biệt hữu ích. Người thiết kế có thể lựa chọn phương án phân phối tín hiệu phù hợp với tổng số loa, khoảng cách đường dây và công suất của bộ khuếch đại. Trong khi đó, các phiên bản 8 Ohm hoặc 16 Ohm phù hợp với hệ thống được thiết kế theo kiến trúc trở kháng thấp.
Kết cấu GRP cũng giúp giảm nguy cơ ăn mòn so với một số loại vỏ kim loại thông thường. Kết hợp với giá đỡ A4/316 và cấp bảo vệ IP66/67, GNExL1F có thể được sử dụng trong nhiều vị trí lắp đặt ngoài trời hoặc môi trường công nghiệp khắc nghiệt.
Thiết kế họng loa re-entrant flare giúp tạo khả năng phát âm thanh định hướng. Đây là yếu tố quan trọng khi bố trí loa trong nhà máy, khu vực công nghệ hoặc các công trình có nhiều nguồn tiếng ồn, bởi hướng phát âm thanh có thể được tính toán trong quá trình thiết kế hệ thống nhằm tăng khả năng nghe rõ tại khu vực cần thông báo.
Ứng dụng thực tế GNExL1F PA E2S Vietnam
GNExL1F được sử dụng chủ yếu trong các hệ thống thông báo bằng âm thanh tại những khu vực có yêu cầu về thiết bị phòng nổ.
Trong ngành dầu khí, thiết bị có thể được sử dụng trong hệ thống PAGA tại nhà máy lọc dầu, kho chứa dầu, trạm xử lý khí, khu vực đường ống, khu vực bồn chứa và các công trình ngoài khơi. Hệ thống loa có thể đảm nhiệm việc phát thông báo vận hành, cảnh báo sự cố hoặc hướng dẫn sơ tán khi có tình huống khẩn cấp.
Đối với giàn khoan và công trình offshore, thiết bị âm thanh phải hoạt động ổn định trong môi trường có điều kiện khắc nghiệt và thường được bố trí tại các khu vực cần phát thông báo đến nhiều vị trí cùng lúc. Dòng GNEx của E2S được phát triển cho các ứng dụng tín hiệu âm thanh trong môi trường nguy hiểm, trong đó GNExL1F là phiên bản loa công suất 15 W. E2S cũng định hướng dòng loa GNEx cho các hệ thống PAGA offshore.
Trong nhà máy hóa chất, GNExL1F có thể được bố trí tại các khu vực xử lý nguyên liệu, khu vực bồn phản ứng, kho hóa chất hoặc các vị trí được phân loại nguy hiểm. Loa có thể kết nối với hệ thống điều khiển và âm thanh trung tâm để truyền tải thông báo đến từng khu vực.
Trong nhà máy sản xuất có khu vực nguy hiểm, thiết bị có thể được sử dụng làm loa thông báo cho các khu vực cần kiểm soát bằng âm thanh, đặc biệt khi hệ thống yêu cầu thiết bị có chứng nhận phù hợp với phân vùng nguy hiểm.
Ngoài chức năng thông báo thông thường, GNExL1F có thể là một thành phần trong hệ thống PA/PAGA – Public Address and General Alarm, nơi yêu cầu khả năng truyền tải thông tin bằng giọng nói và tín hiệu cảnh báo đến người vận hành hoặc nhân sự trong khu vực.
Khi thiết kế hệ thống, không nên lựa chọn loa chỉ dựa trên công suất 15 W. Cần đồng thời xem xét mức tiếng ồn nền, khoảng cách từ loa đến người nghe, hướng phát, số lượng loa, cấu trúc khu vực, chiều cao lắp đặt, công suất amplifier và yêu cầu phân vùng nguy hiểm. Việc bố trí đúng số lượng loa thường quan trọng không kém việc lựa chọn công suất của từng loa.
Hướng dẫn lựa chọn model GNExL1F PA E2S Vietnam
Khi lựa chọn GNExL1F PA E2S Vietnam, trước tiên cần xác định hệ thống âm thanh đang sử dụng kiến trúc trở kháng thấp hay đường dây điện áp không đổi.
Nếu hệ thống sử dụng đường dây 70 V hoặc 100 V, nên lựa chọn phiên bản GNExL1F có biến áp đường dây 70/100 V. Đây là cấu hình phù hợp cho các hệ thống PA/PAGA có nhiều loa và khoảng cách truyền dẫn tương đối lớn.
Nếu hệ thống amplifier được thiết kế cho loa trở kháng thấp, cần lựa chọn đúng phiên bản 8 Ohm hoặc 16 Ohm. Không nên tự ý thay đổi giữa các phiên bản nếu chưa kiểm tra yêu cầu của amplifier và thiết kế hệ thống, vì trở kháng của loa ảnh hưởng trực tiếp đến tải mà bộ khuếch đại phải đáp ứng.
Tiếp theo cần xác định phân vùng nguy hiểm. GNExL1F được thiết kế cho Zone 1 và Zone 2, tuy nhiên khi đặt hàng cần kiểm tra đầy đủ chứng nhận và mã cấu hình cụ thể để đảm bảo phù hợp với nhóm khí, cấp nhiệt độ và điều kiện môi trường của dự án. Chứng nhận hiện có của dòng GNExL1F thể hiện các cấp phân loại khác nhau tùy phiên bản và điều kiện nhiệt độ, vì vậy không nên sử dụng một thông số chung cho mọi cấu hình.
Đối với hệ thống ngoài trời, cần quan tâm đến cấp bảo vệ IP66/67, vật liệu vỏ, vật liệu giá đỡ và loại cable gland hoặc adaptor. GNExL1F có thể được cấu hình với nhiều lựa chọn đường vào cáp và vật liệu phụ kiện, do đó nên xác định trước tiêu chuẩn cable gland của dự án để tránh phát sinh thay đổi khi lắp đặt.
Cuối cùng, cần kiểm tra môi trường nhiệt độ thực tế. Chứng nhận của GNExL1F có các giới hạn nhiệt độ khác nhau tùy nhóm khí và cấu hình. Đối với công trình dầu khí hoặc hóa chất, thông tin về nhiệt độ môi trường, loại khí nguy hiểm và phân vùng phải được đối chiếu trực tiếp với chứng nhận của đúng mã sản phẩm trước khi phê duyệt thiết bị.
Nếu khách hàng chưa xác định được mã cấu hình chính xác, nên cung cấp cho đơn vị tư vấn các thông tin gồm: khu vực lắp đặt, Zone, nhóm khí, nhiệt độ môi trường, loại hệ thống âm thanh đang sử dụng, điện áp đường dây 70/100 V hoặc trở kháng 8/16 Ohm, loại cable entry và yêu cầu chứng nhận. Từ các thông tin này có thể xác định cấu hình GNExL1F phù hợp thay vì chỉ lựa chọn theo tên sản phẩm.
Liên hệ mua hàng GNExL1F PA E2S Vietnam
GNExL1F PA E2S Vietnam là lựa chọn phù hợp cho các hệ thống loa thông báo công nghiệp cần triển khai tại khu vực nguy hiểm, đặc biệt trong các ứng dụng dầu khí, hóa chất, nhà máy xử lý khí, công trình offshore và hệ thống PA/PAGA. Với công suất 15 W, nhiều tùy chọn trở kháng hoặc biến áp đường dây, vỏ GRP, cấp bảo vệ IP66/67 cùng chứng nhận IECEx và ATEX theo cấu hình, thiết bị đáp ứng tốt nhiều yêu cầu thiết kế hệ thống âm thanh công nghiệp.
